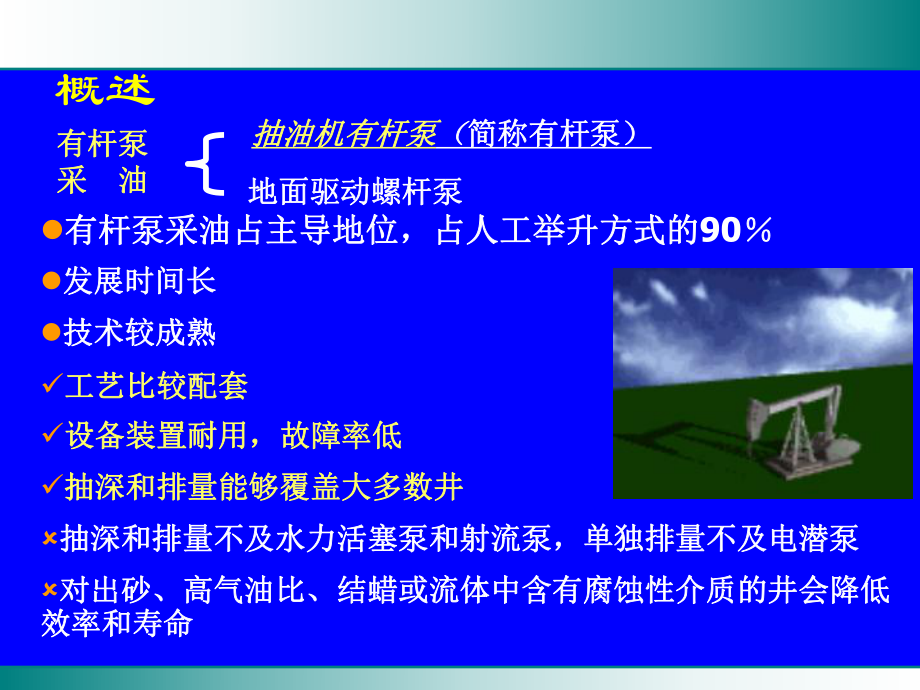

1、有杆泵有杆泵采采 油油抽油机有杆泵抽油机有杆泵（简称有杆泵）简称有杆泵）地面驱动螺杆泵地面驱动螺杆泵l有杆泵采油占主导地位，占人工举升方式的有杆泵采油占主导地位，占人工举升方式的90l发展时间长发展时间长l技术较成熟技术较成熟工艺比较配套工艺比较配套 设备装置耐用，故障率低设备装置耐用，故障率低抽深和排量能够覆盖大多数井抽深和排量能够覆盖大多数井抽深和排量不及水力活塞泵和射流泵，单独排量不及电潜泵抽深和排量不及水力活塞泵和射流泵，单独排量不及电潜泵对出砂、高气油比、结蜡或流体中含有腐蚀性介质的井会降低对出砂、高气油比、结蜡或流体中含有腐蚀性介质的井会降低效率和寿命效率和寿命概述一 有杆抽油装置

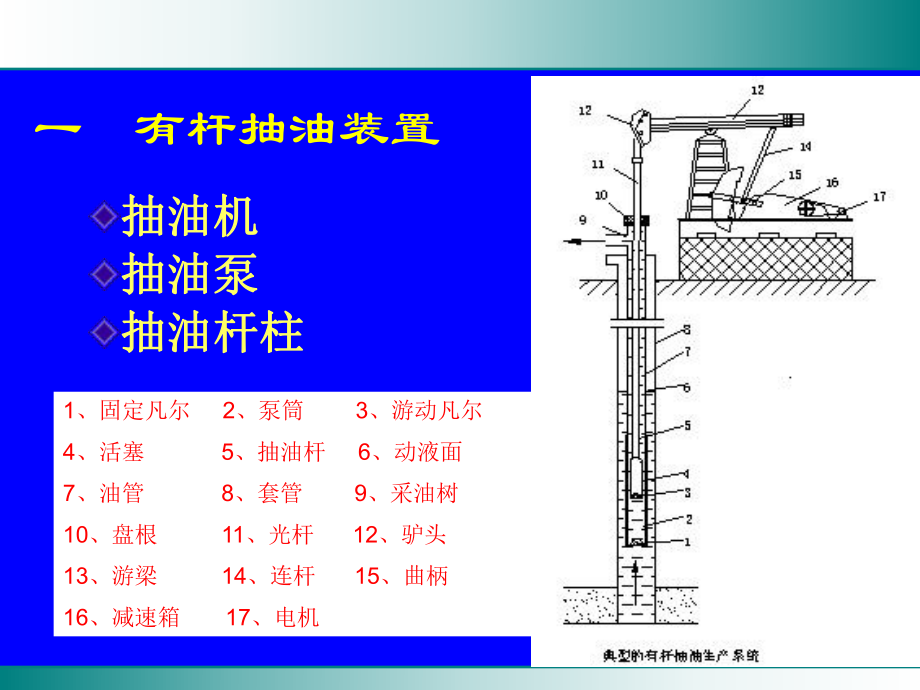

2、抽油机抽油机抽油泵抽油泵抽油杆柱抽油杆柱1、固定凡尔 2、泵筒 3、游动凡尔4、活塞 5、抽油杆 6、动液面7、油管 8、套管 9、采油树10、盘根 11、光杆 12、驴头13、游梁 14、连杆 15、曲柄16、减速箱 17、电机1、抽油机按照基本结构可分为：按照基本结构可分为：l无游梁式 l游梁式游梁式常规型常规型(普通型普通型)异相型前置型游梁式抽油机结构 游梁式抽油机主要由游梁游梁式抽油机主要由游梁连杆连杆曲柄（四连杆）机构、减曲柄（四连杆）机构、减速机构（减速器）、动力设备（电动机）和辅助装置等四部分组速机构（减速器）、动力设备（电动机）和辅助装置等四部分组成。成。.常规型抽油机常规型

3、抽油机结构特点：结构特点：曲柄轴中心基本位于游梁尾轴承的正下方。运动特点运动特点： 上下冲程运行时间相等.异相型抽油机异相型抽油机结构特点：结构特点：曲柄轴中心与游梁尾轴承存在一定的水平距离；曲柄平衡重臂中心线臂中心线与曲柄中心线曲柄中心线存在偏移角（曲柄平衡相位角）。运动特点运动特点：使得上冲程的曲柄：使得上冲程的曲柄转角明显大于下冲程，从而降转角明显大于下冲程，从而降低了上冲程的运行速度、加速低了上冲程的运行速度、加速度和动载荷，度和动载荷，达到减小抽油机达到减小抽油机载荷、延长抽油杆寿命和节能载荷、延长抽油杆寿命和节能的目的的目的前置型抽油机前置型抽油机 结构特点结构特点：支架位于游梁的

4、一端，驴头和曲柄连杆同位于另一端。 运动特点运动特点：上冲程上冲程运行时间运行时间下冲程运行时间，从而降低了上冲程的运行速度、加速度和动载荷。 前置型多为重型长冲程抽油机前置型多为重型长冲程抽油机，除采用机械平衡外还采用气动平衡。我国游梁式抽油机型号表示法我国游梁式抽油机型号表示法例：例：CYJQ12-5-73HB型号型号厂家厂家冲程级别冲程级别冲次级别冲次级别皮带型号皮带型号CYJQ12-5-48(53)HYCYJQ12-5-48(53)HY三机厂三机厂1212型型5 5、4.24.2、3.43.44 4、5 5、6 66L5V-65006L5V-6500CYJQ12-5-53HY()CYJ

5、Q12-5-53HY()三机厂三机厂1212型型5 5、4.24.2、3.43.44 4、5 5、6 66L5V-66L5V-66 600/650000/6500CYJSQ12-5-53HYCYJSQ12-5-53HY总公司总公司1212型型5 5、4 4、3 34 4、5 5、6 66L5V-65006L5V-6500彩南常规机型介绍彩南常规机型介绍型号型号厂家厂家冲程级别冲程级别冲次级别冲次级别皮带型号皮带型号CYJY10-3-53HBCYJY10-3-53HB三机厂三机厂1010型型1.81.8、2.22.2、2.62.6、3.03.06 6、9 9、1212 6L5V-65006L5V

6、-6500CYJY12-4.2-73HFCYJY12-4.2-73HF德阳德阳1212型型4.24.2、3.63.6、3 3 6 6、8 8、101071007100下偏杠铃型号型号厂家厂家冲程级别冲程级别冲次级别冲次级别皮带型号皮带型号CYJY12-4.2-73HBCYJY12-4.2-73HB 江汉江汉1212型型4.24.2、3.63.6、3 36 6、8 8、101071007100CYJY12-5-73HBCYJY12-5-73HB江汉江汉1212型型 5.05.0、4.44.4、3.83.86 6、8 8、10 10 71007100了解了解： 变形游梁式抽油机变形游梁式抽油机：如

7、双驴头式、旋转驴头式、大轮驴头式、大轮式、以及斜直井游梁式抽油机。 目的目的：增大冲程、节能及改善抽油机的结构特性和受力状态。 无游梁抽油机无游梁抽油机（特别超长冲程抽油机）：如链条式、增距式和宽带式抽油机等，主要特点主要特点：多为长冲程和慢冲次， 目的目的：扩大有杆泵抽油的适用范围，适应深井和稠油的特殊需要。 2、抽油泵、抽油泵 基本要求基本要求：l结构简单、强度高；工作可靠，使用寿命长l材料耐腐蚀和耐磨性强l便于起下l规格类型能满足不同油田的采油工艺需要（排量、温度、砂、蜡、气）。. .泵的工作原理泵的工作原理 抽油泵主要由泵筒（外筒衬衣套）、柱抽油泵主要由泵筒（外筒衬衣套）、柱塞、固定阀

8、和游动阀四部分组成塞、固定阀和游动阀四部分组成。 柱塞上下运动一次称一个冲程，也称一个抽抽汲周期汲周期。一个周期完成进液和排液过程。1）上冲程）上冲程抽油杆带动活塞向上运动：抽油杆带动活塞向上运动： a.泵内压力下降，泵内压力下降， 游动凡尔关闭，游动凡尔关闭， 井口排液。井口排液。 b.固定凡尔打开泵内吸油。固定凡尔打开泵内吸油。 c.抽油杆加载拉伸。抽油杆加载拉伸。 d.油管缩短油管缩短泵内吸液，井口排液的过程泵内吸液，井口排液的过程 造成吸液进泵的条件造成吸液进泵的条件:泵内压泵内压力力(吸入压力吸入压力)柱柱塞以上的液柱压力塞以上的液柱压力。. .泵的理论排量泵的理论排量假设：假设：

9、l活塞的冲程等于光杆的冲程；活塞的冲程等于光杆的冲程；l活塞让出的体积完全被原油充满活塞让出的体积完全被原油充满l抽油系统无漏失。抽油系统无漏失。 即：即：柱塞上下一次吸入和排出的液体体积相等柱塞上下一次吸入和排出的液体体积相等 泵的理论排量为泵的理论排量为式中：式中： Qt泵的理论体积排量，泵的理论体积排量，m3/d； Ap柱塞截面积柱塞截面积 ，m2 ； D泵径，泵径，m； S光杆冲程，光杆冲程，m； n冲次，冲次，min1。SnAQpt1440泵的理论排量为泵的理论排量为 Qt=KSnD=32,K=1.16; D=38,K=1.63;D=44,K=2.19; D=56,K=3.54。3.

10、 3. 抽油泵类型和结构抽油泵类型和结构 按抽油泵在油管中的固定方式分为： 管式泵管式泵和杆式泵杆式泵两大类型。 按抽油泵泵筒结构又分为 整筒泵整筒泵和组合泵（衬套泵）组合泵（衬套泵）。1 1）管式泵）管式泵l 泵筒泵筒连接在油管下部下入井中，然后投入可打捞连接在油管下部下入井中，然后投入可打捞的固定阀装置（有的固定阀直接连接在泵筒下部随的固定阀装置（有的固定阀直接连接在泵筒下部随油管下入）；油管下入）；l 柱塞柱塞连接在抽油杆柱下端下入泵筒内。连接在抽油杆柱下端下入泵筒内。l优点：优点：结构简单，成本低，排量较大结构简单，成本低，排量较大l缺点：缺点：起下泵作业时，它需起下全部油管，修井时起

11、下泵作业时，它需起下全部油管，修井时间长，费用高间长，费用高l适用范围：适用范围：下入深度较小，产量较高的井下入深度较小，产量较高的井2 2）杆式泵）杆式泵 将整个泵在地面组装成套后，随抽油杆柱插入油将整个泵在地面组装成套后，随抽油杆柱插入油管内的预定位置固定，故又称为管内的预定位置固定，故又称为“插入式泵插入式泵”。l优点优点：起下泵作业时，可不起下油管。起下泵作业时，可不起下油管。l缺点缺点：结构复杂，制造成本高结构复杂，制造成本高l适用范围适用范围：深井，单井产量相对低的井深井，单井产量相对低的井3 3、抽油杆柱、抽油杆柱 上上经光杆连接经光杆连接抽油机抽油机，下下接接抽油泵的柱塞抽油泵

12、的柱塞，其，其作用是作用是将地面将地面抽油机悬点的往复运动传递给井下抽油泵。抽油机悬点的往复运动传递给井下抽油泵。 分类：分类：l 常规抽油杆：常规抽油杆：普通抽油杆其杆体是实心圆形断面的钢杆，普通抽油杆其杆体是实心圆形断面的钢杆，其特点是：结构简单，易制造，成本低。主要用于常规有杆其特点是：结构简单，易制造，成本低。主要用于常规有杆抽油方式。抽油方式。l特种抽油杆：特种抽油杆：如超高强度抽油杆、玻璃钢抽油杆、空心如超高强度抽油杆、玻璃钢抽油杆、空心抽油杆和连续抽油杆等。抽油杆和连续抽油杆等。 为了满足高含水、稠油、高含蜡、含腐蚀介质以及深井和和斜井采油的为了满足高含水、稠油、高含蜡、含腐蚀介

13、质以及深井和和斜井采油的需要需要3 3、抽油杆柱、抽油杆柱 附属器具附属器具：l光杆光杆 位于抽油杆最上端，其作用是连接驴头钢丝绳与井下抽位于抽油杆最上端，其作用是连接驴头钢丝绳与井下抽油杆，并同井口盘根配合密封抽油井口。油杆，并同井口盘根配合密封抽油井口。l 加重杆加重杆 用于大泵抽油、稠油井和深井，抽油杆柱的下部采用于大泵抽油、稠油井和深井，抽油杆柱的下部采用加重杆，防止抽油杆柱下部发生纵向弯曲，减少抽油杆的断用加重杆，防止抽油杆柱下部发生纵向弯曲，减少抽油杆的断脱事故。脱事故。l抽油杆扶正器抽油杆扶正器 用于斜井和丛式井，使抽油杆处于油管中心，用于斜井和丛式井，使抽油杆处于油管中心，不直

14、接与油管接触，减少抽油杆的磨损、振动和弯曲。不直接与油管接触，减少抽油杆的磨损、振动和弯曲。 还有用于减少抽油杆振动的还有用于减少抽油杆振动的减振器减振器、防止抽油杆接箍旋松的、防止抽油杆接箍旋松的防脱器防脱器等。等。二二 抽油机平衡抽油机平衡1、平衡方式及其原理平衡方式及其原理游梁式抽油机平衡采用气动平衡气动平衡和机械平衡机械平衡两种方式。其中，机械平衡又分为： 1）游梁平衡； 2）曲柄平衡； 3) 复合平衡。平衡的基本原理平衡的基本原理：下冲程过程中以某种方式把抽油杆柱所放出的：下冲程过程中以某种方式把抽油杆柱所放出的能量、电动机提供的能量储存起来，到上冲程时再释放出来帮助能量、电动机提供

15、的能量储存起来，到上冲程时再释放出来帮助电动机做功。电动机做功。二、抽油机平衡二、抽油机平衡l下冲程存储能量存储能量电机所做功抽油杆下落悬点所做功l上冲程释放能量 释放能量+电机所做功=悬点提升所做功u平衡原则：电机在上下冲程中做功相等u实际检验和调整平衡时： 上下冲程电机电流峰值相等 或减速器扭矩峰值相等当上冲程电流大时，平衡块向外移动；反之，平衡块向里移动。当上冲程电流大时，平衡块向外移动；反之，平衡块向里移动。平衡调整方法平衡调整方法: :游梁平衡游梁平衡：调整平衡重：调整平衡重曲柄平衡：曲柄平衡：优先改变平衡半径优先改变平衡半径R平衡状况的检查与调整平衡状况的检查与调整),max(),
