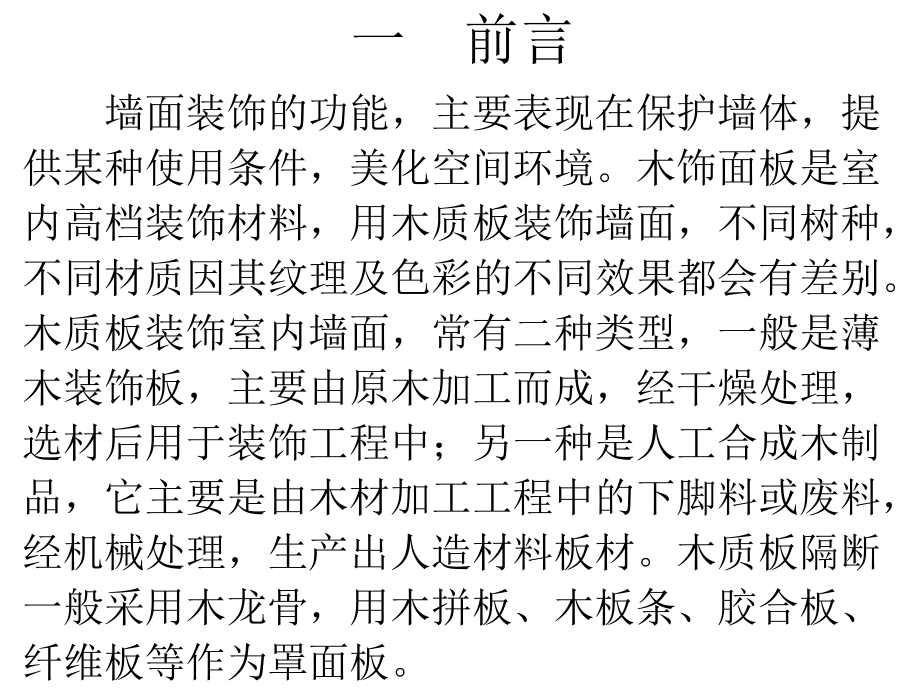

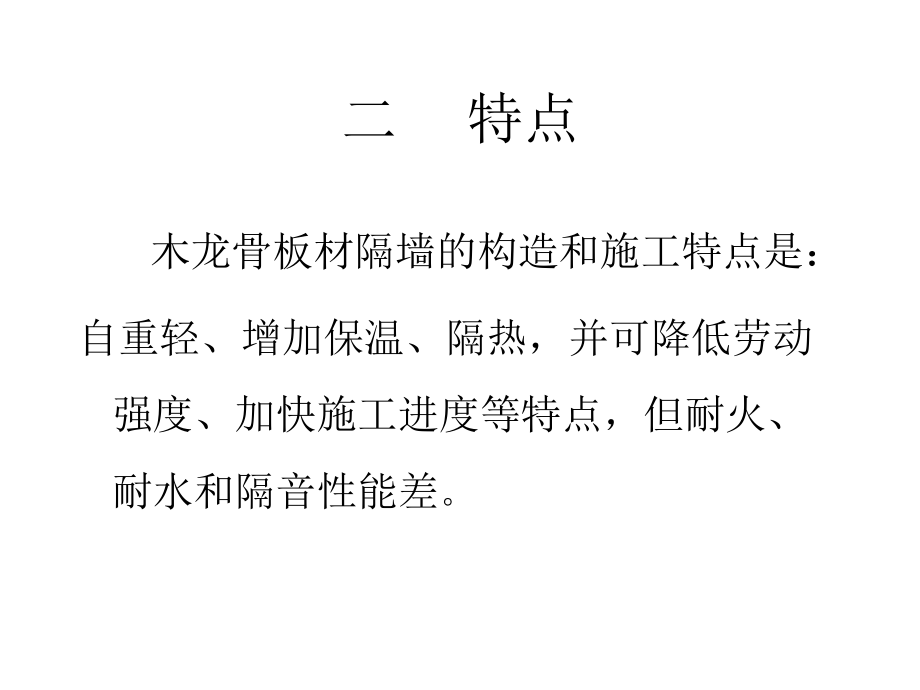

1、木龙骨板材隔墙施工工法木龙骨板材隔墙施工工法一 前言 墙面装饰的功能，主要表现在保护墙体，提供某种使用条件，美化空间环境。木饰面板是室内高档装饰材料，用木质板装饰墙面，不同树种，不同材质因其纹理及色彩的不同效果都会有差别。木质板装饰室内墙面，常有二种类型，一般是薄木装饰板，主要由原木加工而成，经干燥处理，选材后用于装饰工程中；另一种是人工合成木制品，它主要是由木材加工工程中的下脚料或废料，经机械处理，生产出人造材料板材。木质板隔断一般采用木龙骨，用木拼板、木板条、胶合板、纤维板等作为罩面板。二 特点 木龙骨板材隔墙的构造和施工特点是：自重轻、增加保温、隔热，并可降低劳动强度、加快施工进度等特点

2、，但耐火、耐水和隔音性能差。三 使用范围 适用于工业与民用建筑木龙骨板材隔墙工程，工程施工应以设计图纸和有关施工质量验收规范为依据。 四 材料性能 1、 龙骨和罩面板材料的材质与规格均应符合设计和现行国家标准和行业标准的规定。 2、 罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。胶合板、木质纤维板不应脱胶、变色和腐朽。 3、 罩面板的安装宜使用镀锌的螺丝、钉子。接触砖石、混凝土的木龙骨和预埋的木砖应做防腐处理。所有木作都应做好防火处理。 4、 质量要求见表1 表表1 人造板及其制品中甲醛释放试验方法及限量值人造板及其制品中甲醛释放试验方法及限量值 产品

3、名称产品名称试验试验方法方法限量值限量值使用范围使用范围限量限量标志标志b中密度纤维板、高密度纤维板、刨花板、定向刨花板等穿孔萃取法9mg/可直接用于室内E130mg/必须饰面处理后可允许用于室内E2胶合板、装饰单板贴面胶合板、细木工板等干燥器法1.5mg/L 可直接用于室内E15.0mg/L必须饰面处理后可允许用于室内E2饰面人造板(包括浸渍纸层压木质地板、实木复合地板、竹地板、浸渍胶膜纸饰面人造板等)气候箱法0.12mg/m3可直接用于室内E1干燥器法1.5mg/L a、仲裁时采用气候箱法。 b、E1为可直接用于室内的人造板，E2为必须饰面处理后允许用于室内的人造板。五、工艺流程及操作方法

4、1工艺流程 弹隔墙定位线划龙骨分档线安装大龙骨安装小龙骨防腐处理安装罩面板安装压条2 弹线 在基体上弹出水平线和竖向垂直线，以控制隔墙龙骨安装的位置、格栅的平直度和固定点。3、墙龙骨的安装 1 、 沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平直。固定点间距应不大于1米，龙骨的端部必须固定，固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。 2、 门窗或特殊节点处，应使用附加龙骨，其安装应符合设计要求。 3、 上下槛要与主体结构连接牢固。两端为砖墙，上下槛插入砖墙内应不少于12cm，伸入部分应做防腐处理；两端若为混凝土墙柱，应预留木砖，并应加强上下槛和顶板、底板的连接，可采取预

5、留铅丝、螺栓或后打胀管螺栓等方法，使隔墙与结构紧密连接，形成整体。 4、 选材要严格，凡有腐朽、劈裂、扭曲、多节疤等疵病的木材不得使用。用料尺寸应不小于40mm70mm。 5、 龙骨固定顺序应先下槛，后上槛，再立筋，最后钉水平横撑。立筋间距一般在4060cm之间，要求垂直，两端顶紧上下槛，用钉斜向钉牢。靠墙立筋与预留木砖的空隙应用木垫垫实并钉牢，以加强隔墙的整体性。 6、 遇有门口时，因下槛在门口处被断开，其两侧应用通天立筋，下脚卧入楼板内嵌实，并应加大其断面尺寸至80mm70mm(或2根并用)。门窗框上部宜加人字撑。骨架安装的允许偏差，应符合表2规定 表表2 隔墙骨架允许偏差隔墙骨架允许偏差

6、项项 次次项项 目目允许偏差允许偏差(mm)检验方法检验方法1立面垂直3用2m托线板检查2表面平整2用2m直尺和楔型塞尺检查4、罩面板安装1 ）、）、 石膏板安装石膏板安装 安装石膏板前，应对预埋隔墙中的管道和附于墙内的设备采取局部加强措施。 石膏板应竖向铺设，长边接缝应落在竖向龙骨上。双面石膏罩面板安装，应与龙骨一侧的内外两层石膏板错缝排列接缝不应落在同一根龙骨上；需要隔声、保温、防火的应根据设计要求在龙骨一侧安装好石膏罩面板后，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30100mm岩棉板进行隔声、防火处理；采用50100mm苯板进行保温处理。再封闭另一侧的板。 石膏板应采用自攻

7、螺钉固定。周边螺钉的间距不应大于200mm，中间部分螺钉的间距不应大于300mm，螺钉与板边缘的距离宜为1016mm。 安装石膏板时，应从板的中部开始向板的四边固定。钉头略埋入板内，但不得损坏纸面；钉眼应用石膏腻子抹平。 石膏板应按框格尺寸裁割准确；就位时应与框格靠紧，但不得强压。 隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口。施铺罩面板时，应先在槽口处加注嵌缝膏，然后铺板并挤压嵌缝膏使面板与邻近表层接触紧密。 在丁字型或十字型相接处，如为阴角应用腻子嵌满，贴上接缝带，如为阳角应做护角。 石膏板的接缝，一般应36mm缝，必须坡口与坡口相接。 隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口

8、。施铺罩面板时，应先在槽口处加注嵌缝膏，然后铺板并挤压嵌缝膏使面板与邻近表层接触紧密。 在丁字型或十字型相接处，如为阴角应用腻子嵌满，贴上接缝带，如为阳角应做护角。石膏板的接缝，一般应36mm缝，必须坡口与坡口相接。2 ）、）、 胶合板和纤维复合板安装胶合板和纤维复合板安装 安装胶合板的基体表面，应用油毡、釉质防潮时，应铺设平整，搭接严密，不得有皱折、裂缝和透孔等。 胶合板如用钉子固定，钉距为80150mm，宜采用直钉或门型钉固定。需要隔声、保温、防火的隔墙，应根据设计要求，在龙骨一侧安装好胶合板罩面板后，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30100mm岩棉板进行隔声、防火处

9、理；采用50100mm苯板进行保温处理。再封闭另一侧的罩面板。 胶合板如涂刷清油等涂料时，相邻板面的木纹和颜色应近似。 墙面用胶合板、纤维板装饰时，阳角处宜做护角。 胶合板、纤维板用木压条固定时，钉距不应大于200mm，钉帽应打扁，并钉入木压条0.51mm，钉眼用油性腻子抹平。 用胶合板、纤维板作罩面时，应符合防火的有关规定；在湿度较大的房间，不得使用未经防水处理的胶合板和纤维板。3 ）、）、 塑料板罩面安装塑料板罩面安装塑料板罩面安装方法，一般有粘结和钉结两种。 粘结：聚氯乙烯塑料装饰板用胶粘剂粘结。胶粘剂：聚氯乙烯胶粘剂(601胶)或聚醋酸乙烯胶。操作方法：用刮板或毛刷同时在墙面和塑料板背

10、面涂刷，不得有漏刷。涂胶后见胶液流动性显著消失，用手接触胶层感到粘性较大时，即可粘结。粘结后应采用临时固定措施，同时将挤压在板缝中多余的胶液刮除、将板面擦净。 钉接：安装塑料贴面板复合板应预先钻孔，再用木螺丝加垫圈紧固。也可用金属压条固定。木螺丝的钉距一般为400500mm，排列应一致整齐。 加金属压条时，应拉横竖通线拉直，并应先用钉子将塑料贴面复合板临时固定，然后加盖金属压条，用垫圈找平固定。 需要隔声、保温、防火的应根据设计要求在龙骨一侧安装好塑料贴面复合板，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30100mm岩棉板进行隔声、防火处理；采用50100mm苯板进行保温处理。再封

11、闭另一侧的罩面板。4 ）、）、 铝合金装饰条板安装铝合金装饰条板安装用铝合金条板装饰墙面时，可用螺钉直接固定在结构层上，也可用锚固件悬挂或嵌卡的方法，将板固定在轻钢龙骨上，或将板固定在墙筋上。5、 细部处理墙面安装胶合板时，阳角处应做护角，以防板边角损坏，阳角的处理应采用刨光起线的木质压条，以增加装饰。 6、保证墙面平整光洁、接缝严密注意事项 1 ） 选料要严格。龙集料一般应用红白松，含水率不大于15%，并应作好防腐处理。板材应根据使用部位选择相应的面板，纤维板需做等湿处理，表面过粗时，应用细刨子净一遍。 2 ）所有龙骨钉板的一面均应刨光，龙骨应严格按线组装，尺寸一致，找方找直，交接处要平整。

12、 3） 工序要合理，先钉龙骨后进行室内抹灰，最后钉板材。钉板材前，应认真检查，如龙骨变形或被撞动，应修理后再钉面板。 4 面板薄厚不均时，应以厚板为准，薄的背面垫起，但必须垫实、垫平、垫牢，面板正面应刮直(朝外为正面，靠龙骨面为反面)。 5 面板应从下面角上逐块钉设，并以竖向装钉为好，板与板的接头宜作成坡楞，如为留缝做法时，面板应从中间向两边由下而上铺钉，接头缝隙以58mm为宜，板材分块大小按设计要求，拼缝应位于立筋或横撑上。 6 铁冲子应磨成扁头，与钉帽一般大小，钉帽要预先砸扁(钉纤维板时钉帽不必砸扁)，顺木纹钉入面板内1mm左右，钉子长度应为面板厚度的3倍。钉子间距：纤维板为100mm，其

13、他板材为150mm，钉木丝板时钉帽下应加镀锌垫圈。 7、 细部构造做法注意事项 避免隔墙与主体墙、顶交接处不直不顺、门框与面板不交圈、接头不严不直、踢脚板进墙不一致、接缝翘起： 1 熟悉图纸，多与设计人员商量，妥善处理每一个细部构造。 2 为防止潮气由边部浸入墙内引起边沿翘起，应在板材四周接缝处加钉盖口条，将缝盖严，根据板材不同，也可采用四周留缝的做法，缝宽一般以10mm左右为宜。 3 门口处构造应根据墙厚而定，墙厚等于门框厚度时，可加贴脸；小于门框厚度时，应加压条。 4 分格时，注意接头位置，应避开视线敏感范围。 5 胶接时，用胶不能太稠太多，涂刷要均匀，接缝时用力挤出余胶，否则易产生黑纹。

14、 6 踢脚板如为水泥砂浆，下边应砌二层砖，砖上固定下槛；上口抹平，面板直接压到踢脚板上口；如为木踢脚板，应在钉面板后再安装踢脚板六六 主要机具主要机具1、 电动机具：电锯、镙锯、手电钻、冲击电锤、 直流电焊机、切割机。2、 手动工具：拉铆枪、手锯、钳子、锤、螺丝 刀、扳子、线坠；靠尺、钢尺、钢水平尺等。七 劳动组织 施工时根据隔墙墙体工程量的大小和工期要求，按照实际情况配备作业组，施工中应实行挂牌制度。 施工中应作业组为单位，每组的宜为8人，其中有6名技工，2名普工，技工负责打孔、安装龙骨，安装罩面板，嵌缝找平；普工负责裁切罩面板块，传递龙骨、罩面板，填充保温材料。每一组的施工包括材料的水平运

15、输、混凝土基座的施工、安装罩面板到隔墙表面修整等。八、质量标准与检验方法八、质量标准与检验方法1、 主控项目主控项目1 骨架隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能和木材的含水率应符合设计要求。有隔声、隔热、阻燃、防潮等特殊要求的工程，材料应有相应性能等级的检测报告。检验方法：观察；检查产品合格证书、进场验收记录、性能检测报告和复验报告。2 骨架隔墙工程边框龙骨必须与基体结构连接牢固，并应平整、垂直、位置正确。检验方法：手板检查；尺量检查；检查隐蔽工程验收记录。 3 骨架隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、
