《水玻璃混凝土.ppt》由会员分享，可在线阅读，更多相关《水玻璃混凝土.ppt（18页珍藏版）》请在第壹文秘上搜索。

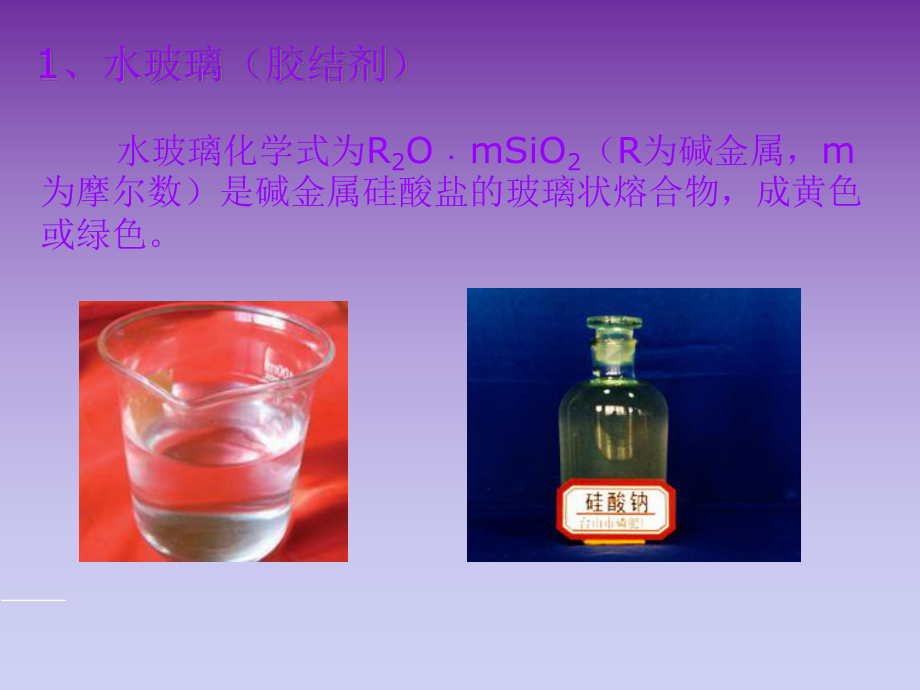

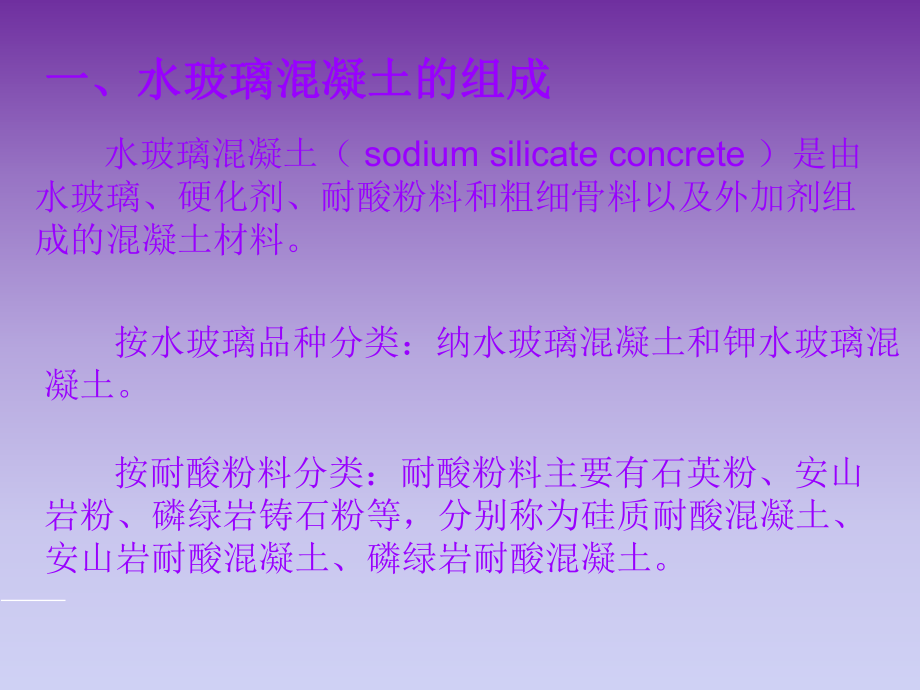

1、水玻璃混凝土水玻璃混凝土一、水玻璃混凝土的组成一、水玻璃混凝土的组成 水玻璃混凝土（ sodium silicate concrete ）是由水玻璃、硬化剂、耐酸粉料和粗细骨料以及外加剂组成的混凝土材料。 按水玻璃品种分类：纳水玻璃混凝土和钾水玻璃混凝土。 按耐酸粉料分类：耐酸粉料主要有石英粉、安山岩粉、磷绿岩铸石粉等，分别称为硅质耐酸混凝土、安山岩耐酸混凝土、磷绿岩耐酸混凝土。1、水玻璃（胶结剂） 水玻璃化学式为R2OmSiO2（R为碱金属，m为摩尔数）是碱金属硅酸盐的玻璃状熔合物，成黄色或绿色。 模数和相对密度是水玻璃的两个重要指标，它们的大小直接决定了水玻璃的直接决定了水玻璃的质量和耐酸
2、混凝土的物理、化学性能。模数是指SiO2与Na2O克分子数的比值。两个重要指标模数和相对密度的影响（1）对混凝土的凝结时间的影响 水玻璃模数提高，混凝土凝结速度加快而凝结时间减小；水玻璃的相对密度变大，混凝土凝结速度变慢而凝结时间增大。（2）对混凝土的和易性的影响 水玻璃相对密度相同而模数不同时，配制相同和易性的耐酸混凝土，模数越大所需要的水玻璃的量越大。 （3）对混凝土强度的影响 水玻璃相对密度越大，混凝土的密实度提高，抗渗性能提高。但是混凝土的收缩比较大，甚至90d养护之后依然有收缩 综上所述，水玻璃的模数和相对密度对混凝土的性能影响很大，在实际工作中必须选择合适的相对密度和模数2、硬化剂
3、、硬化剂 硬化剂种类有很多，最富实用价值和使用最多的是氟硅酸钠（Na2SiF6），它是水玻璃混凝土硬化不可缺少的外加剂。其技术指标一般如下：3、耐酸粉料 耐酸粉料也是水玻璃混凝土必不可少的部分，主要有耐酸矿物如石英粉、安山岩粉、磷绿岩铸石粉等，要求其细度高，耐酸度大。下面是耐酸粉料的对比。4、粗细骨料 粗细骨料的主要是要求其耐酸度高、级配良好和含泥量符合要求。 耐酸骨料由大然耐酸岩石或人造耐酸石材破碎而成。常用的有石英石、花岗石、安山岩、酸性耐火粘土砖等。二、硬化耐酸机理二、硬化耐酸机理 水玻璃混凝土凝结硬化的机理主要是水玻璃与氟硅酸钠反应主要经过水解、化合、干燥三个阶段，总反应如下： Si(
4、OH)4凝胶沉积在粗细骨料表面，由于硅胶具有良好的粘结性，将整个掺合料凝结在一起，从而形成强度和耐久性。三、施工工艺三、施工工艺1、水玻璃耐酸混凝土在施工前应先检查各种原材料是否符合技术指标。2、水玻璃耐酸混凝土的搅拌宜采用强制式拌合机进行搅拌，其加料顺序:粉料十氟硅酸钠+砂+石子干拌1 min-1.5min，然后边拌边徐徐加入水玻璃混拌1 min-1.5min。3、在施工过程中，严禁任意加水或水玻璃，拌好的混凝土必须在30min内用完。4、耐酸混凝土拆模后，如发现有蜂窝麻面，应立立即修补。5、酸化处理是使米没有参加反应的水玻璃、氟硅酸钠以及反应过程中产生的氟化钠通过酸化处理后，酸和水玻璃作用
5、，转化为具有胶凝性能的硅酸凝胶填充混凝土孔隙中，同时，使有害的氟化钠变成盐类析出，增强材料抵抗腐蚀介质的作用。四、水玻璃混凝土的主要性能四、水玻璃混凝土的主要性能1、耐酸性强。 能耐各种浓度的三酸、铬酸、醋酸(除氢氟酸、热磷酸、氟硅酸外)及有机溶剂等介质的腐蚀。水玻璃耐酸混凝上对浓酸具有良好的稳定性，这是人所共知的，它表现在混凝土经酸液浸泡后，强度不仅不下降，反而随浸泡时间的延长而增长。2、耐高温和冷热急变作用。 水玻璃混凝土具有高温性能好、强度高、加热过程中强度损失小的特点。这主要是由于水玻璃及其反应产物在加热状态下物理化学变化的结果。3、 强度高。水玻璃耐酸混凝土的抗压强度一般为20-40
6、MP a，抗拉强度为2.4-4.OMPa。早期强度高是其一大特点。 4、耐水性。耐酸混凝土在水中浸泡一、二年内，强度下降20%左右，强度则有明显的减弱，若长下表。这主要是混凝十中未参与反应的水玻璃及反应月成的可溶性氟化钠被溶出的结果。 耐酸混凝上是一种廉价的防腐蚀材料，资源充足、施工简便，又有良好的耐浓酸稳定性。因此在冶金、化工部门、石油、轻工等广泛使用，既用作防腐蚀设备的内衬材料，也可用作结构材料。1、在酸洗槽中的应用2、在烟囱内衬中的应用3、 在地坪、地沟中的应用 耐酸混凝土常被用于酸洗车间、电解车间、酸库等厂 房地坪或排酸、排污水沟，这些地坪经常受到酸水浸蚀和冲刷作用，表面也可能出现露石等现象，但使用寿命均在10年以上。五、水玻璃混凝土的应用五、水玻璃混凝土的应用4、耐酸混凝土的空气稳定性和耐盐腐蚀稳定性均优于普通耐酸混凝上，并且对钢筋有良好的保护作用，所以特别适宜制作结构层与防腐层合一的整体电解槽。Thank you！
