1、离心泵工作原理离心泵工作原理内容内容l了解离心泵工作原理及特性曲线离心泵工作原理离心泵工作原理离心泵的主要构成离心泵的主要构成离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。1、 叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。2、 泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。3、 泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。4、 轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。
2、滚动轴承使用牛油作为润滑剂加油要适当一般为2/33/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂*，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！离心泵的主要构成离心泵的主要构成5、 密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密

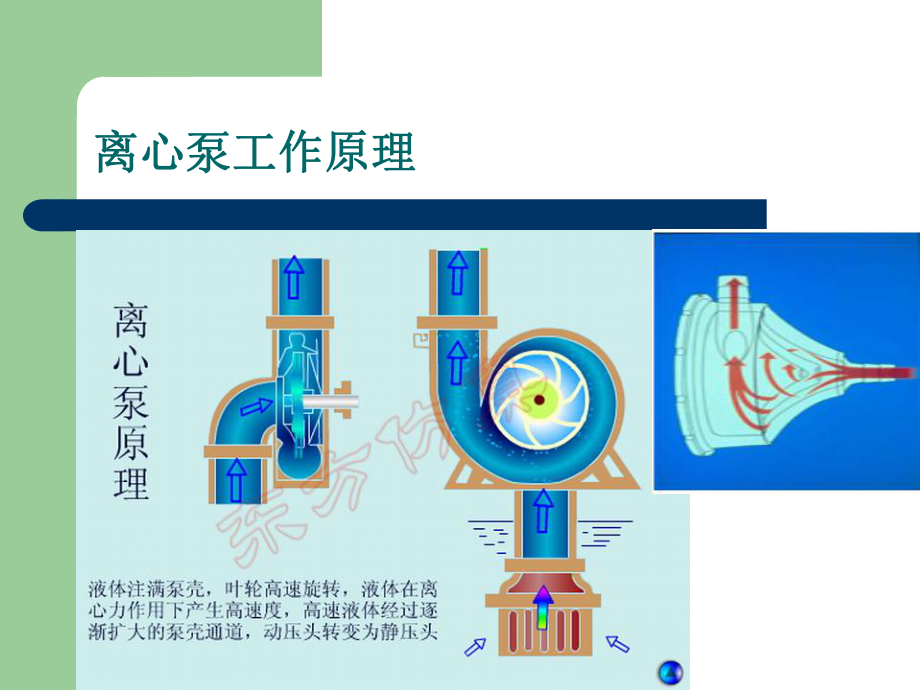

3、封环，密封的间隙保持在0.251.10mm之间为宜。6、 填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。离心泵工作原理离心泵工作原理离心泵的工作原理是：依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。当叶轮快速
4、转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力（或水压）的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏（简称“气蚀”）造成设备事故！所谓的气蚀是指：离心泵启动时，若泵内存在空气，由于空气的密度很低，旋转后产生的离心力很小，因而叶轮中心区所形成的低压不足以将液位低于泵进口的液体吸入泵内，不能输送流体的现象。离心泵工作原理离心泵工作原理离心泵的分类离心泵的分类离心泵的种类很多，
5、分类方法常见的有以下几种方式1、 按叶轮吸入方式分：单吸式离心泵/双吸式离心泵；2、 按叶轮数目分：单级离心泵/多级离心泵；3、 按叶轮结构分：敞开式叶轮离心泵/半开式叶轮离心泵/封闭式叶轮离心泵；4、 按工作压力分：低压离心泵/中压离心泵/高压离心泵/增压离心泵；5、 按泵轴位置分：卧式离心泵/边立式离心泵；6、 按每分钟工作的转数分：低转数离心泵/高转数离心泵 离心泵的系能曲线离心泵的系能曲线离心泵压头H、轴功率N及效率均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出HQ、NQ、Q等曲线，列入产品样本或说明书中，供使用部门选泵和操作时
6、参考。各种型号的离心泵都有其本身独有的特性曲线，且不受管路特性的影响。但它们都具有一些共同的规律： 离心泵的系能曲线离心泵的系能曲线（1）离心泵的压头一般随流量加大而下降(在流量极小时可能有例外)，这一点和离心泵的基本方程式相吻合。 （2）离心泵的轴功率在流量为零时为最小，随流量的增大而上升。故在启动离心泵时，应关闭泵出口阀门，以减小启动电流，保护电机。停泵时先关闭出口阀门主要是为了防止高压液体倒流损坏叶轮。 （3）额定流量下泵的效率最高。该最高效率点称为泵的设计点，对应的值称为最佳工况参数。离心泵铭牌上标出的性能参数即是最高效率点对应的参数。离心泵一般不大可能恰好在设计点运行，但应尽可能在高效区（在最高效率的92%范围内，如图中波折号所示的区域）工作。1、密度的影响 离心泵的流量、压头均与液体密度无关，效率也不随液体密度而改变，因而当被输送液体密度发生变化时，H-Q与-Q曲线基本不变，但泵的轴功率与液体密度成正比。2、当被输送液体的粘度大于常温水的粘度时，泵内液体的能量损失增大，导致泵的流量、压头减小，效率下降，但轴功率增加，泵的特性曲线均发生变化。 结束谢谢大家
