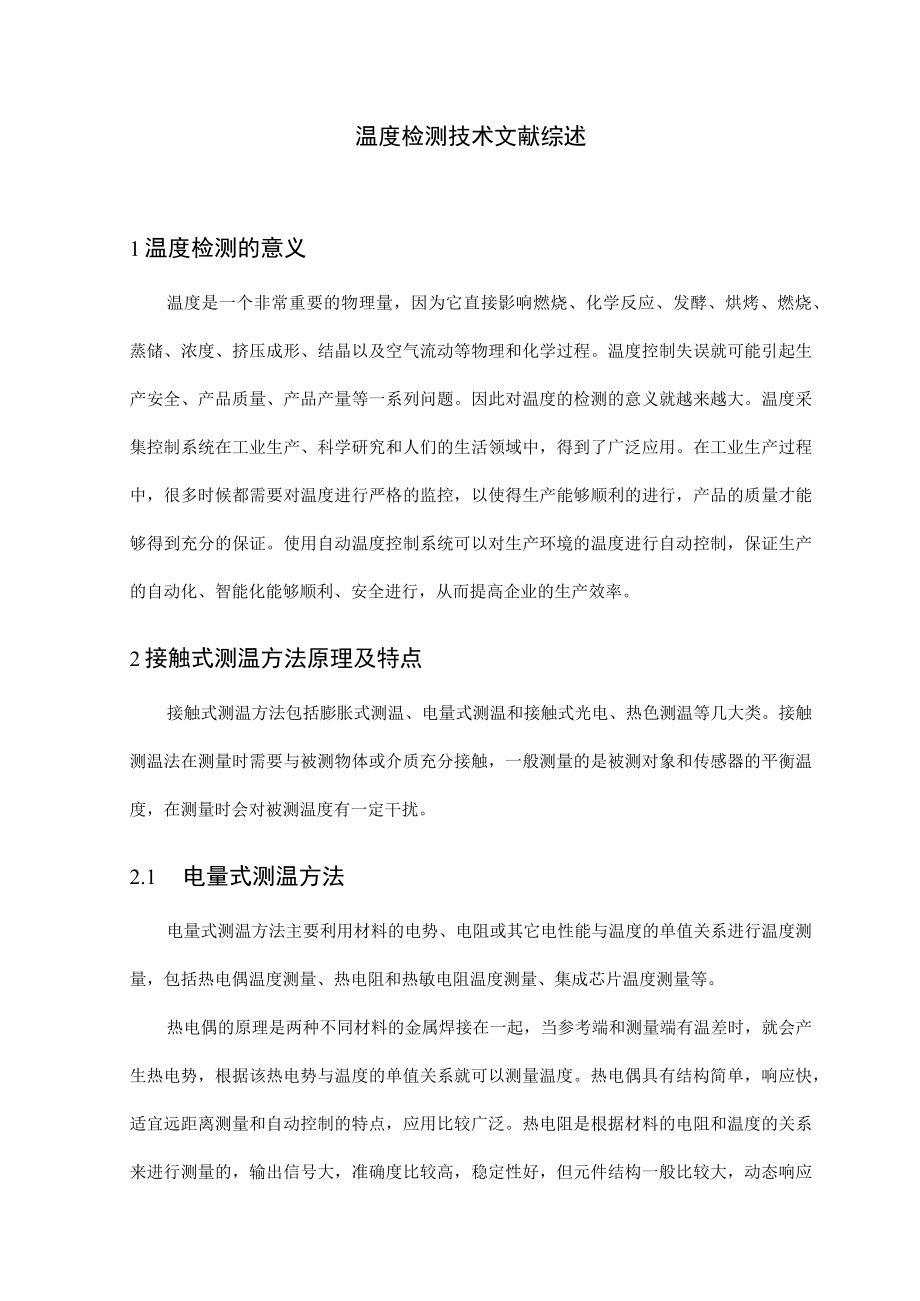

温度检测技术文献综述.docx_第1页
第1页 / 共8页

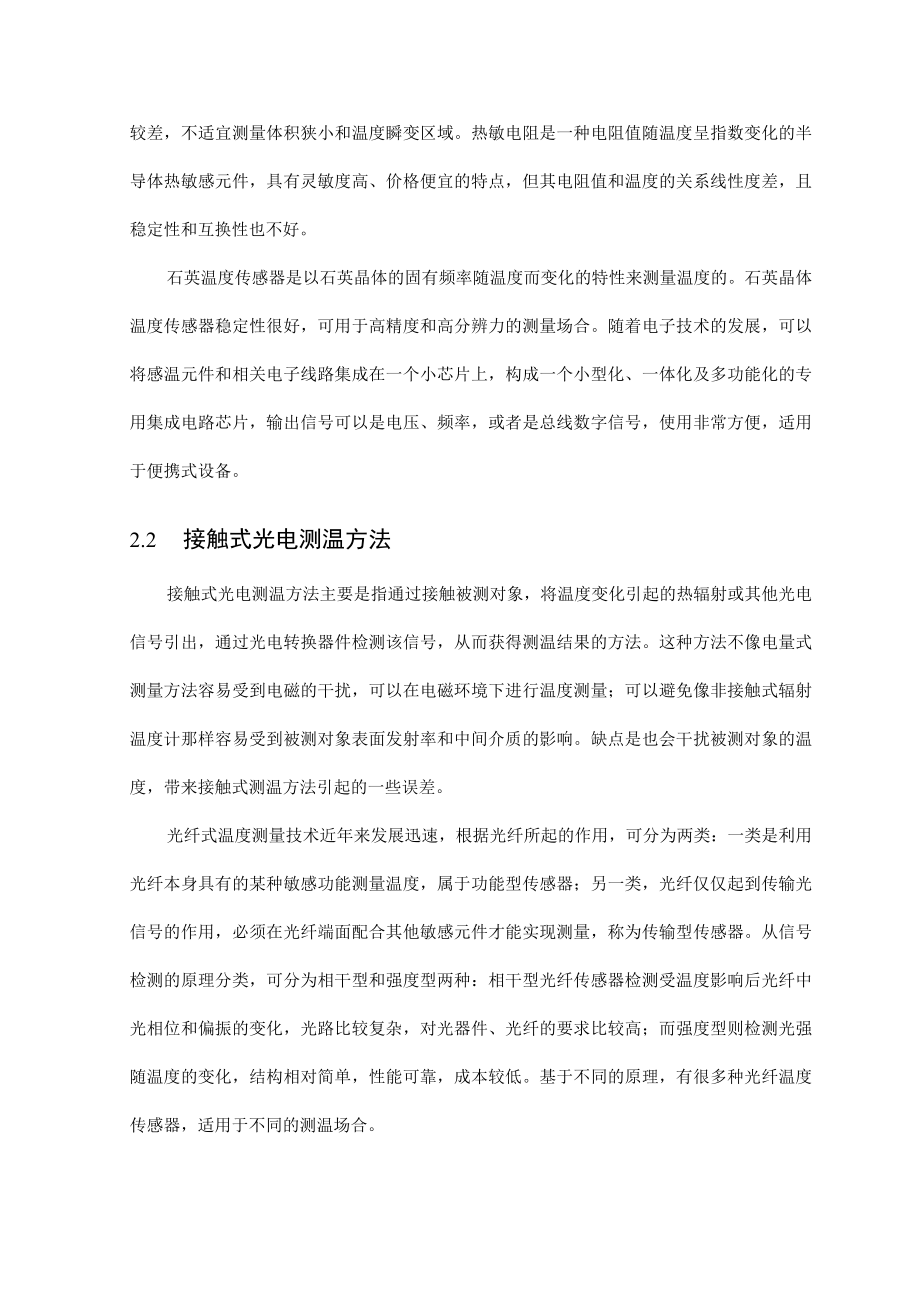

温度检测技术文献综述.docx_第2页
第2页 / 共8页

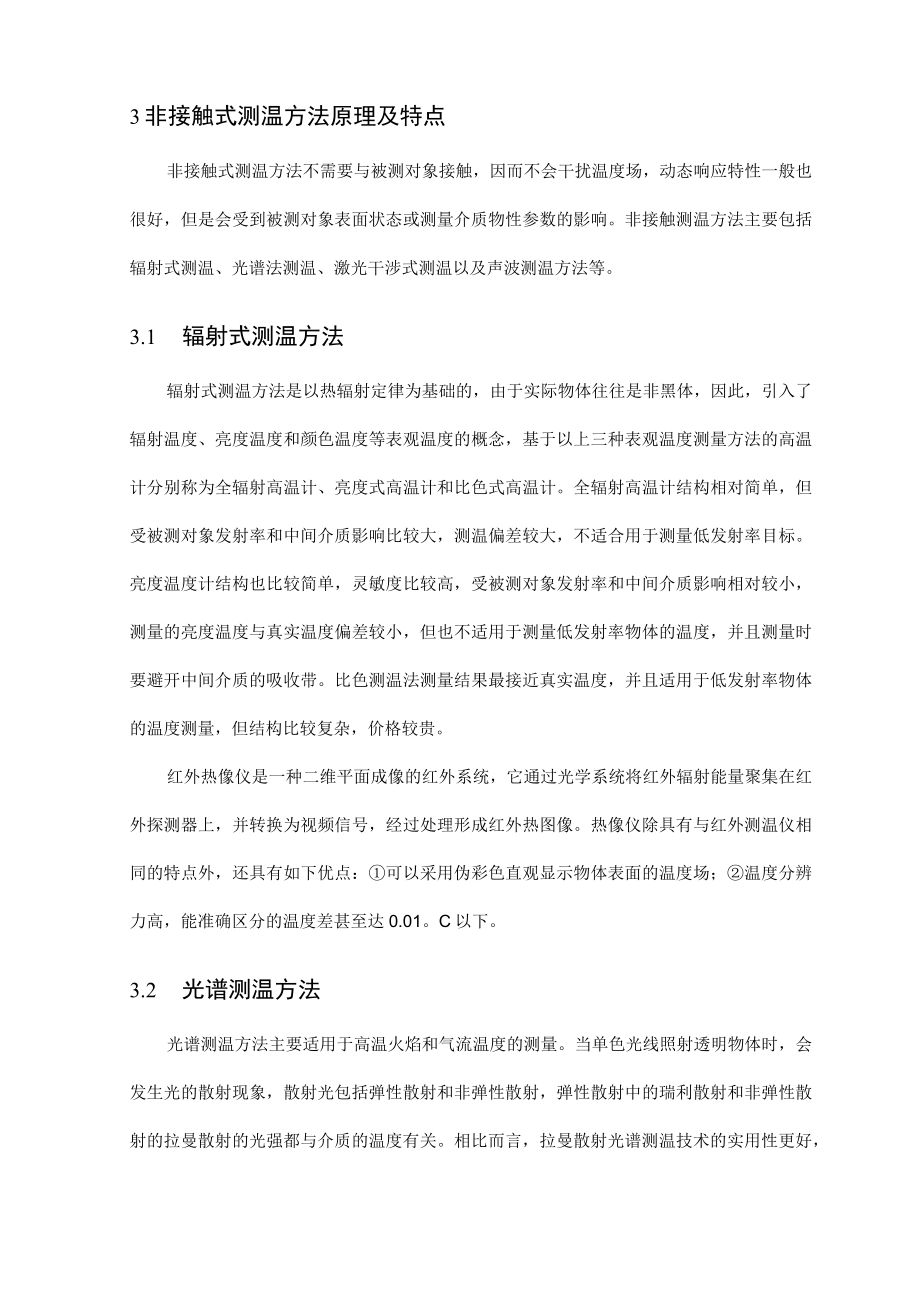

温度检测技术文献综述.docx_第3页
第3页 / 共8页
温度检测技术文献综述.docx_第4页
第4页 / 共8页
温度检测技术文献综述.docx_第5页
第5页 / 共8页
温度检测技术文献综述.docx_第6页
第6页 / 共8页
温度检测技术文献综述.docx_第7页
第7页 / 共8页
温度检测技术文献综述.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《温度检测技术文献综述.docx》由会员分享,可在线阅读,更多相关《温度检测技术文献综述.docx(8页珍藏版)》请在第壹文秘上搜索。

1、温度检测技术文献综述1温度检测的意义温度是一个非常重要的物理量,因为它直接影响燃烧、化学反应、发酵、烘烤、燃烧、蒸储、浓度、挤压成形、结晶以及空气流动等物理和化学过程。温度控制失误就可能引起生产安全、产品质量、产品产量等一系列问题。因此对温度的检测的意义就越来越大。温度采集控制系统在工业生产、科学研究和人们的生活领域中,得到了广泛应用。在工业生产过程中,很多时候都需要对温度进行严格的监控,以使得生产能够顺利的进行,产品的质量才能够得到充分的保证。使用自动温度控制系统可以对生产环境的温度进行自动控制,保证生产的自动化、智能化能够顺利、安全进行,从而提高企业的生产效率。2接触式测温方法原理及特点接

2、触式测温方法包括膨胀式测温、电量式测温和接触式光电、热色测温等几大类。接触测温法在测量时需要与被测物体或介质充分接触,一般测量的是被测对象和传感器的平衡温度,在测量时会对被测温度有一定干扰。2.1 电量式测温方法电量式测温方法主要利用材料的电势、电阻或其它电性能与温度的单值关系进行温度测量,包括热电偶温度测量、热电阻和热敏电阻温度测量、集成芯片温度测量等。热电偶的原理是两种不同材料的金属焊接在一起,当参考端和测量端有温差时,就会产生热电势,根据该热电势与温度的单值关系就可以测量温度。热电偶具有结构简单,响应快,适宜远距离测量和自动控制的特点,应用比较广泛。热电阻是根据材料的电阻和温度的关系来进

3、行测量的,输出信号大,准确度比较高,稳定性好,但元件结构一般比较大,动态响应较差,不适宜测量体积狭小和温度瞬变区域。热敏电阻是一种电阻值随温度呈指数变化的半导体热敏感元件,具有灵敏度高、价格便宜的特点,但其电阻值和温度的关系线性度差,且稳定性和互换性也不好。石英温度传感器是以石英晶体的固有频率随温度而变化的特性来测量温度的。石英晶体温度传感器稳定性很好,可用于高精度和高分辨力的测量场合。随着电子技术的发展,可以将感温元件和相关电子线路集成在一个小芯片上,构成一个小型化、一体化及多功能化的专用集成电路芯片,输出信号可以是电压、频率,或者是总线数字信号,使用非常方便,适用于便携式设备。2.2 接触

4、式光电测温方法接触式光电测温方法主要是指通过接触被测对象,将温度变化引起的热辐射或其他光电信号引出,通过光电转换器件检测该信号,从而获得测温结果的方法。这种方法不像电量式测量方法容易受到电磁的干扰,可以在电磁环境下进行温度测量;可以避免像非接触式辐射温度计那样容易受到被测对象表面发射率和中间介质的影响。缺点是也会干扰被测对象的温度,带来接触式测温方法引起的一些误差。光纤式温度测量技术近年来发展迅速,根据光纤所起的作用,可分为两类:一类是利用光纤本身具有的某种敏感功能测量温度,属于功能型传感器;另一类,光纤仅仅起到传输光信号的作用,必须在光纤端面配合其他敏感元件才能实现测量,称为传输型传感器。从

5、信号检测的原理分类,可分为相干型和强度型两种:相干型光纤传感器检测受温度影响后光纤中光相位和偏振的变化,光路比较复杂,对光器件、光纤的要求比较高;而强度型则检测光强随温度的变化,结构相对简单,性能可靠,成本较低。基于不同的原理,有很多种光纤温度传感器,适用于不同的测温场合。3非接触式测温方法原理及特点非接触式测温方法不需要与被测对象接触,因而不会干扰温度场,动态响应特性一般也很好,但是会受到被测对象表面状态或测量介质物性参数的影响。非接触测温方法主要包括辐射式测温、光谱法测温、激光干涉式测温以及声波测温方法等。3.1 辐射式测温方法辐射式测温方法是以热辐射定律为基础的,由于实际物体往往是非黑体

6、,因此,引入了辐射温度、亮度温度和颜色温度等表观温度的概念,基于以上三种表观温度测量方法的高温计分别称为全辐射高温计、亮度式高温计和比色式高温计。全辐射高温计结构相对简单,但受被测对象发射率和中间介质影响比较大,测温偏差较大,不适合用于测量低发射率目标。亮度温度计结构也比较简单,灵敏度比较高,受被测对象发射率和中间介质影响相对较小,测量的亮度温度与真实温度偏差较小,但也不适用于测量低发射率物体的温度,并且测量时要避开中间介质的吸收带。比色测温法测量结果最接近真实温度,并且适用于低发射率物体的温度测量,但结构比较复杂,价格较贵。红外热像仪是一种二维平面成像的红外系统,它通过光学系统将红外辐射能量

7、聚集在红外探测器上,并转换为视频信号,经过处理形成红外热图像。热像仪除具有与红外测温仪相同的特点外,还具有如下优点:可以采用伪彩色直观显示物体表面的温度场;温度分辨力高,能准确区分的温度差甚至达0.01。C以下。3.2 光谱测温方法光谱测温方法主要适用于高温火焰和气流温度的测量。当单色光线照射透明物体时,会发生光的散射现象,散射光包括弹性散射和非弹性散射,弹性散射中的瑞利散射和非弹性散射的拉曼散射的光强都与介质的温度有关。相比而言,拉曼散射光谱测温技术的实用性更好,常用拉曼散射光谱来测量温度。由于自发拉曼散射的信号微弱且非相干,对于许多具有光亮背景和荧光干扰的实际体系,它的应用受到一定的限制。

8、而受激拉曼散射能大幅度提高测量的信噪比,更具有实用性。如相干反斯托克斯拉曼散射(CARS)测温方法,可使收集到的有效散射光信号强度比自发拉曼散射提高好几个数量级,同时还具有方向性强、抗噪声、荧光性好、脉冲效率高和所需脉冲输入能量小等优点,适合于含有高浓度颗粒的两相流场非清洁火焰的温度诊断。但是,CARS法的整套测量装置价格十分昂贵,其信号的处理相当复杂,限制了其广泛使用。受激荧光光谱法是指在入射光的激励下,分子发出的荧光光谱在若干个波长上有较强的尖峰,这些特征波长的强度是温度的函数。通过测量其特征波长下的绝对强度、相对强度,或者荧光的驰豫时间,就可以确定被测介质的温度。谱线反转法也称自蚀法或谱

9、线隐现法,最常见的是钠D线反转法,可用于火焰等高温测量。它的基本原理是在目标火焰中均匀地加入微量钠盐,产生两条波长为5889.95A和5895.92A的黄色明亮谱线。当背景光源的自然光线照射并通过钠蒸气时,调节背景光使钠谱线在背景的连续光谱中消失时,光源的亮温就等于火焰的温度。谱线反转法的装置简单,适用于火焰稳定、测量方向温度梯度不大的场合。4温度测量技术近年来的发展重点传统的热电偶、热电阻测温方法以其技术成熟、结构简单、使用方便等特点,在未来温度测量领域中,依然能够广泛使用。随着新材料、新工艺以及一些新技术的发展,其应用范围更加拓展。4.1 薄膜温度传感器在传感器结构改进方面,出现了薄膜温度

10、传感器,它是随着薄膜技术的成熟而发展起来的新型微传感器,其敏感元件为微米级的薄膜,具有体积小、热扰动小、热动态响应时间短、灵敏度高、便于集成和安装的特点,并且具有耐磨、耐压、耐热冲击和抗剥离的优良性能,特别适合于微尺度或小空问温度测量、表面温度的测量等场合。近年来发展的陶瓷薄膜热电偶,可以测量更高的温度,克服了金属薄膜热电偶的一些催化效应和冶金效应等缺点,在高温表面温度测量领域应用更为广泛。4.2 热电偶材料性能的提高在热电偶丝材料方面,一些类型的热电偶性能得到了提高,并出现了一些新型热电偶类型。(1) N型热电偶越来越受到重视。与K型热电偶相比,N型热电偶的高温稳定性与使用寿命均明显提高。目

11、前国外N型热电偶得到了广泛的应用,而国内应用仍旧不是很普遍,但随着对加工产品质量控制要求的提高,N型热电偶使用将会越来越多。(2)鸨铢热电偶抗氧化技术得到了发展,拓宽了其应用领域。主要是采用热电偶丝材镀膜或采用高致密保护套管隔绝等技术,可以延长鸨锌热电偶在氧化气氛下的使用时间,使之不局限在还原条件下使用,可在一定程度上取代钳铐等贵金属热电偶。(3)一些非标准分度的金属、非金属热电偶正在研制并逐步得到应用。为了提高温度测量上限,一些非标准分度的钳铐、钺铐等贵金属热电偶已经在工程上得到应用。另外,一些非金属热电偶材料得到了人们的重视,其特点有:热电动势和微分电势大;熔点高,测温上限也高;价格低;选

12、用合适的非金属材料,可制成抗氧化或抗碳化的热电偶,用于恶劣条件下温度的测量。其缺点是复现性和机械性能差。4.3温度传感器保护套管材料保护套管材料在温度测量中对敏感元件起着保护作用,对其测量准确度和使用寿命有很大影响,可由金属、非金属或金属陶瓷等材料制成。近年来金属陶瓷保护套管材料性能得到了很大提高,如Mgo基、ZrO基和碳化钛基等几种金属陶瓷,具有耐腐蚀、抗热冲击、耐高温性,可以在氧化、还原和中性气氛下使用,在冶金行业中可用于高温金属熔液温度的测量。5结束语虽然温度测量方法多种多样,但在很多情况下,对于实际工程现场或一些特殊条件下的温度测量,比如对极限温度、高温腐蚀性介质温度、气流温度、表面温

13、度、固体内部温度分布、微尺寸目标温度、大空间温度分布、生物体内温度电磁干扰条件下温度测量来讲,要想得到准确可靠的结果并非易事,需要非常熟悉各种测量方法的原理及特点,结合被测对象要求选择合适的测量方法才能完成。同时,还要不断探索新的温度测量方法,改进原有测量技术,以满足各种条件下的温度测量需求。参考文献11杨永军,蔡静.特殊条件下的温度测量M.北京:中国计量出版社.2008.21王魁汉.温度测量技术的现状及展望J基础自动化,1997,(1):1-6.31戴景民.辐射测温的发展现状与展望J.自动化技术与应用,2004,23(3):1-7.41王魁汉等.温度测量技术的最新动态及特殊与实用测温技术J.

14、自动化仪表,2001,22(8):1-7.51倪震楚等.现代温度测量技术综述J消防理论研究.2003,22(4):270-272.61蔡静等.温度传感功能薄膜的发展和应用J.测试技术学报,2008,22(so):86-90.71张琳娜,刘武发.传感检测技术及应用M.中国计量出版社,1999.81潘其光.常用测温仪表技术问答M.国防工业出版社,1989.91何希才,虹敏.传感器应用接口电路M.机械工业出版社,1997.101刘笃仁、韩保君.传感器原理及应用技术M.机械工业出版社,2003.11景林,郭建刚.可编程控制器网络技术及应用M.北京:中国林业出版社,2000.112高钦和.可编程控制器应

15、用技术与设计实例M.北京:人民邮电出版社,2004.13邓则名.电器与可编程控制器应用技术M.北京:机械工业出版社,2002.14Admin.AutomaticpackagingproductionlineofoilandindustrialJ.2010.115IsmailCoskun,MehmetFatihIik.Designandapplicationofthetechnicaltrainingsetforplcbasedpowersupplyunitdevelopedforindustrialapplications.Procedia-SocialandBehavioralSciences.2009.
