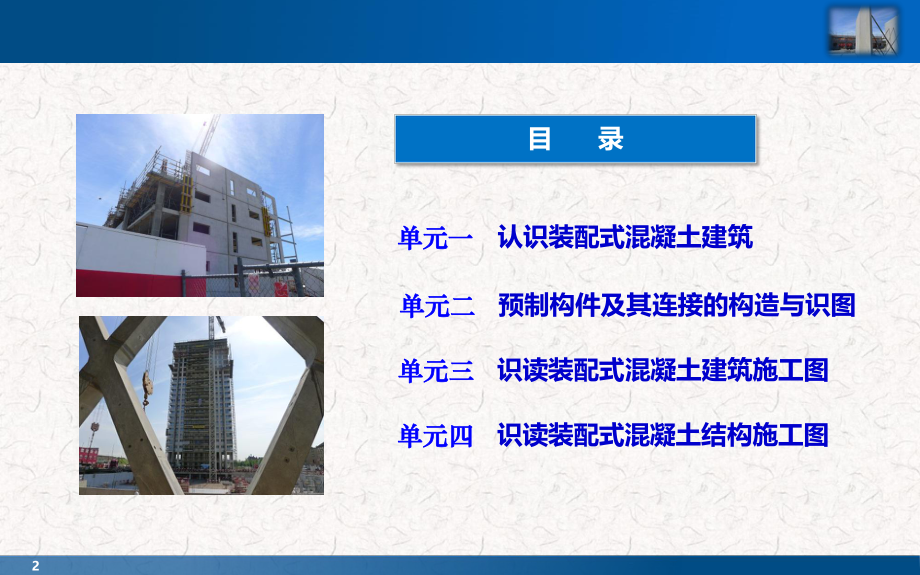

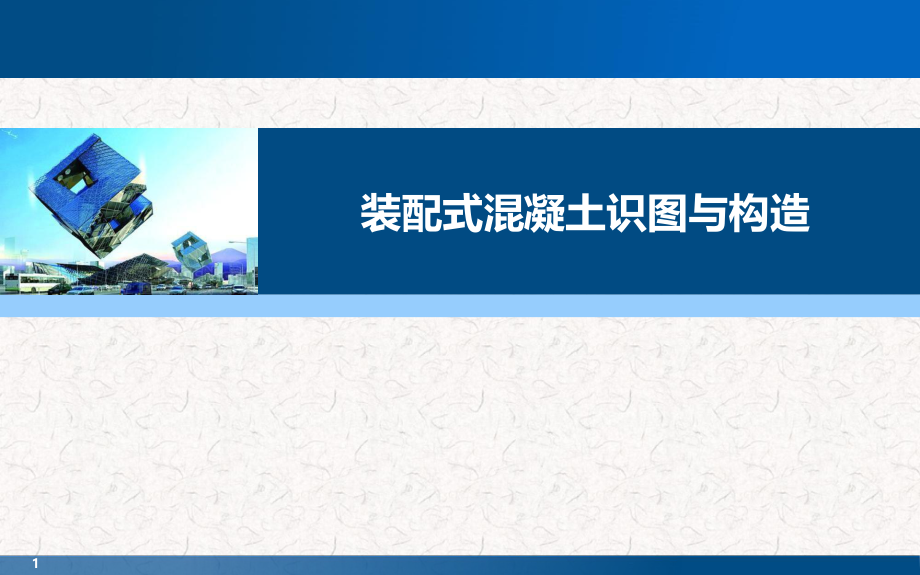

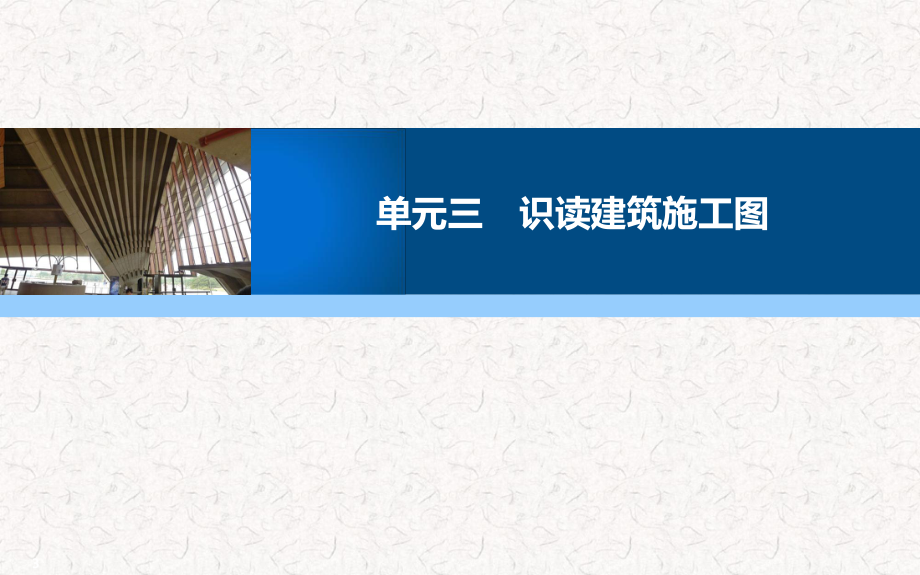

1、 1 1装配式混凝土识图与构造 2 2目 录 单元二单元二 预制构件及其连接的构造与识图单元三单元三 识读装配式混凝土建筑施工图 单元四单元四 识读装配式混凝土结构施工图 单元一单元一 认识装配式混凝土建筑 3单元三识读建筑施工图 4装配式混凝土结构体系主要有装配整体式框架结构和装配整体式剪力墙结构,装配整体式框架结构多应用于学校、医院、办公等多层公共建筑,装配整体式剪力墙结构多应用于多高层住宅建筑,此外,装配整体式框架现浇剪力墙结构、装配整体式框架现浇核心筒结构往往应用于高层建筑。本教学单元重点介绍装配式剪力墙住宅建筑施工图识读,并对装配式框架建筑施工图做简要介绍,其它结构形式的建筑施工图表

2、达可参考这两种结构形式。学习思路 5能力目标与知识要点能力目标知识要点了解装配式混凝土建筑设计方法与设计流程(1)总平面设计(2)平面设计(3)立面设计(4)预制构件设计(5)构造节点设计(6)结成设计(7)SI住宅体系熟悉装配式混凝土建筑设计专项说明(1)装配式建筑设计概况(2)总平面设计(3)建筑设计(4)预制构件设计(5)一体化装修设计(6)节能设计要点识读装配式混凝土剪力墙结构住宅建筑施工图(1)总平面图(2)建筑平面图(3)立面图与立面详图(4)剖面图(5)套型平面详图与套型设备点位综合详图(6)楼电梯详图(7)阳台、空调板大样图(8)厨房、卫生间大样图(9)墙身大样图(10)构件尺

3、寸控制图(11)BIM模型图识读装配式混凝土框架结构建筑施工图(1)楼层平面图(2)屋顶平面图(3)立面图(4)剖面图(5)其他图纸 6装配式混凝土结构住宅建设流程现浇式建筑建设流程参考图装配式建筑建设流程参考图增加了技术策划、工厂生产、一体化装修等过程增加了技术策划、工厂生产、一体化装修等过程 7装配式混凝土剪力墙结构住宅设计流程参考图 8目 录2 施工图设计说明3装配式混凝土剪力墙结构住宅 建筑施工图 1 建筑设计技术要点4装配式混凝土框架结构办公楼 建筑施工图 9建筑设计技术要点项目一项目一 10 项目一、建筑设计技术要点一、总平面设计n装配式混凝土建筑的规划设计在满足采光、通风、间距、

4、退线等规划要求情况下,以最大限度适合于工业化生产与施工为原则,以标准化、模块化为特征,采用模块及模块组合的设计方法,遵循少规格多组合的原则进行规划设计。n 在总平面设计中应充分考虑运输通的设置,合理布置预制构件临时堆场的位置与面积,选择适宜的塔吊位置和吨位,塔吊位置的最终确定应根据现场施工方案进行调整,以达到精确控制构件运输环节,提高场地使用效率,确保施工组织便捷及安全。以安全、经济、合理为原则考虑施工组织流程,保证各施工工序的有效衍接,提高效率。 11 项目一、建筑设计技术要点二、平面设计n装配式混凝土建筑平面设计应遵循模数协调原则,优化套型模块的尺寸和种类,实现预制构件和内装部品的标准化、

5、系列化和通用化,完善产业化配套应用技术,提升工程质量,降低建造成本。n建筑平面设计应采用大开间大进深、空间灵活可变的布置方式;平面布置应规则,承重构件布置宜上下对齐贯通,外墙洞口宜整齐有序;设备管线宜集中设置,并应进行管线综合设计。n对于住宅建筑,在方案设计阶段应对住宅空间按照不同的使用功能进行合理划分,结合设计规范、项目定位及产业化目标等要求,确定套型模块及其组合形式。宜采用套型模块的多样化组合形式。 12 项目一、建筑设计技术要点二、平面设计套型模块多样化组合示意图 13 项目一、建筑设计技术要点三、立面设计套型模块多样化组合示意图 14 项目一、建筑设计技术要点四、预制构件设计套型模块多

6、样化组合示意图 15 项目一、建筑设计技术要点五、构造节点设计套型模块多样化组合示意图 16 项目一、建筑设计技术要点六、集成设计套型模块多样化组合示意图 17 项目二、施工图设计说明一、结构设计总说明n(1)建筑设计通用说明:设计依据、项目概况、各部分构造做法、建筑设备要求、无障碍设计、防火设计、建筑节能设计n(2)装配式建筑设计专项说明装配式建设设计概况、总平面设计说明、建筑设计要求、预制构件设计要求、一体化装修设计和节能设计要求。(一)工程概况 18 项目二、施工图设计说明一、装配式建筑设计概况n装配式建设设计概况包括必要的说明、工程采用现浇混凝土结构和装配式混凝土结构的楼层的位置以及采

7、用了哪些装配式构件。项目名称预制夹心外墙预制内墙叠合楼板预制女儿墙预制楼梯预制阳台预制空调板预制外墙挂板装配混凝土饰面模数协调整体外墙装配无外架施工装配式内装修太阳能热水绿色景观场地绿色星级标准2 2楼2星注:实施;不采用装配式混凝土剪力墙住宅建筑设计专项说明装配式混凝土剪力墙住宅建筑设计专项说明1.1装配式建筑设计概况1.1.1本工程采用装配式混凝土剪力墙结构技术,符合标准化设计、工厂化生产、装配化施工、一体化装修和信息化管理的工业化建筑基本特征。1.1.2本工程地下二层至地上四层为现浇混凝土剪力墙结构,地上五层及以上为装配式混凝土剪力墙结构。预制构件具体配置见表1:表1 装配式混凝土剪力墙

8、住宅技术配置表 19 项目二、施工图设计说明二、总平面设计n总平面设计包括外部运输条件、内部运输条件、构件存放和构件吊装要求。外部运输条件一般应说明距预制构件厂的运输距离,内部运输条件指施工临时通道能否满足构件运输,构件存放要求包括存放场地和存放要求,构件吊装要求一般应初步确定塔吊选型和塔吊位置。1.2总平面设计1.2.1外部运输条件:预制构件的运输距离宜控制在150km以内,本项目建设地点距预制构件厂运输距离为35km,外部道路交通条件便捷,构件运输中应综合考虑限高、限宽限重的影响。1.2.2内部运输条件:场地内部消防环路宽度为6m,既可作为施工临时通道使用,也能满,足构件运输车辆的要求,施

9、工单位在施工现场及道路硬化工程中,应保证构件运输通道满足运输车辆的荷载要求。如通道上有地下建构筑物,应校核其顶板荷载。推荐采用200mm厚的预制混凝土施工垫块,实现循环使用,减少材料浪费及建筑垃圾。1.2.3构件存放:总平面设计中2#楼南侧楼间距除考虑日照及防火要求外,同时预留合理场地,满足预制构件的现场临时存放的需求。构件现场临时存放应封闭管理,并设置安全可靠的临时存放设施,避免构件翻覆、掉落造成安全事故。1.2.4构件吊装:总平面图中塔吊位置的选择以安全、经济、合理为原则,本工程结合2#楼周边场地情况,以及构件重量和塔吊悬臂半径的条件,建议塔吊位置和预制构件堆放场地均设置在2#楼南侧,塔吊

10、位置的最终确定应根据现场施工方案进行调整。构件吊装过程中应制定施工保护措施,避免构件翻覆、掉落造成安全事故。 20 项目二、施工图设计说明三、建筑设计n建筑设计包括标准化设计、装配式混凝土结构预制率、建筑构件、部品装配率、建筑集成技术设计,构件加工图设计要求和协同设计要求。1.3建筑设计1.3.1标准化设计1)本工程建筑设计采用统一模数协调尺寸,符合现行国家标准建筑模数协调标准GB/T500022013的要求;套型采用模块化设计,套型开间、进深采用3nM和2nM模数进行平面尺寸控制。2)住宅单体设计采用两种标准套型,重复利用率高。3)套型平面规整,承重墙上下贯通,无结构转换,形体上没有过大的凹

11、凸变化,符合建筑功能和结构抗震安全要求。4)构件连接节点采用标准化设计,符合安全、经济、方便施工的要求。5)预制构件的种类、数量及每种构件占同类构件的比例如下:a)重复使用最多的三种预制夹心外墙板个数占同类构件总个数比例为61%。b)重复使用最多的三种预制内墙构件个数占同类构件总个数比例为60%。c)预制叠合楼板构件总个数占同类预制构件总个数比例为63%。d)预制楼梯段为一种,占同类预制构件总个数比例为100。e)预制阳台类型有两种,各占同类预制构件总个数比例为5%。6)建筑部品采用标准化设计:a)外窗在单体建筑中使用最多的三个规格外窗C0614、C1g18、MLc2123的总个数占外窗总数量

12、的比例为67b)采用两种整体厨房,各占同类产品总数量比例为50%。1.3.2本工程装配式混凝土结构预制率为52.06,计算表详见表2。 21 项目二、施工图设计说明三、建筑设计1.3.2本工程装配式混凝土结构预制率为52.06,计算表详见表2。统计部位构件类型构件编号构件数量构件混凝土体积(mm2 2)各类型构件体积合计(mm2 2)标准层混凝土体积(mm2 2)标准层预制率地上层数混凝土总体积(mm2 2)预制率预制部分预制夹心外墙板WQ169.4849.1104.4169.81%171870.7352.06%WQ225.11WQ324.07WQ426.34WQ543.65WQ622.82W

13、Q724.52WQ848.61WQ914.5预制内墙NQ144.5231.37NQ222.52NQ346.26NQ446.26NQ548.78NQ623.03叠合楼板预制板YB21.4521.45预制楼梯YTB-122.492.49预制女儿墙20.5020.50120.5现浇部分现浇外墙17.0567.2967.2941734.97现浇内墙25.81现浇楼板5.73叠合楼板叠合层18.7现浇女儿墙6.446.4416.44合计171.7213632.64注:预制率指地上主体结构和围护结构中预制构件的混凝土用量占对应构件混凝土总用量的体积比。表2装配式混凝土结构预制率计算表 22 项目二施工图设

14、计说明1.3.3建筑构件、部品装配率:1)内隔墙采用90厚轻质混凝土隔墙板,分户墙采用200厚双层轻质混凝土隔墙板,装配率100。2)套内均采用成品排气道,装配率为100。3)厨房采用整体厨房,装配率均为100。4)采用成品栏杆扶手,成品空调护栏,装配率均为100。1.3.4建筑集成技术设计1)本工程采用预制夹心外墙板,由60mm厚预制混凝土外叶墙板、70mm厚阻燃型挤塑聚苯保温板和200mm厚预制混凝土内叶墙板组成其中外叶墙板采用面砖反打实现保温装饰一体化。2)机电设备管线系统采用集中布置,管线及点位预留、预埋到位。a)叠合楼板预留预埋灯头盒、设备套管、地漏等;b)预制墙板预留埋开关、线盒、

15、线管等;c)叠合阳台预留预埋栏杆安装埋件、立管留洞、地漏等;d)预制楼梯预留预埋扶手栏杆安装埋件等。1.3.5本项目由甲方另行委托构件加工图设计,施工图设计单位与构件加工图设计单位已建立了协同机制,本设计提供的预制构件尺寸控制图、设备点位综合详图等供构件加工图设计参考。1.3.6协同设计:1)本项目依据甲方委托的内装修设计单位提供的室内装修设计进行施工图设计“2)对管线相对集中、交叉、密集的部位,比如强弱电盘、表箱、集水器等进行管线综合,并在建筑设计和结构设计中加以体现,同时依据内装修施工图纸进行了整体机电设备管线的预留预埋。3)通过模数协调,确立结构钢筋模数网格,与机电管线布线形成协同,保证

16、预留预埋避让结构钢筋。1.3.7信息化技术应用:1)本项目在方案设计阶段采用BIM技术进行日照分析和技术策划分析。2)本项目在施工图设计阶段采BIM技术进行信息模型制作,计算預制率、以及构件连接节点等可视化信息表达。三、建筑设计 23 项目二、施工图设计说明n预制构件设计主要是指各构件的具体设计要求。四、预制构件设计1.4预构件设计1.4.1预制夹心外墙设计1)以本项目地上四层及以下为现浇剪力墙外墙,五层及以上外墙全部采用预制夹心外墙,取消使用脚手架。预制夹心外墙外叶为60mm厚混凝土板,中间为70mm厚阻燃型挤塑聚苯板保温层,内叶为200mm厚钢筋混凝土墙板。2)本项目采用预制夹心外墙构造满足建筑保温隔热要求。保温材料连接件应采用专业厂家生产并符合相关标准的高强度连接件,保证内外叶墙板连接安全可靠。3)外墙节点设计:a)预制夹心外墙板接缝(包括屋面女儿墙、阳台、勒脚等处的竖缝、水平缝、十字缝以及窗口处)根据不同部位接缝特点及当地气候条件选用构造防水、材料防水或构造防水与材料防水相结合的防、排水系统。挑出外墙的阳台、雨篷等构件的周边应在板底设置滴水线。b)预制夹心外板水平缝采用高低。建
