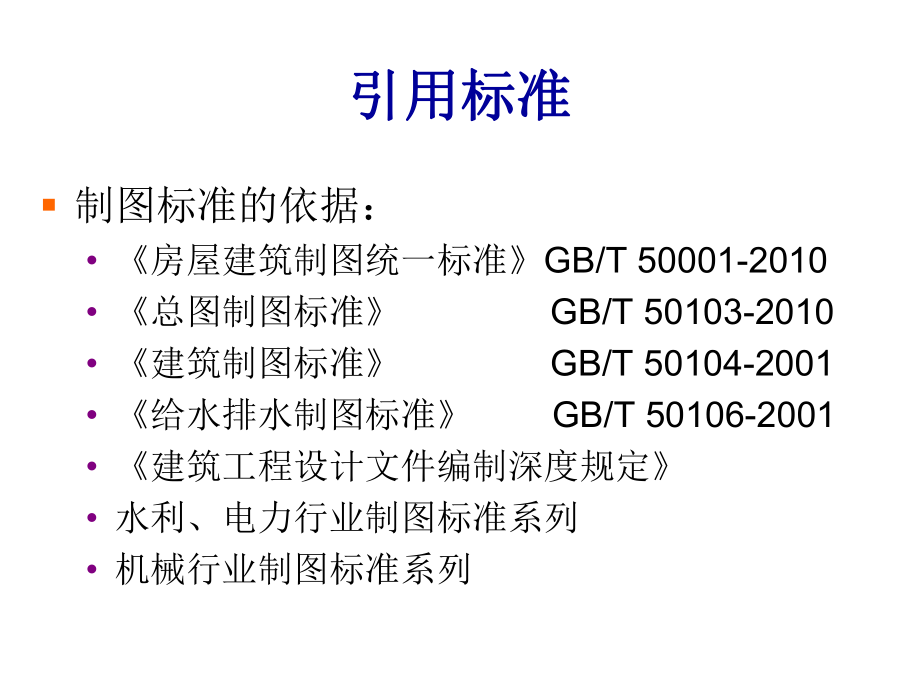

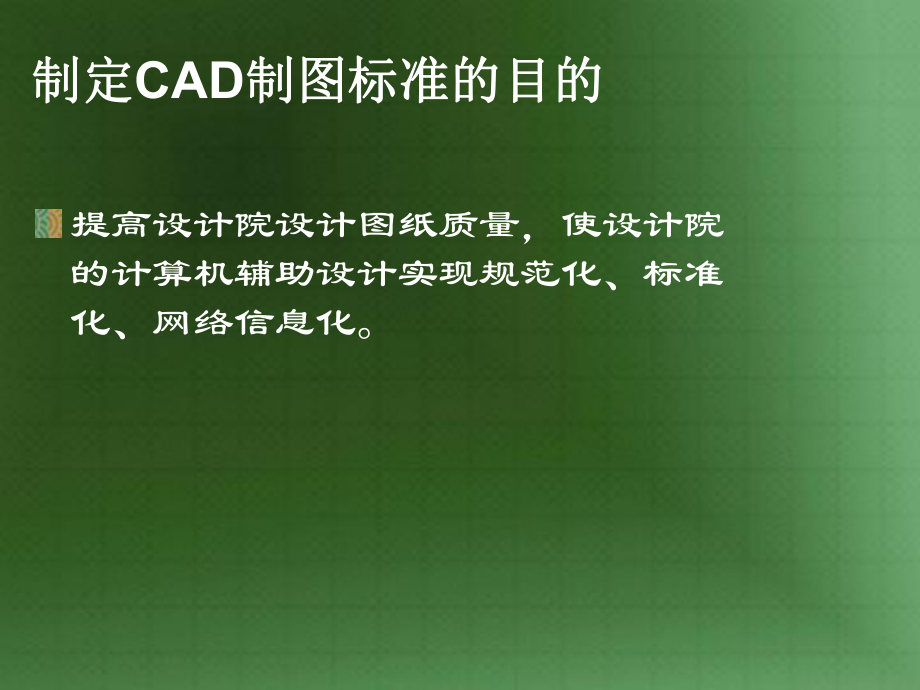

1、制定制定CAD制图标准的目的制图标准的目的 提高设计院设计图纸质量，使设计院的计算机辅助设计实现规范化、标准化、网络信息化。引用标准引用标准 制图标准的依据： 房屋建筑制图统一标准GB/T 50001-2010 总图制图标准 GB/T 50103-2010 建筑制图标准 GB/T 50104-2001 给水排水制图标准 GB/T 50106-2001 建筑工程设计文件编制深度规定 水利、电力行业制图标准系列 机械行业制图标准系列图幅与格式 幅面代号A0A1A2A3A4BL8411189594841420594297420210297图框边距c105A0、A1及A2图框允许加长，但必须按基本幅面
2、的长边（L）成1/4或1/8(A0)倍增加，不得随意加长。其余图幅图纸均不允许加长。同一工程项目，各专业所用图幅，除目录、首页和材料表外不宜多于两种。文件名 设计类电子文件在存档命名时应遵循以下标准：所有文件名为年度-J-项目编号-资料编号.后缀名，如05-J-800-建施-01.dwg当多张图纸在同一个电子文件内时，资料编号段应包含多张图纸的范围，如05-J-800-建施-01-20.dwg，表示此文件内包含建施01至建施20。当同一个资料编号内有多个电子文件时，资料编号段应包含电子文件的序号，如05-J-800-建施-01001.dwg、05-J-800-建施-01002.dwg表示项目8
3、00内建施01下有两个电子文件所有电子文件名称中的连接符及数字必须是在半角英文状态下输入，不允许出现全角字符，如建施.dwg（存档内容：方案、地勘、建筑、结构、水、电、图片、计算（存档内容：方案、地勘、建筑、结构、水、电、图片、计算书书。）。）制图比例 种种 类类比比 例例原值比例1：1常规缩小比例1:2 1:5 1:10 1:20 1:50 1:100 1:150 1:200 1:500 1:1000 1：2000 必要时缩小比例1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:400 1:600基本线型基本线型基本线形基本线形
4、l线宽分粗（b）、中（0.5b）、细（0.25b）三级，绘图时应根据绘图比例大小成组选用，严禁从不同组内选用各级线宽；各专业应严格采用本专业的标准线宽组进行绘图。l图线的宽度b，宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35mm。线宽线宽 线宽比线宽比线宽线宽11：150150线宽线宽11：150150常用线形名称常用线形名称b0.50.7粗实线、粗虚线0.5b0.250.35中实线、中虚线0.25b0.130.18细实线、细虚线、细点划线细双点划线、折断线、波浪线、轴线、剖面填充线其他0.130.13或0.18设备图纸中的建筑背景线线型构造 比比 例例LTSCALE
5、LTSCALE取值取值1：151：201001：502501：1005001：5002500图层管理 不同类别内容应分层设置。 图层名原则上用中文命名，设置原则：专业名图层类别。通用图层名 图层含义图层含义层名层名颜色号颜色号线形线形解释或举例解释或举例通：轴线C-AXIS250Dote轴线通：轴号C-AXIS-NUMB3、7Continuous轴号圈及文字通：尺寸标注C-DIMS3Continuous重要定位尺寸通：留洞（水）C-HOLE-P6Continuous水专业留洞通：留洞（水）C-HOLE-E6Continuous电专业留洞通：留洞（水）C-HOLE-S6Continuous暖专业
6、留洞通：给排水管、口C-PLUM6Continuous水立管及雨水口通：说明C-NOTE7Continuous通用说明文字通：图框C-SHET7Continuous图框、图签及设计号通：（房间）名称C-NAME7Continuous房间及设施名称建筑图层名 图层含义图层含义层名层名颜色号颜色号线形线形解释或举例解释或举例建：尺寸A-DIMS3Continuous如门窗洞口标注等建：标高A-LEVL7Continuous标高建：文字A-NOTE7Continuous一般说明文字，包括图名、图别、日期等建：面积A-AREA9Continuous房间使用面积标注建：索引标注A-IDEN9Contin
7、uous索引线及文字，含剖切线等建：图块A-BLOCK7Continuous存放一般图块建：柱A-COLU7Continuous钢筋混凝土柱等。可能涂黑建：墙A-WALL4Continuous一般填充墙体，一般需要加粗建：轻质隔墙A-WALL-STUD133Continuous轻质墙体建：矮墙A-WALL-PRHT7Continuous半高隔断墙建：门A-DOOR2Continuous门块建：窗A-WIND2Continuous窗块建：门号A-DOOR-IDEN7Continuous门号，包括卷帘门等建：窗号A-WIND-IDEN7Continuous窗号建：玻璃幕墙A-GLAZ2Contin
8、uous包括幕墙、雨蓬、玻璃隔断、玻璃栏板等建：幕墙号A-GLAZ-IDEN7Continuous玻璃幕墙编号建筑图层名图层含义图层含义层名层名颜色号颜色号线形线形解释或举例解释或举例建：楼电梯A-STRS2Continuous楼电梯、自动扶梯建：阳台A-BALC7Continuous阳台边界线建：设备A-EQPM7Continuous如烟道、水箱等建：洁具A-FURN5Continuous包括厨房及卫生间、开水间、盥洗间等布置建：家具A-FURN8Continuous一般家具及装饰布置建：电器A-ELEC8Continuous如空调器等建：车位A-CARS8Continuous车位线及车辆块
9、建：影线A-HATH8Continuous填充线建：留洞（结构）A-HOLE7Continuous结构洞口线建：修改示意A-REVISE1Continuous修改部位圈示建:其它A-OTHER7Continuous建:立面A-ELEV7Continuous立面图一般线条建:立面轮廓A-ELEV-OTLN7Continuous加粗轮廓线建:装饰A-FISH7Continuous装饰线建:剖面A-SECT7Continuous剖面图一般线条结构专业图层名 图层含义图层含义层名层名颜色号颜色号线形线形轴线S-AXIS9点画线CENTER标注S-DIMS3细实线CONTINUOUS文字说明S-TEXT
10、7细实线CONTINUOUS平面图S-FLOR7中实线CONTINUOUS基础S-FUDN7中实线CONTINUOUS桩S- FUDN-PILE7中实线CONTINUOUS墙S-WALL4中实线CONTINUOUS柱S-COLS7中实线CONTINUOUS梁S-BEAM2中实线CONTINUOUS中虚线DASHED结构专业图层名板S-SLAB7中实线CONTINUOUS中虚线DASHED墙配筋S-WALL-RBAR1粗实线CONTINUOUS柱配筋S-COLS-RBAR1粗实线CONTINUOUS梁配筋S-BEAM-RBAR1粗实线CONTINUOUS板配筋S-SLAB-RBAR1粗实线CON
11、TINUOUS节点详图S-DETL7中实线CONTINUOUS地脚螺栓S-ABLT7中实线CONTINUOUS焊缝S-WELD7中实线CONTINUOUS楼梯S-STRS7中实线CONTINUOUS洞口S-HOLE9中实线CONTINUOUS图块S-BLOCK7中实线CONTINUOUS其他S-OTER7中实线CONTINUOUSo字体n 我院统一矢量字体文件：hzfs.shx,roman.shxn 图签中图名等标题可选用仿宋体GB2312 。另外，考虑到编辑方便，允许使用WORD编写各专业统一说明，字体选用仿宋体GB2312。 尺寸标注 v图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号和尺寸
12、数字v尺寸标注原则上采用专业软件中的标注，尺寸不宜炸开v同一工程图中尺寸样式尽量统一尺寸标注v尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线23mm。图样轮廓线可用作尺寸界线v尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸线尺寸标注v尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45角，长度宜为23mm。起止符号建筑工程宜采用短斜线形式，机械专业应采用箭头形式。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示v互相平行的尺寸线,应从被注写的图样轮廓线由近向远整齐排列,较小尺寸应离轮廓线较近,较大
13、尺寸应离轮廓线较远 v平行排列的尺寸线的间距，宜为710mm，并应保持一致 ；圆弧及圆的直径、半径尺寸标注用箭头表示法表示，如下图。v文字一般应标注于尺寸线上方，当间距过小无法标注清晰时，也可标注在尺寸线的下方和外侧并应与尺寸线间距尽量保持一致。当尺寸标注在图样轮廓内时，不应与图线、文字及符号等相交，如下图定位轴线 定位轴线的标记有下列方式： 一般定位轴线标记，见下图中的a)、b)； 通用详图的定位轴线的标记，见下图中的c)； 附加轴线的定位轴线的标记，见下图中的d)、e)； 分区轴线的定位轴线的标记，见下图中的f)； 详见图多引用的定位轴线标记，见下图中的g)、h)、i)、j) 定位轴线定位
14、轴线应用细点画线绘制 ；定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为810mm ；组合较复杂的平面图中定位轴线也可采用分区编号，编号的注写形式应为“分区号该分区编号”。分区号采用阿拉伯数字或大写拉丁字母表示 ；附加定位轴线的编号，应以分数形式表示 。两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写 ；1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示 ；通用详图中的定位轴线，应只画圆，不注写轴线编号 ；定位轴线 平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编
15、号应用大写拉丁字母，从下至上顺序编写 拉丁字母的I、O、Z不得用做轴线编号 我院规定，房建轴线号编制以墙、柱结构构件为标注实体，其余填充墙体可采用附加轴线或不编号v定位轴线不得进入圆内，且圆心应在定位轴线的延长线上；引出标注中定位轴线的一端点可与引出先的引出点相接，引出线应与圆相接，且圆的圆心应在引出线的延长线上。v定位轴线标记中轴线的编号在圆中的定位点、字高（h）、字宽调整系数宜遵守下表的规定。轴线编号字符个数轴线编号轴线编号定位点例字高，mm字宽调整系数151.0（X0，Y0）250.6（X0，Y0）350.4（X0，Y0）注：字宽调整系数用于调整标准字宽，该标准字宽度已由字库决定，以下相同；（X0，Y0）为圆心点，轴线编号在此点中心对齐
