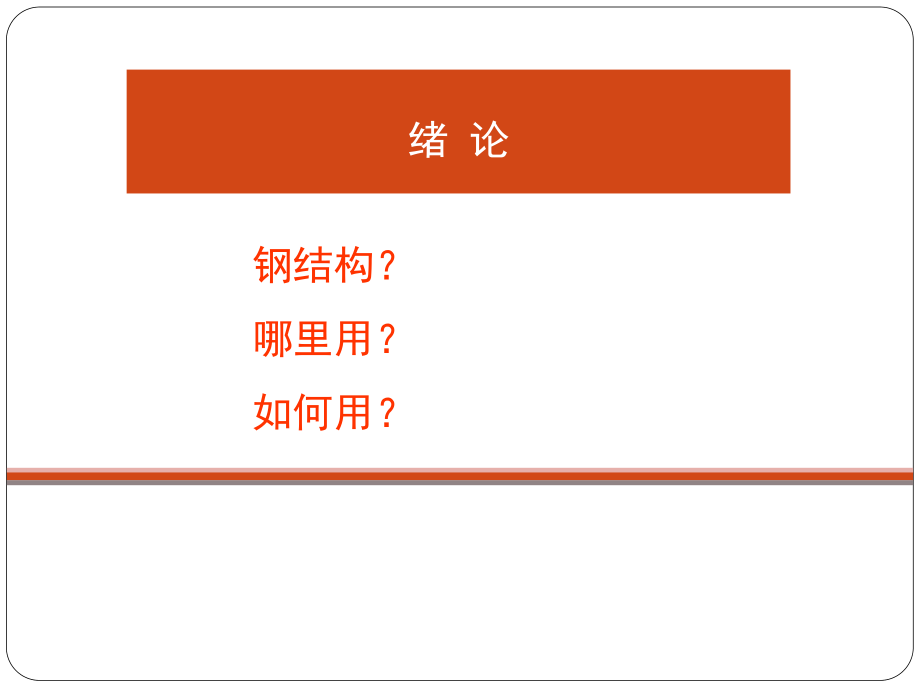

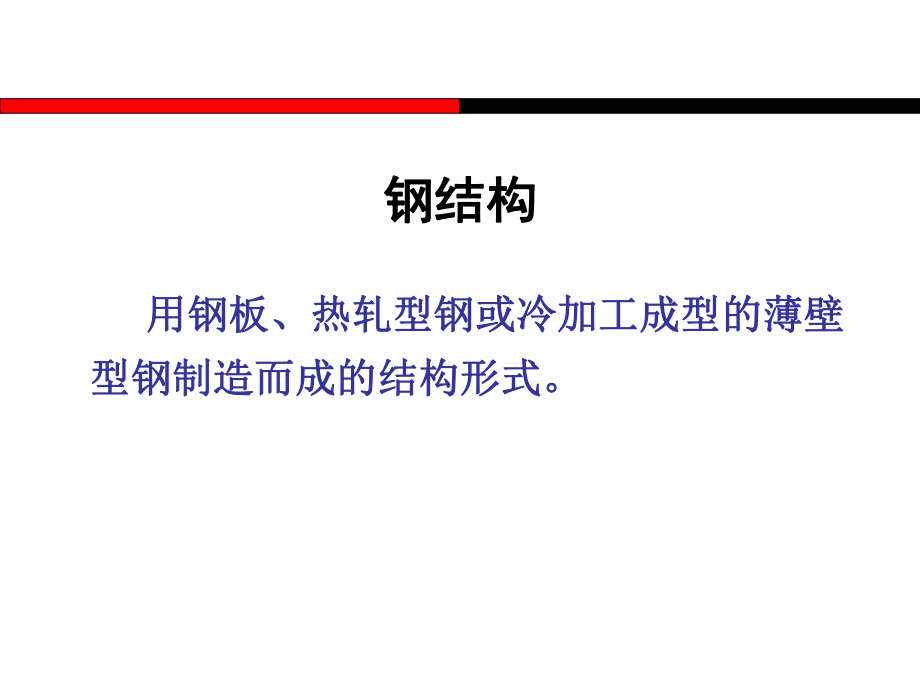

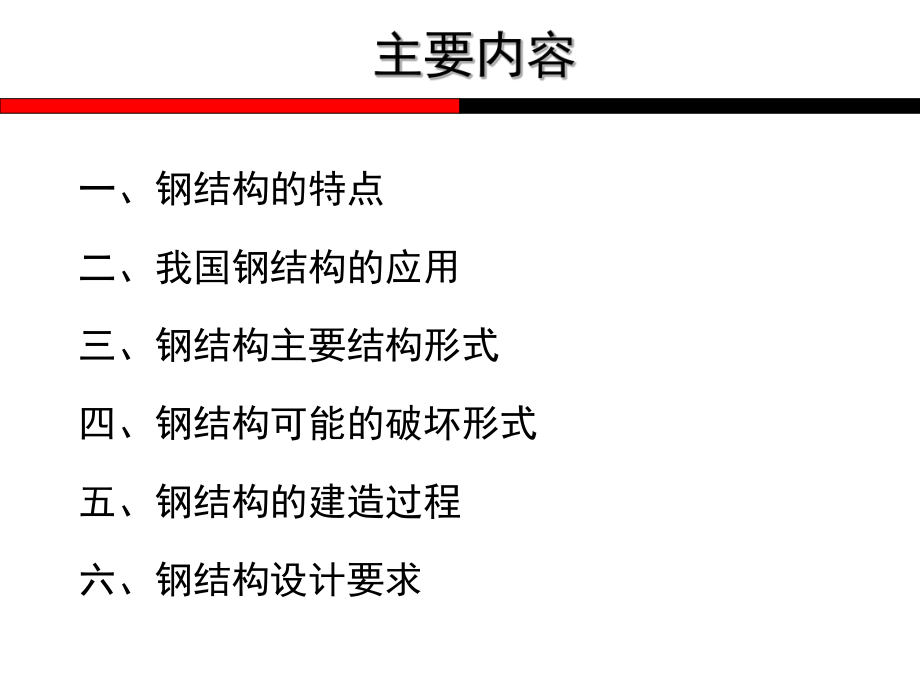

1、绪 论钢结构？哪里用？如何用？一、钢结构的特点二、我国钢结构的应用三、钢结构主要结构形式四、钢结构可能的破坏形式五、钢结构的建造过程六、钢结构设计要求钢结构钢结构 用钢板、热轧型钢或冷加工成型的薄壁用钢板、热轧型钢或冷加工成型的薄壁型钢制造而成的结构形式。型钢制造而成的结构形式。一、钢结构的特点1、强度高，塑性和韧性好 钢材钢材 比重：7850Kg/m3, 抗拉设计强度（200 ）N/mm2 重量/强度40 混凝土混凝土 比重：2500Kg/m3, 抗拉设计强度（1 ）N/mm2 重量/强度2500 木材木材 比重：500Kg/m3, 顺纹抗拉强度（10 ）N/mm2 重量/强度502、均匀性
2、好，和力学计算的假定符合3、制造简便，施工周期短自动钢板切割埋弧自动焊作业面多现场基础施工工厂钢构制作一、钢结构的特点4、质量轻一、钢结构的特点5、有效使用空间大一、钢结构的特点6、运输、安装方便一、钢结构的特点7、可拆卸、改造， 建筑垃圾少， 材料可重复利用8、密封性好一、钢结构的特点9、有一定耐热性，但抗火性能差温度对钢材力学性能的影响需采取防火对策一、钢结构的特点10、耐腐蚀性能差 热浸锌（25年） 酸洗、清洗、干燥、热浸锌、后处理 质量稳定、工业化程度高，但构件尺寸受锌槽尺寸控制 热喷铝复合涂层（25年） 喷砂 、喷锌（铝）、喷铝、喷复合涂层 不受体型大小限制、无热影响，构件形状复杂时
3、操作困难 普通防腐蚀方法（35年） 除锈、底漆、面漆 操作方便，防腐有效年限短一、钢结构的特点二、我国钢结构应用我国钢结构应用不断增加：1.钢材生产技术发展迅速，产量、质量大大提高；2.钢结构设计、加工、安装能力均已接近世界先进水平。钢结构应用种类繁多，造型新颖，规模宏大。按功能分主要应用有： 会展场馆 体育建筑 机场 剧院 高层建筑 塔桅结构 厂房 仓储 住宅 桥梁 储罐 其他构筑物二、我国钢结构应用大跨度结构会展建筑 上海新国际博览中心湖南国际会展中心广州会展中心二、我国钢结构应用2008奥运会国家体育场上海虹口足球场上海八万人体育场二、我国钢结构应用大跨度结构体育建筑 上海大剧院国家大剧
4、院大跨度结构剧院 二、我国钢结构应用浦东国际机场首都机场二、我国钢结构应用大跨度结构机场、桥梁 苏通大桥厂房轻钢厂房大众汽车三期工程山东省日照市双禾家纺轻钢车间二、我国钢结构应用活动式结构二、我国钢结构应用可拆卸或移动结构二、我国钢结构应用高层建筑二、我国钢结构应用上海环球金融中心上海金茂大厦塔桅结构输电塔电视塔通讯塔二、我国钢结构应用储罐 其他构筑物二、我国钢结构应用仓储大连北良国储粮库 净跨60m二、我国钢结构应用住宅二、我国钢结构发展方向一、设计方法和计算理论的改进 二、优质钢材的选用三、结构形式的革新 四、制造工业水平的提高 1）水工、桥梁钢结构应早日采用早日采用概率极限状态设计法。
5、2）(GB50017-2003) 向采用更为先进合理的全概全概率率极限状态设计法的方向努力。3）设计由构件或某一截面的可靠度，向以整个结整个结构体系可靠度构体系可靠度分析为目标的结构设计发展。4) 钢结构的计算理论，如稳定计算、塑性设计、优化设计以及在动力荷载作用下的性能等，都需要进一步深入研究。 1.设计方法和计算理论的改进设计方法和计算理论的改进2. 优质钢材的应用优质钢材的应用 采用高强度钢材采用高强度钢材:可以用较少的材料做成功效较高的结构，对于跨度大、荷载大的结构和移动式结构极为有利。国外已把屈服强度为700800N/mm2或更高强度的低合金结构钢列入设计规范。研究强度更高的钢材及其
6、合理使用将是重要的课题。 生产和推广应用经济断面钢材生产和推广应用经济断面钢材: :如轧制H型钢T型钢冷弯薄壁型钢彩色涂层压型钢板研制和应用高功能结构钢：研制和应用高功能结构钢：（1）耐火钢：我国已生产出了耐火耐候钢，并用于工程建设。（2）耐大气腐蚀钢（耐候钢）：研究生产新的高性能耐候钢和耐火耐候钢及涂料仍然是今后研究的重点。（3）低屈强比耐震结构钢：钢材的屈强比越低，材料破断前产生稳定塑性变形的能力越高，吸震性能越好。2. 优质钢材的应用优质钢材的应用3. 结构形式的革新结构形式的革新 新型结构：新型结构：网架和网壳结构薄壁型钢结构预应力结构悬挂结构钢混凝土组合结构钢混凝土混合结构索膜结构索
7、网结构其它杂交结构4. 制造工业水平的提高制造工业水平的提高 改进钢结构制造的工艺和进行设备更新提高机械化和自动化水平促进一些结构形成系列化、标准化、产品化，实现工厂化批量生产，作为产品投放市场，降低造价 三、钢结构结构形式按构件单元尺度分：杆系，板、壳、膜按受力特点分：桁架、框架、悬索结构、杂交结构、张拉集成结构、索膜结构、拱或拱架以长度显著大于横向尺寸的构件为基本单元的结构体系。三、钢结构结构形式杆系厚度显著小于其它两个方向尺度的结构件。三、钢结构结构形式板、壳、膜杆系与板系的联系和渗透杆系与板系的联系和渗透三、钢结构结构形式四、钢结构的可能破坏形式结构的整体失稳 结构所承受的外荷载尚未达
8、到按强度计算得到的结构破坏荷载时，结构已不能承担荷载，并产生较大变形，整个结构偏离原来的平衡位置而倒塌。结构和构件的局部失稳 结构或构件在保持整体稳定的条件下，结构中的局部构件或结构中的板件已不能承受外荷载的作用而失去稳定。 构件：受压柱、受弯梁 板件：受压翼缘、受压腹板结构的塑性破坏、脆性破坏 属结构的强度破坏。 破坏时出现明显的变形的为塑性破坏； 破坏时无明显的变形的为脆性破坏。结构的疲劳破坏 结构在反复荷载（低于屈服强度）作用下产生的破坏。结构的累积损伤破坏 结构在反复荷载（高于屈服强度）作用下，反复次数并不多的情况下产生的破坏。四、钢结构的可能破坏形式五、钢结构的建造过程和内在缺陷工厂制造工地安装钢材的检验、整理、保管施工图放样钢材加工装配成构件矫正焊接变形除锈和涂漆现场扩大拼装吊装就位临时固定调整、固定几何缺陷、材料缺陷、残余应力几何缺陷、材料缺陷、残余应力一、足够强度、刚度和稳定性，结构安全可靠；二、符合建筑使用要求，具有良好耐久性；三、节约钢材，减轻重量；四、制造简单、安装方便，节约劳动力；五、便于运输、维护；六、结构适当外露、美观。六、钢结构设计要求
