锥螺纹培训资料.ppt

《锥螺纹培训资料.ppt》由会员分享，可在线阅读，更多相关《锥螺纹培训资料.ppt（24页珍藏版）》请在第壹文秘上搜索。

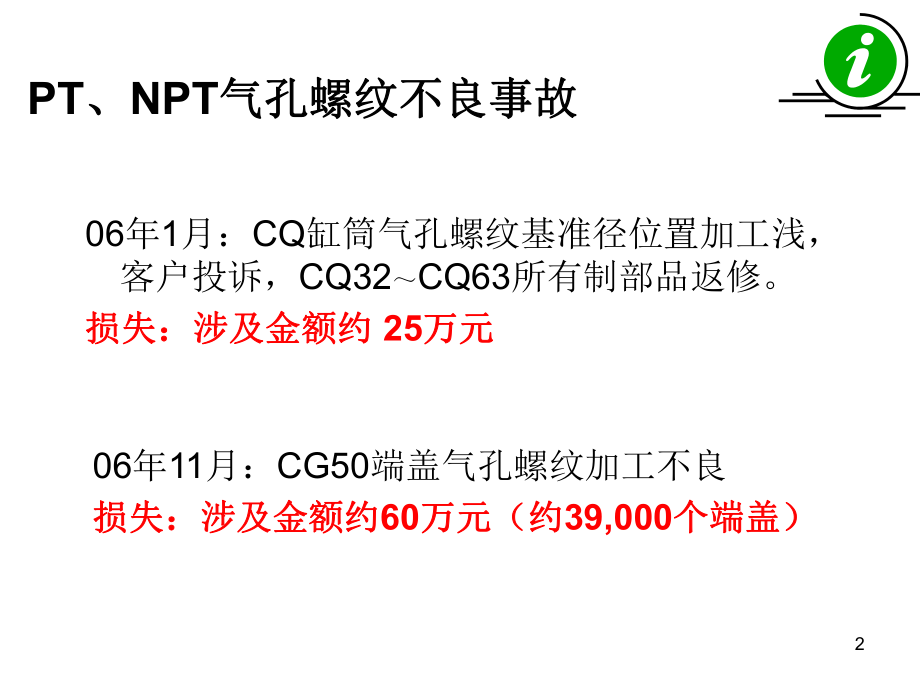

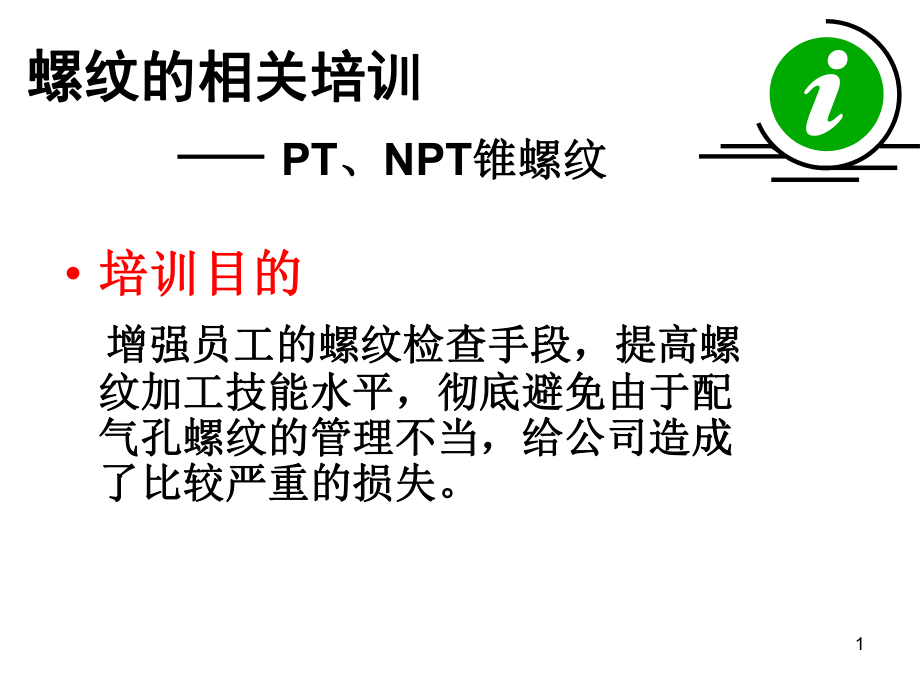

1、1螺纹的相关培训螺纹的相关培训 培训目的培训目的 增强员工的螺纹检查手段，提高螺增强员工的螺纹检查手段，提高螺纹加工技能水平，彻底避免由于配纹加工技能水平，彻底避免由于配气孔螺纹的管理不当，给公司造成气孔螺纹的管理不当，给公司造成了比较严重的损失。了比较严重的损失。PT、NPT锥螺纹锥螺纹2PT、NPT气孔螺纹不良事故气孔螺纹不良事故06年11月：CG50端盖气孔螺纹加工不良损失：涉及金额约损失：涉及金额约60万元（约万元（约39,000个端盖）个端盖）06年1月：CQ缸筒气孔螺纹基准径位置加工浅，客户投诉，CQ32CQ63所有制部品返修。损失：涉及金额约损失：涉及金额约 25万元万元3CQC

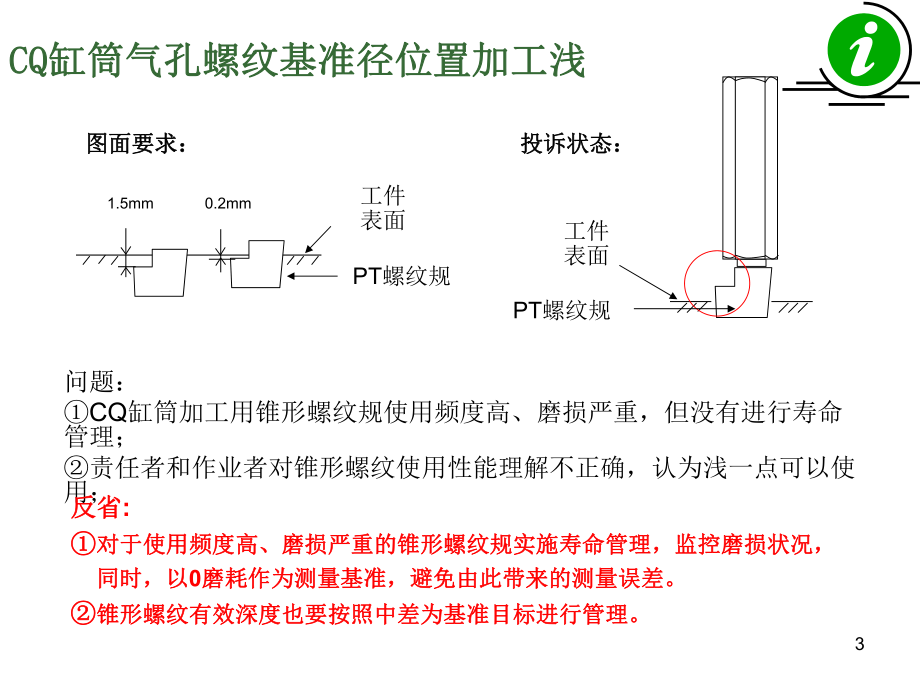

2、Q缸筒缸筒气孔螺纹基准径位置加工浅气孔螺纹基准径位置加工浅问题：CQ缸筒加工用锥形螺纹规使用频度高、磨损严重，但没有进行寿命管理；责任者和作业者对锥形螺纹使用性能理解不正确，认为浅一点可以使用；反省反省:对于使用频度高、磨损严重的锥形螺纹规实施寿命管理，监控磨损状况，对于使用频度高、磨损严重的锥形螺纹规实施寿命管理，监控磨损状况， 同时，以同时，以0磨耗作为测量基准，避免由此带来的测量误差。磨耗作为测量基准，避免由此带来的测量误差。锥形螺纹有效深度也要按照中差为基准目标进行管理。锥形螺纹有效深度也要按照中差为基准目标进行管理。0.2mm1.5mm工件表面PT螺纹规图面要求：图面要求：投诉状态：

3、投诉状态：工件表面PT螺纹规4CG50CG50前端盖气孔螺纹不良前端盖气孔螺纹不良规定流程：程序修正填写程序修改记录负责人确认生技承认开始生产错误流程：程序修正开始生产正常螺纹牙形正常螺纹牙形异常螺纹牙形异常螺纹牙形反省反省:程序修正的规定流程未遵守。程序修正的规定流程未遵守。“作业规范的不能遵守作业规范的不能遵守”好象已经成为好象已经成为了一个谁都知道存在，但谁都不知道应该如何去解决的问题。了一个谁都知道存在，但谁都不知道应该如何去解决的问题。5螺纹名称的介绍螺纹名称的介绍1、螺牙的角度2、螺距（P）3、外径：与外螺纹的螺牙相切 的假想圆柱（圆锥）的直径。4、内径：与内螺纹的螺牙相切 的假想

4、圆柱（圆锥）的直径。5、有效径：螺纹槽的宽度与螺 纹牙的宽度相等时的假想圆 柱（圆锥）的直径。6、旋合高度：在相互同心啮合 的外螺纹和内螺纹上，从与 轴线垂直的方向测得的与外 径相切的假想圆柱和与内径 相切的假想圆柱之间的距离。7、旋合率：实际旋合高度对基 准旋合高度的百分比。旋合率= 100(%)螺纹角度螺距P实际旋合高度基准旋合高度6螺纹的检查项目螺纹的检查项目a）SMC按以下五项全部合格作为螺纹检查的基础。检查项目检查方法备考1基准螺纹牙形状基准螺纹牙尺寸螺纹量规必要时可以使用形状仪测量螺纹形状。2外径（外螺纹）内径（内螺纹）游标尺、千分尺、环规、卡规、塞规、销规3有效螺纹长螺纹量规、游

5、标尺完整螺纹部分的长度4螺纹倾斜千分表、棒规、螺纹量规、角度计5螺牙的加工状态（光洁度）b）螺纹量规判定是否合格时出现不一致的场合（生产者和使用者） 以满足是否满足JIS规格的规定（考虑了可以容许的磨耗）来判定。c）螺纹量规拧入测量时不要用力过大。7管端(基准面)切口范围管端(基准面)Rc PT （内螺（内螺纹纹） ）判定方法判定方法基准径基准径CG缸筒和端盖标注的是基准径相对于圆弧高点的尺寸，我们为了方便测量，转换成了台阶下面相对于圆弧低点的位置关系。8管端(基准面)切口范围9管端(基准面)最大量程最小量程基准量程NPT （内螺（内螺纹纹） ）判定方法判定方法10最大量程标准量程最小量程MX

6、TBTBMXMNTMN最大量程最小量程标准量程螺纹光规的切口位置对应的底孔量规的切口位置MXT（最大切口）MX（最小切口）BT（最大切口）B（最小切口）MNT（最大切口）MN（最小切口）1145 万用（万用（Uni）螺纹是本公司独）螺纹是本公司独自开发的螺纹，用于管接头及调速自开发的螺纹，用于管接头及调速阀。阀。（仅限外螺纹）（仅限外螺纹） 一般的一般的锥锥螺螺纹纹（ （Rc NPT等）等）是通是通过过外螺外螺纹纹的螺牙和内螺的螺牙和内螺纹纹的螺的螺牙之牙之间间的的结结合合进进行密封，而万用螺行密封，而万用螺纹则纹则是将倒角部作密封面，因此是将倒角部作密封面，因此对对倒角部的尺寸倒角部的尺寸监

7、监控自不必控自不必说说， ，对对于于粗糙度、打痕、划粗糙度、打痕、划伤伤等也需要等也需要进进行行监监控。控。另外由于不清楚客另外由于不清楚客户户用的是万用的是万用螺用螺纹纹型的管接型的管接头头， ，还还是一般性的是一般性的管接管接头头，所以，所以对对所有的螺所有的螺纹纹都需要都需要进进行同行同样样的的监监控。控。万用（万用（Uni）螺纹及倒角形状的重要性）螺纹及倒角形状的重要性 1245用作配管连接的M螺纹，因端面为密封面，所以作到D的内径无划伤、打痕等不适合是非常重要的。万用（万用（Uni）螺纹及倒角形状的重要性）螺纹及倒角形状的重要性 13决定螺纹密封的主要因素 螺纹的形状 基准径的位置

8、螺纹的有效深度14管用螺纹的介绍管用螺纹的介绍1、PT是日本JIS规格中的管用锥形螺纹，而RC是ISO规格。2、NPT是一般用途的美国标准管用锥形螺纹。4、管用锥形螺纹主要是靠螺纹的紧密配合实现密封的，但密封几 率低，需要辅助涂抹一些密封胶。3、G螺纹是非密封用管螺纹（属于圆柱螺纹），G是ISO规格，而PF 是日本JIS规格。需要借助密封圈密封。5、另外还有不用密封胶的干密封螺纹（NPTF螺纹），下面通过NPTF 和NPT螺纹的对比说明差异： NPTF螺纹称之为干密封式锥管螺纹，它连接密封时不用润滑剂或 密封填料，主要是靠内、外螺纹牙的侧面、牙顶和牙底同时接触， 来达到密封的目的 NPT螺纹称

9、之为一般用途的锥管螺纹，它们两者的牙型角、斜度等 指标都是相同的，关键是牙顶和牙底的削平高度不一样。NPT螺纹 的牙顶和牙底都留有间隙，主要靠侧面压紧实现密封。15PT、NPT螺纹形状的变化带来的影响螺纹形状的变化带来的影响 -无法和管接头紧密接触达到密封效果无法和管接头紧密接触达到密封效果上面讲到了螺纹的侧面是一个比较重要的密封表面，如果发生破 损的话会直接影响到密封效果。由于外螺纹和内螺纹是拉紧配合， 内螺纹的内侧面显得更为重要，投诉中的CG端盖的气孔螺纹就主 要是内侧面破损严重造成的，而且牙形角也发生了变化，无法实 现紧密接触。正常螺纹牙形正常螺纹牙形异常螺纹牙形异常螺纹牙形内螺纹外螺纹

10、向外拉紧主要密封面破损对于锥螺纹加工条件变更的时必须 测量螺纹形状。16PT、NPT螺纹规径向磨损带来的影响螺纹规径向磨损带来的影响 -螺纹基准径测量误差螺纹基准径测量误差1）螺纹锥度例：3）螺纹规的检测要求4）螺纹规磨损带来的影响当锥螺纹规径向发生磨损时，螺纹规的真实基准径就会变小，当基准径变小后仍然可以继续向下拧入，直到拧到下一个符合基准径尺寸的位置。这样即使工件的螺纹本身没有任何变化，用磨损了的螺纹规检测基准径位置的结果也会比原来深，这就产生了测量误差。如果螺纹实际基准径不能满足图纸要求，也就无法与客户的管接头配合使用，进而无法实现密封。CQ缸筒就是由于螺纹规磨损后产生测量误差，不良没能

11、及时发现造成的。2）螺纹规的基准径位置基准径基准径对螺纹规实施寿命管理是十分必要的。17PT、NPT螺纹有效长度的不足带来的影响螺纹有效长度的不足带来的影响 -管接头无法拧到位，无法实现基准径的配合管接头无法拧到位，无法实现基准径的配合B1导程长度1、决定螺纹有效长的刀具尺寸。螺纹有效长=B1-导程长度有效长2、螺纹有效长螺纹基准径位置 也就是说用螺纹规检测基准径位置合格，并不能说明螺纹有效 长合格。3、如果螺纹有效长度不够，管接头拧到底也无法使基准径与气孔 螺纹的基准径实现配合，从而仍然无法实现螺纹侧面的紧密接 触，也就无法实现有效密封。所以在日常加工过程中，不能为了保证基准径位置将丝锥随意

12、磨短。 必要修磨时，必须测量螺纹的有效长度。18、氧化工序对锥螺纹基准径位置的影响、氧化工序对锥螺纹基准径位置的影响1、通过实验证明变形和氧化膜都会对螺纹基准径的位置产生影响。2、通过实验证明变形和氧化膜对CQ缸筒配气孔基准径的影响 约是变浅3/8扣4/8扣。1/2场 所： CQ现场、氧化现场品 名：缸筒 担 当：王红森、吴淑文、陈勇数 量：100本试验日期：06.5.23 06.6.6一、试验目的：一、试验目的： 通过实验，确认挤压及氧化工序对螺纹有效长影响的程度。二、试验内容及结果：二、试验内容及结果：1、步骤：（1）任意选出DT工序加工完待挤压的CQ50、CQ63缸筒各5BIN，从每BI

13、N中抽出10本 工件进行编号，共抽出100本。 （2）对側、側配气孔进行测量，并按编号记录测量结果。 （3）后委托氧化部门对此批工件氧化处理。 （4）对氧化后CQ缸筒的側、側配气孔进行测量并记录。注：实验流程：NCDT清洗精修测量1挤压清洗喷丸氧化测量22、测量方法：（1）使用同一编号的PT1/4螺纹量规、PT1/4光规及数显卡尺配合使用进行测量。（2）用数显卡尺测量PT1/4螺纹量规的总长a，并在此测量位置将数显卡尺清零。（3）用三个手指将螺纹量规轻轻旋入工件内，直到拧不动为止，测量尺寸b，所 得测量值则为被测工件的螺纹旋入深度，记录此测量值c。品 番：C2Q50R-P0657B* C2Q6

14、3R-P0658B*试 验 报 告试 验 报 告作 成承 认韩云雷06-7-11承 认王行郅06-7-10姜晓丽06-7-10缸筒外壁ab-0.2mmc-1.5mm3、测量数据（参看添付资料）： 氧化前后螺纹变化状况见下表：2/2三、试验结论：三、试验结论： 1、CQ50挤压及氧化后有 100% 螺纹规检测会变浅，其中最大会变浅0.60mm（约为4/8扣）。 2、CQ63挤压及氧化后有 71% 螺纹规检测会变浅，其中最大会变浅0.45mm（约为3/8扣）。 注：结论中涉及的数据见二、3中画圈的部分。 3、根据以上结论，申请图纸中追加氧化后螺纹基准径标准。側 构成 側 构成側 构成側 构成MAX

15、-0.45-0.310.120.16MIN0.000.000.030.02平均值-0.21-0.150.080.07CQ63试验缸筒50本（前后盖共100个螺纹孔）氧化后基准径变浅（71%）氧化后基准径变深（29%）44%37%6%13%側 构成 側 构成側 构成側 构成MAX-0.60-0.470.000.00MIN-0.060.000.000.00平均值-0.34-0.280.000.00CQ50试验缸筒50本（前后盖共100个螺纹孔）氧化后基准径变深（0%）氧化后基准径变浅（100%）50%50%0%0%19附表附表1：PT螺纹相关参数参考螺纹相关参数参考螺纹制式螺牙角度螺距牙高=0.6

16、40327p基准径处的内径基准径处的有效径有效长PT1/8550.9070.5818.5669.1476.2PT1/4551.3370.85611.44512.3019.4PT3/8551.3370.85614.95015.80610.5PT1/2551.8140.24918.63119.79313.520附表附表2：NPT螺纹相关参数参考螺纹相关参数参考螺纹制式螺牙角度螺距牙高=0.8p基准径处的内径基准径处的有效径有效长NPT1/8600.94070.7538.7769.5196.703NPT1/4601.4111.12911.31412.44310.206NPT3/8601.4111.12914.79715.92610.500NPT1/2601.8141.57118.32119.77213.50021螺纹车削加工：螺纹车削加工：一、适用范围：外螺纹加工一、适用范围：外螺纹加工二、加工程序编制注意事项：二、加工程序编制注意事项：1.螺纹加工刀具选择时应选用刀尖圆角尽量接近过标设定标准内选用刀尖圆角尽量大螺纹加工刀具选择时应选用刀尖圆角尽量接近过标设定标准内选用刀尖圆角尽量大的刀具，
