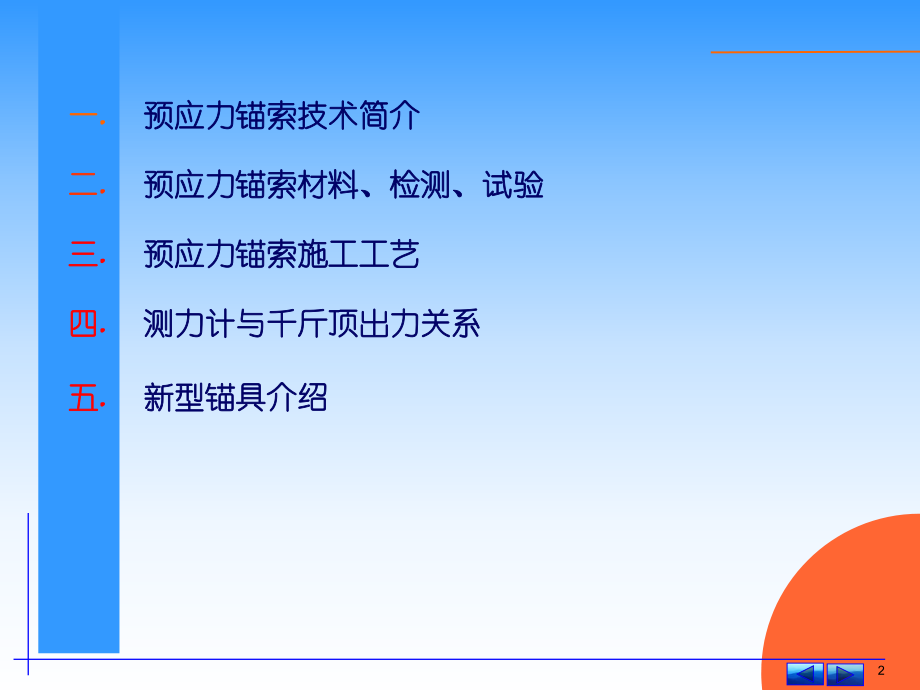

1、1预应力锚预应力锚索索施工技术探讨施工技术探讨2 一一. 预应力锚索技术简介预应力锚索技术简介 二二. 预应力锚索材料、检测、试验预应力锚索材料、检测、试验 三三. 预应力锚索施工工艺预应力锚索施工工艺 四四. 测力计与千斤顶出力关系测力计与千斤顶出力关系 五五. 新型锚具介绍新型锚具介绍3 预应力技术发展比较成熟，在各领域应用中都有广泛的应用。如地下工程围岩加固、边坡加固、建筑物基础加固、结构物内部应力调整、高层建筑物基础加固等等。应用的部门涉及到水利水电工程、铁路隧道、公路、桥梁、工业民用建筑等。 目前在工程应用上形成了三个体系：1、桥梁预应力技术2、结构预应力技术3、岩土工程预应力技术

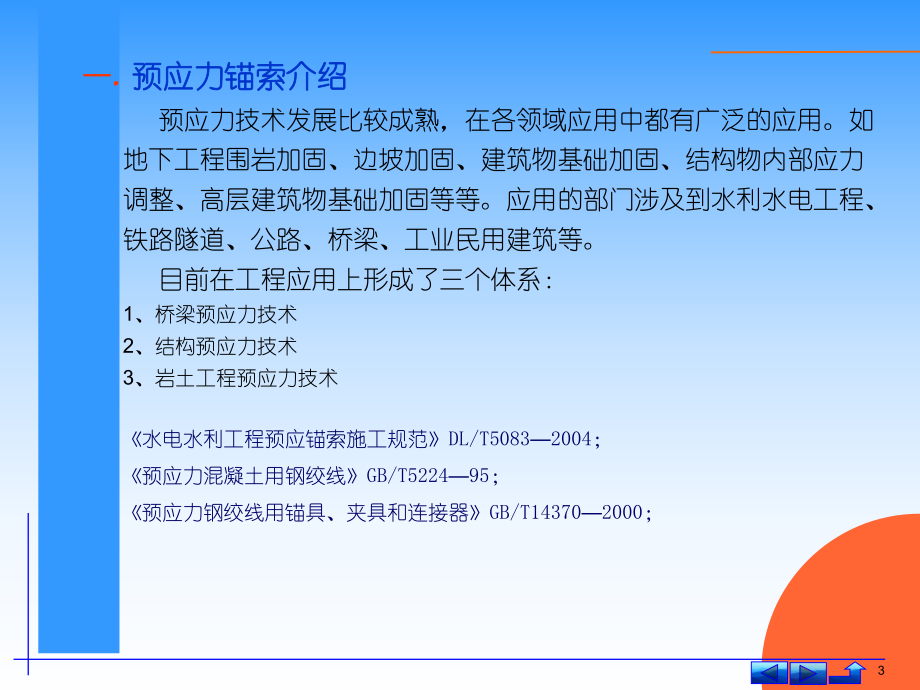

2、一一. 预应力锚索介绍预应力锚索介绍水电水利工程预应锚索施工规范DL/T50832004；预应力混凝土用钢绞线GB/T522495；预应力钢绞线用锚具、夹具和连接器GB/T143702000；4压力型锚固段压力集中型锚固段压力分散型锚固段机械式锚固段：对穿锚对穿锚：锚固端（张拉端）、张拉段（自由段） 预应力锚索：由锚具、预应力钢绞线及附件组成的结构件。锚索的分类方法有很多种。对于水电工程，按锚固型式分，有两种型式：对穿锚和端头锚。按张拉段结构型式分：有黏结锚索和无黏结锚索。 一一. 预应力锚索介绍预应力锚索介绍端头锚端头锚：主要由内锚固段、张拉段及外锚头组成的锚固体系。1）内锚固段2）张拉段3
3、）外锚头对穿锚索结构示意图对穿锚索结构示意图锚固端（张拉端）锚固端（张拉端）锚具锚具张拉段（自由段）胶结锚固段：5 一一. 预应力锚索介绍预应力锚索介绍有黏结预应力锚索有黏结预应力锚索：预应力锚索经张拉锁定灌浆后其张拉段与被锚固介质无相对滑动的预应力锚索。无粘结预应力钢绞线无粘结预应力钢绞线: : 用防腐润滑油脂和护套涂包的钢绞线。它与施加预应力的混凝土之间没有粘结力，可以永久地相对滑动，预应力全部由两端的锚具传递。对于有黏结的预应力锚索，也有本身具有防腐性能的钢绞线，如环氧喷涂钢绞线。无粘结预应力锚索无粘结预应力锚索: :由由预应力钢绞线 经专用防腐脂敷涂和外包层处理，张拉锁定后，其张拉段在
4、被锚固介质内可相对滑动的预应力锚索。6 一一. 预应力锚索介绍预应力锚索介绍工程实例工程实例7二二.预应力锚索材料、检测、试验预应力锚索材料、检测、试验2.1 钢绞线钢绞线预应力钢绞线包括无涂层和涂层高强低松弛钢绞线，一般采用标准型或压紧型1860MPa（270级）、 1960MPa（290级），工程中应用最多的是1860级。符合国家标准预应力混凝土用钢绞线。性能指标：水电水利工程预应力锚索施工规范规定检测项目：检验方法按规范附录A执行。8二二.预应力锚索材料、检测、试验预应力锚索材料、检测、试验2.2 防护套管防护套管9二二.预应力锚索材料、检测、试验预应力锚索材料、检测、试验2.3 锚具锚
5、具进场验收规定进场验收规定(1)外观检查应从每批锚具中抽取10%，且不应少于10套，少于10套者应全部检验。做外观及结构主端部、与张拉机具的匹配尺寸及表面检查，合格者方可入库。(2)硬度检查应从锚具总量中随机抽取5%，且锚板不应少于5件，夹片不应少于5副，按厂家提供的硬度范围进行测试，做硬度抽样检查。测试前应用硬度标准块校正硬度计，随后将模具和检测的夹片擦净，锚板中心打点处刨光进行测打。采用洛氏硬度计测试，在锚板中心测打3点，在夹片背面中心线上测打3点，如符合厂家出厂标准值为合格品。检验合格判定：当所有被检验的锚板和夹片的硬度值均合格时，判定该批锚板和夹片为合格品。如有一件不合格，则需另取双倍
6、数量重做检验，如仍有一件不合格，则应对该批锚板、夹片进行逐件检验，合格者方可入库使用。(3)(3)静载锚固性能试验：经上述两项试验合格后，应从同批中抽取6套组成3个预应力锚、夹具组装件，进行静载锚固性能试验。如有一个试件不符合要求，则应另取双倍数量的锚具、夹具重做试验，如仍有一个试件不符合要求，则该批锚具为不合格品。10二二.预应力锚索材料、检测、试验预应力锚索材料、检测、试验2.3 锚具锚具11二二.预应力锚索材料、检测、试验预应力锚索材料、检测、试验2.4 张拉机具的配套标定张拉机具的配套标定1、预应力工程锚索张拉前所有张拉机具应进行配套标定，张拉机具配套标定前，压力表、测力计应单独进行校
7、正合格。2、与张拉机具配套的压力表精度不应低于1.5级，张拉时压力表读数不超过表盘刻度的75%，宜选用抗震数显压力表。3、张拉机具、器具应由专人保管，定期维护，标定!标定期一般为6个月，如经检修必须重新标定。2.5 灌浆设备灌浆设备及及 浆液配合比浆液配合比1、灌浆泵配套的压力表须经校验合格。灌浆设备的压力能够满足设计要求。 2、用于灌浆的压力要通过配合比试验确定。12二二.预应力锚索材料、检测、试验预应力锚索材料、检测、试验2.6 试验与监测试验与监测1、重要岩体锚固或预应力混凝土结构工程,应进行性能试验，试验包括材料试验、锚索受力性能试验及验收试验。2、锚索受力性能试验应具有代表性，其规模
8、可视工程量大小按设计规定执行。岩体锚固试验不得少于3束，结构预应力可按隧洞洞段、渡槽节段作为试验段，大型弧门闸墩可采用工程类比法，如采用新材料、新技术、新工艺#必须经过试验验证。3、锚索受力性能试验的张拉力值应以测力计读数为准。4、验收试验应按设计要求随机抽样进行,其抽样数一般为5%，但不得少于3束，验收试验的合格标准应由设计确定。13三三. 预应力锚索施工工艺预应力锚索施工工艺3.13.1 成孔及预埋件成孔及预埋件3.23.2 编索编索3.3 3.3 运索穿索运索穿索3.43.4 锚具的安装锚具的安装3.5 3.5 预紧预紧3.73.7 灌浆灌浆3.63.6 张拉张拉14三三. 预应力锚索施
9、工工艺预应力锚索施工工艺3.1 成孔及预埋件成孔及预埋件2、放样时按锚索的设计位置及线型，在相应的结构钢筋上测量并明显标出其轴线沿程各坐标点。孔道安装精度规范上有相应的参考值。为保证混凝土结构锚索孔道质量：1、对于金属螺旋管或高密度聚乙烯波纹管，应沿孔管全长设置定位钢筋或井形定位支架，用细铁丝将其与定位钢筋或井形支架绑扎牢固“钢管应与其支架点焊固定。3、锚垫板安装精度及混凝土浇筑质量。喇叭管与孔道管轴线重合，可有效减小锚索张拉时孔口的摩擦阻力。锚垫板下面混凝土振捣密实，防止出现垫板碎裂现象碎裂现象。 预应力锚索的成孔及垫板等的安装，是保证设计质量的重要环节，若成孔偏差过大，就要影响到孔道的摩擦
10、阻力、张拉过程中孔口的摩擦阻力及夹片的阻力等。与预应力的损失有直接的关系。15三三. 预应力锚索施工工艺预应力锚索施工工艺3.2 编索编索1、钢绞线下料长度应符合锚索的设计尺寸及张拉工艺操作需要，还应考虑钢垫板、工作锚、工具锚、限位板的厚度，监测仪器的轴向高度，千斤顶的长度以及工作余度等。2、锚束制作在工作棚内清洁的工作平台上进行。钢绞线下料采用砂轮切割机下料，并保证钢绞线上无锈、无油污等现象。3、将切好的钢绞线平铺在工作台上，要求顺直、无交叉缠绕现象。将钢绞线的两端按顺序编号，采用编帘法进行编束。做法：首先医用胶布缠好，用记号笔编号（注意：一根钢绞线的两端为同一编号），然后用透明胶带缠紧。编
11、号从一侧开始1、2、3，编好号后，中间每隔1.52.0用22#铁丝按顺序逐根绑扎相连，编成一个钢绞线帘，然后按顺序卷好，每隔1m进行绑扎成束。4、安装导向帽。在锚束一端套上导向帽，导向帽与钢绞线之间要连接牢固。锚束编制完成后，必须按锚孔编号挂牌，注明完成日期、锚束长度等。锚索体的结构型式一般由设计确定。对于混凝土预埋管道，一般采用编帘法编帘法。孔口位置（0.7m0.9m）加绑两道绑线，以保证钢绞线编号连续。锚束图片1锚束图片216三三. 预应力锚索施工工艺预应力锚索施工工艺3.2 编索编索17三三. 预应力锚索施工工艺预应力锚索施工工艺3.3 运索穿索运索穿索穿索过程中，保证索体的顺直，如有扭
12、曲，随时调整，保证索体在孔内不扭曲。穿索过程中，保证索体的顺直，如有扭曲，随时调整，保证索体在孔内不扭曲。混凝土结构索体安装（如渡槽）：对有粘结锚索，为方便安装，可采取先装后浇法，即将金属螺旋管或高密度聚乙烯波纹管套在索体上，可用防水胶带把所有接头缝密封好，待检查无误后按照设计线型将其安装就位固定。（条文说明）规范中对锚索运输的要求主要是防止破坏索体结构，对于端头锚比较重要。18三三. 预应力锚索施工工艺预应力锚索施工工艺3.4 锚具的安装锚具的安装入槽、对中平齐、均匀平齐、均匀编号对应 19三三. 预应力锚索施工工艺预应力锚索施工工艺2、对于对穿锚索，为避免出现钢绞线在孔内交叉现象，应将工作
13、锚上的编号与锚索的编号一一对应。3、工作、工具夹片间隙调整均匀平齐：张拉中平齐跟进，避免出现错牙、滑丝现象。4、锚垫板附近混凝土外观检查。1、用钢丝刷将钢绞线、锚垫板表面清理干净。尤其伸长部分要不能有水泥浆等（避免出现滑丝、钢绞线锁定不牢）。3.4 锚具的安装锚具的安装编号对应 入槽、对中平齐、均匀平齐均匀20三三. 预应力锚索施工工艺预应力锚索施工工艺3.5 预紧预紧水电水利工程预应力锚索施工规范预紧目的：为了使锚索体各股预应力钢绞线在张拉时受力均。21三三. 预应力锚索施工工艺预应力锚索施工工艺3.6 张拉张拉1、锚索张拉过程中分级加载的级数与索体的长度、设计张拉力大小、孔道管的质量、套管
14、材料及张拉方式等有关，一般情况下可分为4至6级，特殊情况可采多级张拉。持荷时间3、锚索张拉过程中应采取缓慢加载，其目的是为了索体能充分调整应力，使之受力均匀。2、张拉中过程中，稳压可以保证钢绞线及锚板结构物充分变形，减少后期预应力损失。1、张拉分级及持荷时间、张拉分级及持荷时间22三三. 预应力锚索施工工艺预应力锚索施工工艺2、张拉过程中质量控制要点、张拉过程中质量控制要点 为严格控制预应力锚索张拉质量，锚索张拉均采取张拉力控制为主与伸长值校核的双控措施双控措施。 在每级加载后须同步量测其伸长值。并与同级荷载下的理论计算伸长值进行比较。以便能够及时发现问题并查明原因。 混凝土结构锚索张拉实测伸
15、长值超出理论计算伸长值6%时，应停止长拉，待查明原因并采取相应措施后，方可恢复张拉。 锚索锁定后要量测预应力钢绞线的滑移量，并计算实际伸长值，判断张拉质量是否符合规范和设计要求。3.6 张拉张拉 关于对称张拉：双侧张拉、单侧锁定，另一侧补压后锁定。 23三三. 预应力锚索施工工艺预应力锚索施工工艺3、理论伸长值理论伸长值3.6 张拉张拉直线型锚索理论伸长值曲线型锚索理论伸长值多曲线型预应力锚索锚索理论伸长值：分段计算。K 、值。(长度效应、曲率效应)张拉端的选取。24三三. 预应力锚索施工工艺预应力锚索施工工艺4、实际伸长值测量实际伸长值测量3.6 张拉张拉25三三. 预应力锚索施工工艺预应力
