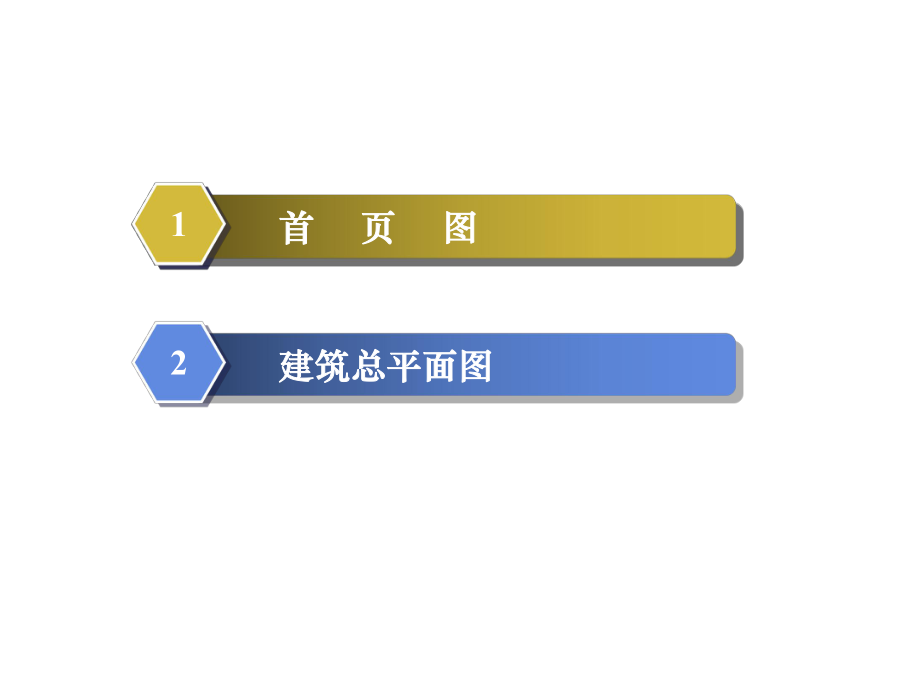

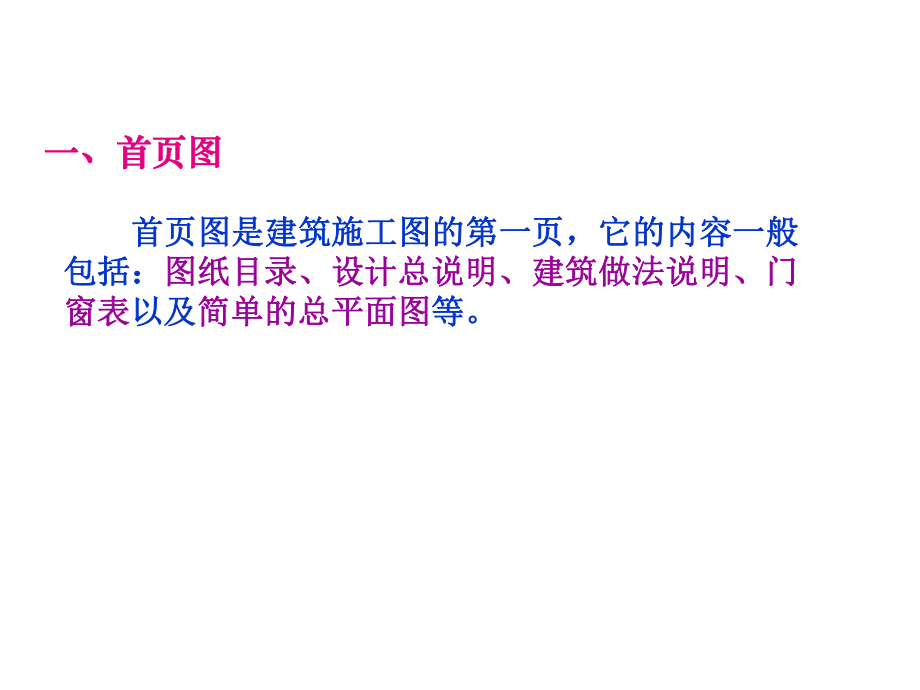

1、项目七 建筑施工图任务一 首页图和 建筑总平面图项目七建筑施工图识读 建筑总平面图建筑总平面图215.3.15.3.1组合体的类型组合体的类型5.3.15.3.1组合体的类型组合体的类型5.3.15.3.1组合体的类型组合体的类型15.3.15.3.1组合体的类型组合体的类型5.3.15.3.1组合体的类型组合体的类型5.3.15.3.1组合体的类型组合体的类型 首首 页页 图图1任务一首页图和建筑总平面图一、一、首页图首页图 首页图是建筑施工图的第一页，它的内容一般首页图是建筑施工图的第一页，它的内容一般包括：包括：图纸目录、设计总说明、建筑做法说明、门图纸目录、设计总说明、建筑做法说明、门
2、窗表窗表以及以及简单的总平面图简单的总平面图等。等。任务一首页图和建筑总平面图一、一、首页图首页图1.1.图纸目录图纸目录 图纸目录是为了图纸目录是为了便于阅图者对整套图便于阅图者对整套图样有一个概略了解和样有一个概略了解和方便查找图样而列的方便查找图样而列的表格。内容包括：图表格。内容包括：图样的名称、张数和编样的名称、张数和编号等。号等。任务一首页图和建筑总平面图一、一、首页图首页图2.2.设计设计( (施工施工) )总说明总说明 设计总说明是工程的概况和总设计要求的说设计总说明是工程的概况和总设计要求的说明。内容包括：工程概况、工程设计依据、工程明。内容包括：工程概况、工程设计依据、工程
3、设计标准、主要的施工要求和技术经济指标、建设计标准、主要的施工要求和技术经济指标、建筑用料说明、装修做法、施工图中未用图形表达筑用料说明、装修做法、施工图中未用图形表达的内容等。的内容等。 某住宅楼的设计说明摘编如下： ( (1 1) )本建筑为房地产公司经典生活住宅小区工程本建筑为房地产公司经典生活住宅小区工程9 9栋，共栋，共6 6层，住宅楼底层为车库，总建筑面积层，住宅楼底层为车库，总建筑面积3263.36m3263.36m2 2，基底面积，基底面积538.33m538.33m2 2。 ( (2 2) )本工程为二类建筑，耐火等级二级，抗震设防烈度六度。本工程为二类建筑，耐火等级二级，抗
4、震设防烈度六度。 ( (3 3) )本建筑定位见总图；相对标高本建筑定位见总图；相对标高0.0000.000相对于绝对标高值见相对于绝对标高值见总图。总图。 ( (4 4) )本工程合理使用本工程合理使用5050年；屋面防水等级年；屋面防水等级级。级。 ( (5 5) )本设计各图除注明外，标高以米计，平面尺寸以毫米计。本设计各图除注明外，标高以米计，平面尺寸以毫米计。 ( (6 6) )本图未尽事宜，请按现行有关规范规程施工。本图未尽事宜，请按现行有关规范规程施工。 ( (7 7) )墙体材料及做法：砌体结构选用材料除满足本设计要求外，墙体材料及做法：砌体结构选用材料除满足本设计要求外，还必
5、须配合当地建设行政部门政策要求。地面以下或防潮层以下的还必须配合当地建设行政部门政策要求。地面以下或防潮层以下的砌体、潮湿房间的墙，采用砌体、潮湿房间的墙，采用MU10MU10粘土多孔砖和粘土多孔砖和M7.5M7.5水泥水泥砂浆砌筑，砂浆砌筑，其余按要求选用。其余按要求选用。任务一首页图和建筑总平面图一、一、首页图首页图3.3.门窗表门窗表 为了便于装修和加工，应列有门窗表。内容包为了便于装修和加工，应列有门窗表。内容包括：括：门窗的类型、编号，对应的洞口尺寸、数量及门窗的类型、编号，对应的洞口尺寸、数量及对应的标准图集的编号等对应的标准图集的编号等。某住宅楼门窗表门窗编号标准图集图集编号洞口
6、尺寸（mm）数量备注宽高M198ZJ681GJM301900210078木门M298ZJ681GJM301800210052铝合金推拉门MC1见大样图无300021006铝合金推拉门JM1甲方自定无3000200020铝合金推拉门C1见大样图无426015006断桥铝合金中空玻璃窗C2见大样图无1800150024断桥铝合金中空玻璃窗C398ZJ721PLC70-44180015007断桥铝合金中空玻璃窗C498ZJ721PLC70-441500150010断桥铝合金中空玻璃窗C598ZJ721PLC70-441500150020断桥铝合金中空玻璃窗C698ZJ721PLC70-4412001
7、50024断桥铝合金中空玻璃窗C798ZJ721PLC70-44900150048断桥铝合金中空玻璃窗任务一首页图和建筑总平面图一、一、首页图首页图4.4.工程做法表工程做法表 建筑做法说明：建筑做法说明是对工程的细部建筑做法说明：建筑做法说明是对工程的细部构造及要求加以说明。内容包括：楼地面、内外墙、构造及要求加以说明。内容包括：楼地面、内外墙、散水、台阶等的构造做法和装修做法等。散水、台阶等的构造做法和装修做法等。 室内装修工程做法表任务一首页图和建筑总平面图5 5、建筑总平面图建筑总平面图 表示新建房屋的总体布局，简称总平面图。一般中表示新建房屋的总体布局，简称总平面图。一般中小型房屋施
8、工图的首页图中包含总平面图。大型房屋小型房屋施工图的首页图中包含总平面图。大型房屋的建筑总平面图，应单独绘制并编号。的建筑总平面图，应单独绘制并编号。一、一、首页图首页图任务一首页图和建筑总平面图二、二、建筑总平面图建筑总平面图（一）总平面图的形成（一）总平面图的形成 用水平投影的方法和相应的图例，在画有等高线用水平投影的方法和相应的图例，在画有等高线或加上坐标方格网的地形图上，绘制出新建建筑物所或加上坐标方格网的地形图上，绘制出新建建筑物所在基地范围内的总体布置图，称为总平面图。建筑总在基地范围内的总体布置图，称为总平面图。建筑总平面图表达新建建筑物的具体位置、平面形状、层数、平面图表达新建
9、建筑物的具体位置、平面形状、层数、朝向、高程以及周围环境（原有建筑或构筑物、交通朝向、高程以及周围环境（原有建筑或构筑物、交通道路、管线、电缆走向、绿化、原始地形、地貌等）道路、管线、电缆走向、绿化、原始地形、地貌等）基本情况。它是新建建筑物定位、施工放线、施工总基本情况。它是新建建筑物定位、施工放线、施工总平面设计的重要依据。平面设计的重要依据。 任务一首页图和建筑总平面图二、二、建筑总平面图建筑总平面图（二）总平面图的图示内容（二）总平面图的图示内容1标题栏、图名、比例。标题栏、图名、比例。2建筑物定位的建筑坐标或相互关系尺寸、名称或编建筑物定位的建筑坐标或相互关系尺寸、名称或编号、室内设
10、计标高及层数；号、室内设计标高及层数；3相邻有关建筑：未来计划扩建工程、计划拆除的原相邻有关建筑：未来计划扩建工程、计划拆除的原有建筑的位置或范围。有建筑的位置或范围。4附近的地形地物，如室外标高、等高线、道路、水附近的地形地物，如室外标高、等高线、道路、水沟、河流、池塘、土坡等。沟、河流、池塘、土坡等。 5道路道路(或铁路或铁路)和明沟等的起点、变坡点、转折点、和明沟等的起点、变坡点、转折点、终点的标高与坡向箭头终点的标高与坡向箭头任务一首页图和建筑总平面图6水、暖、电等管线及绿化布置情况：给水管、水、暖、电等管线及绿化布置情况：给水管、排水管、供电线路尤其是高压线路，采暖管道等排水管、供电
11、线路尤其是高压线路，采暖管道等管线在建筑基地的平面布置。管线在建筑基地的平面布置。7测量坐标网、坐标值（或建筑坐标网、坐标测量坐标网、坐标值（或建筑坐标网、坐标值）；值）； 8指北针或风向频率玫瑰图指北针或风向频率玫瑰图二、二、建筑总平面图建筑总平面图（二）总平面图的图示内容（二）总平面图的图示内容任务一首页图和建筑总平面图二、二、建筑总平面图建筑总平面图（二）建筑总平面图的图示规定（二）建筑总平面图的图示规定1 1总平面图所绘区域范围较大，一般采用较小的比例，如总平面图所绘区域范围较大，一般采用较小的比例，如15001500、1100011000。2 2新建建筑物的底层平面轮廓线用粗实线绘制
12、，并在线框内用新建建筑物的底层平面轮廓线用粗实线绘制，并在线框内用小黑圆点或数字表示建筑层数；原有建筑物、构筑物、道路、小黑圆点或数字表示建筑层数；原有建筑物、构筑物、道路、围墙等轮廓线用细实线，其中在原有建筑物四周打围墙等轮廓线用细实线，其中在原有建筑物四周打“” ” 的是的是应拆除的建筑物；计划扩建建筑物、构筑物等的轮廓线用中虚应拆除的建筑物；计划扩建建筑物、构筑物等的轮廓线用中虚线绘制。线绘制。3 3总平面图中标注的尺寸，一律以米为单位，注至小数点后总平面图中标注的尺寸，一律以米为单位，注至小数点后2-2-3 3位。图中应标注新建建筑物的底层地面标高，室外地坪标高，位。图中应标注新建建筑物的底层地面标高，室外地坪标高，道路中心线的标高等，均用绝对标高表示。道路中心线的标高等，均用绝对标高表示。4 4图中使用的图例应采用图中使用的图例应采用“国标国标”中所规定的图例。中所规定的图例。 建筑总平面图
