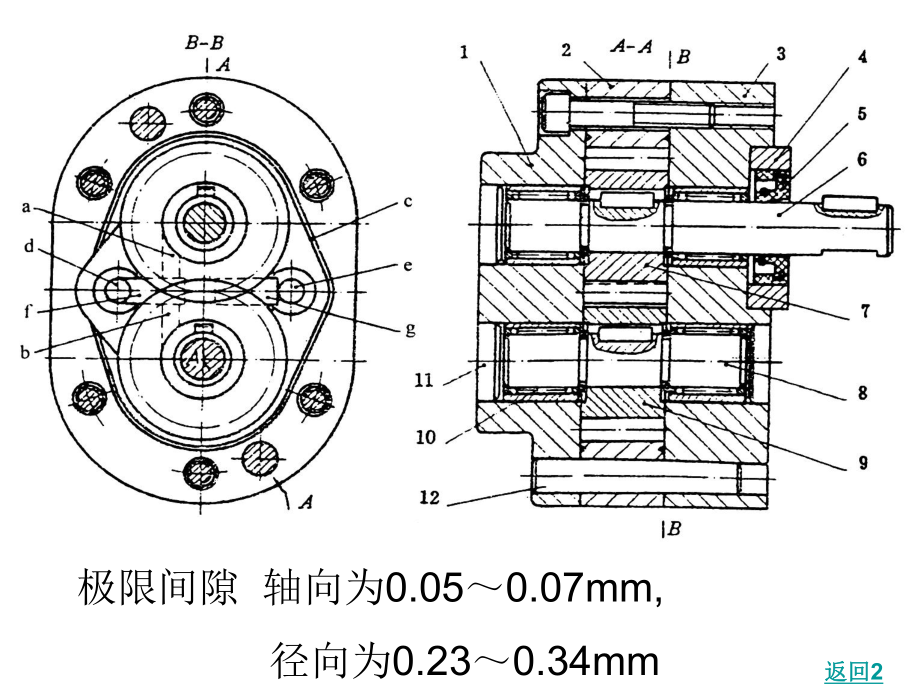

1、第二章 齿轮泵第一节 齿轮泵的结构和工作原理一、外啮合齿轮泵的结构和工作原理二、外啮合齿轮泵的困油现象三、 内啮合齿轮泵的结构和工作原理第二章 齿轮泵第一节 齿轮泵的结构和工作原理一、外啮合齿轮泵的结构和工作原理1.国产CB-B型外啮合齿轮泵的结构 (图2-1)2. 外啮合齿轮泵的工作原理 (图2-2)看动画（至3）返回返回2 极限间隙 轴向为0.050.07mm, 径向为0.230.34mm吸、排方向取决于泵的转向齿轮泵由于摩擦面多,一般只用来排送具有润滑性的油液由一对齿轮、泵体和端盖组成了泵内的工作容积,按图示方向转动时,左侧轮齿退出啮合P吸入液体,吸入腔与吸入管相连;右侧轮齿进入啮合挤压
2、液体P排出液体,为排出腔与排出管相连轴向(端面)间隙(是最主要的泄漏)：泄漏量占总泄漏量80，检修时主要检查；啮合间隙。径向(齿顶)间隙：泄漏量占1015；泵的结合面泄漏,一般不会发生；泵端盖与泵轴之间的泄漏,用油封来防止。 油封又叫旋转轴唇形密封圈,俗称皮碗轴封.它由弹性体、金属骨架和弹簧组成。 油封简单、价廉、拆装方便,对轴振动和偏心适应性好,泄漏量仅1滴/h,但功耗大.安装时唇边向油液侧,防止偏斜。内漏外漏齿轮泵泄漏途径二、外啮合齿轮泵的困油现象齿轮重迭系数1，部分时间两对相邻齿同时啮合，形成封闭空间，其容积先减小后增大，产生困油现象。导致：轴承负荷(径向力)增大，产生振动和噪音，容积效
