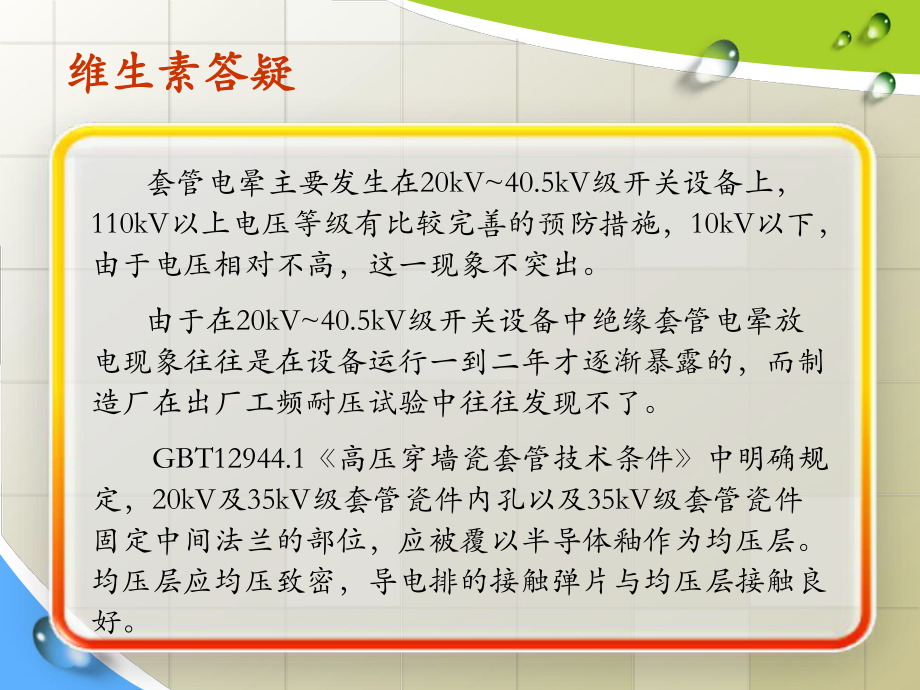

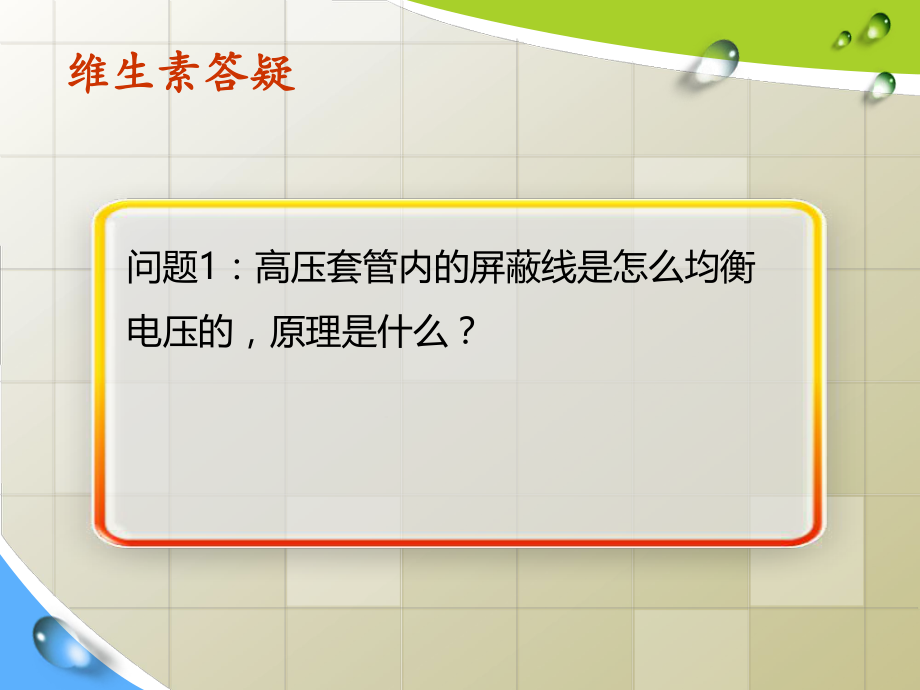

1、维生素答疑问题1：高压套管内的屏蔽线是怎么均衡电压的，原理是什么？维生素答疑维生素答疑 套管电晕主要发生在20kV40.5kV级开关设备上，110kV以上电压等级有比较完善的预防措施，10kV以下，由于电压相对不高，这一现象不突出。 由于在20kV40.5kV级开关设备中绝缘套管电晕放电现象往往是在设备运行一到二年才逐渐暴露的，而制造厂在出厂工频耐压试验中往往发现不了。 GBT12944.1高压穿墙瓷套管技术条件中明确规定，20kV及35kV级套管瓷件内孔以及35kV级套管瓷件固定中间法兰的部位，应被覆以半导体釉作为均压层。均压层应均压致密，导电排的接触弹片与均压层接触良好。维生素答疑维生素答
2、疑问题2：母排穿线螺栓为什么从下到上，穿孔有无规范？维生素答疑维生素答疑 电气铜排连接时螺丝的方向只要能够保证有足够的对地安全距离，方向朝那无所谓，但必须统一方向，并且保证螺丝杆的长度一致，螺丝拧紧后露出3-5扣为宜，从美观大方的角度看，朝上比较美观，施工方便，但不宜检查，朝下宜于检查宜于检查，施工也可。维生素答疑维生素答疑问题3：开关柜母排的压接面积多少合适，有没有标准？维生素答疑维生素答疑 GB50149-2010电气装置安装工程 母线装置施工及验收规范 3.2.2 矩形母线搭接应符合表3.2.2规定；当母线与设备接线端子连接时，应符合现行国家标准GBT 5273变压器、高压电器和套管的接
3、线端子的有关规定。（GBT 5273-2016高压电器端子尺寸标准化已经替代前标准）维生素答疑维生素答疑维生素答疑维生素答疑维生素答疑维生素答疑问题4：母排热缩管的使用时有那些注意事项？维生素答疑维生素答疑 加装母排热缩管时使用要求和注意事项加装母排热缩管时使用要求和注意事项1. 清楚母线上的毛刺、尖角，以防在回缩过程中刺穿热缩管造成开裂。2. 使用热缩管前，必须预先用快干型清洁剂，清洗母线连接部分的油污后，方可将热缩管套在母排上热缩。3. 切割热缩套管时，切口应整齐、光滑，不得产生毛刺或裂口，以避免加热收缩时产生应力集中，沿裂口蔓延。4. 收缩热缩管可以使用：恒温烘箱、丙烷灯、液化气明灯、汽
4、油喷灯和工业电热风枪。维生素答疑维生素答疑 加装母排热缩管时使用要求和注意事项加装母排热缩管时使用要求和注意事项5. 采用工业电吹风或液化气喷枪时，必须从一端向另一端均匀加热或从中间向两端均匀加热至热缩管收缩。（不可从两端向中间加热，造成空气鼓包现象）。6. 采用加热枪（一般温度400度到600度）和各种产生蓝色明火（800度以上）的加热工具，必须注意火与热缩管的距离，即45cm均与移动，火焰的外焰与热缩管表面成45度角，并且要边移边加热，不可过于靠近表面或集中在一处加热，否则会产生薄厚不均或烧伤套管。维生素答疑维生素答疑 加装母排热缩管时使用要求和注意事项加装母排热缩管时使用要求和注意事项7
5、. 对于有弯母线，要将弯角处的热缩管整理好，以防产生皱纹。8. 母线在烘箱中均匀加热回缩温度在100度130度之间，时间510分钟。对于较大规格母线，时间为2030分钟。维生素答疑维生素答疑问题5：配电柜安装时，倾斜度范围是多少，有什么标准？维生素答疑维生素答疑 GB50171-2012电气装置安装工程 盘、柜及二次回路接线施工及验收规范维生素答疑维生素答疑问题6：母线柜与分段柜之间的连接母排与绝缘子之间的空隙偏大（如图），是否可在两者之间增加垫片再进行连接？维生素答疑维生素答疑 母线柜与分段柜之间的连接母排与绝缘子之间的空隙偏大，主要原因是盘柜厂家尺寸没处理好，或安装出现偏差。可以在瓷瓶和铜
6、排之间加垫一片铜排当垫块。维生素答疑维生素答疑问题7：绝缘子与机械执行机构连接处粗糙，是否会对使用有影响？维生素答疑维生素答疑 绝缘子与机械执行机构连接处粗糙，出现裂纹会影响使用安全。 隔离闸刀处绝缘子有支柱绝缘子和旋转绝缘子，旋转绝缘子经常处于运动状态，是否操作到位，直接影响到供电安全。绝缘子不好要更换，螺丝调整要到位。 维生素答疑维生素答疑维生素答疑维生素答疑问题8：槽型桥架与梯形桥架各自的优缺点及用途的区别？维生素答疑维生素答疑一、槽式桥架:槽式桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆
7、的防护都有较好效果。 槽式桥架一般是属于封闭类型的桥架，没有开孔，所以在散热方面较差，而梯式桥架的槽底是有很多腰形孔，散热性能相对来说会更好。维生素答疑维生素答疑二、梯式桥架： 梯式桥架具有重量轻，成本低，造型别具一格，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯式桥架的产品重量较轻，在施工过程中更加方便快捷的安装，运输装卸过程也会更快速。维生素答疑维生素答疑问题9：高压变频器、干式变压器、环网柜到货前需作那些准备工作？维生素答疑维生素答疑 1. 首先出厂设备要验收，确认设备满足订货条件。厂家试验完成并合格。 2. 了解核实设备尺寸，与现场进门和基础是否满足要求。 3. 电缆进出线位置是否相对应，主要注意基础留孔，与相互关联设备对应。例如：配变外形大小，进出线位置，与低压柜连接方向，连接排尺寸，接地排位置等；高压变频器进出线位置，通风系统位置，外形尺寸关联等；环网柜进出线电缆位置，外形尺寸及布置等。维生素答疑维生素答疑问题10：主变与10KV开关柜母线桥穿线孔后期如何封堵？维生素答疑维生素答疑 1. 垫实砌回墙体封堵即可。做到支撑牢固不会下沉，不引起振动。 2. 注意母线桥正确接地。箱体连接接地连接，箱体整体接地。维生素答疑维生素答疑
