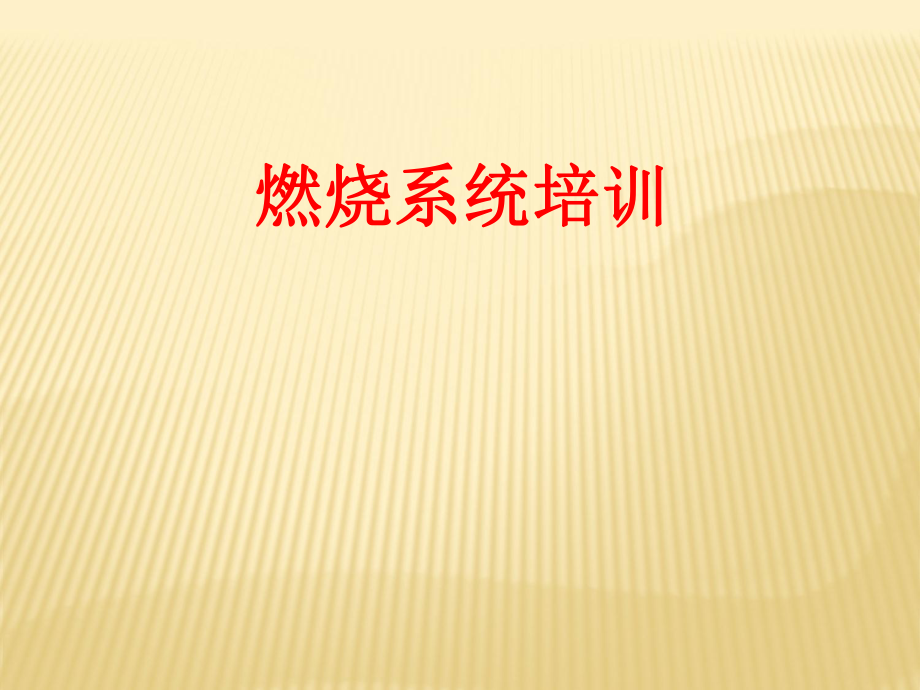

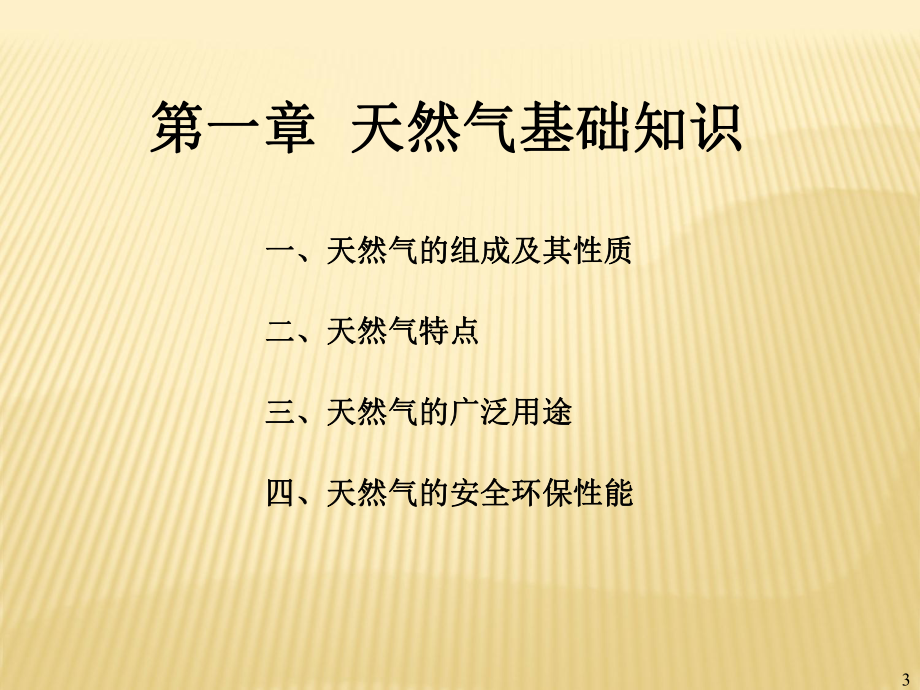

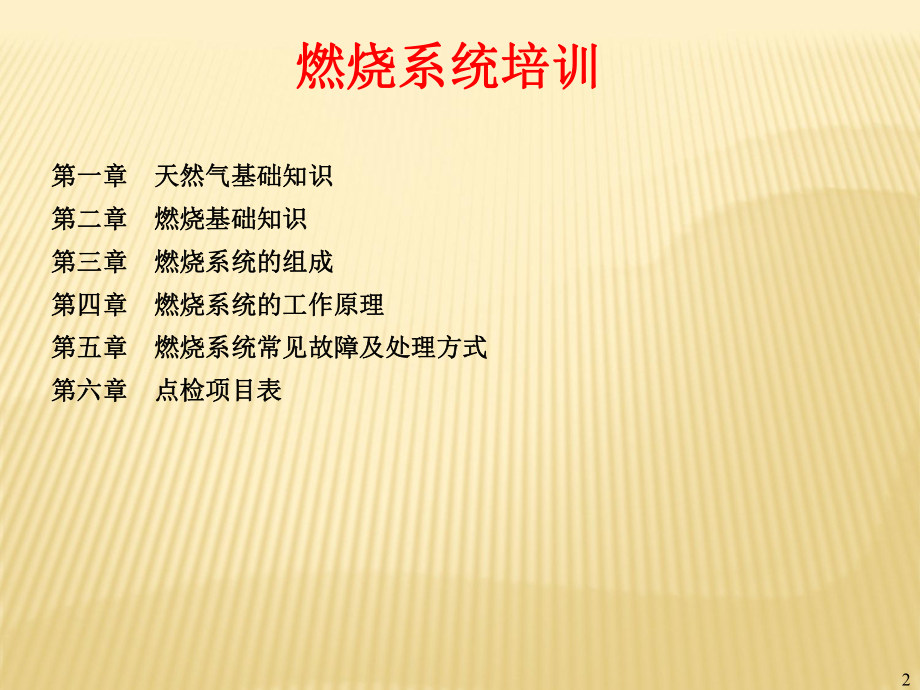

1、燃烧系统培训燃烧系统培训2燃烧系统培训燃烧系统培训第一章第一章 天然气基础知识天然气基础知识第二章第二章 燃烧基础知识燃烧基础知识第三章第三章 燃烧系统的组成燃烧系统的组成第四章第四章 燃烧系统的工作原理燃烧系统的工作原理第五章第五章 燃烧系统常见故障及处理方式燃烧系统常见故障及处理方式第六章第六章 点检项目表点检项目表3第一章第一章 天然气基础知识天然气基础知识一、天然气的组成及其性质一、天然气的组成及其性质 二、天然气特点二、天然气特点三、天然气的广泛用途三、天然气的广泛用途四、天然气的安全环保性能四、天然气的安全环保性能4一、一、 天然气的组成及其性质天然气的组成及其性质1、天然气是一种

2、多组分的混合气态燃料，主要成分是烷烃，其中甲烷占、天然气是一种多组分的混合气态燃料，主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷。它主要存在于油田和天然绝大多数，另有少量的乙烷、丙烷和丁烷。它主要存在于油田和天然气田。天然气燃烧后无废渣、废水产生，相较煤炭、石油等能源有使气田。天然气燃烧后无废渣、废水产生，相较煤炭、石油等能源有使用安全、热值高、洁净等优势，是一种非常清洁的能源。用安全、热值高、洁净等优势，是一种非常清洁的能源。天然气比重约为0.65，爆炸极限为5%-15%（体积百分比），燃点约650。气液比625:1，热值约为8000Kcal/Nm39000Kcal/Nm3

3、 天然气甲烷CH4 （88%）乙烷C2H6(7%）丙烷C3H8(1.8%)氮N2（1.2%)，其他（2%）5几种燃气着火浓度对比燃料 下限上限甲烷（CH4）515乙烷（C2H6）3.212.8丙烷（C3H8）2.49.5丁烷（C4H10）1.98.4几种燃气理论燃烧温度对比燃料 温度甲烷（CH4）1917乙烷（C2H6）1948丙烷（C3H8）1967丁烷（C4H10）19726二、二、 天然气的特点天然气的特点经济实惠天然气是洁净燃气，供应稳定，价格低廉，排放物洁净，减经济实惠天然气是洁净燃气，供应稳定，价格低廉，排放物洁净，减少对空气质量的破坏。少对空气质量的破坏。安全可靠天然气无毒、易散

4、发，比重轻于空气，不宜积聚成爆炸性气安全可靠天然气无毒、易散发，比重轻于空气，不宜积聚成爆炸性气体，是较为安全的燃气。体，是较为安全的燃气。天然气耗氧情况计算：天然气耗氧情况计算：1立方米天然气（纯度按立方米天然气（纯度按100%计算）完全燃烧约计算）完全燃烧约需需2.0立方米氧气，大约需要立方米氧气，大约需要10立方米的空气。立方米的空气。天然气自然温度：天然气自然温度：630-730，汽油自然温度：，汽油自然温度：220-471。天然气辛烷值：天然气辛烷值：120-130，汽油辛烷值常规：，汽油辛烷值常规：90 、93，抗爆性能优，抗爆性能优天然气气液比大，方便运输，常规储存方式为：天然气

5、气液比大，方便运输，常规储存方式为：LNG(液化天然气）、液化天然气）、CNG（压缩天然气）（压缩天然气）7三、三、 天然气的广泛用途天然气的广泛用途应用领域应用领域（1 1）民用燃料：天然气价格低廉、热值高、安全性能、环境性能好，是）民用燃料：天然气价格低廉、热值高、安全性能、环境性能好，是民用燃气的首选燃料。民用燃气的首选燃料。（2 2）工业燃料：以天然气代替煤，用于工厂采暖，生产用锅炉以及热电）工业燃料：以天然气代替煤，用于工厂采暖，生产用锅炉以及热电厂燃气轮机锅炉。厂燃气轮机锅炉。（3 3）工艺生产：如烤漆生产线，烟叶烘干、沥青加热保温等）工艺生产：如烤漆生产线，烟叶烘干、沥青加热保温

6、等1 1、天然气发电，具有缓解能源紧缺、降低燃煤发电比例，减少环境污染、天然气发电，具有缓解能源紧缺、降低燃煤发电比例，减少环境污染的有效途径。的有效途径。2 2、天然气化工工业，天然气是制造氮肥的最佳原料，具有投资少、成本、天然气化工工业，天然气是制造氮肥的最佳原料，具有投资少、成本低、污染少等特点。低、污染少等特点。3 3、城市燃气事业，特别是居民生活用燃料。、城市燃气事业，特别是居民生活用燃料。4 4、压缩天然气汽车，以天然气代替汽车用油，具有价格低、污染少、安、压缩天然气汽车，以天然气代替汽车用油，具有价格低、污染少、安全等优点。全等优点。 8四、天然气的安全环保性能四、天然气的安全环

7、保性能天然气是洁净能源，它的使用有利于大气环境保护，尤其是二氧化硫为天然气是洁净能源，它的使用有利于大气环境保护，尤其是二氧化硫为主体的空气污染将得到有效抑制，城市空气质量将得到明显改善。主体的空气污染将得到有效抑制，城市空气质量将得到明显改善。采用天然气作为燃料采用天然气作为燃料 能减少二氧化硫和粉尘排放量近能减少二氧化硫和粉尘排放量近100%100% 能减少二氧化碳排放量能减少二氧化碳排放量60%60% 能减少氮氧化合物排放量能减少氮氧化合物排放量50%50% 有助消除酸雨形成，缓解地球温室效应有助消除酸雨形成，缓解地球温室效应天然气比空气轻，泄漏后容易扩散，爆炸极限天然气比空气轻，泄漏后

8、容易扩散，爆炸极限5%-15%5%-15%，比液化石油气，比液化石油气2.4%-9.5%2.4%-9.5%，下限高，相对安全。，下限高，相对安全。9第二章第二章 燃烧基础知识燃烧基础知识一、安全燃烧必要条件一、安全燃烧必要条件 二、燃烧基本理论二、燃烧基本理论三、燃烧器分类三、燃烧器分类10一、安全燃烧必要条件一、安全燃烧必要条件燃燃 料料 供供 应应 火焰监测与保护火焰监测与保护 燃料控制阀燃料控制阀 混合装置混合装置 燃烧器燃烧器 空气控制阀空气控制阀 空气供应空气供应 点火源点火源 燃烧三要素：可燃物、可燃物与助燃物混合物达到着火浓度、点火源；燃烧三要素：可燃物、可燃物与助燃物混合物达到

9、着火浓度、点火源；满足燃烧三要素条件即可发生燃烧、爆炸状况，安全燃烧是在燃烧三要满足燃烧三要素条件即可发生燃烧、爆炸状况，安全燃烧是在燃烧三要素的基础上实现安全控制，满足安全条件的前提下，使可燃物燃烧以素的基础上实现安全控制，满足安全条件的前提下，使可燃物燃烧以满足人们对燃烧热源的需求。满足人们对燃烧热源的需求。11闪燃闪燃闪燃是指易燃或可燃液体挥发出来的蒸气与空气混合后，遇火源发闪燃是指易燃或可燃液体挥发出来的蒸气与空气混合后，遇火源发生一闪即灭的燃烧现象。发生闪燃现象的最低温度点称为闪点。生一闪即灭的燃烧现象。发生闪燃现象的最低温度点称为闪点。着火着火着火指可燃物质在空气中受到外界火源或高

10、温的直接作用，开始起着火指可燃物质在空气中受到外界火源或高温的直接作用，开始起火持续燃烧的现象。这个物质开始起火持续燃烧的最低温度点称为燃火持续燃烧的现象。这个物质开始起火持续燃烧的最低温度点称为燃着火点。着火点。自燃自燃自燃物质在缓慢氧化的过程中会产生热量。如果产生的热量不能及自燃物质在缓慢氧化的过程中会产生热量。如果产生的热量不能及时散失就会越积越多，靠热量的积聚达到一定的温度时，不经点火也时散失就会越积越多，靠热量的积聚达到一定的温度时，不经点火也会引起自发的燃烧而发生的燃烧现象叫做自燃。自燃的热能来源：会引起自发的燃烧而发生的燃烧现象叫做自燃。自燃的热能来源：a.外部热能的逐步积累，多

11、是物理性的。外部热能的逐步积累，多是物理性的。b.物质自身产生热量，多是化学性。物质自身产生热量，多是化学性。爆炸爆炸爆炸指物质在瞬间急剧氧化或分解反应产生大量的热和气体，并以爆炸指物质在瞬间急剧氧化或分解反应产生大量的热和气体，并以巨大压力急剧向四周扩散和冲击而发生巨大响声的现象。巨大压力急剧向四周扩散和冲击而发生巨大响声的现象。12二、燃烧基础理论二、燃烧基础理论天然气燃烧化学方程：天然气燃烧化学方程： CH4+2O2CO2+2H2O+ CH4+2O2CO2+2H2O+热热液化石油气燃烧化学方程：液化石油气燃烧化学方程：C3H8+5O23CO2+4H2O+C3H8+5O23CO2+4H2O

12、+热热 空气的主要成份为空气的主要成份为21%21%的氧气和的氧气和79%79%的氮气。氧气和氮气的比例大致为的氮气。氧气和氮气的比例大致为1:4,1:4,根据化学反应方程，实现洁净燃烧，根据化学反应方程，实现洁净燃烧，1m31m3天然气需要消耗天然气需要消耗10m310m3空气，空气，1m31m3液化石油气气需要消耗液化石油气气需要消耗25m325m3空气。这种空气。这种燃烧完全洁净燃烧所需求燃烧完全洁净燃烧所需求的空气消耗系数为空燃比。的空气消耗系数为空燃比。工业中燃烧常规为过剩空气燃烧，过剩工业中燃烧常规为过剩空气燃烧，过剩系数系数在在1.051.2013天然气燃烧步骤：天然气燃烧步骤：

13、甲烷+氧气二氧化碳+水+热 第一步：甲烷+氧气乙醇 第二步：乙醇+氧气二价乙醇 第三步：二价乙醇甲醛+水 第四步：甲醛+氧甲酸 第五步：甲酸一氧化碳+水 第六步：一氧化碳+氧二氧化碳燃烧并不是一步完成，需要一系列复杂的化学反应过程，逐步完成，最终生成二氧化碳、水、热量CO2+H2O+热量CH4+O214三、燃烧器分类三、燃烧器分类按应用：锅炉燃烧器、工业燃烧器按应用：锅炉燃烧器、工业燃烧器按燃气空气混合方式：预混式、内混式、部分预混式按燃气空气混合方式：预混式、内混式、部分预混式按燃料：燃气型、燃油型、油气两用型按燃料：燃气型、燃油型、油气两用型按火焰控制方式：单段火、两段火、三段火、比调式按

14、火焰控制方式：单段火、两段火、三段火、比调式按助燃风形式：鼓风式、引风式、大气式按助燃风形式：鼓风式、引风式、大气式按燃烧器结构形式：枪式、箱式、线形按燃烧器结构形式：枪式、箱式、线形按温度：高温燃烧器（按温度：高温燃烧器（500以上），中低温燃烧器以上），中低温燃烧器15第三章：燃烧系统组成第三章：燃烧系统组成 一、一、 燃烧器燃烧器 二、二、 管路系统管路系统 三、三、 控制柜控制柜 四、四、 控制散件控制散件 五、五、 助燃风机助燃风机16用于空气与燃料的配比及充分混合燃烧，释放热量常包括：烧嘴本体（混合锥、发射套筒）、火花塞/点火棒等1、燃烧器、燃烧器17燃烧系统管路系统，为燃烧系统提

15、供稳定的燃气供应，主要有主管路、点火管路、放散管路构成，自带过滤，调压功能，双关断阀关断，高、低压力保护，比调控制燃气流量。燃烧系统管路系统外网燃气压力需求：3080Kpa。2、管路系统、管路系统18手阀：主管路配有进口手阀和出口手阀，小火管路配置小火手阀，放散管路配有放散手阀，手动关断和开启燃气，正常使用时常开状态，长时间停机（48h以上）或出现故障需要维修时，手动关闭。19过滤器：过滤燃气中的杂质，20压力表及压力表球阀：显示燃气压力，球阀用于维护和更更换压力表，常规球阀关闭状态，观测压力时打开，能够延长压力表使用寿命。21调压器：根据燃烧器需求调整燃气压力，调压范围3-7kpa，弹簧向下

16、压调压器出口压力增大，反之减小。小火管路设置单独的点小火 压力调压器，保证点火管路的燃气压力稳定。22压力开关：检测燃气压力是否异常，低压开关控制燃气压力过低关闭系统，高压开关控制燃气压力过高关闭系统，检漏开关根据检漏程序，实时检测燃气压力是否异常。23关断阀：保证燃烧系统出现任何不安全因素及故障时，双关断阀瞬时关断（小于1s）燃气供应，从而保证燃烧系统的安全性能。24燃气流量调节阀：根据温度信号调整燃气流量大小，从而控制火焰输出量大小，从而达到恒温控制。25小火电磁阀：自动控制小火燃气的开关，实现自动点小火功能。放散电磁阀：根据程序自动放散双关断阀之间的燃气，保证主阀后没有燃气存留，保证燃烧系统的安全性能。26供电220V/50HZ,10A3、控制柜、控制柜燃烧系统控制柜指示灯： 电源指示、检漏报警、燃烧报警、超温报警、风机运行、联锁指示、吹扫指示、点火指示、运行指示、本地指示、远程指示按钮：燃烧启动、燃烧停止、报警复位、急停按钮两位开关：电源开关、本地/远程温度表：超温限位表、温度控制表27燃烧程序控制器：燃烧安全程序控制，燃烧系统满足安全条件下，自动吹扫、点小火、转大火、出现任何
