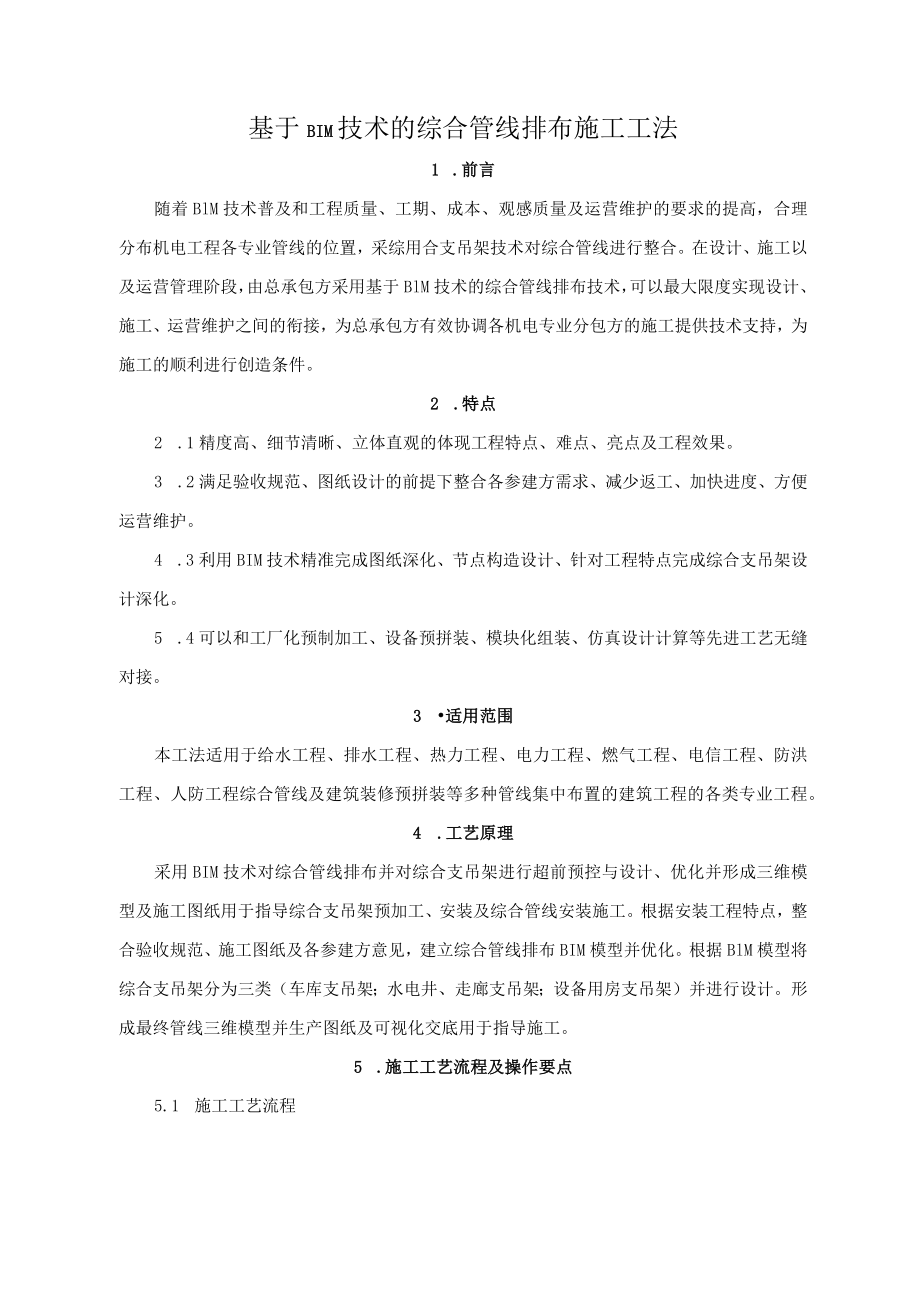

1、基于BIM技术的综合管线排布施工工法1 .前言随着BlM技术普及和工程质量、工期、成本、观感质量及运营维护的要求的提高，合理分布机电工程各专业管线的位置，采综用合支吊架技术对综合管线进行整合。在设计、施工以及运营管理阶段，由总承包方采用基于BlM技术的综合管线排布技术，可以最大限度实现设计、施工、运营维护之间的衔接，为总承包方有效协调各机电专业分包方的施工提供技术支持，为施工的顺利进行创造条件。2 .特点2 .1精度高、细节清晰、立体直观的体现工程特点、难点、亮点及工程效果。3 .2满足验收规范、图纸设计的前提下整合各参建方需求、减少返工、加快进度、方便运营维护。4 .3利用BIM技术精准完成
2、图纸深化、节点构造设计、针对工程特点完成综合支吊架设计深化。5 .4可以和工厂化预制加工、设备预拼装、模块化组装、仿真设计计算等先进工艺无缝对接。3 适用范围本工法适用于给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程综合管线及建筑装修预拼装等多种管线集中布置的建筑工程的各类专业工程。4 .工艺原理采用BIM技术对综合管线排布并对综合支吊架进行超前预控与设计、优化并形成三维模型及施工图纸用于指导综合支吊架预加工、安装及综合管线安装施工。根据安装工程特点，整合验收规范、施工图纸及各参建方意见，建立综合管线排布BIM模型并优化。根据BlM模型将综合支吊架分为三类（车库
3、支吊架；水电井、走廊支吊架；设备用房支吊架）并进行设计。形成最终管线三维模型并生产图纸及可视化交底用于指导施工。5 .施工工艺流程及操作要点5.1 施工工艺流程准备工作一CAD图纸优化一建立BlM综合管线模型-BIM模型分析与优化一综合支吊架设计一图纸生成及可视化交底一工厂化预制与管线安装。5.2操作要点5.2.1CAD图纸优化利用传统的CAD图纸，将根据初期各专业图纸会审记录、专业施工历史经验并将机电各个专业图纸合并到一张图纸上，在现有二维图纸基础上解决明显的管线排布问题，通过汇总选出本工程的重难点位置。在现有验收规范的基础上对重难点进行分析、调整优化、形成初稿，作为BlM建模的基础图纸，提

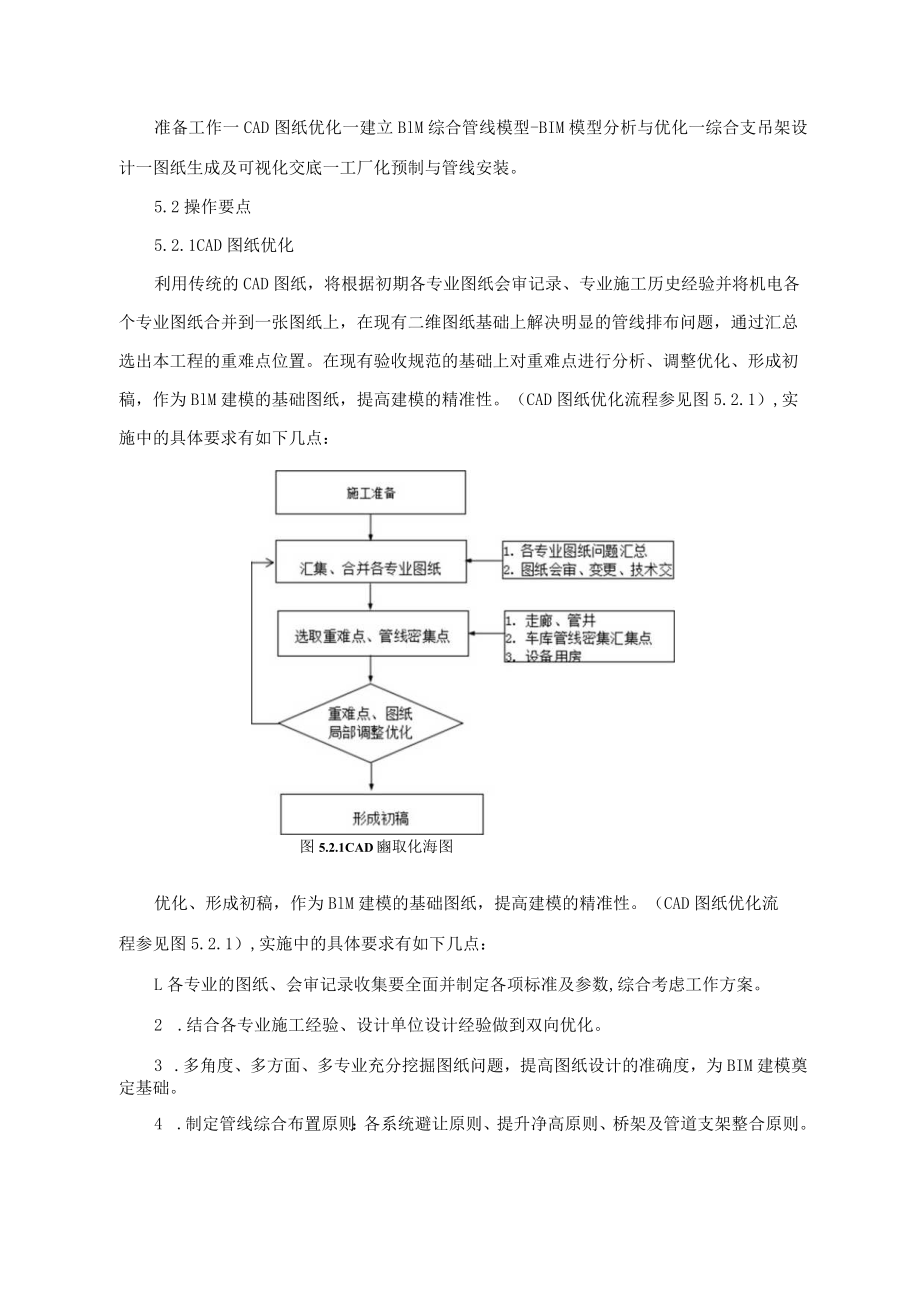

4、高建模的精准性。（CAD图纸优化流程参见图5.2.1）,实施中的具体要求有如下几点：图5.2.1CAD豳取化海图优化、形成初稿，作为BlM建模的基础图纸，提高建模的精准性。（CAD图纸优化流程参见图5.2.1）,实施中的具体要求有如下几点：L各专业的图纸、会审记录收集要全面并制定各项标准及参数,综合考虑工作方案。2 .结合各专业施工经验、设计单位设计经验做到双向优化。3 .多角度、多方面、多专业充分挖掘图纸问题，提高图纸设计的准确度，为BIM建模奠定基础。4 .制定管线综合布置原则：各系统避让原则、提升净高原则、桥架及管道支架整合原则。5 .2.2建立BlM综合管线模型依据双向优化的施工图纸，

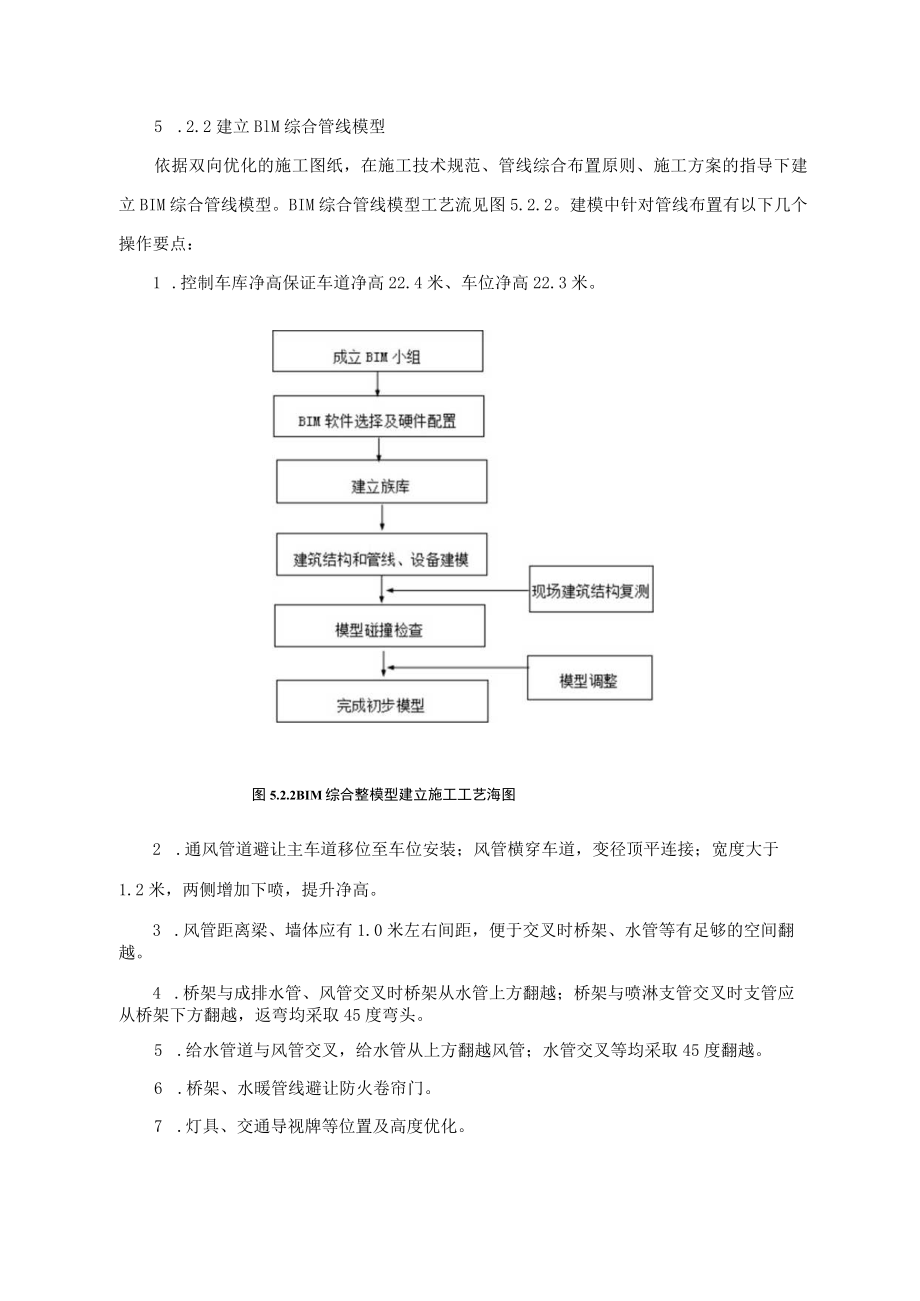

5、在施工技术规范、管线综合布置原则、施工方案的指导下建立BIM综合管线模型。BIM综合管线模型工艺流见图5.2.2。建模中针对管线布置有以下几个操作要点：1 .控制车库净高保证车道净高22.4米、车位净高22.3米。图5.2.2BIM综合整模型建立施工工艺海图2 .通风管道避让主车道移位至车位安装；风管横穿车道，变径顶平连接；宽度大于1.2米，两侧增加下喷，提升净高。3 .风管距离梁、墙体应有1.0米左右间距，便于交叉时桥架、水管等有足够的空间翻越。4 .桥架与成排水管、风管交叉时桥架从水管上方翻越；桥架与喷淋支管交叉时支管应从桥架下方翻越，返弯均采取45度弯头。5 .给水管道与风管交叉，给水管
6、从上方翻越风管；水管交叉等均采取45度翻越。6 .桥架、水暖管线避让防火卷帘门。7 .灯具、交通导视牌等位置及高度优化。8 .设备机房重点考虑设备基础定位、管线布局清晰美观、合理、便于安装及维修。9 .水、电管井及走廊重点考虑安装操作间距、便于使用及维护、布局美观合理。5. 2.3BIM模型分析与优化对综合管线模型进行系统分析,组织各参建单位及使用单位,从综合管线专业施工、颜色标识、使用维护等多方面进行分析并优化。具体流程图见5.2.3。1 .桥架与各种管道平行架起时，其净间隔应满足下列需求：1）桥架与通常工艺管道平行架起时不小于400mm。2）桥架与具有腐蚀性液体管道平行架起时不小于500m
7、m。3）桥架不宜在运送具有腐蚀性液体管道的下方或具有腐蚀性气体管道上方平行装置。当无法防止时，应不小于500mm。且其间使用防腐隔板隔离。4）与热力管道平行架起，热力管道有保温层时不小于500mm,无保温层时不小于1000mmo5）电缆桥架不宜在热力管道的上方平行装置，当无法防止需在热力管道上方平行装置时，应不小于IOOomm,其间应采纳有用的隔热办法。2 .桥架与各种管道穿插时，其净间隔应满足下列需求：1）桥架与通常工艺管道穿插时，不小于300mm。2）桥架与具有腐蚀性液体管道下方或具有腐蚀性气体管道上方穿插时，应不小于500un,且在穿插处用防腐蚀盖板将电缆桥架维护起来，其盖板长度应不小于
8、d+2000mm,（d为管道外径）。3）桥架与热力管道穿插，热力管道有保温层时，应不小于50Omnb无保温层时，应不小于1000mm,且在穿插处使用隔热板（例如石棉板）将电缆桥架维护起来，隔热板长度应不小于d+2000mm0（d为热力管道保温层的外径）5. 2.4综合支吊架设计1 .基于BIM管线模型进行综合支吊架设计施工流程：支吊架分类一负荷计算一建立支吊架大样模型一模型组合确定安装位置。操作要求及重点：支吊架分类:车库综合支吊架，设备机房（消防泵房、空调机房、换热站、变配电室等）支吊架，水、电管井及走廊支吊架。负荷计算：通过输入管材型号、材质、内部介质等参数，利用BIM软件对设备、风道、桥
9、架、各类管道自重及支吊架自重进行计算。设计负荷计算：垂直荷载：综合考虑采用管间间距的。水平荷载：03倍的垂直荷载。地震荷载：按抗震设防烈度W8度计算。吊件截面积选择：85(5.2.4-1)式中:An吊架净截面积（mm2）N一吊杆拉力设计值（N）f-钢材设计强度（Nmm2）横担抗弯强度计算：日竺+回生0.85/rrVW（5.2.4-2）式中：rx、ry一截面塑性发展系数Mx、My一所验算截面绕X轴和y轴的弯矩（NFlm）WnX、Wny-所验算截面对X轴和y轴的净截面抵抗矩（mm3）f一钢材设计强度值（Nmm2）横担抗剪强度计算：1.5VS-r=0.85vlx（5.2.4-3）式中：r一抗剪强度（
10、Nmm2）V一计算截面沿腹板平面作用的剪力（N）S一计算剪力处以上毛截面对中和轴的面积矩（mm3）Ix一毛截面惯性矩（Inm4）tw一腹板厚度（mm）fv一钢材的抗剪强度设计值（Nmm2）连接强度计算：焊接长度、螺栓大小按钢结构设计规范有关公式计算确定。支吊架大样模型：根据计算结果，选择支吊架材质、型号等。分别设计三种综合支吊架的剖面图、大样图、构件图、效果图。模型组合确定安装位置：根据优化完的BIM综合管线模型，分别对设备用房、车库、管井及走廊进行支吊架位置确定及模型组合。最终形成管线综合及综合支吊架系统模型。5.2.5图纸生成及可视化交底L图纸生成要求及控制重点：基于最终模型分别生成设备安
11、装大样图，各专业平面布置图，重、难点部位节点图，交叉密集部位剖面图，支吊架大样图。利用以上使用图纸可以有效指导施工，节约施工成本，加快使用进度。2.为了更加形象的了解施工图纸中管线之间的关系以及方便后期运行维护，将BIM三维模型、BIM漫游视频与传统技术交底记录相结合，形成更加形象且便于施工的可视化技术交底。5.2.6工厂化预制与管线安装L施工流程：施工准备一图纸交底一支吊架加工预制一预拼装一管线、支吊架安装一过载试验一复核调整一质量验收。2.操作要点：1）对预制综合支吊架的焊接质量、加工尺寸、平整及垂直度等进行复核检验。2）对预拼装构件的定位尺寸、连接强度、预拼装精度等进行复核检验。3）严格
12、按各系统管线避让布置原则、设计图纸进行布置，必须满足规范及安全使用功能。4）对综合支吊架进行过载试验并形成记录、必要位置采取冗余加固。5.3劳动力组织（见表5.3）表5.3劳动力组织情况表序号单项工程所需人数备注1管理人员62技术人员83BIM建模施工44资料员15测量员26安装工30合计51人6.材料与设备1.1 材料施工图纸（电子版）、CAD/CAM软件、revit软件、槽钢、角钢、通丝、油漆、钢材、管材等。1.2 设备（见设备表6.2）表6.2机具设备表序号设备名称设备型号单位数量用途1电脑DELL台4绘图、建模2打印机HP-S2110台2打印图纸、资料3切割机QG-50台2切割钢材4电
13、焊机ZX7500台4焊接制作5电锤CRH-8-26把4开孔6台钻Z4120台2钢材开孔7经纬仪BB17-DJD2台1测量、复核8水准仪DS3-NiOO2台1测量、复核9卷尺一把6测量10角尺-把6测量7 .质量控制1. 1工程质量标准（质量控制执行标准见表7.1）蓑1.1执行的相关规范标准表序号名称编号1建筑给水排水及采暖工程施工质量验收规范GB5024220022建筑工程施工质量统一验收标准规范GB5030020133通风与空调工程施工质量验收规范GB5024320164建筑电气安装工程施工质量验收规范GB5030320155自动喷水灭火系统施工及验收规范GB50261-20176工业管道及
14、设备安装及验收规范GB5023520177. 2.1严格按照设计单位确定的工艺参数及使用功能控制，管线综合布置及综合支吊架设计时严格遵守相应规范及设计标准，不得人为降低标准。8. 2.2严格按制图规范制图、建模，保证制图质量。做到图面和模型清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要。9. 2.3认真组织做好施工图、三维模型、技术交底和图纸会审工作，使施工人员领会设计意图和施工技术要求，组织现场施工人员结合可视化技术交底、视频等进行施工措施、方案的交流。10. 2.4严格按各系统管线避让布置原则进行布置，必须满足规范及安全使用功能。11. 2.5及时做好各项施工记录，包括预检、分项检，做到准确、及时、齐全。12. 2.6放线定位：由专人验线并做预检记录。经监理验线合格方可施工。13. 2.7组织专人对综合支吊架系统进行过载试验、拉拔试验并做好记录，保证综合支吊架系统的安全。8 .安全措施8.1 建立健全安全管理组织，执行安全生产责任制，明确各级人员的职责，做好三级安全教育。8.2 高处拼装、焊接、切割、打孔应搭设固定操作平台并佩戴安全带、安全绳、安全帽。8.3 电焊作业履行三级动火审批制度，焊机设置专用开关箱，焊工持证上岗并配备专业防护设备。8.4 氧气瓶与乙焕瓶隔离存放，严格保证氧气瓶不沾染油脂、乙焕发生器有
