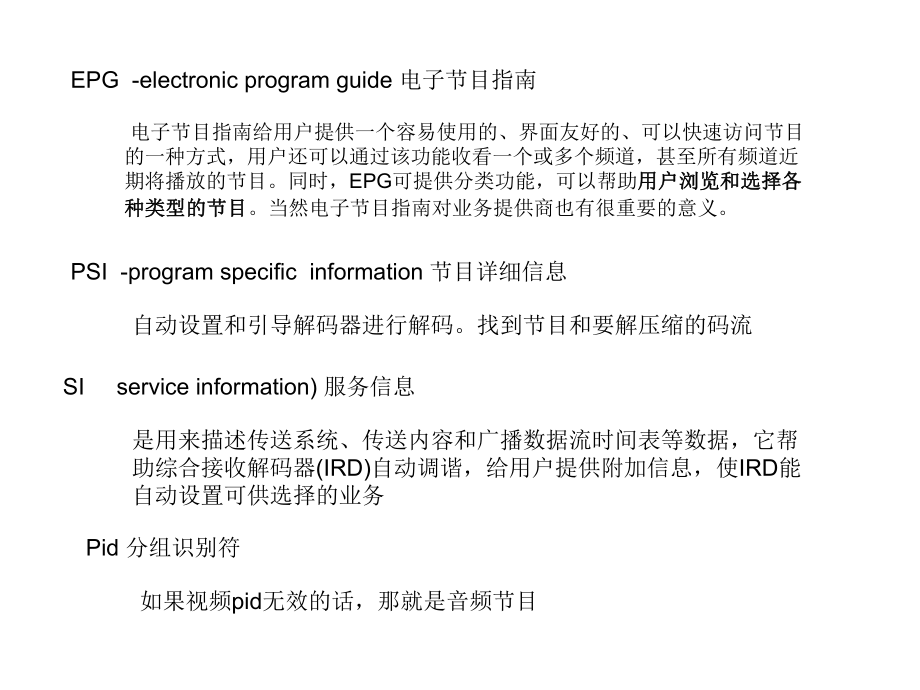

1、DVB搜索EPG -electronic program guide 电子节目指南 电子节目指南给用户提供一个容易使用的、界面友好的、可以快速访问节目的一种方式,用户还可以通过该功能收看一个或多个频道,甚至所有频道近期将播放的节目。同时,EPG可提供分类功能,可以帮助用户浏览和选择各用户浏览和选择各种类型的节目种类型的节目。当然电子节目指南对业务提供商也有很重要的意义。 PSI -program specific information 节目详细信息自动设置和引导解码器进行解码。找到节目和要解压缩的码流 SI service information) 服务信息是用来描述传送系统、传送内容和广播

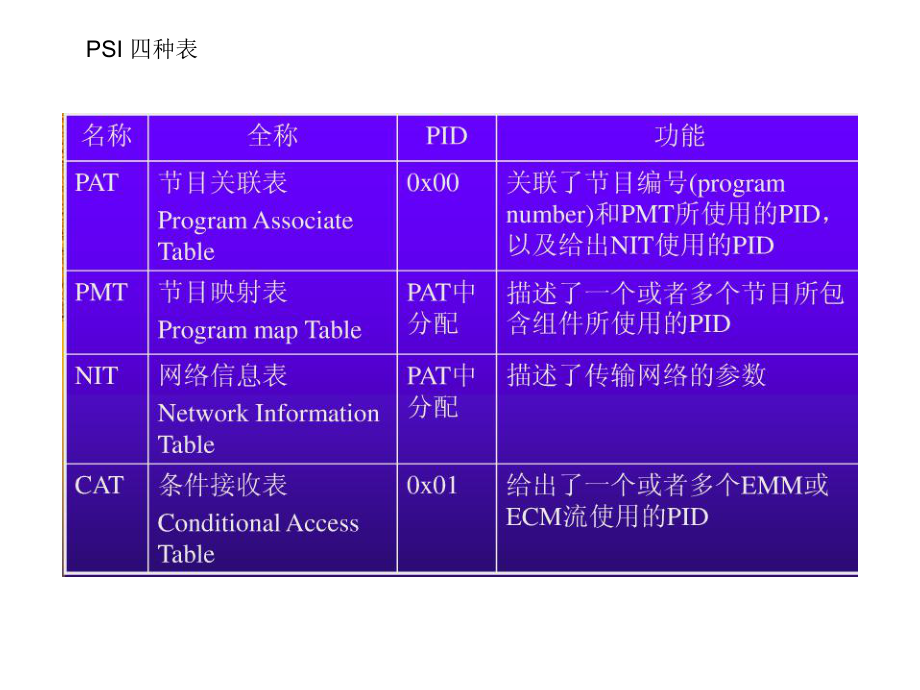

2、数据流时间表等数据,它帮助综合接收解码器(IRD)自动调谐,给用户提供附加信息,使IRD能自动设置可供选择的业务 Pid 分组识别符如果视频pid无效的话,那就是音频节目PSI 四种表 TS流流 transport_stream_id,该标志唯一的流该标志唯一的流 节目频道号节目频道号 program_number,该号码标志流中的一该号码标志流中的一个频道,该频道可以包含很多的节目个频道,该频道可以包含很多的节目(即可以包含多个即可以包含多个Video PID和Audio PID) PMT的PID program_map_PID,表示本频道使用的哪个PID做为PMT的,因为可以有很多的频道

3、PAT表表的PID号为“0 x00”,解复用器工作总是通过寻找PAT表表开始 PAT表主要包含频道号码和每一个频道对应的PMT的PID号码,一个频点里面有几套节目是PAT中指示的PAT Program Association Table 节目关联表 当前频道中包含的所有Video数据的PID 当前频道中包含的所有Audio数据的PID 和当前频道关联在一起的其他数据的PID(如数字广播,数据通讯等使用的PID) 频道中所有的PID信息,例如当前频道包含多少个Video,共多少个Audio,和其他数据,还能知道每种数据对应的PID分别是什么. 这样如果我们要选择其中一个Video和Audio收看

4、,那么只需要把要收看的节目的Video PID和Audio PID保存起来,在处理Packet的时候进行过滤即可实现, PMT中会指示出该节目的各路流的pid信息,以及各路流的编码 PMT- Program Map Table,节目影射表 NIT主要携带网络标识符、网络名称和传送系统参数等信息 频率、调制方式、FEC外码、符号率、FEC内码。频点映射表,装有频点信息NIT (网络信息表) Network Information Table 在MPEG-2中由于并没有对NIT表进行定义,所以在PSI中NIT表内容是私有的,但在DVB中给NIT表作了明确的定义,所以NIT表是一个全局表,其包标识符

5、为(PID = 0X10),一个数字电视系统只对应两个NIT表,分别为当前网络表(table_id=0X40)和其他网络表(table_id=0X041),每个不同的网络视其频点数(1个TS=1个频点)的多少对应一个或多个子表,通过network_id来区分 在MPEG-2标准中定义的节目信息PSI,是对单一码流的描述,由于系统通常存在多个码流,为了使使用者能在多码流中快速地找出自己需要的业务,在DVB对MPEG-2的PSI进行了扩充,在PSI四个表的基础上再增加了九个表,形成SI。SI是对整个系统所有码流的描述,描述系统传输内容、广播数据流的编排和时间表等的数据,它包括PSI信息。 EPG的

6、这些功能均可通过SI来实现,也就是说SI是实现EPG功能的前提。在SI中,最重要的是NIT、EIT和SDT,利用这3个表中的数据就可以构成功能不同的EPG。 SI基本概念 PSI只提供了复用码流的信息 SI提供了业务相关的识别信息 SI信息封装在SECTION中传输 除EIT外其他SI信息不能加扰SDT(业务信息表) 属于哪一个节目业务群;节目业务的类型,如PAL、NTSC、SECAM、调频广播、图文电视、准视频点播等;节目业务的提供者;可以接收该节目业务的国家和不可以接收该节目业务的国家;指向特定信息的链接信息;实现准视频点播的指导信息;实现多画面的控制信息;指示使用的加密系统;给出实现交互

7、式回传信道的电话号码;提供多语种的节目业务名称和广播者以及私有数据。 该节目是否在播放中 ,该节目是否被加密 ,该节目的名称.表格标志一个节目的名称,并且能和PMT中的PID联系起来,这样用户就可以通过直接选择节目名称来选择节目了,Service_id字段的取值在传输流内部唯一,且与pmt表中的program_number这字段取值相同业务信息传输流标识符原始网络标识符业务标识符业务类型业务名称业务序号业务名称1业务名称2业务名称n录像控制信息电话属性信息NVOD业务信息所属业务群名称多语言业务名称条件接收系统信息马赛克业务信息链接信息数据广播信息自由条件接收标志国家业务准用标识业务信息业务链

8、接EPG业务链接业务群名称2业务群名称n业务群名称1条件接收系统1条件接收系统2条件接收系统nSDT(业务信息表)中携带的EPG信息EIT(事件信息表)中常用的描述符 事件的标识号、起始时间、节目长度;播放状态、是否加密;事件的详细介绍;两段同样事件的时间偏移;事件多语种的简短介绍;节目限定的级别等 EIT(事件信息表)中携带的EPG信息事件信息传输流标识符原始网络标识符事件标识符持续时间起始时间组件描述条款化信息1条款化信息2条款化信息n录像控制信息电话属性信息内容分类信息多语言组件描述条款化信息家长分级控制信息系列节目信息链接信息数据广播信息自由条件接收标志节目名称及简短描述事件信息业务链

9、接组件信息描述2组件信息描述n组件信息描述1节目详细信息时移事件描述组件信息1组件信息2组件信息nPATPID=0 x0000PMTPID由由PAT给出给出组件组件音频音频视频视频数据数据其它其它psi表:pmt,pat,nitSi表:bat,eit,sdtPsi 中的信息基本上都是与当前码流相关的,与psi不同的是,si信息可以包括不在当前码流中的一些服务与事件来每一路节目中的PAT和PMT都只有自身的内容 section段的通用结构语 法位数助记符 table_id表标识符 8uimsbf section_syntax_indicator 1bslbf reserved_future_us

10、e 1bslbf reserved 2bslbf section_length段长度 12uimsbf Table_id_extension表标识符扩展NIT中为network_id 16uimsbfBAT中为bouquet_idSDT中为transport_stream_idEIT中为service_id reserved 2bslbf version_number版本号 5uimsbf current_next_indicator 1bslbf section_number段号 8uimsbf last_section_number最后段号 8uimsbf 数据以及descriptors

11、CRC_3232rpchof表标识符是为了标识段是属于什么表的 si 在传送的时候,封装在section块中所有的音、视频信号和数据信息经过编码后,在进入传输系统前,必须按照MPEG-2标准打包,形成固定长度的TS包,包长为188字节。对于这些长度相同的包,如果没有引导信息,IRD是无法找到所需要的码流的。为此在MPEG-2标准中专门定义了节目专用信息(PSI,Program Specification Information),其作用在于自动设置和引导IRD进行解码。ts包 一是音、视频等素材的数据,二是PSI表。 NIT、BAT、SDT、EIT和EMT表都被分成一个或若干个段(sectio

12、n)来表示,然后插入到TS包中。段是一种用来把SI信息表和EPG信息表映射为TS包的语法结构,这些信息符合GB/T 17975.1定义的专用段语法结构。段可直接映射到TS包中包含ts头,适配域和净荷数椐,ts头是由同步字节,标志比特,指示比特,pid加上其它诸如纠错的定时的信息组成的,其中pid 用于区别不同的流和不同的节目 特定信息(psi),在mpeg-2的传输流中,节目专用信息psi,就是规定不同节目和节目中的不同成分如何复用成一个统一的码流,以psi为基础可以提供一个码流的构成,从而帮助用户对节目进行选择。Dvb中的服务信息si,则对此进行了进一步的扩展,加入了一些对用户有用的信息,标

13、示节目的类型,服务商,节目的相互关系等.传送系统使用了mpeg-2定义固定长度为188个字节的传输流分组方式,这些分组是通过分组头中的分组标识(pid)来识别视频,音频,或数据信息。传输流中包含一个或多个节目 ,每个节目 是由一个或多个利用在一起的基本码流构成,pmt表示 码流中的关系,解复用利用pid=0的节目关联表pat识别携带所需节目映射表(pmt)的比特流的pid,然后从pmt中获得构成节目的pid号,通过设置解复用的过虑器,来接收所需节目的传送码流,音视频基本码流在传送层中是以分组的基本流(pes)的形式传送的,对所选节目进行pes解包后的压缩音频,视频流数据交送音频和视频解码单元处理.基于SI的EPG的实现电视节目CCTV-1CCTV-2北京-1CCTV-5节目名称V节目开始时间节目时间长度节目介绍PATPMTPID视频PID音频PIDNITSDTEITservice_idservice_id=program_number自动搜索频点=主频点 + 主频点的nit表包含的频点.手动搜索频点=界面设置频点+nit表里包含频点(nit搜索 yes)在播放节目的时候才会去监控并且获取EPG信息参照 Schedule 参考DVBC-SDK_Jade_demo_工程用户手册.pdf谢谢观赏
