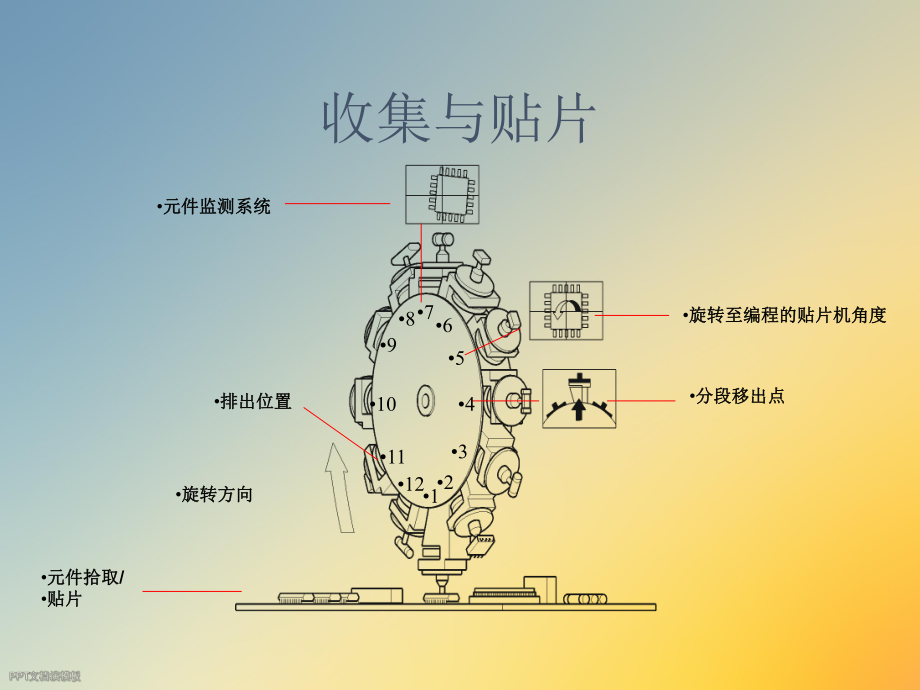

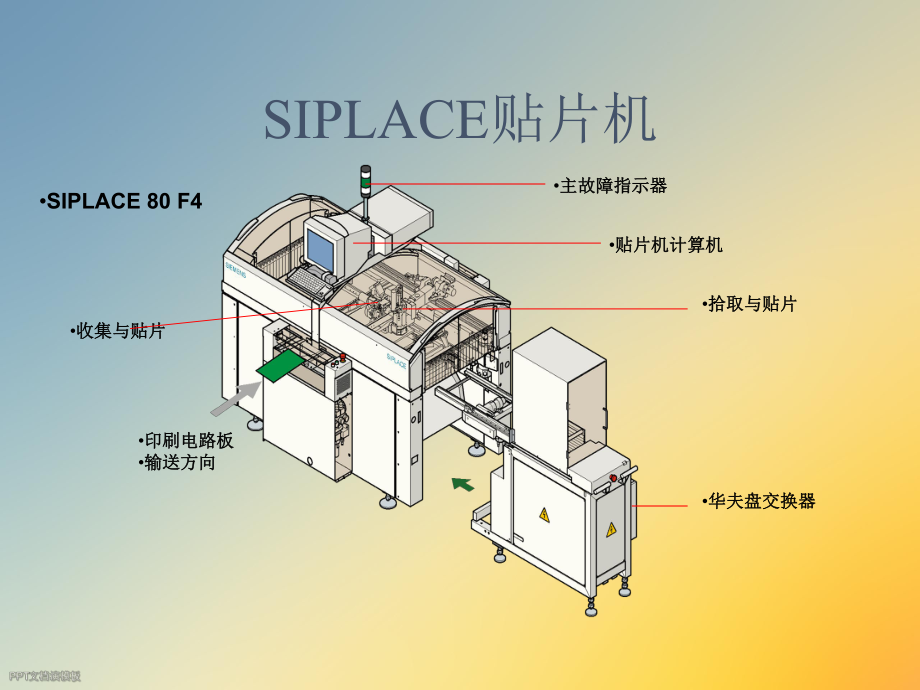

1、2023-3-17SIPLACE贴片机 主故障指示器主故障指示器 贴片机计算机贴片机计算机 华夫盘交换器华夫盘交换器 印刷电路板印刷电路板输送方向输送方向 收集与贴片收集与贴片 拾取与贴片拾取与贴片 SIPLACE 80 F4收集与贴片 元件监测系统元件监测系统 分段移出点分段移出点 旋转至编程的贴片机角度旋转至编程的贴片机角度 旋转方向旋转方向 元件拾取元件拾取/ 贴片贴片 排出位置排出位置 112111098765432拾取与贴片 拾取与贴片头仅适用于拾取与贴片头仅适用于F型机器型机器 PCB transportdirection叩焊晶片叩焊晶片元件监测元件监测模块模块 微小节距微小节距共
2、面性模块共面性模块 元件监测模块元件监测模块 丢料盒丢料盒 冲洗用于冲洗用于焊剂分配器焊剂分配器的容器的容器 印刷电路板印刷电路板 输送方向输送方向 SIPLACE网络 SIPLACE LAN用户用户LAN 生产线计算生产线计算机机 可编程控站点可编程控站点 规划发展规划发展 SIPLACE 80 F4SIPLACE 80 S-20贴片原理贴片原理 拾取与贴片 收集与贴片 收集与贴片 元件范围元件范围 0402至5555mm 0402至PLCC44，SO32，DRAM 最大贴片率最大贴片率 12吸嘴收集与贴片头 拾取与贴片头 10,000元件/小时 1,800元件/小时 20,000元件/小时
3、 精确到精确到4 12吸嘴收集与贴片头 拾取与贴片头 +/- 90 m +/- 50 m +/- 90 m 印刷电路板规格印刷电路板规格 单向输送器： 5050mm至460460mm 双向输送器： 5050mm至460216.5mm 单向输送器： 5050mm至460460mm 双向输送器： 5050mm至460216.5mm 元件送料器能力元件送料器能力 8mm带至80（120） 8mm带至80（120） 送料器类型送料器类型 交换料台 华夫盘交换器 手工盘 带送料器振动条形送料器散料送料器 交换料台 带送料器 散料送料器 振动条形送料器 SIPLACE 80-S20/80 F4技术数据 S
4、IPLACE 80 F5SIPLACE S-23贴片原理贴片原理 拾取与贴片 收集与贴片 收集与贴片 元件范围元件范围 全部SMD（表面安装器件） 0402至PLCC44，SO32，DRAM 最大贴片率最大贴片率 12吸嘴收集与贴片头 6吸嘴收集与贴片头 拾取与贴片头 8,000元件/小时 1,800 元件/小时 23,000 元件/小时 精确到精确到4 12吸嘴收集与贴片头 6吸嘴收集与贴片头拾取与贴片头+/- 70 m +/- 50 m +/- 90 m 印刷电路板规格印刷电路板规格 单向输送器： 5050mm至460460mm 双向输送器： 5050mm至460216.5mm 单向输送器
5、： 5050mm至460460mm 双向输送器：5050mm至460216.5mm 元件送料器能力元件送料器能力 8mm带至80（120） 8mm带至80（120） 送料器类型送料器类型 交换料台 华夫盘交换器 手工盘 带送料器 振动条形送料器 散料送料器 交换料台 带送料器 散料送料器 振动条形送料器 SIPLACE S23/80 F5技术数据 SIPLACE 80 F4的元件 WPC印刷电路板印刷电路板输送器输送器 压缩空气接口压缩空气接口 悬臂悬臂 xy收集与贴片收集与贴片 拾取与贴片拾取与贴片 贴片机系统的警告标志 贴片机系统的警告标志 危险危险 x 204 V (US version
6、), 3 x 400 V or 3 x 460 V ?10 %,50/60 Hz power supply. Parts of the system therefore still carry potentially lethalvoltages even if the main switch is switched off. Incorrect handling of theplacement system can therefore result in death or severe injury or considerabledamage to equipment.警告！警告！ 所有带有
7、此标志的元部件都带电，即使切断总电源也是如此。 该系统具有3204V（US型）、3400V或3460V10%、50/60赫兹的供电电源，因此即使切断总电源，系统元部件仍可能带有致命的电压。不正常操作贴片机系统，将可能导致死亡、严重的人身伤害或设备的损坏。 贴片机系统的警告标志 警告！警告！如果未能遵守正确的操作方法，设备的工作电压和电流，加上机械特性、热特性和化学特性，可导致人身伤害或设备损坏。设备操作必须遵守下列规定： 设备必须按规定的用途使用； 设备必须由符合资质要求、接受过必要培训和指导的操作 人员操作； 装在设备内、外的预防性装置必须完好无损。不得将安全 开关旁路，不得拆卸任何安全装置
8、。如果在设备运行时发现任何故障，操作人员必须以书面形式向制造商报告，以便采取相应的改进措施。 贴片机系统的警告标志 7当心-压碎危险强磁场！强磁引力不要将铁、钢或镍质物体靠近！不得把磁性面放在铁表面上！使用心脏起博器的人禁止操作！不得靠近磁性数据载体、支票卡、信用卡，等等。手表不要靠近！警告！总电源电压在卸下防护罩之前，必须完全切断设备电源。电容器放电时间：tmin等待3分钟 更换元件台的安全操作说明 警告警告 机器运转时，切勿将手伸进元件交换料台和贴片机系统框架间的缝隙中（第1项）。 警告警告 接通或断开贴片机系统上用于元件交换料台的电源插座之前，务必检查元件台是否在贴片机系统就位（第2项）
9、。 警告警告 切勿将电源线与贴片机系统上用于元件交换料台的电源插座连接，然后用压缩空气控制装置将元件台取出机器（第3项） 213压缩空气供应的安全操作说明 警告警告 detach 小心小心 当机器通电时，用断流阀切断压缩空气供应不要超过30分钟以上，如果为了维修保养，需要较长时间切断气动系统，必须关闭电源并断开电源连接线。 3214压缩空气带压时切勿拆下其管线。有受伤的危险！ 1. 切断阀杆位于关闭位置2. 操作压力表 3. 用于显示元件台操作压力的压力表 4. 贴片机系统防护门后压缩空气的位置 电气安全装置 11AA433252221紧急停车按钮2防护罩开关3印刷电路板输送器上盖板的开关4安
10、全门后电源装置中保护开关组合5按键开关 0位表示正常运转 1位表示维修保养 静电敏感器件（ESD） 当今使用的所有模块几乎都装有高度集成的MOS块和元件。所采用的制造技术意味着，这些电子元件对过电压都非常敏感，因此对静电放电特别敏感。 此类模块的简称为“ESD”（ 静电敏感器件），在国际上广泛使用，但德文缩写“EGB”也可以看到。 ESD可被极低的电压和电流击毁，这些电压和电流可远远低于人们所能感觉到的水平。当一个人接触一个元件或模块，而自身没有接地时，即可产生这样的电压。接触这种过电压的元器件，一般看起来不会立即损坏。不正确的现象往往是从元器件或模块已经使用了一段时间后才开始出现。 接触ES
11、D（静电敏感器件）模块 不要轻易接触电子模块， 除非为了进行其他工作确有必要这样做。在确实需要的情况下，当你拿起一个平板式模块时，切勿接触针脚或印刷导线。不要接触模块，除非 你已经通过ESD接地腕带持续接地，或者 你穿上了ESD鞋，或装在ESD地板上的ESD鞋接地带。 在接触电子模块之前，一定要释放自己身上的静电。为此，只要在接触模块之前，简单地触摸一下导体和接地物体（如开关柜上未刷漆的部分、自来水管等等）即可。不要让容易带电和带有高度绝缘材料的模块相互接触。高度绝缘材料指的是，塑料薄膜、绝缘管表面或人造纤维制品。一定要将模块放在导电表面上（带有ESD覆层的桌面、导电ESD泡沫塑料、ESD袋或
12、容器）。不得将模块放在视频显示装置、监视器或电视机附近。使它们离开显示屏幕至少10厘米。 文件中使用的危险符号 本用户手册中给出了必须遵守的安全注意事项，以确保操作人员的安全，避免设备损坏。这些安全注意事项均用警告三角形的方式予以强调。下面将根据其危险级别分别加以说明： 危险危险 或 本用户操作手册使用以上危险符号时，表示如不遵守危险说明中的规定，将导致死亡、严重的人身伤害或设备损坏。 警告警告 或 本用户操作手册使用以上危险符号时，表示如不遵守警告说明中的规定，将有可能导致死亡、严重的人身伤害或设备损坏。 小心小心 或 本用户操作手册使用以上危险符号时，表示如不遵守注意事项，将有可能导致轻微
13、的人身伤害或设备损坏。 请注意请注意本用户操作手册通过以上用语提供产品信息，或说明操作手册中需特别注意的部分。 SMT（表面安装技术）元件及其名称 小型晶体管 电容器 金属电极侧焊 例如 0402; 0805; 0603; 1206数字1+2表示1/100英吋长 数字3+4表示1/100英吋宽 ChipMELFTantalSOT用于芯片的SMT（表面安装技术）封装形式塑料 塑料封装塑料封装 GA格栅排列 QFP四方扁平封装 SO小型 PLCC塑料引线芯片座 FP扁平封装 BGA球形格栅排列 BQFP缓冲方形扁平封装 MQFP金属四方扁平封装 FQFP微小节距四方扁平封装 TQFP稀疏四方扁平封
14、装 GQFP护圈四方扁平封装 SO(L)小型 SOJ小型J-引线 SSOP / TSSOP（稀疏）紧缩小型 TSOP I/II稀疏小型封装 特点：特点： n这些元件的印这些元件的印刷电路板上无刷电路板上无孔孔 n元件表面安装元件表面安装 n焊料在印刷电焊料在印刷电路板路板的上面的上面 连接形式 鸥翼形连接鸥翼形连接 J形连接形连接 BGA 球形格栅排列球形格栅排列 连接带连接带 l 形连接形连接 金属化连接金属化连接 叩焊晶片叩焊晶片 球 突出处 拾取角度概述 二极管二极管 钽质钽质电容器电容器 SOT 23SOPLCC送料器方向送料器方向 极性-MELF元件/二极管 0度方位度方位 拾取角度
15、拾取角度 送料器方向送料器方向 MELF-金属电极侧焊 极性-钽质电容器 0度方位度方位 拾取角度拾取角度 送料器方向送料器方向 极性 SOT23 0度方位度方位 拾取角度拾取角度 送料器方向送料器方向 SOT 小型晶体管 极性-SO 0度方位度方位 拾取角度拾取角度 送料器方向送料器方向 SO 小型 极性-TSOP 0度方位度方位 拾取角度拾取角度 送料器方向送料器方向 TSOP -稀疏小型封装 极性-PLCC 0度方位度方位 拾取角度拾取角度 送料器方向送料器方向 PLCC - 塑料引线芯片座 极性-QFP 0度方位度方位 QFP 四方扁平封装 华夫盘架华夫盘架 xy拾取角度拾取角度 极性
16、-BGA 0度方位度方位 BGA 球形格栅排列（底面） xy华夫盘架华夫盘架 从上面看显示的球形排列 拾取角度拾取角度 元件坐标 规则规则3： 引线多的一侧放在下面。 规则规则4： 如果元件有特殊的地方，例如一根引线较宽，则该引线应放在下面。 规则规则1： 长方形吸嘴其纵轴平行于X轴放置 规则规则2： 引线1位于左下角或左边中心对于二极管，正极必须指向X轴的正方向。 元件处理 寿命/终止日期储存用手接触如果受潮-爆裂影响机械敏感污染静电敏感器件准则 元件包装-带材 最普通的包装材料 坚固耐用 良好的极性保护 用于标准带送料器的标准带 大量浪费 8mm带送料器带送料器 具有元件的带材具有元件的带材 带送料器带送料器 元件包装-条形钢管 相对较慢 两种型号： 2型3型条形钢管用于 - SO6, SO8, SO14, SO16- SOL20, SOL28- SOJ20, SOJ28 - PLCC20, PLCC28, PLCC44, PLCC68, PLCC84要调整到与元件尺寸相适 人员密集型 III型条形钢管送料器型条形钢管送料器 II型条形钢管送料器型条形钢管送料器 条形钢管条形钢管
