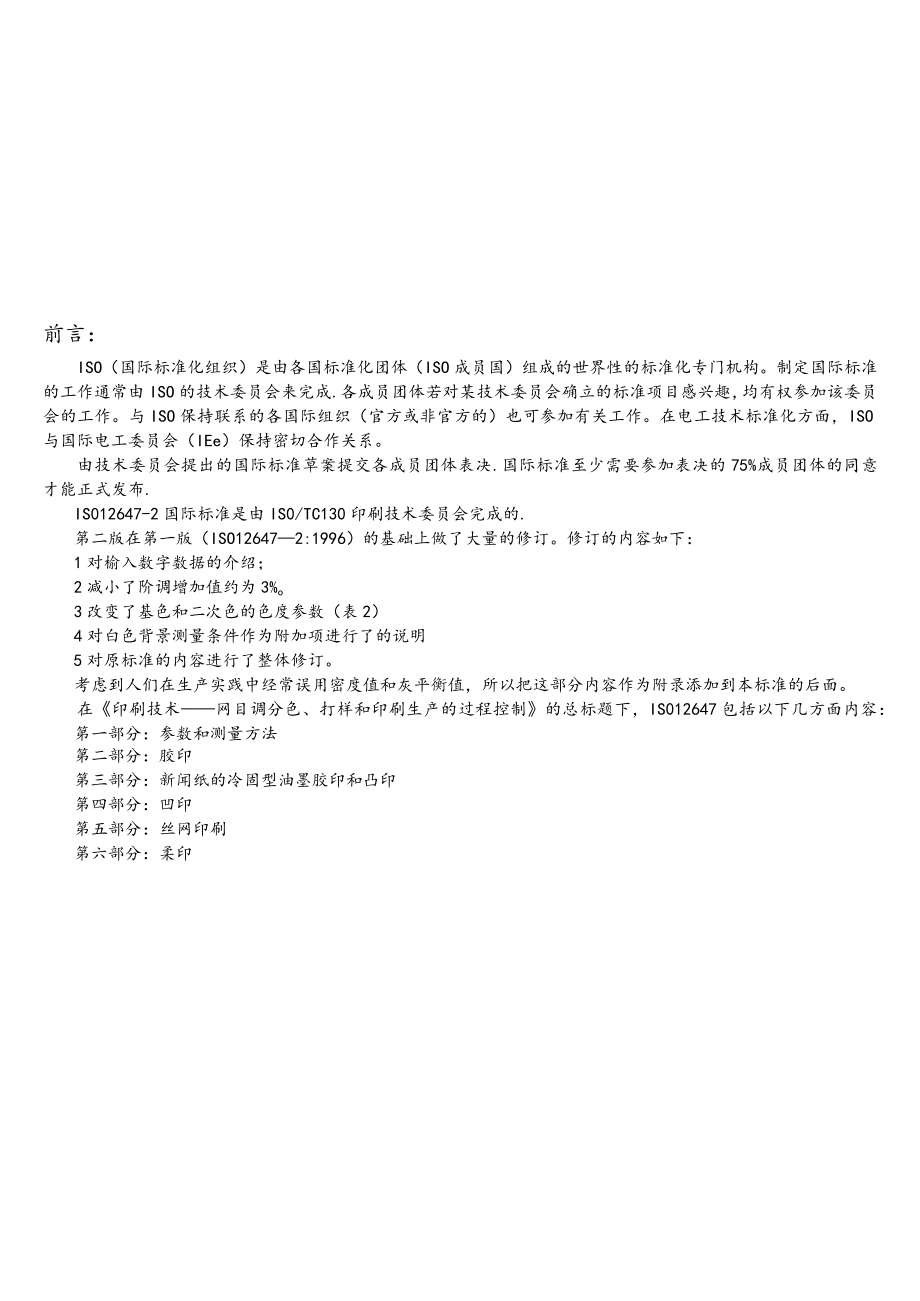

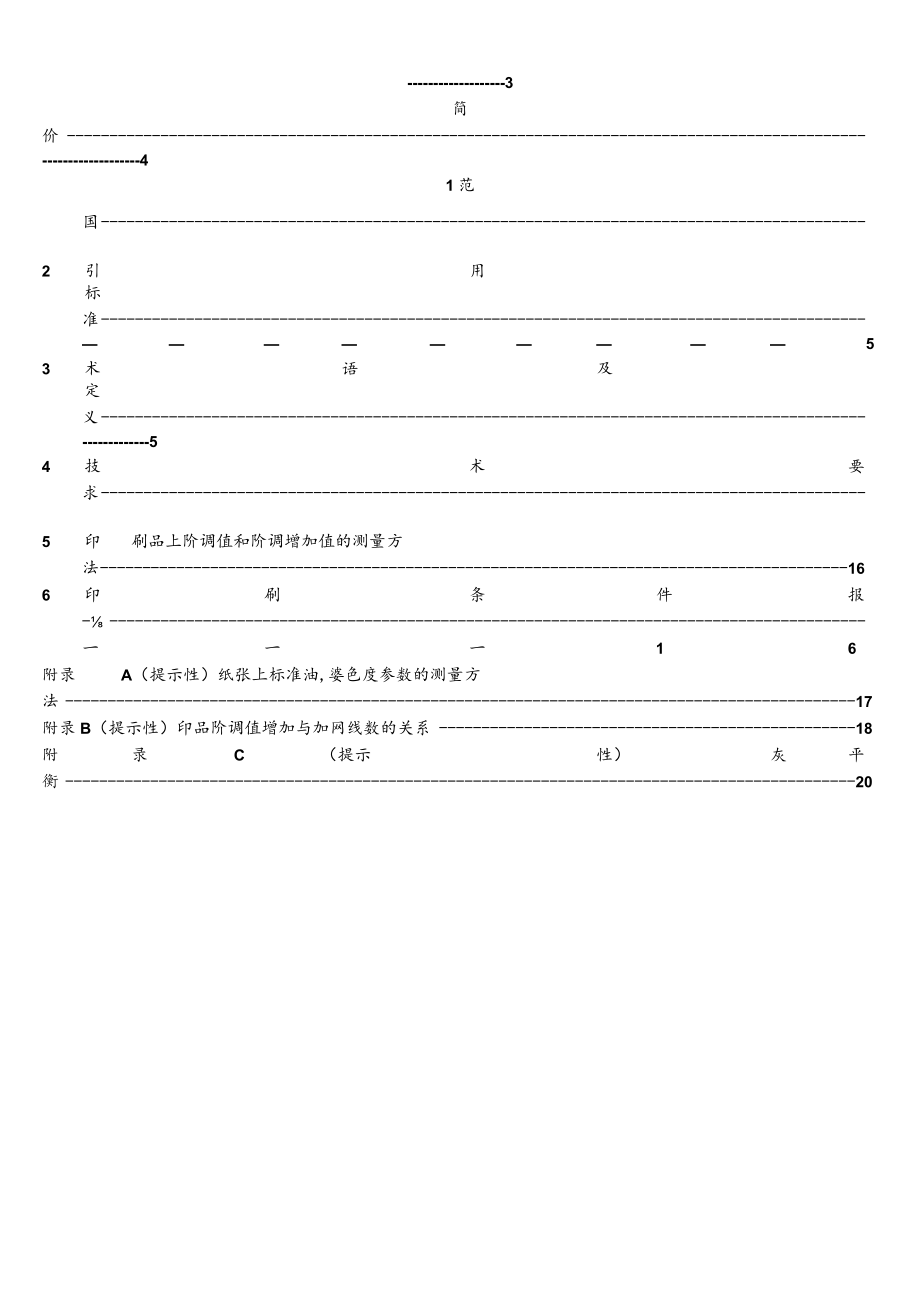

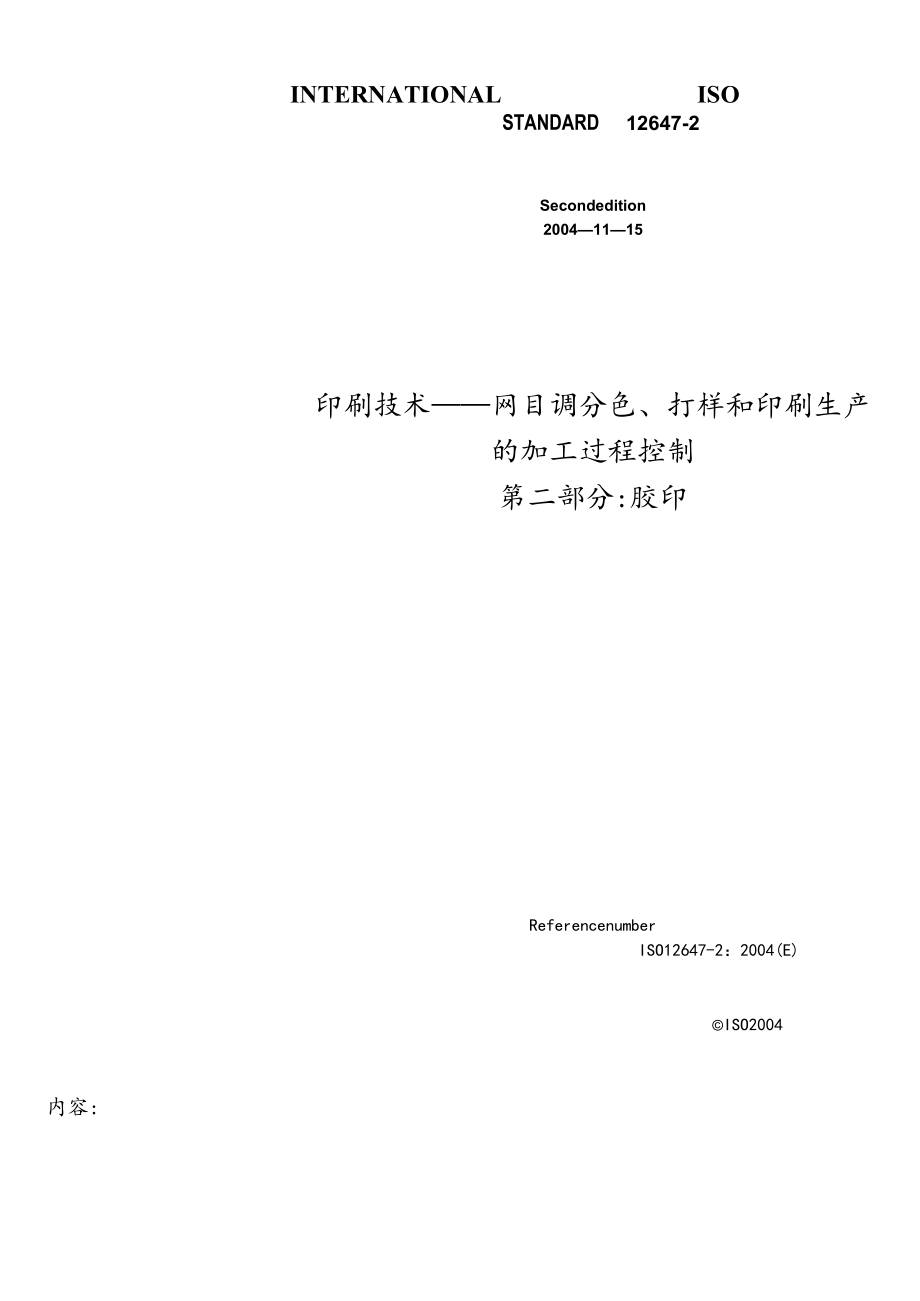

1、INTERNATIONALISO12647-2STANDARDSecondedition20041115印刷技术网目调分色、打样和印刷生产的加工过程控制第二部分:胶印ReferencenumberISO12647-2：2004(E)ISO2004内容:-3简价-41范国2 引用标准53 术语及定义-54 技术要求5 印刷品上阶调值和阶调增加值的测量方法166 印刷条件报-一一一16附录A（提示性）纸张上标准油,婆色度参数的测量方法17附录B（提示性）印品阶调值增加与加网线数的关系18附录C（提示性）灰平衡20前言：ISO（国际标准化组织）是由各国标准化团体（ISO成员国）组成的世界性的标准化专
2、门机构。制定国际标准的工作通常由ISO的技术委员会来完成.各成员团体若对某技术委员会确立的标准项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方或非官方的）也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会（IEe）保持密切合作关系。由技术委员会提出的国际标准草案提交各成员团体表决.国际标准至少需要参加表决的75%成员团体的同意才能正式发布.IS012647-2国际标准是由IS0/TC130印刷技术委员会完成的.第二版在第一版（ISO126472:1996）的基础上做了大量的修订。修订的内容如下：1对榆入数字数据的介绍；2减小了阶调增加值约为3%o3改变了基色
3、和二次色的色度参数（表2）4对白色背景测量条件作为附加项进行了的说明5对原标准的内容进行了整体修订。考虑到人们在生产实践中经常误用密度值和灰平衡值，所以把这部分内容作为附录添加到本标准的后面。在印刷技术网目调分色、打样和印刷生产的过程控制的总标题下，IS012647包括以下几方面内容：第一部分：参数和测量方法第二部分：胶印第三部分：新闻纸的冷固型油墨胶印和凸印第四部分：凹印第五部分：丝网印刷第六部分：柔印简介：IS012647的第一部分提供了下面第二到第六部分中所涉及的术语的定义，一般原理，所涉及的材料的一般顺序，数据的定义，测量条件和报告类型。IS0126472列出了在IS012647-1中
4、所定义的基本参数值，以及与半色调胶印相关的技术特征。基本参数包括加网参数，阶调增加值，实地颜色和承印物颜色。原则上，在生产的样品间要获得好的视觉匹配，那么在打样与印刷生产中所控制的基本参数值必须和指定值保持一致，另外，对样品的观察将在下文中讨论.印刷打样的目的是为了在视觉上尽可能地模拟最终印刷品的视觉特征。为了在视觉上匹配特定的印刷品,非印刷机打样需要与其模拟的印刷方式不同的实地色值及阶调增加值。这是由于非印刷机打样所使用的承印物、呈色剂以及打样技术可能与胶印过程有很大的差异，从而引起光泽度、光散射（承印物或呈色剂）、同色异谱、透明度等现象的不同.在这种情况下，用户或印刷厂商需要进行适当的修正
5、。另一个问题是要在不透明的承印物上进行非印刷数字打样来匹配半透明的热固型卷筒轻量纸的双面印刷样张。如果打样是用在白色背景下测量所得到的色彩管理概览文件输出的，那么在打样和印品之间必然会有差异。因为印品是在本标准所指定的黑色背景下进行测量的，所以需要与有关各方进行良好沟通来了解发生这种差异的可能性。印刷技术一网目调分色、打样和印刷生产的加工过程控制第二部分:胶印1范围：本标准规定了在为四色胶印准备分色片或用下列方法之一进行四色印刷品生产时所用的一些工艺参数及其量值，这些印刷方式是指热固卷筒纸印刷、单张或连续表格印刷或为这些工艺进行的打样，以及用于网目调凹印的胶印打样。这些参数及其量值的选择覆盖了
6、“分色”、“印版制作”“打样”、“印刷”、和“表面整饰”等整个胶印工艺过程。本标准适用于：以分色片为基础的打样与印刷过程；类似胶片生产系统的无胶片的打样与印刷过程；类似四色印刷的四色以上印刷方式的打样与印刷过程；类似线条网和非周期性的加网方法。2引用标准：下面的标准文件对本标准的运用是必不可少的。对旧的标准文件仅引用其版本，对修订过的参考文件，其最新版本(包括任何改动)被引用ISO53:1995,摄影一密度测量一第三部分：光谙条件ISO82541：1999,纸张和纸板镜面光泽度的测量一第一部分:75度角测定法ISO12642：1996,印刷技术一数字化印前数据交换四色印刷特性化的输入数据ISO
7、126471:2004,印刷技术网目调分色、打样和印刷生产的过程控制一第一部分：参数和测量方法3术语及定义：本标准使用IS0126471中给出的定义以及下面的定义。3.1阳图型版材(positive-actingplate)用于阳图分色片的胶印版材。3o2阴图型版材(negative-actingplate)用于阴图分色片的胶印版材。3.3四色连续表格印刷(four-CoIOrconinuousformsprinting)使用窄幅卷筒纸的表格印刷.30 4商业/特种印刷(CommerCial/specialityprinting)普通单张纸和非杂志热固卷筒纸胶印。31 5热固卷筒纸印刷(hea
8、t-setwebprinting)在卷同类型的承印材料上进行的胶印印刷，印刷油墨干燥时需要加热。3. 6阶调值(tonevaIue)印版上能接受油墨的表面面积的百分数注1:在某些类型的印版上，视觉上与印版背景截然不同的的表面面积百分数比预想的阶调值要大。注2:“网点面积”以前被叫做胶片印刷网点面积，现在已经是一个让人质疑的概念了。4技术要求：下面的内容是按照IS0126471的顺序安排的，它们的基本原理，数据定义，测量条件和报告类型也是建立在该部分内容基础之上的.4.2数据文件，分色片和印版4. 2.1概述为印刷传送的数据应该是CMYK颜色格式或三通道格式.在任何情况下，为印刷传送的数字数据文
9、件或成套的分色胶片应该与样张一起传送，样张模拟了目标印刷条件，并且符合4.3的要求。我们可以测量印刷在样张上的带有详细说明的测控条或者类似控制设备来检验样张是否真实模拟了目标印刷条件。在数字数据的情况下，目标印刷条件可以在ICC维护的特性化登记表里找到，数字数据是CMYK格式，在ICC特性化登记表里使用的名字通常用来代替ICC输出特性文件，通过它来识别目标印刷条件。如果目标印刷条件没有包含在前面所说的登记表里，那么文件输出时，必须使用一个输出特性文件.如果数据格式不是CMYK格式，那么数据必须使用ICC输入特性文件来进行色度转换，或者使用ICC输出特性文件和其他装置来转换。在使用输出特性文件时
10、，必须指明呈色意图。4o2.2胶片和印版质量为了获得至少100的阶调梯级，照排机和出版机的分辨率要进行相应的设置。例1.如果采用同一种半色调加网模式，加网线数设为70CmT,则照排机和出版机的分辨率应设为不小于700CmT（180Qdpi）o如果使用超细胞加网技术，则可以把分辨率设置为较小的值.除非另有说明，分色片上网点中心的密度值应至少比透明胶片的密度值（片基加灰雾）高2.50。透明网点中心的透射密度值不得高于透明胶片的密度值（片基加灰雾）0.1以上。透明胶片的密度值（片基加灰雾）应不高于0.15.以上测量使用光谱特性符合IS053中ISO1规定的密度计.注1:为了印版各处曝光的一致性，在同
11、一块印版上曝光的各色胶片的透明胶片的密度值（片基加灰雾）相差不得超过0。10.ISO1密度计所能识别的密度最小值是0.05。如果透明胶片的密度值超过了这个范围，则需要分色胶片输出供应商和用户之间达成一致同意的协议。注2:在实际应用中，如果大面积实地区域的密度值高于透明胶片的密度值3.5以上，那么，网点中心密度值通常可高于透明胶片密度值2.50以上。注3:如果用户想用蓝色滤色片在分色胶片上进行透射密度的测量，对于特殊的胶片类型和处理条件来说，用户必须决定使用蓝色滤色片获得的密度与用ISO1型印刷密度仪获得的密度之间的相互关系.对于胶片中心密度的测量，也可以使用ISO2型印刷密度仪.网点边缘宽度不
12、得超过网线宽度的四十分之一.经过多次聚焦曝光得到的半色调网点应该完全呈现，不应有明显的碎裂。这个技术要求同样适用于直接制版技术O除了透明胶片密度的技术要求外，分色胶片的质量应该使用IS0126477:2004的附录B的方法进行评介。4.2o3网线数（胶片和印版）对于四色印刷，加网线数应在45cm,至80cm1之间，推荐的标准网线数如下：卷筒纸期刊印刷：45cm,-80cm在涂布纸上的连续表格印刷：52cm160CrnTo在非涂布纸上的连续表格印刷：52cm1商业/特种印刷：60cm或60cm以上O注1:若网线数在45CmT至80CmT范围之外，ISOI26471中规定的基本原则仍然有效，但特殊
13、的量值可能会不同。注2:计算机加网时，为了尽可能的减小莫尔纹，不同色版间“网线数”可能有轻微的变化。如：在C,M,Y色版间可能有3cm,或4cm-1的差别。注3:黑版或黄版的加网线数可大于相应彩色版的加网线数，如：84CmT对60cm。4.2。4网线角度（胶片和印版）无主轴的网点，青、品红和黑版的网线角度差应是30度，黄版与其他色版的网线角度差应是15度，主色版的网线角度应是45度。有主轴网点，青、品红和黑版的网线角度差应是60度，黄版与其它色版网线角度差应是15度，主色版的网线角度应是45度或135度。对于网目调凹印分色片的网线角度，除黄版外，其它色版应避免使用75度至105度之间的角度。注
14、：见4.2.3中的注2。4.2o5网点形状及其与阶调值的关系（胶片和印版）应使用圆形、方形和椭圆形网点。对于有主轴的网点，第一次连接应发生在不低于40%的阶调值处，第二次连接应发生在不高于60%的阶调值处。42.6图象尺寸误差（胶片和印版）在环境稳定的情况下，一套分色片或印版对角线长度之差不得大于Oo02%o注：该误差包括分色片输出设备或印版输出设备的可重复性及其材料稳定性引起的误差。42.7阶调值总和（数字数据文件和胶片）除非另有说明，单张纸印刷的阶调值总和不得超过350%,热固型卷筒纸印刷阶调值总和不得超过300%.注：在阶调值总和高的情况下会发生诸如叠印不牢、背面透印和由于油墨未充分干燥
