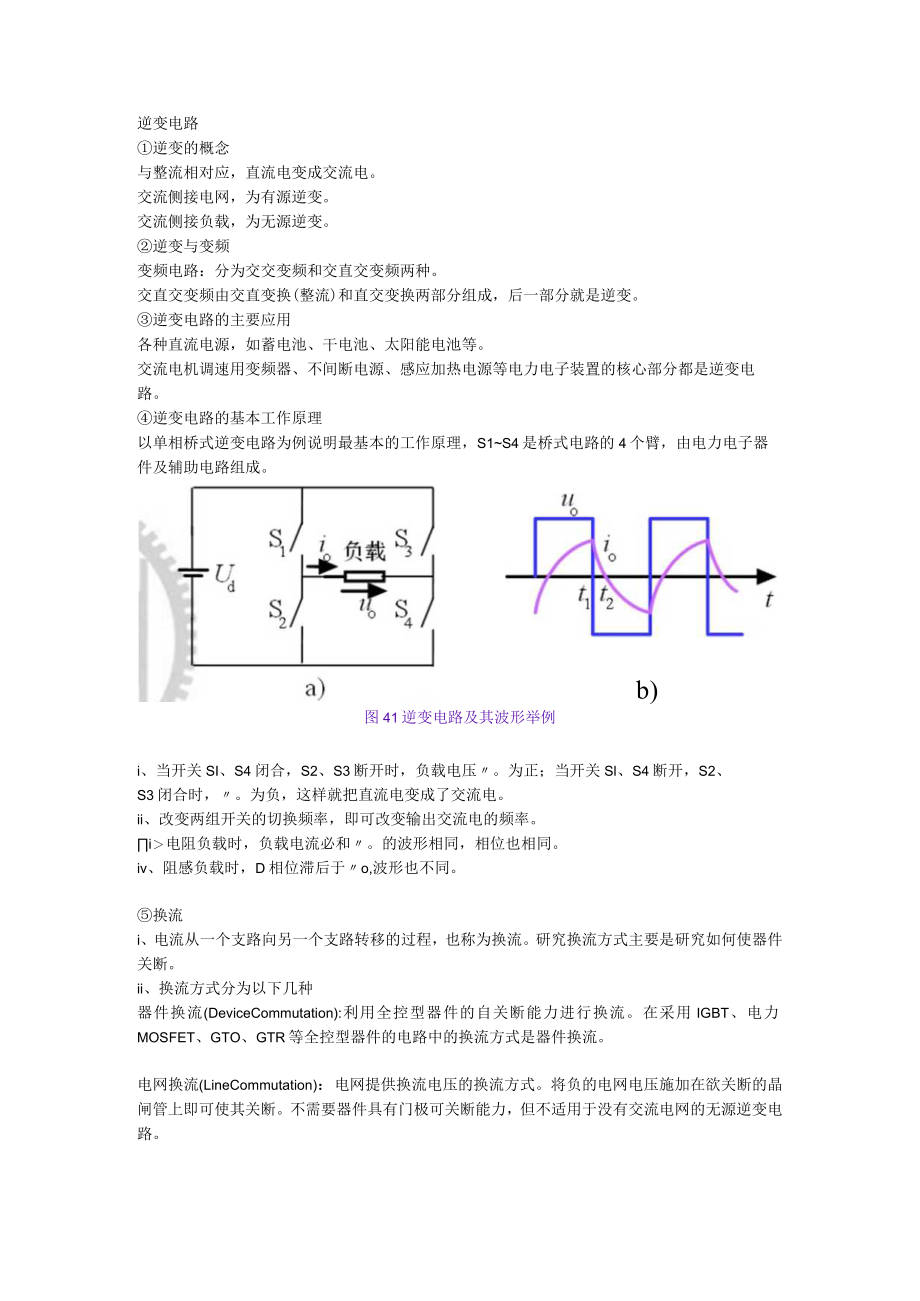

1、逆变电路逆变的概念与整流相对应，直流电变成交流电。交流侧接电网，为有源逆变。交流侧接负载，为无源逆变。逆变与变频变频电路：分为交交变频和交直交变频两种。交直交变频由交直变换(整流)和直交变换两部分组成，后一部分就是逆变。逆变电路的主要应用各种直流电源，如蓄电池、干电池、太阳能电池等。交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置的核心部分都是逆变电路。逆变电路的基本工作原理以单相桥式逆变电路为例说明最基本的工作原理，S1S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。b)图41逆变电路及其波形举例i、当开关SI、S4闭合，S2、S3断开时，负载电压。为正；当开关Sl、S4断
2、开，S2、S3闭合时，。为负，这样就把直流电变成了交流电。ii、改变两组开关的切换频率，即可改变输出交流电的频率。i电阻负载时，负载电流必和。的波形相同，相位也相同。iv、阻感负载时，D相位滞后于o,波形也不同。换流i、电流从一个支路向另一个支路转移的过程，也称为换流。研究换流方式主要是研究如何使器件关断。ii、换流方式分为以下几种器件换流(DeviceCommutation):利用全控型器件的自关断能力进行换流。在采用IGBT、电力MOSFET、GTO、GTR等全控型器件的电路中的换流方式是器件换流。电网换流(LineCommutation)：电网提供换流电压的换流方式。将负的电网电压施加在

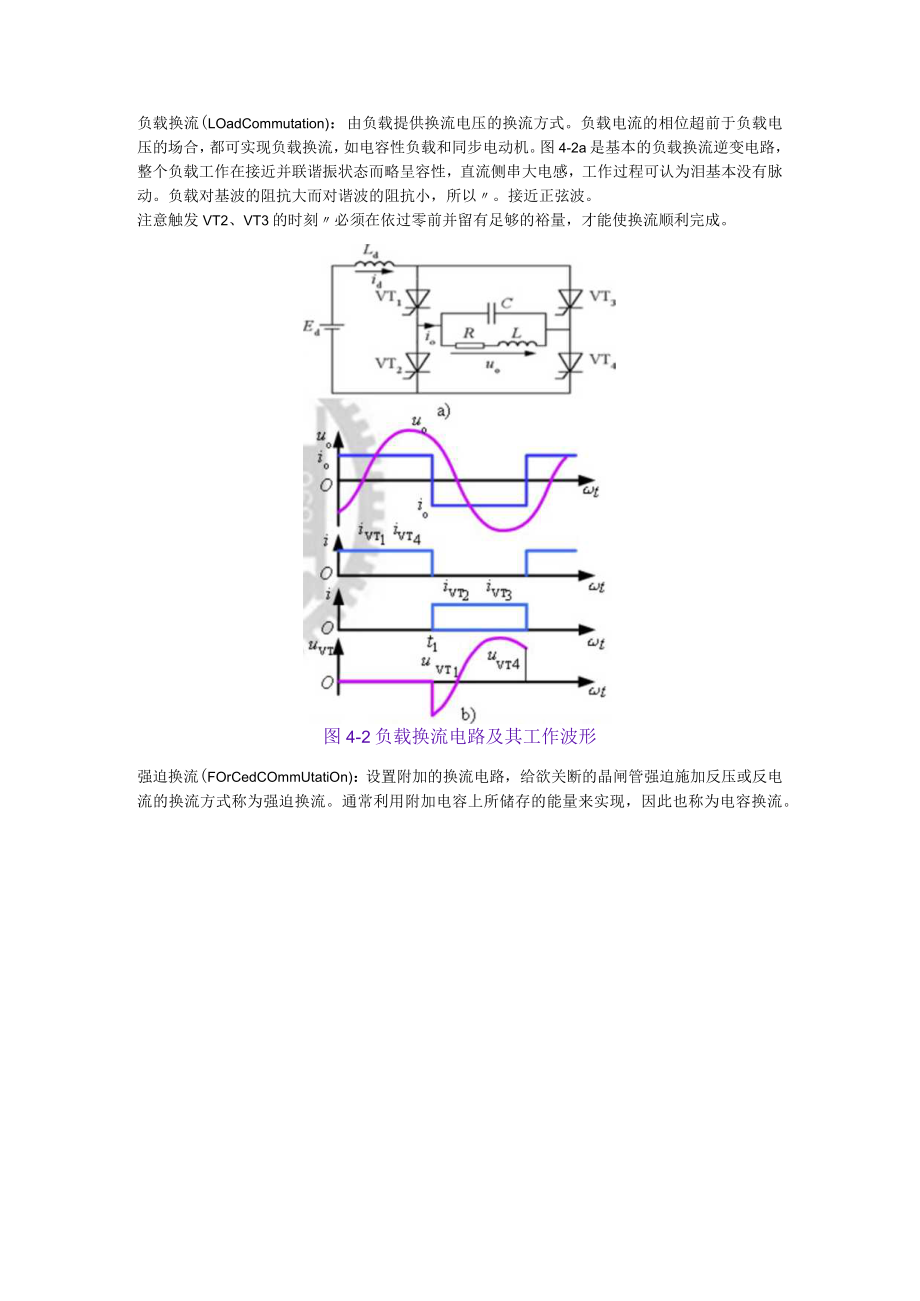

3、欲关断的晶闸管上即可使其关断。不需要器件具有门极可关断能力，但不适用于没有交流电网的无源逆变电路。负载换流(LOadCommutation)：由负载提供换流电压的换流方式。负载电流的相位超前于负载电压的场合，都可实现负载换流，如电容性负载和同步电动机。图4-2a是基本的负载换流逆变电路，整个负载工作在接近并联谐振状态而略呈容性，直流侧串大电感，工作过程可认为泪基本没有脉动。负载对基波的阻抗大而对谐波的阻抗小，所以。接近正弦波。注意触发VT2、VT3的时刻必须在依过零前并留有足够的裕量，才能使换流顺利完成。图4-2负载换流电路及其工作波形强迫换流(FOrCedCOmmUtatiOn)：设置附加的换流电路，给欲关断的晶闸管强迫施加反压或反电流的换流方式称为强迫换流。通常利用附加电容上所储存的能量来实现，因此也称为电容换流。
