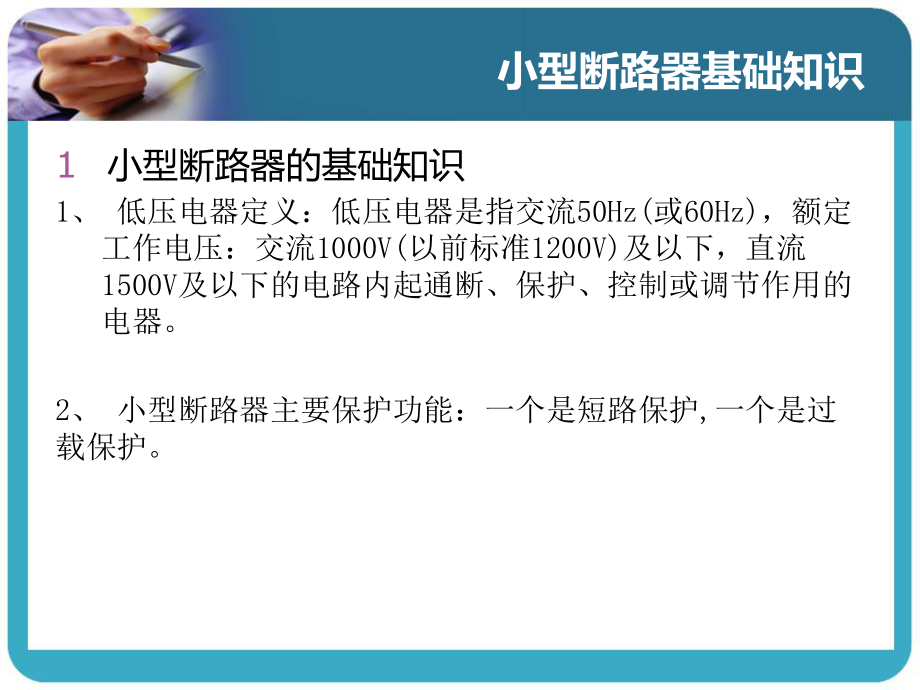

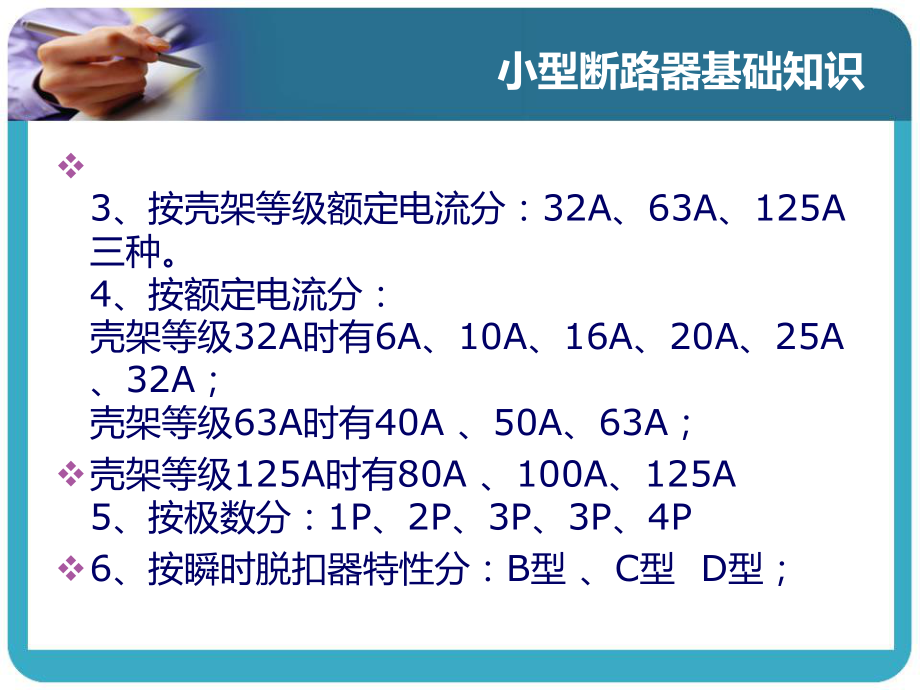

1、小型断路器基础知识1小型断路器的基础知识1、 低压电器定义：低压电器是指交流50Hz(或60Hz)，额定工作电压：交流1000V(以前标准1200V)及以下，直流1500V及以下的电路内起通断、保护、控制或调节作用的电器。2、 小型断路器主要保护功能：一个是短路保护,一个是过载保护。小型断路器基础知识v3、按壳架等级额定电流分：32A、63A、125A三种。4、按额定电流分：壳架等级32A时有6A、10A、16A、20A、25A、32A； 壳架等级63A时有40A 、50A、63A；v壳架等级125A时有80A 、100A、125A 5、按极数分：1P、2P、3P、3P、4Pv6、按瞬时脱扣器

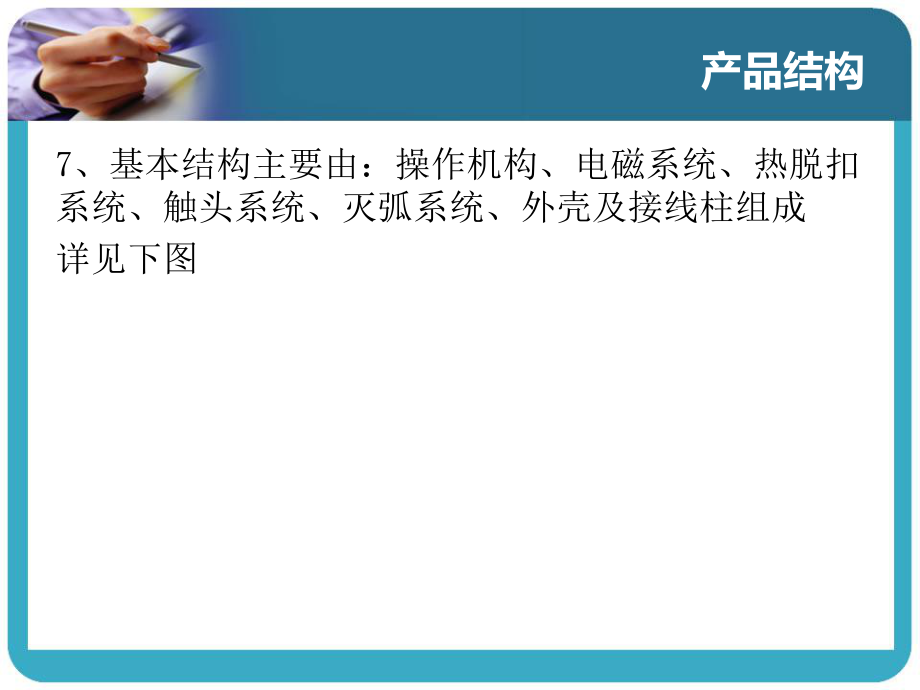

2、特性分：B型 、C型 D型；产品结构7、基本结构主要由：操作机构、电磁系统、热脱扣系统、触头系统、灭弧系统、外壳及接线柱组成详见下图 断路器产品结构断路器产品结构ZB30-63操作机构：实现动、静触头有效闭合、分断电磁系统：短路保护热脱扣系统：实现过流保护灭弧系统：熄灭电弧小型断路器热脱扣系统2 2 工作原理工作原理利用双金属随着温度升高而定向按规律弯曲的原理，正常电流（1.13In）弯曲角度不大，因此推力不足以使脱扣机构脱扣，当达过载电流（1.45In）弯曲角度大，推力足以推动脱扣机构使开关断开，（详见下表）（详见下表）双金属片小型断路器时间与电流动作特性短路保护脱扣器短路保护脱扣器1. 1
3、. 基本结构：基本结构： 短路保护脱扣器主要由动、短路保护脱扣器主要由动、静铁心、电磁线圈、线圈骨静铁心、电磁线圈、线圈骨架、顶杆和弹簧共同组成。架、顶杆和弹簧共同组成。2 2 分类：分类：B B型型 、C C型型 D D型型；（详见时间与电流动作特性）小型断路器磁脱扣系统短路保护脱扣器短路保护脱扣器小型断路器磁脱扣系统保护特性根据保护特性根据GB10963.1GB10963.1规定，分为规定，分为B B、C C、D D三种特性供用户选用三种特性供用户选用小型断路器磁脱扣系统3 3 工作原理：工作原理：当保护线路的负载电流小于或等于额定电流时，流过线圈的电流所产生的电磁吸力小于弹簧的反力，则铁
4、心在原位不动，正常工作。当所保护线路产生短路电流时，流过线圈的电流所产生的电磁吸力大于弹簧的反力，则铁心瞬间吸动，在很短的时间内分闸，切断故障电路。操作系统1.1.操作机构由手柄、连杆、跳扣、锁扣、杠杆、触头和操作机构由手柄、连杆、跳扣、锁扣、杠杆、触头和弹簧组成。弹簧组成。2.2.设计原理主要采用四连杆机构。设计原理主要采用四连杆机构。手柄连杆锁扣跳扣触头系统v 触头系统是直接影响通电、分合及分断各性能的重要触头系统是直接影响通电、分合及分断各性能的重要部件，部件，v 基本结构：触头系统由动、静触头、引弧片和触头弹基本结构：触头系统由动、静触头、引弧片和触头弹簧组成，簧组成，v 触头一般为单
5、断点触头。触头一般为单断点触头。触头参数1 1 触头压力：触头压力： 触头压力可分触头初压力和触头终压力。1.1 初压力是指动触头刚接触静触头时，每个触头上的压初压力是指动触头刚接触静触头时，每个触头上的压力。力。它的作用是在触头刚接触时，防和限制止触头产生弹跳或振动。1.2 终压力是指动静触头完全闭合后，每个触头上承受的压终压力是指动静触头完全闭合后，每个触头上承受的压力力。它主要保证在长期工作时或产品型式试验过程中，触头温升不超过规定值，而且，要有足够的电动稳定性。 触头压力是触头系统最重要的一个参数，设计是否合理，这不仅影响到MCB触头闭合时的弹跳或振动、电动稳定性和触头温升，而且会影响
6、MCB的触头分断速度、机构操作力及脱扣力。 触头终压力一般在36N左右，主要看额定电流的大小来确定3 触头开距触头开距 开距是指开距是指触头完全断开时，动静触头间的最短距离触头完全断开时，动静触头间的最短距离。 开距的作用是保证可靠地灭弧，同时，保证在断开位置时，动静触头之间具有足够的电气间隙。触头开距主要根据灭弧条件来确定的，也就是说触头开距选择应保证在断开电路时能可靠地熄灭电弧。当然，它与灭弧在装置的设计有关。交流用的触头开距一般在46mm,而直流用的触头开距一般要更大一些。4 4 触头超程：触头超程： 超程是指触头在完全闭合后，将静触头移开，动触头向静触超程是指触头在完全闭合后，将静触头
7、移开，动触头向静触头方向所移动的距离。头方向所移动的距离。 触头超程主要保证触头在使用或试验过程中，经磨损后仍能可靠接触。触头参数灭弧系统五五 灭弧系统：灭弧系统：当分断短路电流时，触头之间将产生电弧，当电弧熄灭之时当分断短路电流时，触头之间将产生电弧，当电弧熄灭之时即电路分断完毕。电弧从电弧电流获得能量而使其弧心部即电路分断完毕。电弧从电弧电流获得能量而使其弧心部分的温度达到分的温度达到4000K4000K以上的高温，并靠着触头材料的金属以上的高温，并靠着触头材料的金属蒸气和氮气等气体分子产生的热游离作用而维持燃弧。若蒸气和氮气等气体分子产生的热游离作用而维持燃弧。若持续燃弧将造成触头严重损
8、耗和相邻绝缘部件老化，甚至持续燃弧将造成触头严重损耗和相邻绝缘部件老化，甚至引起火灾事故，因此必须迅速熄灭电弧。引起火灾事故，因此必须迅速熄灭电弧。断路器移印型号电流规格、脱扣类型技术参数分断能力接线图含义：隔离、过载、短路各种认证标识断断路器路器分断能力分断能力断路器的额定短路分断能力断路器的额定短路分断能力ZB30ZB30结构：结构：6-40A6-40A的为的为6000A6000A，50-63A50-63A的为的为4500A4500A，ZB5ZB5结构：结构：1A-63A1A-63A为为10KA10KA。分断能力越高，产品限流能力越好。分断能力越高，产品限流能力越好。小型断路器的选型小型断
9、路器的选型选型必须遵守的基本原则:1 1、断路器的额定电压必须大于或等于线路的工作电压。、断路器的额定电压必须大于或等于线路的工作电压。2 2、断路器的额定电流、断路器的额定电流线路的负载电流。线路的负载电流。3 3、断路器的额定短路通断能力、断路器的额定短路通断能力线路中可能出现的最大短路线路中可能出现的最大短路电流。电流。小型漏电断路器基础知识1小型漏电断路器的基础知识1、 小型漏电断路器适用于交流50Hz，额定工作电压230V/400V，额定电流6A到63A的线路中。2、 能同时执行检测剩余电流，将剩余电流值与剩余动作电流值相比较，当剩余电流超过额定剩余动作电流时能断开被保护电路，也能在
10、规定条件下接通、承载和分段过电流。小型漏电断路器基础知识3、按壳架等级额定电流分：32A、63A、二种。4、按额定电流分：壳架等级32A时有6A、10A、16A、20A、25A、32A； 壳架等级63A时有40A 、50A、63A； 5、按极数分：1P+N、2P、3P、3P+N、4P6、按瞬时脱扣器特性分：B型 、C型 D型；7、32A壳架的本公司又分为普通型的和超薄型（ZB30L-20）二种。产品结构8、基本结构主要由：操作机构、电磁系统、热脱扣系统、触头系统、灭弧系统、外壳及接线柱和漏电模块组成详见下图 漏电断路器产品结构漏电断路器产品结构ZB30L-20操作机构：实现动、静触头有效闭合、
11、分断电磁系统：短路保护热脱扣系统：实现过流保护灭弧系统：熄灭电弧 漏电断路器产品结构漏电断路器产品结构ZB30L-20漏电脱扣线圈和漏电铁芯磁环线路板 漏电断路器产品结构漏电断路器产品结构ZB30L-32(63)漏电开关开关部分漏电模块小型漏电断路器的区别1 1ZB30L-20ZB30L-20（超薄型）（超薄型）1P+N1P+N宽度为宽度为36MM36MM，电流最大做到，电流最大做到32A32A。 ZB30L-32 1P+N ZB30L-32 1P+N宽度为宽度为45MM45MM，电流最大做到，电流最大做到32A32A2. ZB30L-202. ZB30L-20（超薄型）零火线能同时通断。（超
12、薄型）零火线能同时通断。 ZB30L-32(63) ZB30L-32(63)零线是不能分断的。零线是不能分断的。小型漏电断路器的选用1 1根据人的生理特点，根据人的生理特点， 3030毫安为人的呼吸麻痹极限值，换毫安为人的呼吸麻痹极限值，换句话来说，这时人是没有生命危险的。并且就算时间很长，句话来说，这时人是没有生命危险的。并且就算时间很长，也不会造成不可逆心脏纤维性颤动，因此，也不会造成不可逆心脏纤维性颤动，因此，3030毫安为家用毫安为家用型（人身保护型）的首选。型（人身保护型）的首选。2. 2. 根据市场的需求和客户的需要，公司今年增加了根据市场的需求和客户的需要，公司今年增加了5050
13、毫安毫安和和100100毫安两种规格。毫安两种规格。ZB5自负式过欠压保护器的基本知识 1、适用于交流50HZ，额定工作电压230V/400V，额定工作电流63A及以下的用户或负载。线路中出现过欠压时对用电设备进行保护，同时具备过载和短路保护功能。 2、线路电压回复正常经延时后自动合闸接通线路，无需人工手动操作。 3、线路出现瞬态欠电压时，保护器不产生误动作。 4、线路由于接点不实出现电压不稳或突然断电又突然来电时，保护器不接通线路。 5、线路故障电压最高时， 保护器自身不会损坏。ZB30自负式过欠压与ZB5自负式过欠压的区别ZB30-ZGQ/1P+NZB30-ZGQ/3P+NZB5-ZGQ/1P+NZB5-ZGQ/3P+NZB30自负式过欠压与ZB5自负式过欠压的区别ZB30-ZGQZB5-ZGQ
