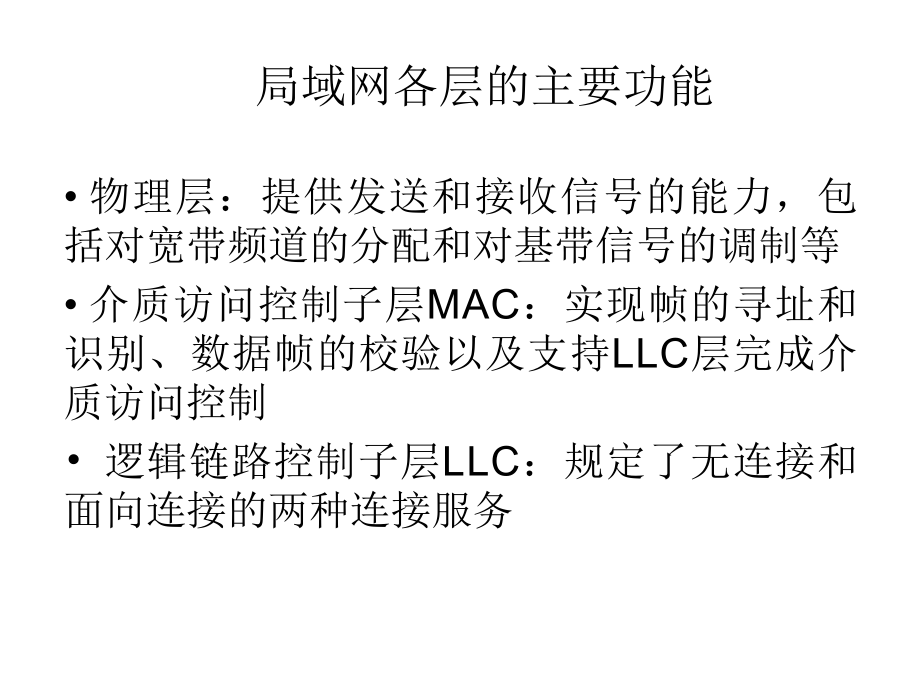

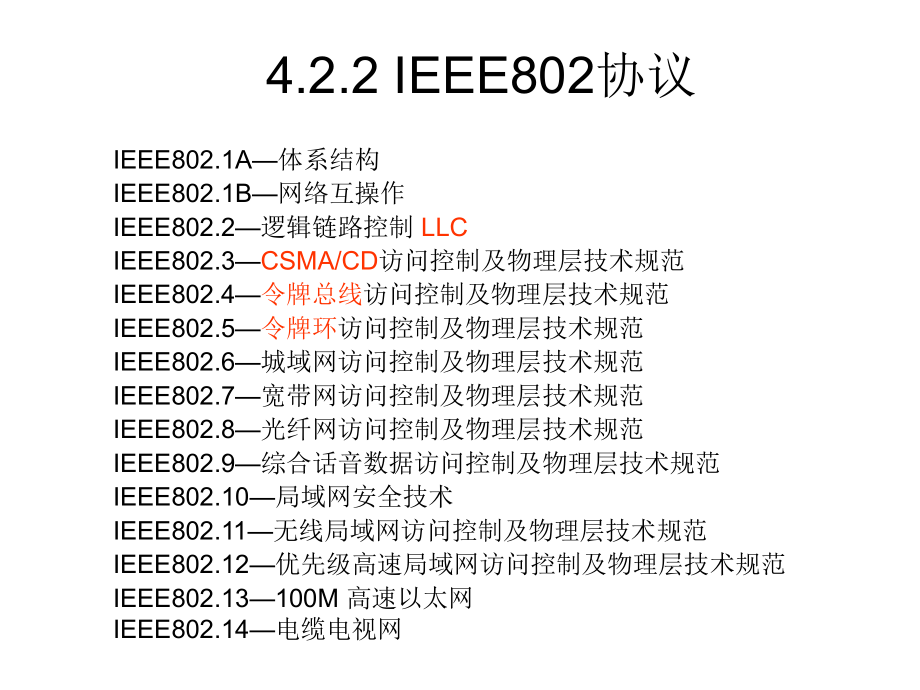

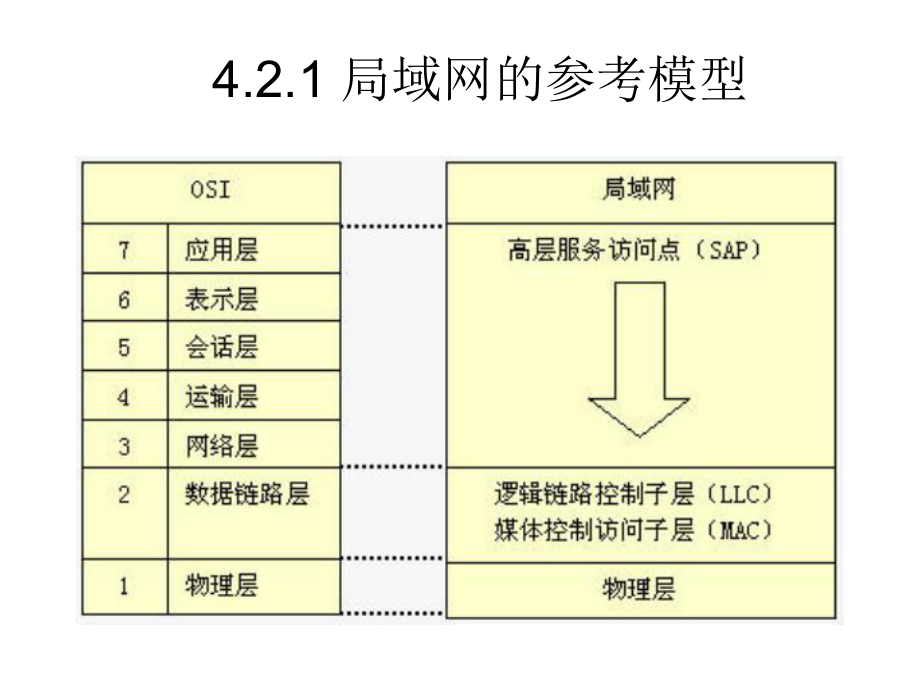

1、4.2.1 局域网的参考模型局域网各层的主要功能 物理层：提供发送和接收信号的能力，包括对宽带频道的分配和对基带信号的调制等 介质访问控制子层MAC：实现帧的寻址和识别、数据帧的校验以及支持LLC层完成介质访问控制 逻辑链路控制子层LLC：规定了无连接和面向连接的两种连接服务 4.2.2 IEEE802协议IEEE802.1A体系结构IEEE802.1B网络互操作IEEE802.2逻辑链路控制 LLCIEEE802.3CSMA/CD访问控制及物理层技术规范IEEE802.4令牌总线访问控制及物理层技术规范IEEE802.5令牌环访问控制及物理层技术规范IEEE802.6城域网访问控制及物理层技
2、术规范IEEE802.7宽带网访问控制及物理层技术规范IEEE802.8光纤网访问控制及物理层技术规范IEEE802.9综合话音数据访问控制及物理层技术规范IEEE802.10局域网安全技术IEEE802.11无线局域网访问控制及物理层技术规范IEEE802.12优先级高速局域网访问控制及物理层技术规范IEEE802.13100M 高速以太网IEEE802.14电缆电视网 802.1802.2802.3802.4802.5802.6802.7802.x物理层技术规范物理层技术规范物理层技术规范物理层技术规范物理层技术规范物理层技术规范物理层技术规范802.8IEEE802标准系列间的关系4.3
3、 以太网 IEEE802.3标准是一个介质访问控制协议，它适用于采取1-持续CSMA/CD的局域网 以太网：802.3标准的一个具体产品，总线拓扑，采取CSMA/CD协议 优点：传输速率高、网络软件丰富、安装连接简单、使用维护方便，目前已成为国际流行的局域网标准之一4.3.1 IEEE802.3帧格式 前导：7字节的“10101010”比特串，同步； 开始标志：1字节的“10101011”比特串，标志着开始； 目标地址和源地址：2 或 6个字节，以太网为6个字节 长度：2字节组成，标明数据字段的字节数； 填充字段：保证从目的地址开始，到校验和字段的最短长度为64字节字节； 校验和：4字节组成，一般采用循环冗余校验 前导长度数据填充字段校验和开始标志目的地址源地址712或62或62015000464字节最短帧长 避免帧的第一个比特到达电缆的远端前帧已经发完，帧发送时间应该大于 2； 10Mbps LAN，最大冲突检测时间为51.2微秒，最短帧长为64字节； 网络速度提高，最短帧长也应该增大或者站点间的距离要减小
