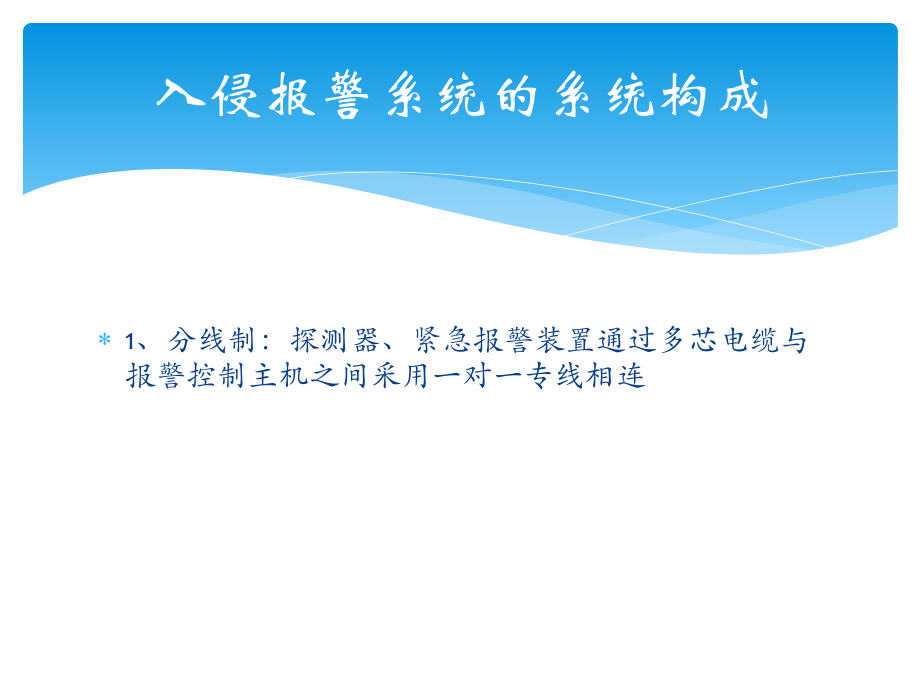

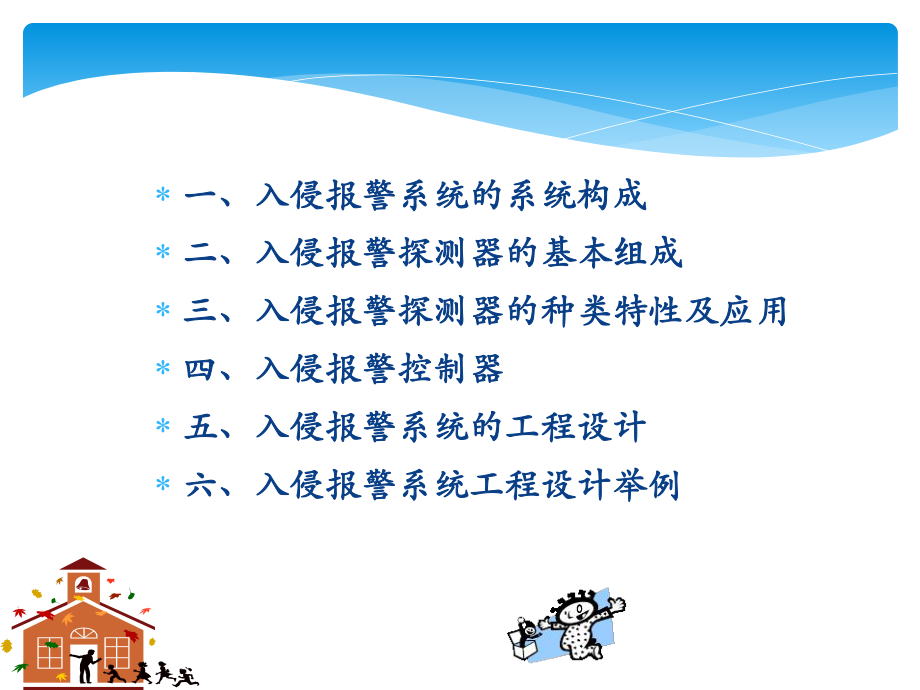

1、入 侵 报 警 系 统 一、入侵报警系统的系统构成一、入侵报警系统的系统构成 二、入侵报警探测器的基本组成二、入侵报警探测器的基本组成 三、入侵报警探测器的种类特性及应用三、入侵报警探测器的种类特性及应用 四、入侵报警控制器四、入侵报警控制器 五、入侵报警系统的工程设计五、入侵报警系统的工程设计 六、入侵报警系统工程设计举例六、入侵报警系统工程设计举例 1、分线制：探测器、紧急报警装置通过多芯电缆与报警控制主机之间采用一对一专线相连入侵报警系统的系统构成报警系统示意图报警系统示意图 2、总线制：探测器、紧急报警装置通过其相应的编址模块与报警控制主机之间采用报警总线（专线）相连 无线制：探测器、
2、紧急报警装置通过其相应的无线设备与报警控制主机通讯，其中一个防区内的紧急报警装置不得大于4个 公共网络：探测器、紧急报警装置通过现场报警控制设备和/或网络传输接人设备与报警控制主机之间采用公共网络相连。公共网络可以是有线网络，也可以是有线-无线-有线网络 探测器是用来探测入侵者移动或其他动作的电子或探测器是用来探测入侵者移动或其他动作的电子或机械部件组成的装置机械部件组成的装置 由传感器、放大器、转换输出电路组成由传感器、放大器、转换输出电路组成二、二、入侵入侵报警探测器的基本组成报警探测器的基本组成一、探测器分类 按用途分：户内、户外、周界、重点 按原理分：开关、声控、红外、微波、超声波、电
3、场感应、双技术等 按警戒范围分：点控、线控、面控、空间控制 按工作方式分：主动、被动三、入侵报警探测器的种类特性三、入侵报警探测器的种类特性及应用及应用常用探测器常用探测器 开关报警探测器 把防范现场传感器的位置或工作状态的变化转换为控制电路通断的变化，并以此来触发报警电路。 磁控开关磁控开关 微动开关微动开关 易动金属线易动金属线 压力垫压力垫 开关报警探测器1 1、磁控开关、磁控开关 （门、窗磁）：（门、窗磁）： 由永久磁铁和干簧管组成。由永久磁铁和干簧管组成。 当磁铁靠近干簧管时，管中带金属触点的两个簧片在磁当磁铁靠近干簧管时，管中带金属触点的两个簧片在磁场作用下被吸合，两触点接通；磁铁
4、远离干簧管达一定场作用下被吸合，两触点接通；磁铁远离干簧管达一定距离时，干簧管附近磁场消失或减弱，簧片自身靠弹性距离时，干簧管附近磁场消失或减弱，簧片自身靠弹性作用恢复到原位置，两触点断开。作用恢复到原位置，两触点断开。 特点：适用于木门外壳材料：ABS工作距离 ：15-20/20-25mm 安装方式：贴装式开关形式：常闭型(NC)-断路报警 常开型(NO)-通路报警 常开常闭型-NO&NO电流/电压/功率：0.5DCA/100DCV/10W 安装：安装： 磁铁安装在被防范物体的活动部位，干簧管装在磁铁安装在被防范物体的活动部位，干簧管装在固定部位，并保持适当距离。固定部位，并保持适当距离。
5、优点：优点： 结构简单、价格低廉、耐腐蚀性好、触点寿命长、结构简单、价格低廉、耐腐蚀性好、触点寿命长、体积小、动作快、吸合功率小，经常被使用。体积小、动作快、吸合功率小，经常被使用。 注意事项：注意事项： 干簧管应装在被防范物体的固定部分，安装稳固，干簧管应装在被防范物体的固定部分，安装稳固，避免受猛烈震动，以防止干簧管碎裂；避免受猛烈震动，以防止干簧管碎裂； 磁控开关不适用于磁性金属门窗，易使磁场消弱；磁控开关不适用于磁性金属门窗，易使磁场消弱； 报警控制部门的布线图应保密，连线接点要接触报警控制部门的布线图应保密，连线接点要接触可靠。可靠。2 2、微动开关、微动开关 由按钮和簧片组成。靠外
6、力作用在按钮上报警。由按钮和簧片组成。靠外力作用在按钮上报警。 安装方式：门窗合页处、物体下面、金属体上、可明装和安装方式：门窗合页处、物体下面、金属体上、可明装和暗装。暗装。 要点：解除报警要人工复位，安装在易接触的地方，注意要点：解除报警要人工复位，安装在易接触的地方，注意隐蔽；耐腐蚀性和动作灵敏度不如磁控开关。隐蔽；耐腐蚀性和动作灵敏度不如磁控开关。3 3、易断金属导线、易断金属导线 一种用导电性能好的金属材料制作的机械强度不高、容一种用导电性能好的金属材料制作的机械强度不高、容易断裂的导线。易断裂的导线。 安装：可将其捆绕在门、窗把手或被保护的物体之上。安装：可将其捆绕在门、窗把手或被
7、保护的物体之上。 特点：结构简单、价格低廉特点：结构简单、价格低廉 不易于伪装，漆包线的绝缘层易磨损而出现短路的不易于伪装，漆包线的绝缘层易磨损而出现短路的 现象，从而使报警系统失效。现象，从而使报警系统失效。4 4、压力垫、压力垫 由两条金属带平行对应地分别固定在地毯背面和地板由两条金属带平行对应地分别固定在地毯背面和地板之间，两条金属带之间有几个位置使用绝缘材料支撑，使其之间，两条金属带之间有几个位置使用绝缘材料支撑，使其互不接触。受到压力时，两金属带接触，触发报警。互不接触。受到压力时，两金属带接触，触发报警。安装方式：窗台、大厅、楼道、楼梯、贵重物前安装方式：窗台、大厅、楼道、楼梯、贵
8、重物前 特点：安装处不能潮湿特点：安装处不能潮湿 声探测器声探测器 声波产生条件：一是要有产生声源的振动体；声波产生条件：一是要有产生声源的振动体；二是要有能够传播这种振动形式的空气、水等弹二是要有能够传播这种振动形式的空气、水等弹性介质。性介质。声探测器分类：声探测器分类：可闻声探测器：声控探测器（可闻声探测器：声控探测器（20-20000 Hz20-20000 Hz）不可闻声探测器：超声波探测器（不可闻声探测器：超声波探测器（20000 Hz20000 Hz） 次声波探测器（次声波探测器（20 Hz20 Hz） 用传声器作传感器，用来探测入侵者在防范区域用传声器作传感器，用来探测入侵者在防
9、范区域内走动或作案活动发出的声响，并将此声响转换为内走动或作案活动发出的声响，并将此声响转换为电信号送入监听电路转换成音响供保安人员监听或电信号送入监听电路转换成音响供保安人员监听或录音，或送入报警电路，在现场声强达到一定程度录音，或送入报警电路，在现场声强达到一定程度时触发报警装置。时触发报警装置。1.1.声控探测器声控探测器拾音器拾音器控制报警控制报警前置音频放大器前置音频放大器后置音频放大器后置音频放大器喇叭监听喇叭监听录音机录音机 （1 1）属于空间型探测器。结）属于空间型探测器。结构简单、成本低廉，安装简构简单、成本低廉，安装简便，适宜噪声小的仓库、博便，适宜噪声小的仓库、博物馆、银
10、行库、机要室等场物馆、银行库、机要室等场合。合。 （2 2）尽量靠近目标，注意声）尽量靠近目标，注意声学环境。学环境。 （3 3）可做成特定频率的探测）可做成特定频率的探测器。器。声控探测器的主要特点及安装使用要点声控探测器的主要特点及安装使用要点2 2、声音分析式玻璃破碎探测器、声音分析式玻璃破碎探测器 利用微处理器的声音分析技术来分析与玻璃破碎相关的特定声音频率后，进行准确的报警。 安装在天花板、相对的墙壁或相毗邻的墙壁上。3 3、双技术玻璃破碎探测器、双技术玻璃破碎探测器 a.振动-声控玻璃破碎探测器 同时探测到玻璃破碎时产生的振动和声频，才会产生报警信号。 b.次声波-声控玻璃破碎探测
11、器 装在墙壁上或天花板上. 红外探测器红外探测器 电磁波谱的划分：电磁波谱的划分： 无线电区无线电区微波和其它无线电波。微波和其它无线电波。 光学区光学区红外线、可见光、紫外红外线、可见光、紫外线。线。 射线区射线区XX射线等射线等 红外线在电磁波谱中的位置：处红外线在电磁波谱中的位置：处于微波和可见光之间。于微波和可见光之间。 特点：特点： 有热效应有热效应 穿透云雾能力强穿透云雾能力强 红外线探测器红外线探测器 电磁波波谱图长波中波短波超短波微波红外线可见光射线紫外线主动式主动式被动式被动式1 1、主动式红外探测器、主动式红外探测器 组成：由发射和接收两部分组成：由发射和接收两部分组成。组
12、成。 工作原理：工作时收发机之工作原理：工作时收发机之间产生红外光束构成封锁线，间产生红外光束构成封锁线，有人穿越报警。有人穿越报警。 防范布局方式： a、对向型安装发射机接收机发射1接收1发射2接收2发射3接收3光束1光束2光束3 多光束组合成警戒网 四组红外收、发机构成周界警戒线发发发发发收收收收收收收发收收收 b、反向型安装方式、反向型安装方式 警戒网警戒网发射接收红外入射光束红外反射光束反射面发射接收主动式红外探测器的主要特点及安装使用要点主动式红外探测器的主要特点及安装使用要点 1 1、属于线控型探测器，控制范围为线状分布。隐蔽性好。、属于线控型探测器，控制范围为线状分布。隐蔽性好。
13、 2 2、监控距离百米以上，最短遮光时间通常、监控距离百米以上，最短遮光时间通常0.02s0.02s左右触左右触发报警发报警 3 3、用于室内工作可靠性较高，用于室外最好选双鉴技术。、用于室内工作可靠性较高，用于室外最好选双鉴技术。 4 4、注意维护，保持镜面清洁。、注意维护，保持镜面清洁。 5 5、可因环境不同随意配置，使用起来灵活方便。、可因环境不同随意配置，使用起来灵活方便。 主动红外探测器 特点：1.室外双光束增益自动调节红外线探测器。2.采用感应控制的大型光学系统,适应雨、雾、雪等恶劣天气。3.上下光学镜片同时调整机构,使得调整更快、更方便、更准确。4.光轴水平调整角度180,垂直方
14、向10。 2 2、被动红外探测器、被动红外探测器 所有高于绝对零度（所有高于绝对零度（-273 ）的物体都辐射出红外线。）的物体都辐射出红外线。 被动红外探测器不向空间辐射能量，而是依靠接收人发被动红外探测器不向空间辐射能量，而是依靠接收人发出的红外辐射来进行报警。出的红外辐射来进行报警。 不同温度下物体的红外辐射峰值波长不同温度下物体的红外辐射峰值波长被动红外探测器的组成及基本工作原理被动红外探测器的组成及基本工作原理 基本工作原理：由光学系统、热传感器及报警控制基本工作原理：由光学系统、热传感器及报警控制器组成，通过红外传感器探测人体红外辐射，转换器组成，通过红外传感器探测人体红外辐射，转
15、换成电信号，经处理送往控制器报警。成电信号，经处理送往控制器报警。光学系统热释电热释电红外传感器红外传感器信号处理电路报警控制器红外辐射 为了更好地发挥光学视场的探测效果，目前光学系统的为了更好地发挥光学视场的探测效果，目前光学系统的视场探测模式常设计成多种方式，如有多线明暗间距探视场探测模式常设计成多种方式，如有多线明暗间距探测模式，又可划分上、中、下三个层次，即所谓广角型；测模式，又可划分上、中、下三个层次，即所谓广角型；也有呈狭长型（长廊型）。也有呈狭长型（长廊型）。被动红外探测器的安装使用要点被动红外探测器的安装使用要点 1 1、对横向切割探测区方向的人体运动最敏感，故布置、对横向切割
16、探测区方向的人体运动最敏感，故布置时应尽量利用这个特性达到最佳效果。时应尽量利用这个特性达到最佳效果。 2 2、布置时要注意探测器的探测范围和水平视角，防止、布置时要注意探测器的探测范围和水平视角，防止死角。死角。 3 3、红外探头不能对准发热体。警戒区内最好不要有空、红外探头不能对准发热体。警戒区内最好不要有空调或热源。调或热源。 4 4、警戒区内注意不要有高大的遮挡物遮挡和电风扇叶、警戒区内注意不要有高大的遮挡物遮挡和电风扇叶片的干扰，也不要安装在强电处。片的干扰，也不要安装在强电处。 5 5、基本属于室内型探测器。、基本属于室内型探测器。被动式红外探测器的突出优点被动式红外探测器的突出优点 被动式红外探测器功耗非常小，适用于一些要求低功耗的被动式红外探测器功耗非常小，适用于一些要求低功耗的场合；场合； 没有发射器与接收器之间严格校直的麻烦；没有发射器与接收器之间严格校直的麻烦； 与微波报警器相比，红外波长不能穿越砖头水泥等一般建与微波报警器相比，红外波长不能穿越砖头水泥等一般建筑物，在室内使用时不必担心由于室外的运动目标会造成筑物，在室内使用时不必担心由于室外的运动目标会造成误报
