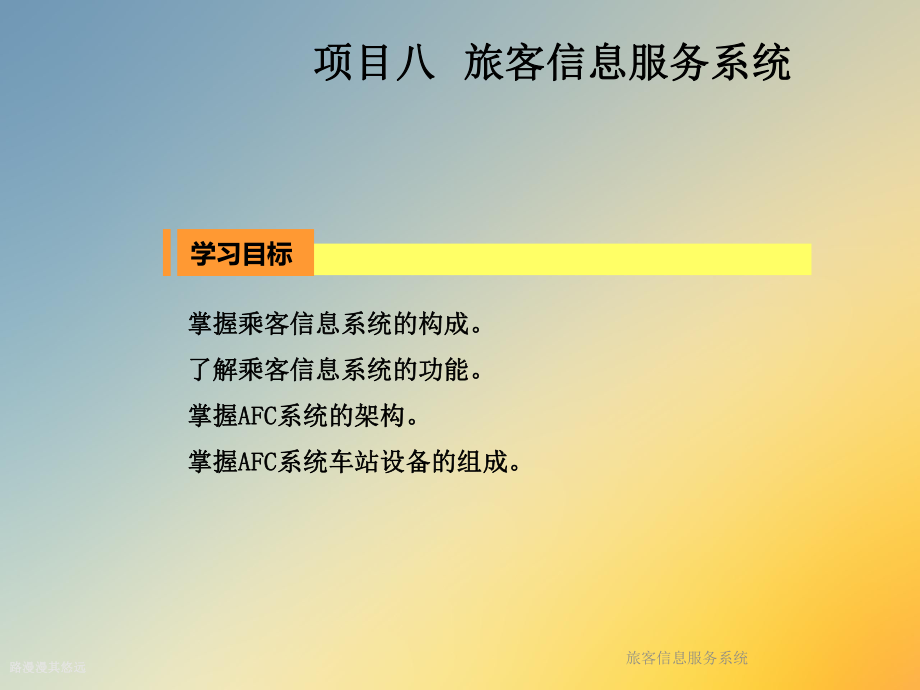

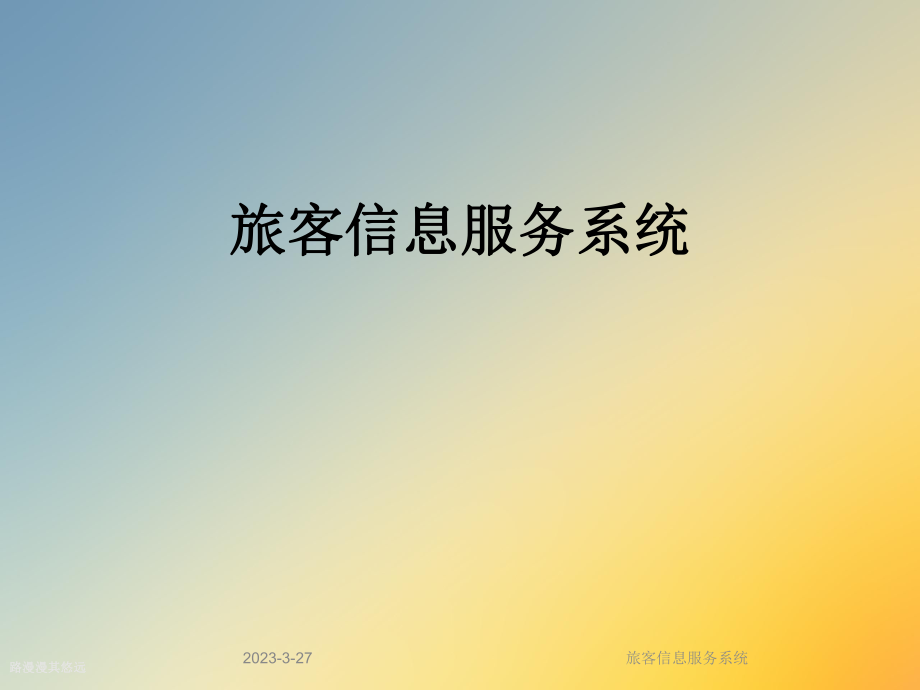

1、路漫漫其悠远路漫漫其悠远2023-3-27旅客信息服务系统旅客信息服务系统旅客信息服务系统路漫漫其悠远路漫漫其悠远旅客信息服务系统学习目标掌握乘客信息系统的构成。掌握乘客信息系统的构成。了解乘客信息系统的功能。了解乘客信息系统的功能。掌握掌握AFCAFC系统的架构。系统的架构。掌握掌握AFCAFC系统车站设备的组成。系统车站设备的组成。项目八项目八 旅客信息服务系统旅客信息服务系统路漫漫其悠远路漫漫其悠远旅客信息服务系统项目八项目八 旅客信息服务系统旅客信息服务系统任务一 乘客信息系统 自动售检票系统自动售检票系统任务二路漫漫其悠远路漫漫其悠远旅客信息服务系统任务一任务一 乘客信息系统乘客信息

2、系统 PIS系统的构成 一、 典型PISPIS系统结构图如图8-38-3所示。根据控制功能与结构的不同，PISPIS系统可由不同的部分构成。图8-3 8-3 典型PISPIS系统结构图路漫漫其悠远路漫漫其悠远旅客信息服务系统 从控制功能上分，PISPIS系统可分为4 4个层次，即信息源、中心播出控制层、车站播出控制层和车站播出设备。1.1.从控制功能上分从控制功能上分任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统2.2.从结构上从结构上分分 从结构上分，PISPIS系统可分为控制中心子系统、备用控制中心子系统、车站子系统、车载子系统、网络子系统和广告制作子系统等

3、。PISPIS结构示意图如图8-48-4所示。图8-4 PIS8-4 PIS结构示意图任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统1 1）控制中心子系统控制中心子系统 控制中心子系统是PISPIS系统的核心部分，主要负责外部信息流的采集、播出版式的编辑、视频流的转换、播出控制和对整个PISPIS系统设备工作状态的监控及网络的管理。 控制中心子系统主要设备有中心服务器、视频流服务器、中心操作员工作站、中心网管工作站、播出控制工作站、数字电视设备、外部信号源和集成化软件系统等。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统2 2）备

4、用控制中心子系统备用控制中心子系统 为了提高控制中心的可靠性，在PISPIS系统中设置备用控制中心，两个控制中心通过网络实时同步状态信息，一旦出现主控制器故障情况，备用控制器能立即接管主控制器所有功能，保证网络的不间断运行。备用控制中心子系统主要设备有服务器、播出控制工作站、网管及监控工作站和网络设备等。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统3 3）车站子系统车站子系统Eye-Catching Visual（1）PDP屏（2）LED屏（3）LCD显示器任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统4 4）车载子系统车载子系

5、统 （1 1）在列车上播放预先录制节目的DVDDVD光盘，主要是广告信息。 （2 2）在固定的地点（如车辆段）通过有线或无线的方式向列车传输信息，行驶过程中列车PISPIS系统可播放这些信息。 （3 3）通过车载无线集群系统向列车传送信息，该方式可保证信息的实时性。例如，天气预报、文字新闻和其他信息等。 （4 4）通过全线无缝覆盖的无线宽带传输网络，提供行驶过程中列车PISPIS系统的实时音频信息源。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统5 5）网络子系统网络子系统 网络子系统是指城市轨道交通主干通信网提供给PISPIS系统的通道，该通道用来传输从控制中

6、心到各车站、地铁车辆之间的各种数据信号、控制信号和视频信息。网络子系统包括有线网络和车地无线子系统。中心局域网、广告中心局域网、车站局域网都是通过网络交换机连接本局域网内的各种设备，再由交换机经硬件防火墙设备连接至传输网上。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统6 6）广告制作子系统广告制作子系统 PIS PIS系统的广告制子系统大多设置在站厅中。广告制作子系统主要提供直观方便的用户界面，供业务人员或广告制作人员制作广告节目，编辑广告时间表，控制指定的显示屏或显示屏组播放显示指定的时间表，并将制作好的素材经审核通过后由网络传输到控制中心和各车站进行播出。

7、任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统 PIS系统的总体功能 二、1 1）紧急疏散功能紧急疏散功能（1 1）预先设）预先设定紧急信息定紧急信息（2 2）即时编辑）即时编辑发布紧急信息发布紧急信息任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统2 2）广告播出功能广告播出功能 PIS PIS系统可为轨道交通引入一个多媒体广告的发布平台，通过广告的播出，可以为轨道交通带来更多的广告收入。 在广告中心子系统，可以预先编辑好各种商业广告节目，再通过广告审片/ /广告管理工作站，编辑时间表指定广告节目的播放顺序及播放位置，最后将时间表

8、和广告节目数据发布至指定终端显示屏。 广告可以分为图片广告、文字广告和视频广告。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统3 3）多区域屏幕分割功能多区域屏幕分割功能 离子屏幕可以根据功能划分为多个区域，不同区域可同时显示不同种类的信息。文字、图片和视频信息可分区域同屏幕显示，不同区域的信息可采用不同的显示方式，以吸引更多的观众，播出的版面可以根据轨道交通的不同需要而随时进行调整，各子窗口可以独立指定时间表。通过时间表的控制，每个子窗口可以单独用于显示列车服务信息、乘客引导信息、商业广告信息、一般站务信息及公共信息、多媒体时钟等，同时也可对某个信息进行全屏播

9、放。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统4 4）实时信息的显示功能实时信息的显示功能 屏幕上不同区域的信息可根据数据库信息的改变而随时更新。实时信息的更新可采用自动的方式或由操作员人为干预。实时信息包括新闻、天气、通告等。 通过车站操作员工作站或中心操作员工作站，操作员可以即时编辑指定的提示信息，并发布至指定的终端显示屏，提示乘客注意。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统5 5）时钟显示的功能时钟显示的功能 PIS PIS系统可以读取时钟系统的时钟基准，并同步整个PISPIS系统所有设备的时钟，确保终端显示屏幕

10、显示时钟的准确性。屏幕可以在播出各类信息的同时提供时间和日期的显示服务。在没有安装时钟的地方或任何希望在终端显示屏上显示时钟的地方，通过时间表可以设置终端显示屏的全屏或在指定的子窗口显示多媒体时钟。时钟的显示可以为数字显示方式，也可以为模拟时钟方式。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统6 6）终端显示屏的广泛兼容性终端显示屏的广泛兼容性 乘客信息系统软件能够良好地兼容多种显示设备，包括视频双基色LEDLED屏、视频全彩LEDLED屏、双基色LEDLED图条屏、带触摸功能的PDPPDP屏和其他各种PDPPDP屏。另外，PISPIS系统也能良好地支持LCD

11、LCD显示屏、投影仪、CRTCRT显示屏、电视墙等各种当前流行的多媒体显示设备。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统7 7）定时自动播出的功能定时自动播出的功能 乘客信息系统可以提供一套完整的定时播出功能。信息的播出可以采用播出表播出的方式，系统可以根据事先编辑设定好的播出列表自动进行信息播出。播出列表可以日播出列表、周播出列表、月播出列表的形式定制。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统8 8）多语言支持功能多语言支持功能 乘客信息系统可支持简体中文、英文、繁体中文，同时混合输入、保存、传输、显示。任务一任务一

12、 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统9 9）显示列车服务信息显示列车服务信息 车站子系统的车站服务器实时地从ATSATS接收列车服务信息，再控制指定的终端显示器显示相应的列车服务信息，如下一列列车的到站时间、列车时间表、列车阻塞或异常、特别的列车服务安排等。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统1010） 集中网管维护功能集中网管维护功能 为了确保系统的正常运行，乘客信息系统提供了完备的网管功能。在控制中心设置的中心服务器可实时监控各终端节点（PDPPDP、LEDLED、LCDLCD）的状态、车站服务器管理各自车站的PISP

13、IS系统（PDPPDP、LEDLED、LCDLCD）。中心网管工作站提供基于地理位置分布图的管理界面，动态显示系统各设备的工作状态，实时监控系统，实现智能声光报警，并能自动生成网络故障统计报表，智能分析故障，以减少各个车站维护人员的设置。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统1111） 全数字传输功能全数字传输功能 整个PISPIS系统从中心信号采集开始就采用全数字的方式，经过视频流服务器处理和IPIP网关的封包，转换成DVB-IPDVB-IP数据包进入SDHSDH传输网传输，经过SDHSDH传输网传输的数字视频流信号在被车站设备接收后直接通过PDPPD

14、P显示控制器和LEDLED显示控制器解码，转换成基于数字视频接口（digital visual interfacedigital visual interface，DVIDVI）的数字视频信号进行显示。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统1212） 广播级的图像质量广播级的图像质量 由于PISPIS系统从中央到显示终端的整个过程都是采用全数字的方式，从而避免了由于传输过程中多次转换而造成的图像质量下降问题，真正做到广播级的图像质量。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统1313） 灵活多样的显示功能灵活多样的显示

15、功能 所有车站的全部PDPPDP、LEDLED、LCDLCD屏在整个PISPIS系统中都是相对独立的终端，因此中央和车站操作员可以直接控制到每块屏的显示内容（车站操作员限本站），即根据需要所有的显示终端在同一时间内显示不同的信息。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统 PIS系统的信息显示 三、1 1）紧急灾难信息紧急灾难信息1.PIS1.PIS系统支持的信息类型系统支持的信息类型（4 4）逃逸、疏散）逃逸、疏散方向指示，如紧急方向指示，如紧急出口的指示。出口的指示。（3 3）有关乘客人身安）有关乘客人身安全的临时信息，如乘全的临时信息，如乘车安全须知。

16、车安全须知。（2 2）紧急站务警告信息，如）紧急站务警告信息，如停电、停止服务等。停电、停止服务等。（1 1）火警、台风警报、洪）火警、台风警报、洪水警报等。水警报等。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统2 2）列车服务信息列车服务信息 列车服务信息包括列车时刻表，列车阻塞等异常信息，下一班车的到站、离站时间，特别的列车服务安排信息等。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统3 3）乘客引导信息乘客引导信息 乘客引导信息包括动态指示信息、轨道交通服务终止通告、换乘站换乘信息和地面交通指示信息。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统4 4）一般站务信息及公共服务信一般站务信息及公共服务信息息 一般站务信息及公共服务信息包括日期和时钟信息、票务信息、公益广告信息、天气温度信息、股市信息、地面公共交通汽车交通信息、公安提示等。任务一任务一 乘客信息系统乘客信息系统路漫漫其悠远路漫漫其悠远旅客信息服务系统5 5）商业信息商业信息 商业信息包括视频商业广告、视频形象宣传片、图片
