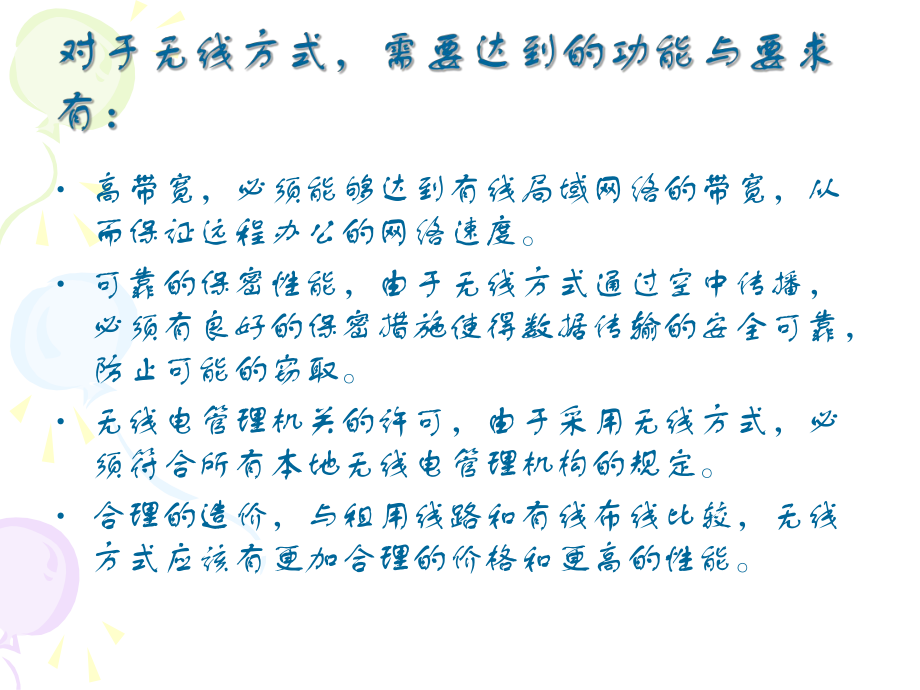

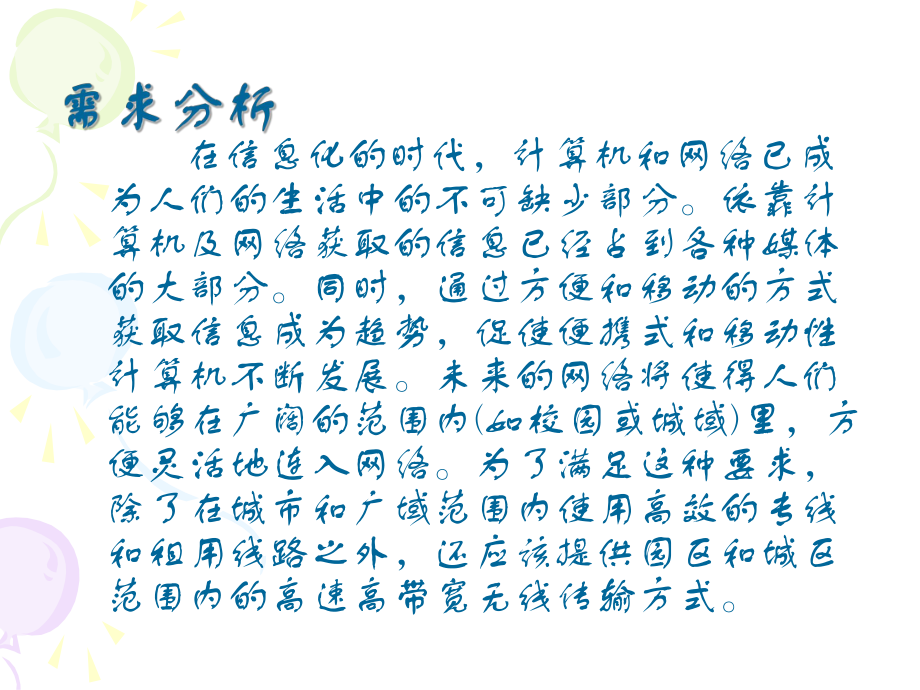

1、 在信息化的时代，计算机和网络已成为人们的生活中的不可缺少部分。依靠计算机及网络获取的信息已经占到各种媒体的大部分。同时，通过方便和移动的方式获取信息成为趋势，促使便携式和移动性计算机不断发展。未来的网络将使得人们能够在广阔的范围内(如校园或城域)里，方便灵活地连入网络。为了满足这种要求，除了在城市和广域范围内使用高效的专线和租用线路之外，还应该提供园区和城区范围内的高速高带宽无线传输方式。 高带宽，必须能够达到有线局域网络的带宽，从而保证远程办公的网络速度。 可靠的保密性能，由于无线方式通过空中传播，必须有良好的保密措施使得数据传输的安全可靠，防止可能的窃取。 无线电管理机关的许可，由于采用
2、无线方式，必须符合所有本地无线电管理机构的规定。 合理的造价，与租用线路和有线布线比较，无线方式应该有更加合理的价格和更高的性能。 无线局域网是计算机网络与无线通信技术相结合的产物。通俗点说，无线局域网（Wireless localarea network，WLAN）就是在不采用传统电缆线的同时，提供传统有线局域网的所有功能，网络所需的基础设施不需要再埋在地下或隐藏在墙里，网络却能够随着实际需要移动或变化。 无线局域网技术具有传统局域网无法比拟的灵活性。无线局域网的通信范围不受环境条件的限制，网络的传输范围大大拓宽，最大传输范围可达到几十公里。在有线局域网中，两个站点的距离在使用铜缆时被限制在
3、500米，即使采用单模光纤也只能达到3000米，而无线局域网中两个站点间的距离目前可达到50公里，距离数公里的建筑物中的网络可以集成为同一个局域网。 无线接入技术区别于有线接入的特点之一是标准不统一，不同的标准有不同的应用。目前比较流行的有802.11标准（包括802.11a 、802.11b 及802.11g等标准）、蓝牙（Bluetooth）标准以及HomeRF（家庭网络）标准等。 针对不同的网络应用环境或需要，无线局域网可以采用不同的接入方式来实现计算机之间的互连。一般说来，根据接入方式的不用，无线局域网可以采用4种组网方式： 网桥连接型网桥连接型访问节点接型访问节点接型Hub接入型接入
4、型无中心接入型无中心接入型NEXT 当不同的两个局域网（有线局域网或无线局域网）需要远距离连接，或两个局域网之间的连接不便于进行物理布线时，可采用无线网桥进行连接。这种网桥之间的连接属于点对点的连接，无线网桥不仅提供两个局域网之间的物理层与数据链路层一级的连接，而且为两个局域网中的用户提供了较高层的路由与协议转换功能。 当大部分工作站需要经常进行移动通信时，应采取访问节点（AP）接入方式，各工作站之间通过AP来实现信息的交换。与手机、PDA等移动通信工具一样，对无线局域网中各AP的管理同样涉及到漫游、小区（Cell）之间的切换等功能。在AP接入方式中，各移动工作站不仅可以通过交换中心自行组网，
5、而且可以通过广域网与远处的站点组建自己的工作组网络。 访问节点接入型采用移动蜂窝通信网接入方式，各移动站点间的通信是先通过就近的无线接收站（访问节点：AP）将信息接收下来，然后将收到的信息通过有线网传入到移动交换中心，再由移动交换中心传送到所有无线接收站上。这时在网络覆盖范围内的任何地方都可以接收到该信号，并可实现漫游通信。 与有线局域网一样，利用无线Hub可以组建星型拓扑结构的无线局域网，这种结构具有有线Hub组网的诸多优点。其工作方式和有线星型结构很相似。但在无线局域网中一般要求无线AP应具有简单的网内交换功能。 在无中心接入方式中，每个工作站只需要安装一块无线网卡，然后就可以实现任意两台
6、计算机之间的通信。这种通信方式类似与有线居域网中的对等网，两台计算机之间通信的建立是任意的。 在校园网各区域分别布设无线局域网络以后，用户可以将无线网卡直接插到笔记本电脑的PCMCIA插槽，或者通过USB适配器转接插到台式机的USB接口上，只需简单的设置就可以连接到校园网上，从而实现上网功能。教师或者学生就可以在这些区域漫游使用，用户无需任何设置就可以在整个校园连接校园网，从办公区到教学楼、从图书馆到宿舍都可以实现移动漫游连接互联网。下面分别介绍具体网络环境的组网。 该方案针对难以进行全面布线的礼堂、图书馆等，用户可以利用已经存在的有线网络接口，轻松解决无线局域网的安装布设。可以很容易的扩展信
7、息接入点的密度，实现移动办公。具体拓扑如下： 该方案的特点是可以充分利用智能无线AP的性能，是整个网络可以支持数百用户同时安全、稳定的使用。图中根据不同区域网络的应用，按照蜂窝状布设多个无线接入点（AP）。每个AP可以承担254个用户同时上网，从实际11M数据传输网络利用率考虑，推荐布设稍微密集的AP，可以承受较多用户同时上网的要求，而不至于使网络堵塞，AP间的间距大约在50-200米之间。AP的置放位置可以放在天花板、墙壁等地方，尊从的原则就是视线以内并尽可能在无线用户的中心位置。如此，信号发射接收强，用户无线连接质量高。AP之间可以做到负载均衡，相互冗余，并且通过自动适应频道或动态调整功率
8、使得密集的AP之间避免了相互干扰。AP通过普通的超五类双绞线与交换机相连，再将交换机的另一端与教室内已经布好的网络接口相连，就可以与校园网连通。也可以通过五类双绞线远程供电。每个AP可以有一个固定的IP地址做网管应用，与用户的IP地址无关。校园网服务器端如果启用DHCP服务功能，那么用户就可以通过DHCP服务器自动获取IP地址，无需要任何配置就可以连接校园网，从而避免了繁琐的网络属性设置。 校园中的大多数较小的建筑物房间，如普通教室、宿舍、办公室、实验室等可以直接将普通型AP接入校园网的以太网端口。作为有线网络的补充，如下图所示： 不同的楼层网络的布设情况如下图所示，采用多个无线接入点（AP）
9、，每个AP可带30个左右的用户，AP间间距大约根据各楼层的实际结构和无线节点的数量和分布情况，在楼道或房间中布置若干个AP,以使整个楼层需要网络节点的区域都可以被无线信号完全覆盖为标准，能够承受较多用户同时上网的要求，而不至于使网络堵塞或者瘫痪。AP的置放位置以AP与无线客户端尽可能视线以内为原则，可以放在天花板、墙壁等地方。如此可以尽可能的好的覆盖无线用户使用区域。 每个AP通过普通的五类双绞线与交换机相连，再将校园骨干网与楼内已经布好的交换机接口相连，就可以与校园网连通。每个AP都应该有一个固定的IP地址，只做网管使用，与无线用户端IP无关。校园网服务器端如果启用DHCP服务功能，那么用户
10、的IP地址就可以通过自动获取选项获取IP地址，从而避免了繁琐的网络属性设置。 在多媒体教室和会议室，投影机往往是必不可少的设备。但是，投影机的VGA线缆和接口的数量限制了主讲人计算机的物理位置和数量，同时面对不同厂商的投影机，主讲人经常陷入投影机设定及兼容性问题的尴尬局面。神州数码无线投影网关设备DCWL-3000Pr的推出，轻松解决主讲人面临的问题，从此使用投影真正无拘无束，弹性自如。对于来访者，采用此项连机方式，更大大地简化了预先联机设定的麻烦。 应用环境应用环境1：用户计算机无线投影当用户笔记本电脑有无线网卡时，可以以无线方式连接到无线投影网关，进而投影。与会者可以和即时发言随时在不同电
11、脑间切换投影屏幕的内容，摆脱了投影仪线缆的束缚。应用环境2：用户计算机有线投影当用户是台式机或者笔记本电脑没有无线网卡时，可以通过有线局域网连接到无线投影网关，进而投影。也可以即时切换投影内容，并解决了台式电脑的投影问题。应用环境3：不用计算机实现投影当用户没有电脑或不便使用电脑时，可以把投影文件通过网络上载到无线投影网关，存入其内置的CF卡，实现无计算机投影功能，用网关上接的键盘和鼠标操控投影。 本方案使用户无线自由投影不再是梦想！不论用户使用具有无线网络功能的笔记本电脑，还是通过有线网络来传送远程计算机的投影数据，DCWL-3000Pr 皆可提供用户无线自由投影的享受。用户不必再被恼人的投影机设定及兼容性问题所困扰，只需在投影网关开始安装时做简单的设定，以后直接打开电源并连接上投影机即可正常工作，免去以往需事先接线及调整计算机屏幕输出的麻烦，并完全消除计算机与投影机间可能存在的兼容性问题，简捷好用、绝对安心。 对于一般投影片，DCWL-3000Pr内置读图软件，可以提供便捷可靠的会议室/多媒体教室不用计算机投影解决方案。除了经由有线网络读取远程计算机数据外，投影使用者也可以将其要投影的数据上传到DCWL-3000Pr内建CF存储卡，毋须携带计算机即可实现投影。并且支持图片格式包括：JPEG、GIF、BMP 以及PNG。
