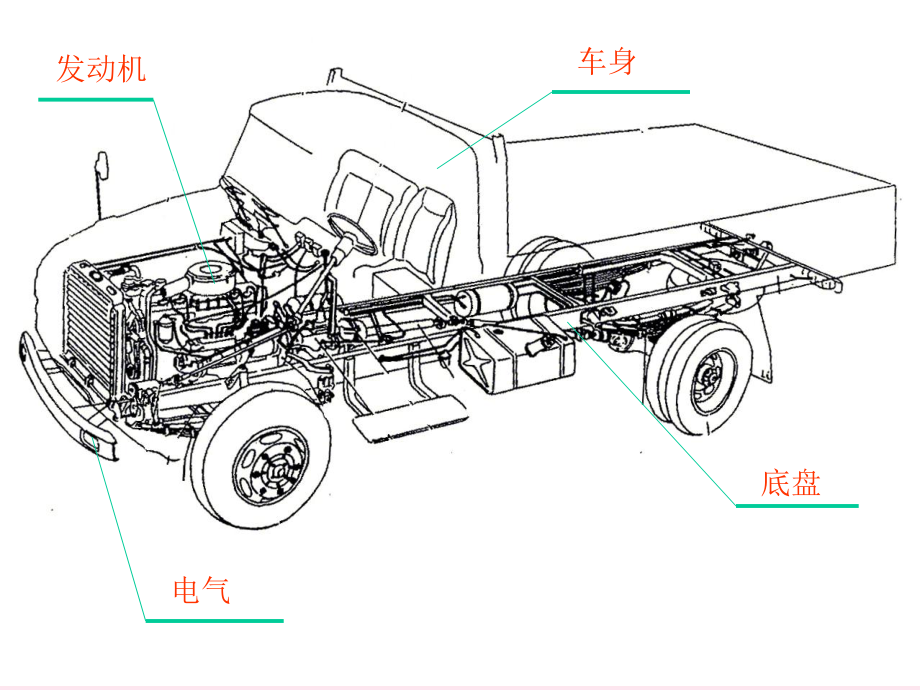

1、1消防车维修人员培训教程2第一讲汽车总体构造 汽车由各种工作装置及机构组成。这些工作装置及机构通常分为： 发动机； 底盘； 车身； 电气设备。3发动机车身电气底盘4第二讲发动机整体构造分两大机构、四（五）大系统：即：曲柄连杆机构； 配气机构； 供油系； 冷却系； 润滑系； 起动系； 点火系（仅汽油机有）。5第三讲四冲程发动机工作原理 进气行程 压缩行程 作功行程 排气行程6第四讲配气相位概念：概念：发动机进排气门实际的开启与关闭时刻与开持续的时间，称为配气相位。通常用气门开启与关闭时相对于上下止点曲拐位置的曲轴转角来表示配气相位。将进排气门的实际启闭时刻和开启过程用相对于上下止点曲拐位置的曲轴
2、转角的环形图来表示，更为直观。这种图形称为配气相位图 7进气门开启持续角：+180+排气门开启持续角：+180+180+ 气门叠开角：+ 8气门脚间隙的调整两次调整法：1、已知条件： 、缸序及点火次序； 、能识别进排气门；2、口诀：“双排不进”3、步骤： （以EQ6100发动机为例）、使第一缸处于压缩上止点位置153624双排 不进、使第一缸的对应缸（第六缸）处于压缩上止点位置153624不进 双排9缸序 气门 第一次 第二次 1排 进 2排 进 3排 进 4排 进 5排 进 6排 进 10第五讲汽油机供油系1、汽油机燃料供给系的作用与组成 、汽油机燃料供给系的作用 汽油机所用的燃料主要是汽油
3、。汽油在气缸内燃烧，必须先喷散成雾状并蒸发，按一定的比例与空气均匀混合。这种按一定比例混合的汽油与空气的混合物，称为可燃混合气。可燃混合气中燃油含量的多少称为可燃混合气的浓度。汽油机燃料供给系的作用是根据发动机不同工况的要求，配制一定数量和浓度的可燃混合气，供入气缸，并在燃烧作功后，将燃烧产物废气排至大气中。 11、汽油机燃料供给系的组成 一般汽油机燃料供给系的组成如图41所示。 根据各部分的作用，汽油机燃料供给系可分为以下几个装置： 、燃料供给装置包括汽油箱10、汽油滤 清器7、汽油泵6和油管9，用以完成汽油的 贮存、输送及滤清的任务； 、空气供给装置空气滤清器2，在某些轿 车发动机上还装有
4、进气消声器； 、可燃混合气形成装置化油器3； 、可燃混合气供给和废气排出装置进气 管4、排气管5和排气消声器。 122、现代化油器的基本结构及附属装置、现代化油器的基本结构及附属装置、现代化油器的基本结构主供油装置 化油器的主供油装置的作用是保证发动机在中小负荷围内工作时，供给随节气门开度增大而逐渐变稀的混合气(0.8一1.1)。在汽车发动机的全部工作范围内，除了怠速工况外，主供油装置都起供油作用，因此称为主供油装置。 13怠速装置 化油器怠速装置的作用是保证发动机在怠速和很小负荷工况时供给少而浓的混合气(0.6一0.8)。 常见的怠速装置如图47a所示。它由怠速喷口3、怠速调整螺钉4、怠速过
5、渡孔5、怠速量孔8、怠速空气量孔6、怠速油道7及限止螺钉2等组成。 14、加浓装置化油器加浓装置的作用是当发动机负荷增大到8085%以上时，额外地供给部分燃油，以保证发动机发出最大功率所需的较浓混合气(0.8一0.9)的要求。由于主供油装置供给的混合气是随负荷的增大而变稀的，在大负荷范围直到全负荷时都是如此，因此不可能满足发动机动力性的需要。增设加浓装置后，主供油装置可设计的符合最经济的要求，而不必考虑全负荷时的最大功率对混合气的要求。为此，加浓装置也称为省油器。 1516、加速装置化油器加速装置的作用是当汽车需要加速行驶或超车时，在节气门突然开大的瞬间将一定量的燃油一次喷入喉管，使混合气临时
6、加浓，以满足加速的需要。 17、起动装置化油器起动装置的作用是在发动机冷起动时，供给极浓的混合气(0.2一0.6)，以便有足够的可燃混合气，确保发动机能够顺利起动。常用的起动装置是在化油器喉管的前方装一阻风门(图411)。阀门上有适当尺寸的通气孔或加装自动阀。偏置阀轴可借助气流的作用比较容易地使阻风门打开。阻风门在非起动工况是保持常开状态的。 183、汽油机供油系常见故障分析、汽油机供油系常见故障分析汽油机发动不起来的原因一般来说行驶正常的车辆由于车辆的振动或其它原因造成发动机突然熄火，通常为点火系故障。而行驶中的车辆由感觉动力不足开始进而逐渐发展到熄火的故障，通常为燃料系故障。 供油系故障的
7、检查步骤如右图。19第六讲柴油机供油系1、概、概 述述柴油机与汽油机相比，具有燃料经济性好、工作可靠、耐久性好、功率范围广、排气污染小等一系列优点，因此不仅在重型汽车、牵引车、大客车上得到了广泛的应用，而且在中、小型汽车上的应用也日益增多。同时，柴油机也存在重量大、制造成本高的缺点。燃料供给系是柴油机的重要组成部分。燃料供给系结构及技术状况对柴油机动力性、经济性、使用可靠性和排气污染影响极大，因此掌握柴油机燃料供给系的结构及工作原理，是正确使用、妥善维护柴油机，确保柴油机使用性能的关键。 202、柴油机燃料供给系的功用和组成、柴油机燃料供给系的功用和组成 21柴油机燃料供给系由燃油供给，空气供
8、给，混合气形成及废气排出四部分组成(图81)，各部分的组成如下：(1)、燃油供给燃油供给由低压油路和高压油路两部分组成。低压油路包括：油箱、输油泵、柴油滤清器、低压油管等；高压油路包括：喷油泵、喷油器、高压油管等。(2)、空气供给由空气滤清器、进气管和气缸盖内的进气道等组成(3)、混合气形成燃烧室。(4)、废气排出由气缸盖内的排气道、排气管及排气消声器等组成 223、喷油泵、喷油泵的功用与分类喷油泵即高压油泵，一般和调速器连成一体，其作用是其作用是对柴油加压，并按照柴油机的各种工况要求，定时、定量地将高压燃油送至喷油器。车用柴油机的喷油泵按作用原理不同，大体可分为三类；柱塞式喷油泵：性能良好，
9、使用可靠，为大多数汽车柴油机采用。喷油泵一喷油器：消除高压油管带来的不利影响，但要求在发动机上另加驱动机构。转子分配泵：体积小、质量小、成本低、使用方便的优点。尤其是体积小，对发动机及汽车整体布置十分有利。 23、喷油泵的泵油原理如图814所示，其工作过程可分为：进油过程柱塞下移至柱塞上端面低于柱塞套上低压油孔(814a) 上缘时，燃油自低压油腔经油孔被吸入并充满泵腔。压油过程柱塞自下止点上移，开始有部分燃油从泵腔挤(图814b) 回低压油腔，直到柱塞上部的圆柱面将两个油孔完全封闭时为止。此后柱塞继续上升，柱塞上部的燃油压力迅速增高到足以克服出油阀弹簧的作用力，出油阀即开始上升，当出油阀的圆柱
10、形环带离开出油阀座时，高压燃油便自泵腔通过高压油管流向喷油器。当燃油压力超过喷油器的喷油压力，喷油器则开始喷油。回油过程柱塞继续上移，当斜槽与柱塞套上低压油孔接(图814c) 通时，泵腔内的油压迅速下降，出油阀在出油阀弹簧压力作用下立即回位，喷油泵供油停止。柱塞继续上行到上止点为止，但不再泵油。 24254、调速器、柱塞喷油泵的速度特性及其影响当供油拉杆位置不变时，喷油泵每一循环供油量随转速变化的关系称为喷油泵的速度特性。理论上，喷油泵每个工作循环的供油主要取决于供油拉杆的位置，当供油拉杆位置一定时，每一循环的供油量应该不变，但实际上，供油量还受到发动机转速的影响。当发动机转速增加，喷油泵柱塞
11、移动速度增加时，柱塞套上的油孔的节流作用随之而增大，于是在柱塞上行时，即使柱塞上沿未完全封闭油孔，由于燃油一时来不及从油孔挤出，泵腔内油压增加而使供油开始时刻提前；同样理由，在柱塞上移到其斜槽已经与油孔接通之后，泵腔内油压一时还来不及下降，也会使供油停止时刻延后也就是说，即使供油拉杆位置不变，随发动机转速增大，柱塞的有效行程将略有增加，供油量也略有增大；反之，随发动机转速降低，供油量略有减少。 26、调速器的作用及类型由于柱塞式喷油泵速度特性的影响，柴油机在运转中会出现转速不稳定的情况。这种不稳定情况，往往是由于偶然原因而突然出现的。对此，驾驶员是不可能事先估计到，也不可能及时操纵供油拉杆加以
12、适当调节的。为保证柴油机的正常工作，柴油机一般都装有调速器。调速器的作用是：在发动机工作时，根据负荷情况，自动调节供袖量，限制最高转速，稳定怠速，稳定柴油机工作转速。车用柴油机的调速器目前多用机械离心式调速器。按其调节作用范围的不同，可分为两速式调速器与全速式调速器。两速调速器只控制最低及最高转速。在其它转速时，调速器不起作用。此时柴油机的转速由驾驶员通过加速踏板直接操纵喷油泵油量调节机构来控制。两速调速器常用于在一般条件下行驶的车用柴油机。 27全速调速器不仅能控制柴油机的最低及最高转速，而且能在柴油机整个工作转速范围内稳定住转速。全速调速器常用于在城市内或公路上车辆多、人流大、减速、加速、
13、停车频繁的情况下行驶的车用柴油机。 285、柴油发动机启动困难、柴油发动机启动困难 （故障分析）柴油机启动的必要条件是：(1)必要的启动转速；(2)具有一定的压缩力，以获得燃料自燃所需要的温度；(3)喷入雾化良好的柴油，并供应燃烧所需的充足空气。柴油机启动困难分析如表4-3所示 2930313233发动机异响的人工诊断发动机异响的人工诊断一、准备工作一、准备工作1、必要的工具：助听器等；2、了解异响产生的过程：是突发还是渐发；二、人工诊断异响的一般手段：二、人工诊断异响的一般手段：1、了解异响的特征；2、改变发动机转速，倾听异响的变化；3、了解温度的变化对异响的影响；4、单缸断火或双缸断火倾听
14、异响的变化；5、借助于听诊器听异响发生的部位；34一、曲轴主轴承响：1、听诊部位：气缸体下部靠近曲轴分开面处2、响声特征及变化规律：发动机在一般运动转速不响，当转速突然变化时发出“嘡嘡”的金属敲击声；发动机转速越高，响声越大；发动机有负荷时响声明显；单缸断火无变化，而相邻两缸断火时，响声明显减弱。3、诊断方法：在加机油口处听查，反复变更发动机车速，当突然加速，如有明显的沉重响声，则是主轴承响；发动机在正常温度工作情况下，当发动机转速由低速加速到中速时，有“嘡嘡”的有节奏性而钝重的响声，发动机温度越高，响声越明显，到高速时响声变为杂乱；高速时发动机机体有较大振动，汽车载重爬坡时，驾驶室振动，机油
15、压力显著下降，说明轴承间隙过大，或合金脱落，及时检修；气缸盖上有振动，则说明应与之对应的缸主轴承发响；踏下离合器踏板，若曲轴皮带轮向前窜动且响声减轻或消失，则说明曲轴轴向间隙窜动发响。4、故障原因：主轴承间隙过大或合金脱落、轴承盖螺栓力矩不够。 35二、连杆轴承响：1、听诊部位：加机油口处明显2、响声特征及变化规律：发动机突然加速时发出明显的“嘡嘡”的金属敲击声；发动机怠速时小，中速时明显；发动机有负荷时响声明显；单缸断火无有明显变化；响声较重而短促。3、诊断方法：发动机温度低，在刚启动时，由于转速不高，油压低，边杆轴承处于半干摩擦，发出“嘡嘡”有节奏性严重响声，待油压上升后，其响声自然消失，
16、这种现象为个别边杆轴承间隙稍大或合金层剥落所致，应及时修复；发动机低温启动时，由低速加速到中高速时，发出“嘡嘡”有节奏性严重响声，发动机温度越高，响声越明显，到高速时响声变为杂乱单缸断火时响声消失，复火时响声恢复。这种现象是由轻微烧瓦所致，应及时检修；若在任何温度和转速下都发出严重而无节奏性的和气缸盖上有很强振动的“嘡嘡”响声，作单缸断火时都一样，则说明严重烧瓦所致，应及时检修。4、故障原因：连杆轴承间隙过大或合金脱落、或烧瓦，轴承盖螺栓力矩不够。 36三、活塞敲缸：1、听诊部位：气缸体上部2、响声特征及变化规律：怠速时在气缸体上部发出“吭吭”有节奏的金属敲击声；发动机在低温时响声明显，在正常温度工作情况下响声减弱或消失；单缸断火时响声减弱或消失。3、诊断方法：发动机在低温启动，发出“吭吭”有节奏的敲击声时，将发动机置于怠速运转，看加机油口是否有冒烟，排气管是否冒兰烟，并借助于听诊器听加机油口一侧缸壁处，如是活塞敲缸，就能听到有震动的敲击声；断火时响声减弱或消失；发动机温度升高后其响声由弱至消失，即断定为活塞裙部与缸壁间隙过大；发动机温度低时不响，等温度上升后，在中速时，发出急性的有节
