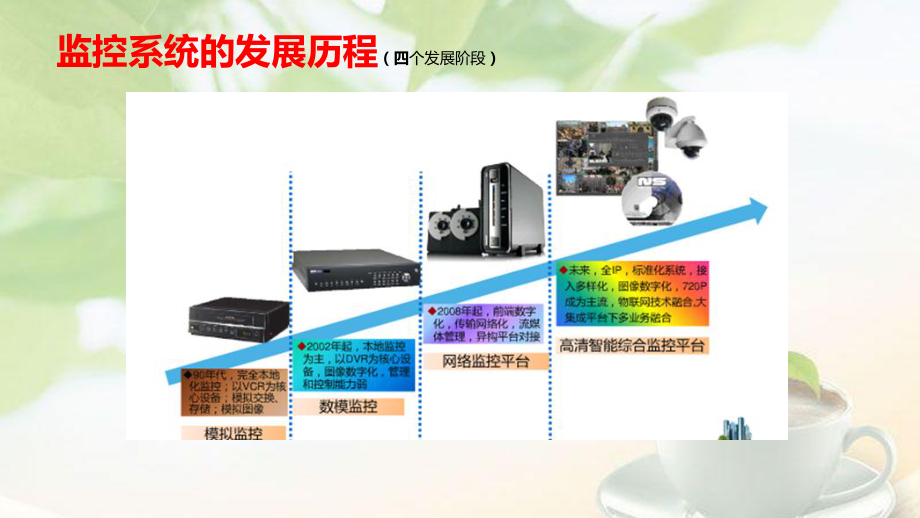

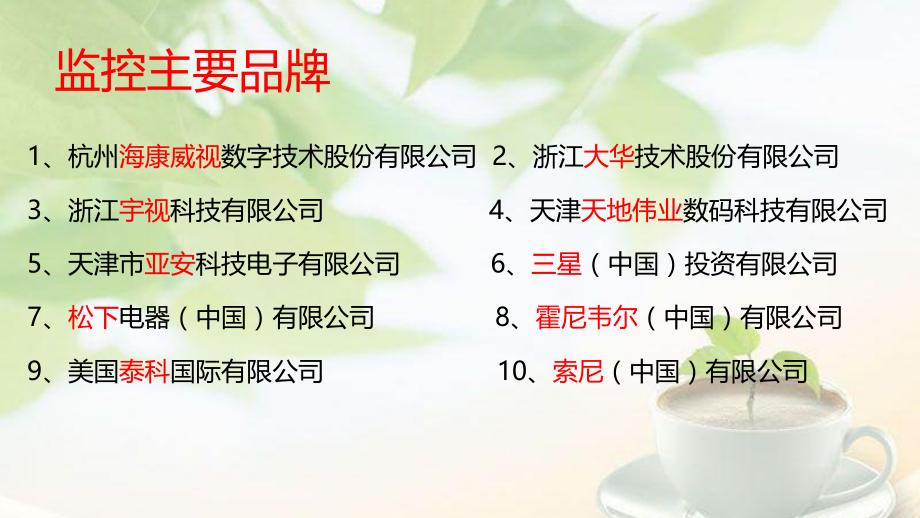

1、安防监控系统培训手册监控主要品牌1、杭州海康威视数字技术股份有限公司 2、浙江大华技术股份有限公司3、浙江宇视科技有限公司 4、天津天地伟业数码科技有限公司5、天津市亚安科技电子有限公司 6、三星(中国)投资有限公司7、松下电器(中国)有限公司 8、霍尼韦尔(中国)有限公司9、美国泰科国际有限公司 10、索尼(中国)有限公司监控系统的发展历程(四个发展阶段)1、模拟监视系统: 20世纪90年代初,也称闭路电视监控系统;主要由摄像机、视频矩阵、监视器、磁带机等组成,由视频电缆、控制电缆等连接;组成一个封闭的视频监控系统,形成了点对点的图像切换,需要经常晒磁带,无网络功能。(基本淘汰)2023-3

2、-292、数字监控系统:第一代DVR:是工程机/PC,主要有WINDOW操作系统+图像采集卡+硬盘+磁带后备进行存储管理;第二代DVR:嵌入式主机,主要有专用电路+window/Linux+硬盘进行存储。提供存储和网络功能,用硬盘取代了传统磁带机,并体用简单的网络功能。(现实生活中还有应用)3、网络监控系统:DVR+流媒体服务器模式;主要有前端摄像机+双绞线/光纤+交换机+光收发+存储服务器+流媒体服务器+显示拼接屏;存储集中,存储设备也可以任意布置;整体平台搭建方便,增加设备也比较方便,灵活性也较高。(现在的主流监控系统)4、IP智能监控:真正的全IP化的监控解决方案是未来监控系统发展的趋势

3、IP智能监控解决方案IP智能监控系统优势分析智能监控系统优势分析高清网络摄像机分类 枪机720P/1080P网络摄像机具有各种外观,适用不同的安装场合(目前已有鱼眼摄像机可360录像) 球机 半球 红外防水 日夜型 宽动态 低照度 迷你型 日夜型 红外型 防爆型智能跟踪球红外球nimi高清光纤球针孔摄像机网络前端摄像机的核心参数5. 其他特殊功能:背光补偿,自动光圈, 宽动态,智能分析,音频 自动电子快门功能,内置SD卡, 报警1. 传感器类型 : CMOS CCD4. 是否红外:是否支持POE, IP66防护等级,支持ONVIF,码流大小3. 形状: 枪机,半球,球机,卡片机,一体机2. 像

4、素 : 100万,130万,200万,300万,500万CCD与CMOS的区别1、CCD和CMOS在制造上的主要区别是CCD是集成在半导体单晶材料上,而CMOS是集成在被称做金属氧化物的半导体材料上。工作原理没有本质的区别。2、CCD只有少数几个厂商例如索尼、松下等掌握这种技术。而且CCD制造工艺较复杂,采用CCD的摄像头价格都会相对比较贵。事实上经过技术改造,目前CCD和CMOS的实际效果的差距已经减小了不少。3、CMOS的制造成本和功耗都要低于CCD不少,所以很多摄像头生产厂商采用的CMOS感光元件。4、成像方面:在相同像素下CCD的成像通透性、明锐度都很好,色彩还原、曝光可以保证基本准确

5、。而CMOS的产品往往通透性一般,对实物的色彩还原能力偏弱,曝光也都不太好,由于自身物理特性的原因,CMOS的成像质量和CCD还是有一定距离的。但由于低廉的价格以及高度的整合性,因此在摄像头领域还是得到了广泛的应用。2023-3-29镜头、角度、可视距离(看清人脸的距离)2023-3-29摄像机使用场所及角度n1、广角镜头:视角在90度以上,一般用于电梯轿箱内、大厅等小视距大视角场所;如2.8MM2.5MMn2、视角在60度以上用于5*5米左右场所3.6MM4MMn3、视角在50度以上用于8-10米左右场所6MMn4、视角在40度以上用于10-18米左右场所8MMn5、视角在30度以上用于20

6、-30米左右场所12MM16MMn6、视角在20度以上用于30-50米左右场所25MMn7、长焦镜头:视角在20度以内,焦距的范围从几十毫米到上百毫米,用于远距离监视n8、变焦镜头:镜头的焦距范围可变,可从广角变到长焦,用于景深大,视角范围广的区域;n9、针孔镜头:用于隐蔽监控。n镜头越小,监控的面积越大,而图像物体相对较小。镜头越大,监控的面积越小(窄),而图像物体相对较大。n可以简单的计算方法:可视距离2就相等于所需镜头,再参考视角2023-3-292023-3-29存储设备的发展史视频监控存储的发展历史存储设备的分类8盘位NVR1/2/4盘位NVR16盘位NVR分布式存储(嵌入式系统)集

7、中式存储(X86构架)SAN/NAS网络存储CVR网络存储24盘位NVRNVR的核心参数1. 摄像机的接入路数,接入带宽4. 带报警、音频,支持POE, 是否串口,支持ONVIF,标准机箱3. 回放的路数和分辨率2. SATA接口数及支持硬盘的容量NVR是(Network Video Recorder即网络硬盘录像机)的缩写。NVR最主要的功能是通过网络接收IPC设备传输的数字视频码流, 并进行存储、管理,从而实现网络化带来的分布式架构优势。 IP SAN模式 通过ISCSI协议,将存储空间映射到服务器当做本地硬盘,运行平台管理软件进行集中存储。应用:备份或大容量录像;客户端管理软件+NVR

8、Server、7000/5.2平台中心存储等软件,还可以结合第三方公司平台软件使用。录像回放2023-3-29CVR模式l 存储直接从编码设备或流媒体服务器取流,使用海康私有协议,实现高稳定性的视频流存储,随着配套软件和内嵌VTDUServer的开发完成,应用案例逐渐增多。l 采用独有的VSPP技术,消除了由于掉电、断网等原因将造成的文件系统损坏、存储空间数据只读甚至丢失等问题。同时解决传统文件系统的文件碎片多性能下降的问题.l 内嵌小平台,具备直接录像、预览、回放、检索、流媒体转发等功能。l 支持手动录像、自动定时录像、视频移动录像、报警联动录像、视频丢失报警录像、循环录像和报警预录像。l

9、支持MPEG4/H.264/AVS等多种格式复合视频流的实时存储及点播。l 支持通过网络远程调用历史图像信息,回放时支持暂停、播放、停止、慢放、快放、拖动以及循环播放等操作,支持回放时图像抓拍功能。l 支持按时间、事件等多种检索方式。l 兼容海康所有编码设备,可定制支持第三方设备。 l 特点:流数据存储, 性能高、扩展性强、兼容性一般、行业发展趋势之一。CVR 模式CVR模式录像回放CVR相对IP SAN ,简化系统架构, 节省了服务器成本;流存储性能提高至少50%, 解决服务器性能瓶颈问题中心管理中心管理软件智能综合监控平台管理软件管理软件是为嵌入式网络监控设备开发的软件应用程序,支持实时预

10、览、远程配置设备参数、录像存储、远程回放和下载、报警信息接收和联动、电视墙解码控制、电子地图、日志查询等多种功能。 智能综合监控一体化平台一体化平台是集视频接入、存储、转发、管理于一体的智能综合监控一体化平台DS-AP系列。该设备采用高性能硬件平台,内嵌视频监控系统软件,可直接实现视频监控的前端接入、媒体调度、视频存储、业务管理、存储管理、设备管理、系统管理等功能。提供海量存储空间,提供灵活、多样的视频监控部署方案。 高清解码器高清音视频解码器是专为高清监控系统的部署与管理而设计的网络解码器,基于 TI Netra 处理器,采用Linux 操作系统,运行稳定可靠。支持高清 500W 及以下分辨

11、率网络视频的解码;支持 VGA、HDMI、BNC 接口解码输出;支持多种网络传输协议、多种码流的传输方式。 高清解码器核心参数1. 视频输出接口类型,数量,分辨率3. 报警输入,输出,音频,是否机架式2. 解码通道,能力,画面分割数智能网络键盘n 控制球机,一体化集成操作n 宽屏液晶,图标驱动导航n 触摸屏操作。n 支持以太网/继电器输出/wifi连接等n 流线外型、人体工学外观设计2023-3-29拼接屏液晶显示单元,采用超窄边面板,屏幕之间距离仅仅为5.3mm,高亮度,工业级设计,使用寿命远高于普通家用液晶显示单元,可长达60000小时。屏幕内置拼接控制器,可将同源信号实现屏幕的自拼接。选

12、用的LCD液晶显示单元具有丰富的接口,可接收HDMI,VGA,DVI,YPbPr,支持多种控制方式。2023-3-29交换机交换机是一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。前端摄像机通过双绞线连接到交换机上,通过光纤(光纤收发器或者光模块)把视频信号传送到监控管理中心。交换机的核心参数不同的位置选用不同的交换机三层交换机:1、可扩展性2、背板带宽3、转发速率4、系统冗余二层交换机:1、背板带宽2、转发速率3、端口数量监控室及电视墙n监控中心室内地面应防静电、光滑、平整、不起尘。门的宽度不应小于0.9m,高度不应小于2.1m。n监控中心内的温度宜为1630C,相对湿度宜为30%75%。n监控中心内应有良好的照明。n室内的电缆、控制线的敷设宜设置地槽;当不设置地槽时,也可敷设在电缆架槽、电缆走廊、墙上槽板内,或采用活动地板。其他用到的设备光纤,网线,电源线,光纤收发器,防雷模块,LED条屏,管理计算机,机柜,空调,插排,水晶头等等2023-3-29
