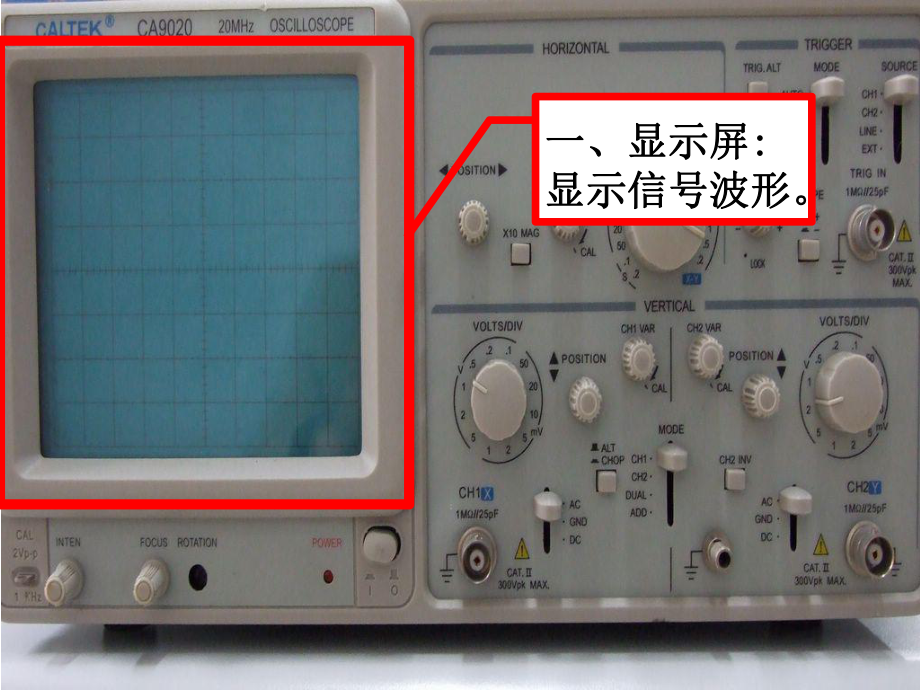

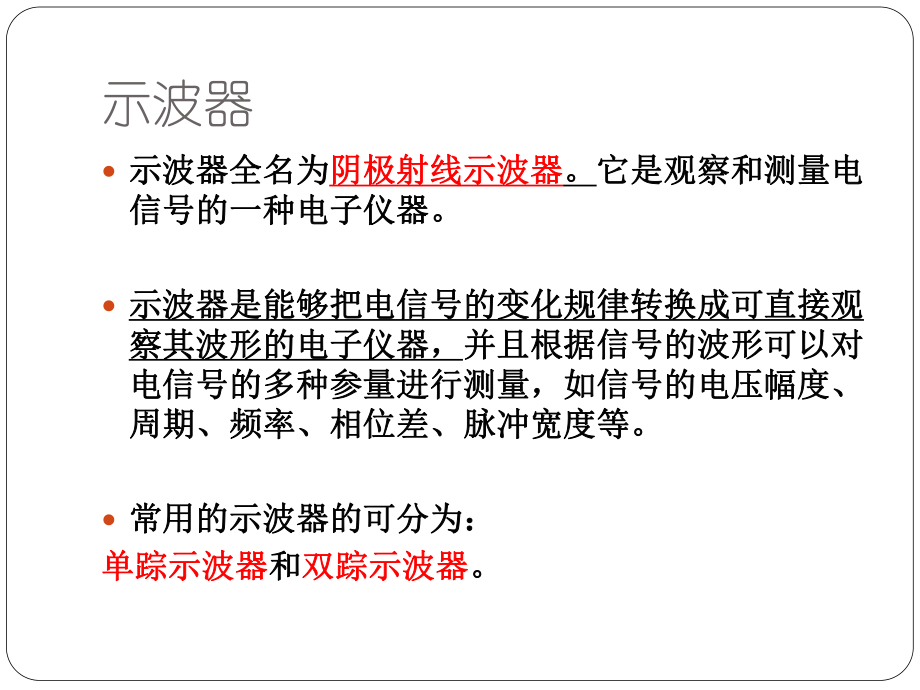

1、示示 波波 器器示波器示波器全名为示波器全名为阴极射线示波器阴极射线示波器。它是观察和测量电它是观察和测量电信号的一种电子仪器信号的一种电子仪器。示波器是能够把电信号的变化规律转换成可直接观示波器是能够把电信号的变化规律转换成可直接观察其波形的电子仪器，察其波形的电子仪器，并且根据信号的波形可以对并且根据信号的波形可以对电信号的多种参量进行测量，如信号的电压幅度、电信号的多种参量进行测量，如信号的电压幅度、周期、频率、相位差、脉冲宽度等周期、频率、相位差、脉冲宽度等。常用的示波器的可分为常用的示波器的可分为：单单踪示波器踪示波器和和双踪双踪示波器示波器。一、显示屏一、显示屏: :显示信号波形。
2、显示信号波形。二、示波管操作部分二、示波管操作部分1、“POWER”：主电源开关及指示灯。按下此开关，其左侧的发光二极管指示灯亮，表明电源已接通。2 2、“INTEN”：亮度调节钮。调节轨迹或光点的亮度。3 3、“FOCUS”：聚焦调节钮。调节轨迹或亮光点的聚焦。4 4、“TRACE ROTATION”： 轨迹旋转。调整水平轨迹与刻度线相平行。三、垂直轴操作部分三、垂直轴操作部分垂直轴操作部分垂直轴操作部分CH1CH1通道通道垂直轴操作部分垂直轴操作部分CH2CH2通道通道1、“VOLTS/DIV”：垂直衰减钮。调节垂直偏转灵敏度，从5mV/div5V/div，共10个档位。2、“VAR”垂直
3、灵敏度旋钮：微调灵敏度大于或等于1/2.5标示值。在校正（CAL）位置时，灵敏度校正为标示值。3、“AC-GND-DC”：垂直系统输入耦合开关。选择被测信号进入垂直通道的耦合方式。“AC”：交流耦合；“DC”：直流耦合；“GND”：接地。4、“CH1X”：通道1被测信号输入连接器。在X-Y模式下，作为X轴输入端。5、“CH2X”：通道2被测信号输入连接器。在X-Y模式下，作为X轴输入端。6、“POSITION”：垂直位置调节旋钮。调节显示波形在荧光屏上的垂直位置。7、“ALT”/“CHOP”：交替/断续选择按键，双踪显示时，放开此键（ALT），通道1与通道2的信号交替显示，适用于观测频率较高的
4、信号波形；按下此键（CHOP），通道1与通道2的信号同时断续显示，适用于观测频率较低的信号波形。8 8、“VERTICAL MODE”：垂直系统工作模式开关。CH1：通道1单独显示；CH2：通道2单独显示；DUAL：两个通道同时显示；ADD：显示通道1与通道2信号的代数或代数差（按下通道2的信号反向键“CH2 INV”时）。9 9、“CH2 INV”：通道2信号反向按键。按下此键，通道2及其触发信号同时反向。四、水平轴操作部分四、水平轴操作部分1 1、“TIME/DIV”：水平扫描速度旋钮。扫描速度从0.2s/div到0.5s/div共20档。当设置到X-Y位置时，示波器可工作在X-Y方式。2
5、 2、“SWP VAR”：水平扫描微调旋钮。微调水平扫描时间，使扫描时间被校正到于面板上“TIME/DIV”指示值一致。顺时针转到底为校正（CAL）位置。3 3、“10 MAG”：扫描扩展开关。按下时扫描速度扩展10倍。4 4、“POSITION”：水平位置调节钮。调节显示波形在荧光屏上的水平位置。五、五、触发操作部分触发操作部分1 1、“TRIG IN”：外触发输入端子。用于输入外部触发信号。当使用该功能时，“SOURCE”开关应设置在EXT位置。2 2、“SOURCE”：触发源选择开关。“CH1”：当垂直系统工作模式开关定在DUAL或ADD时，选择通道1作为内部触发信号源；“CH2”： 当
6、垂直系统工作模式开关设定在DUAL或ADD时，选择通道2作为内部触发信号源；“LINE”： 选择交流电源作为触发信号源；“EXT”： 选择“TRIG IN”端子输入的外部信号作为触发信号源。3 3、“TRIGGER MODE”：触发方式选择开关。“AUTO”（自动）：当没有触发信号输入时，扫描处在自由模式下；“NORM”（常态）：当没有触发信号输入时，踪迹处在待命状态并不显示；“TV-V”（电视场）：当想要观察一场的电视信号时；“TV-H”（电视行）：当想要观察一行的电视信号时。4 4、“SLOPE”：触发极性选择按键。释放为“+”，上升沿触发；按下为“-”，下降沿触发。5 5、“LEVEL”
7、：触发电平调节旋钮。显示一个同步的稳定波形，并设定一个波形的起始点。向“+”旋转触发电平向上移，向“-”旋转触发电平向下移。六、其他操作部分六、其他操作部分1、“CAL”：示波器校正信号输出端。提供幅度为2Vpp，频率为1kHz的方波信号，用于校正101探头的补偿电容器和检测示波器垂直与水平偏转因数等。2、“GND”：示波器机箱的接地端子。双踪示波器测量步骤双踪示波器测量步骤第一步第一步 通电前将灰度、聚焦电位器和扫描速度及衰减通电前将灰度、聚焦电位器和扫描速度及衰减电位器调至最左端电位器调至最左端. .第二步第二步 打开电源开关通电预热三至五分打开电源开关通电预热三至五分钟。钟。按下电源开关
8、”POWER”，指示灯亮第三步第三步 慢慢将灰度旋钮顺时针调至荧光屏上亮点可见慢慢将灰度旋钮顺时针调至荧光屏上亮点可见. .缓慢调节聚焦旋钮，使亮点圆而细。缓慢调节聚焦旋钮，使亮点圆而细。 调节扫描速度旋钮，使亮点变成一条水平亮线。调节扫描速度旋钮，使亮点变成一条水平亮线。如果出现偏斜，就用小一字螺丝刀轻轻调节扫描水平线校如果出现偏斜，就用小一字螺丝刀轻轻调节扫描水平线校正微调电位器，使之水平。正微调电位器，使之水平。第四步第四步 示波器方波校正示波器方波校正在示波器的在示波器的CH1CH1或或CH2CH2端口连上示波器探头，将探头挂在校端口连上示波器探头，将探头挂在校正信号输出端（正信号输出
9、端（CALCAL），适当调节扫描速度和衰减旋钮，），适当调节扫描速度和衰减旋钮，使屏幕上出现清晰可见的方波。使屏幕上出现清晰可见的方波。第五步第五步 测测 量量 参参 数数a、将待测信号送至（、将待测信号送至（CH1或或CH2)输入端输入端b、将输入耦合开关（、将输入耦合开关（AC-GND-DC)扳至扳至“GND”位置，显示方式置位置，显示方式置“AUTO”c、旋转、旋转“扫描速度扫描速度”开关和辉度旋钮，使荧光屏上显示一条亮度适中的时开关和辉度旋钮，使荧光屏上显示一条亮度适中的时基线基线d、调节示波器的垂直位移旋钮，使得时基线于一水平刻度线重合，此线的、调节示波器的垂直位移旋钮，使得时基线于
10、一水平刻度线重合，此线的位置作为零电平参考基准线位置作为零电平参考基准线e、把输入耦合开关置于、把输入耦合开关置于“DC”位置，垂直微调旋钮置位置，垂直微调旋钮置“CAL”位置（顺时位置（顺时针到头），此时就可以在荧光屏上按刻度进行读数了针到头），此时就可以在荧光屏上按刻度进行读数了 U=偏转刻度数偏转刻度数 偏转灵敏度偏转灵敏度1、电压测量、电压测量. 直流电压测量步骤：直流电压测量步骤：a a、将待测信号送至（、将待测信号送至（CH1CH1或或CH2)CH2)输入端输入端b b、把输入耦合开关置于、把输入耦合开关置于“AC”AC”位置位置c c、调整垂直灵敏度开关（、调整垂直灵敏度开关（V
11、/div)V/div)于适当位置，垂直微调旋钮置于适当位置，垂直微调旋钮置“CAL”CAL”位位置（顺时针到头）。置（顺时针到头）。d d、分别调整水平扫描速度开关和触发同步系统的有关开关，使荧光屏上、分别调整水平扫描速度开关和触发同步系统的有关开关，使荧光屏上能显示一个周期以上的稳定波形能显示一个周期以上的稳定波形e e、计算、计算P-PP-P值值 U=U=峰值偏转刻度数峰值偏转刻度数 偏转灵敏度偏转灵敏度. . 交流电压测量步骤：交流电压测量步骤：a a、将待测信号送至（、将待测信号送至（CH1CH1或或CH2)CH2)输入端输入端b b、调整垂直灵敏度开关（、调整垂直灵敏度开关（V/di
12、v)V/div)于适当位置，使荧光屏上显示的波形幅于适当位置，使荧光屏上显示的波形幅度适中度适中c c、选择适当的扫描速度，并将扫描微调置、选择适当的扫描速度，并将扫描微调置“校准校准”位置，使被测信号的位置，使被测信号的周期占有较多的格数周期占有较多的格数d d、调整、调整“触发电平触发电平”或触发选择开关，显示出清晰、稳定的信号波形或触发选择开关，显示出清晰、稳定的信号波形e e、记录被测两点间的距离（格数、记录被测两点间的距离（格数) ) 被测两点时间间隔被测两点时间间隔t/div t/div 格格数数2 2、时间测量、时间测量时间间隔测量步骤：测量原理测量原理 YUpp 偏转因数偏转因
13、数V/divXT时基因数时基因数T/div10div峰峰U8divT电压：电压：Upp=24=8V假设：假设：“ V/div V/div ” 档位置于档位置于2V/div2V/div “ TIME/div TIME/div ”的档位在的档位在0.5ms/div0.5ms/div 周期周期 T=60.5=3mS频率频率 f=1/T=333HZ 4格1.6格T=1.6t/divUPP=4v/div双踪示波器的正确调整与操作示波器的正确调整和操作对于提高测量精度和延长仪器的使用寿命十分重要。（1）聚焦和辉度的调整调整聚焦旋钮使扫描线尽可能细，以提高测量精度。扫描线亮度（辉度）应适当，过亮不仅会降低示
14、波器的使用寿命，而且也会影响聚焦特性。双踪示波器的正确调整与操作（2）正确选择触发源和触发方式触发源的选择：如果观测的是单通道信号，就应选择该通道信号作为触发源；如果同时观测两个时间相关的信号，则应选择信号周期长的通道作为触发源。触发方式的选择：首次观测被测信号时，触发方式应设置于“AUTO”，待观测到稳定信号后，调好其它设置，最后将触发方式开关置于“NORM”，以提高触发的灵敏度。当观测直流信号或小信号时，必须采用“AUTO”触发方式。（3）正确选择输入耦合方式根据被观测信号的性质来选择正确的输入耦合方式。一般情况下，被观测的信号为直流或脉冲信号时，应选择“DC”耦合方式；，被观测的信号为交流时，应选择“AC”耦合方式。双踪示波器的正确调整与操作（4）合理调整扫描速度调节扫描速度旋钮，可以改变荧光屏上显示波形的个数。提高扫描速度，显示的波形少；降低扫描速度，显示的波形多。显示的波形不应过多，以保证时间测量的精度。（5）波形位置和几何尺寸的调整观测信号时，波形应尽可能处于荧光屏的中心位置，以获得较好的测量线性。正确调整垂直衰减旋钮，尽可能使波形幅度占一半以上，以提高电压测量的精度。双踪示波器的正确调整与操作
