1、附录A燃气计量失准的退补气量计算示例A.1示例1:膜式燃气表计量超差时的退补气量计算A.1.1背景描述2021年3月3日，燃气公司给某天然气居民用户安装了一台膜式燃气表（G2.5基表，准确度等级为1.5级，qniax=4.0m3h）：燃气表抄表周期为2个月，2022年1月2日，该台燃气表计数器显示和远传抄表读数为550m3:2022年2月20日，用户认为该台燃气表计量数据异常并投诉至燃气公司。经供、用气双方协商,2月27日燃气公司上门换表,并将拆下的燃气表（拆下时燃气表计数器显示数为690m3）送法定计量检定机构进行实验室检定，其在qma（40m3h）,0.2max（0.8m3h）qmin（0
2、.025r3h）三个检定流量点下示值误差分别为+15.4%、+4.2%、-0.8%o供、用气双方无合同约定失准期间基准气量和退补气量的确定方法。以下列出应用本文件计算该用户退补气量的方法。A.1.2计算方法选择本例计量失准类别为燃气计量器具计量超差,按5.3.2.1采用直接计算法计算退补气量。A.1.3超差值的确定三个检定流量点中，Qmax和02qnax两点的示值误差超差,按照5.1,将Qmax和0.2qmax两点的示值误差超出JJG577规定的最大允许误差3%（按使用中检查）的部分作为超差值，即AE分别为+12.4%、+1.2%oA.1.4基准气量的确定按5.2.1规定，由于无法确定计量失准
3、发生之日，以供、用气双方任一方提出计量异议所处抄表周期的结算气量及下一抄表周期起始日起至失准更正之日止时间段内装置计量气量（如有）之和为失准期间基准气量。本例中用户计量异议提出所处的抄表周期为2022年1月2日至2022年3月2日，而失准更正之日为换表日2022年2月27日，因失准更正之日尚在计量异议提出所处的抄表周期内，所以以用户投诉日所处抄表周期的起始日（2022年1月2日）起至失准更正之日（2022年2月27日）止时间段内的仪表计量气量为基准气量，即Qm=690m3-550m3=140m3A.1.5退补气量的计算按5.3.2.1的式（2）分别计算qnax和02qrnax两个流量点下的退补

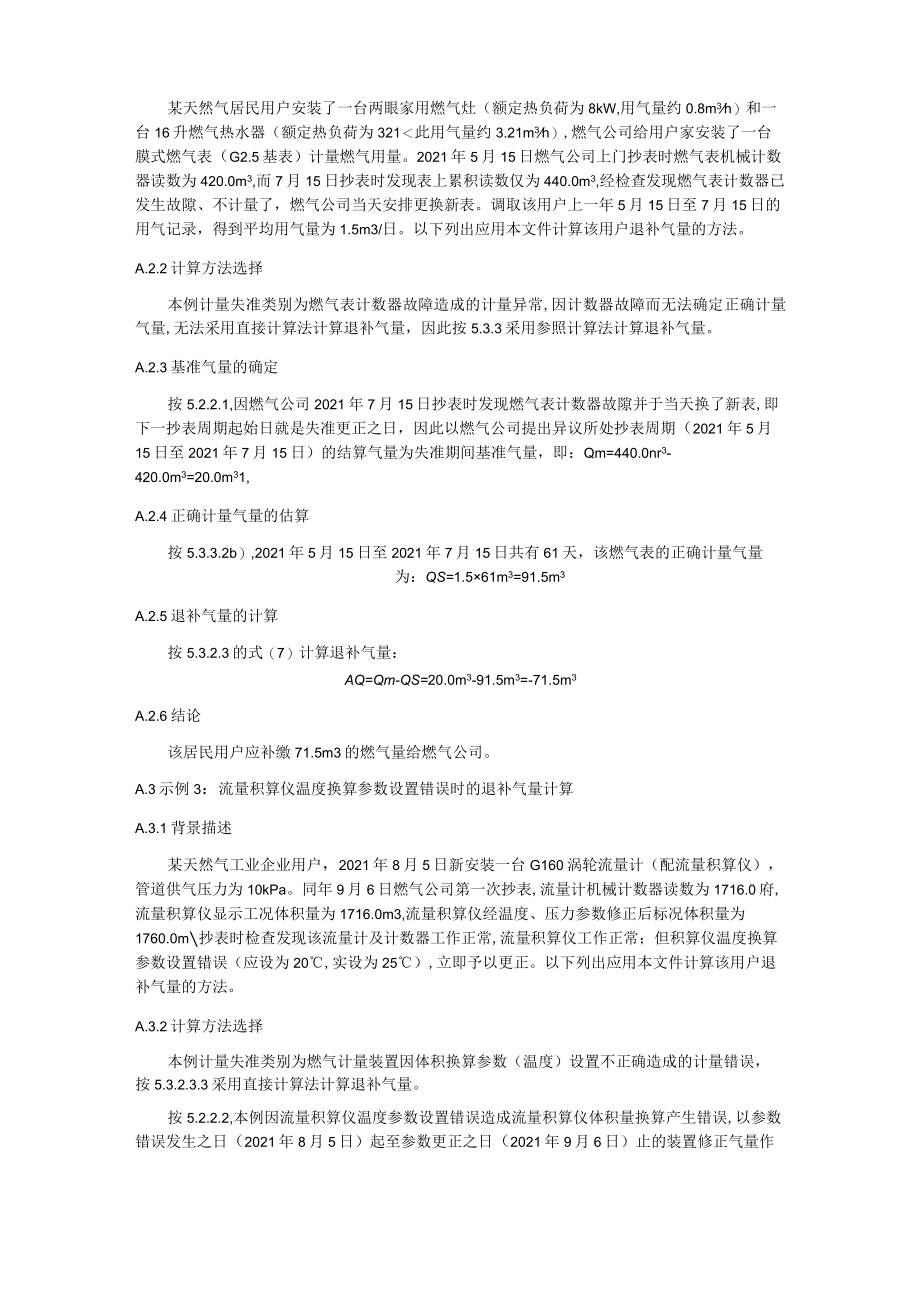

4、气量。ar.415.4%3%1.3An3AQn=-140m=12.47m,YQmax4+0.8+0.0251+15.4%AC84.2%-3%c.3八”3O=-140n5=0.27m,U.“max4+0.8+0.0251+4.2%按5.3.2.1的式（3）计算总退补气量。Q=IL1Mi=AQqmaX+2o.2qmax=1247in3+0.27in3=12.74m3A.1.6结论燃气公司应退还该居民用户12.74?的燃气量。A.2示例2：膜式燃气表计数器发生故障时的退补气量计算某天然气居民用户安装了一台两眼家用燃气灶（额定热负荷为8kW,用气量约0.8m3h）和一台16升燃气热水器（额定热负荷为3
5、21此用气量约3.21m3h）,燃气公司给用户家安装了一台膜式燃气表（G2.5基表）计量燃气用量。2021年5月15日燃气公司上门抄表时燃气表机械计数器读数为420.0m3,而7月15日抄表时发现表上累积读数仅为440.0m3,经检查发现燃气表计数器已发生故隙、不计量了，燃气公司当天安排更换新表。调取该用户上一年5月15日至7月15日的用气记录，得到平均用气量为1.5m3/日。以下列出应用本文件计算该用户退补气量的方法。A.2.2计算方法选择本例计量失准类别为燃气表计数器故障造成的计量异常,因计数器故障而无法确定正确计量气量,无法采用直接计算法计算退补气量，因此按5.3.3采用参照计算法计算退
6、补气量。A.2.3基准气量的确定按5.2.2.1,因燃气公司2021年7月15日抄表时发现燃气表计数器故隙并于当天换了新表,即下一抄表周期起始日就是失准更正之日，因此以燃气公司提出异议所处抄表周期（2021年5月15日至2021年7月15日）的结算气量为失准期间基准气量，即：Qm=440.0nr3-420.0m3=20.0m31,A.2.4正确计量气量的估算按5.3.3.2b）,2021年5月15日至2021年7月15日共有61天，该燃气表的正确计量气量为：QS=1.561m3=91.5m3A.2.5退补气量的计算按5.3.2.3的式（7）计算退补气量：AQ=Qm-QS=20.0m3-91.5
7、m3=-71.5m3A.2.6结论该居民用户应补缴71.5m3的燃气量给燃气公司。A.3示例3：流量积算仪温度换算参数设置错误时的退补气量计算A.3.1背景描述某天然气工业企业用户，2021年8月5日新安装一台G160涡轮流量计（配流量积算仪），管道供气压力为10kPa。同年9月6日燃气公司第一次抄表,流量计机械计数器读数为1716.0府,流量积算仪显示工况体积量为1716.0m3,流量积算仪经温度、压力参数修正后标况体积量为1760.0m抄表时检查发现该流量计及计数器工作正常,流量积算仪工作正常；但积算仪温度换算参数设置错误（应设为20,实设为25）,立即予以更正。以下列出应用本文件计算该用

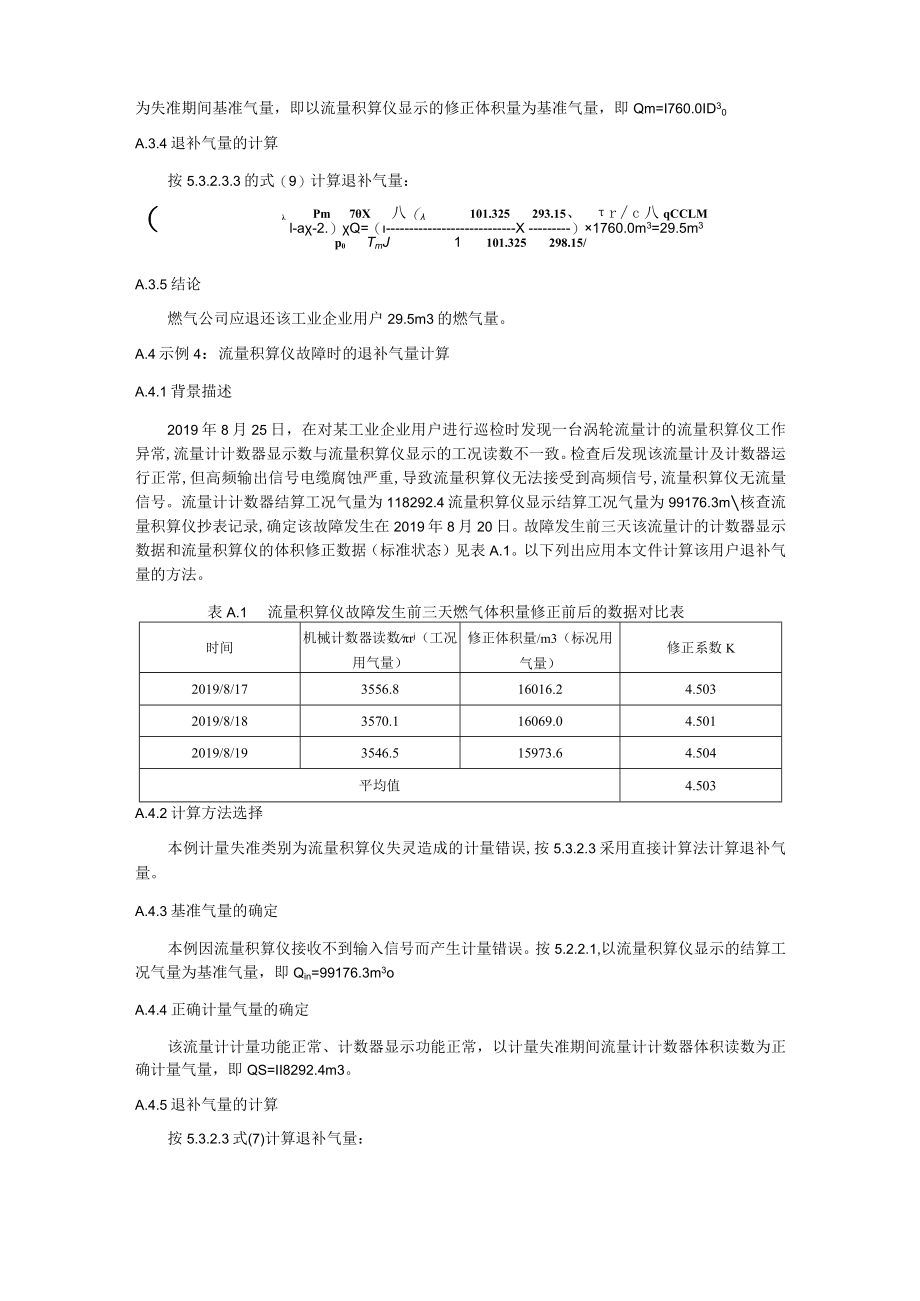

8、户退补气量的方法。A.3.2计算方法选择本例计量失准类别为燃气计量装置因体积换算参数（温度）设置不正确造成的计量错误，按5.3.2.3.3采用直接计算法计算退补气量。按5.2.2.2,本例因流量积算仪温度参数设置错误造成流量积算仪体积量换算产生错误,以参数错误发生之日（2021年8月5日）起至参数更正之日（2021年9月6日）止的装置修正气量作为失准期间基准气量，即以流量积算仪显示的修正体积量为基准气量，即Qm=I760.0ID30A.3.4退补气量的计算按5.3.2.3.3的式（9）计算退补气量：（Pm7X八（101.325293.15、rc八qCCLMl-a-2.）Q=（X）1760.0m
9、3=29.5m3p0TmJ1101.325298.15/A.3.5结论燃气公司应退还该工业企业用户29.5m3的燃气量。A.4示例4：流量积算仪故障时的退补气量计算A.4.1背景描述2019年8月25日，在对某工业企业用户进行巡检时发现一台涡轮流量计的流量积算仪工作异常,流量计计数器显示数与流量积算仪显示的工况读数不一致。检查后发现该流量计及计数器运行正常,但高频输出信号电缆腐蚀严重,导致流量积算仪无法接受到高频信号,流量积算仪无流量信号。流量计计数器结算工况气量为118292.4流量积算仪显示结算工况气量为99176.3m核查流量积算仪抄表记录,确定该故障发生在2019年8月20日。故障发生
10、前三天该流量计的计数器显示数据和流量积算仪的体积修正数据（标准状态）见表A.1。以下列出应用本文件计算该用户退补气量的方法。表A.1流量积算仪故障发生前三天燃气体积量修正前后的数据对比表时间机械计数器读数rj（工况用气量）修正体积量/m3（标况用气量）修正系数K2019/8/173556.816016.24.5032019/8/183570.116069.04.5012019/8/193546.515973.64.504平均值4.503A.4.2计算方法选择本例计量失准类别为流量积算仪失灵造成的计量错误,按5.3.2.3采用直接计算法计算退补气量。A.4.3基准气量的确定本例因流量积算仪接收不
11、到输入信号而产生计量错误。按5.2.2.1,以流量积算仪显示的结算工况气量为基准气量，即Qin=99176.3m3oA.4.4正确计量气量的确定该流量计计量功能正常、计数器显示功能正常，以计量失准期间流量计计数器体积读数为正确计量气量，即QS=II8292.4m3。A.4.5退补气量的计算按5.3.2.3式(7)计算退补气量：AQ=Qln-QS=99176.3m3-118292.4m3=-19116.1m3按5.3.2.3,计算出故障发生前三天正常结算时该流量积算仪记录的标准状态用气量与工况状态用气量的比值，平均后得到修正系数K为4.503,再按5.3.2.3式(8)计算标准状态下的退补气量。Qs=KXQ=4.503(-19116.1)m3=-86079.8m3A.4.6结论该工业企业用户应补缴86079.8m3的燃气量。
