《高分子材料的物理化学性质.ppt》由会员分享，可在线阅读，更多相关《高分子材料的物理化学性质.ppt（43页珍藏版）》请在第壹文秘上搜索。

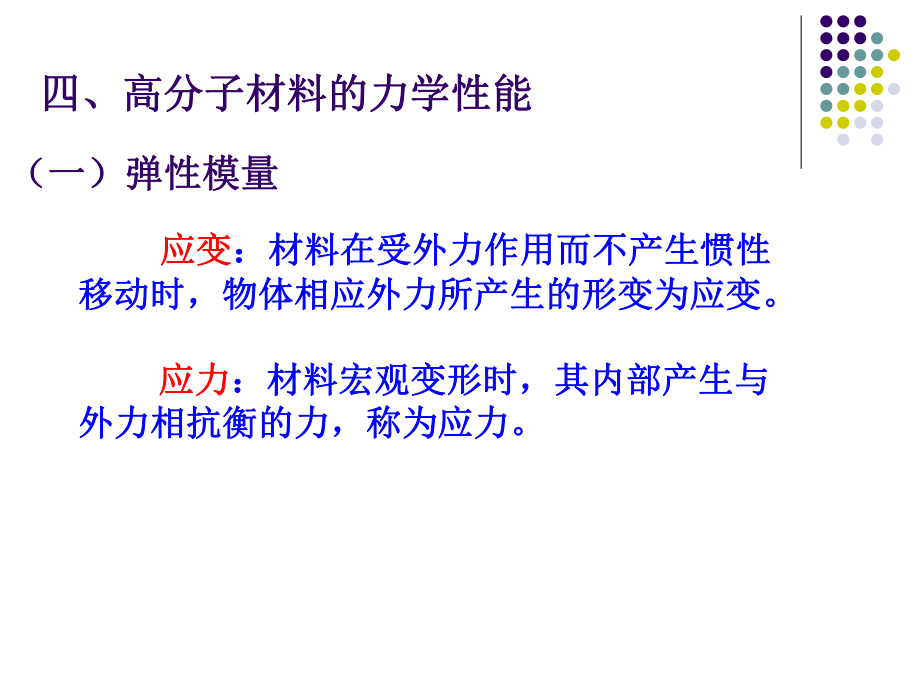

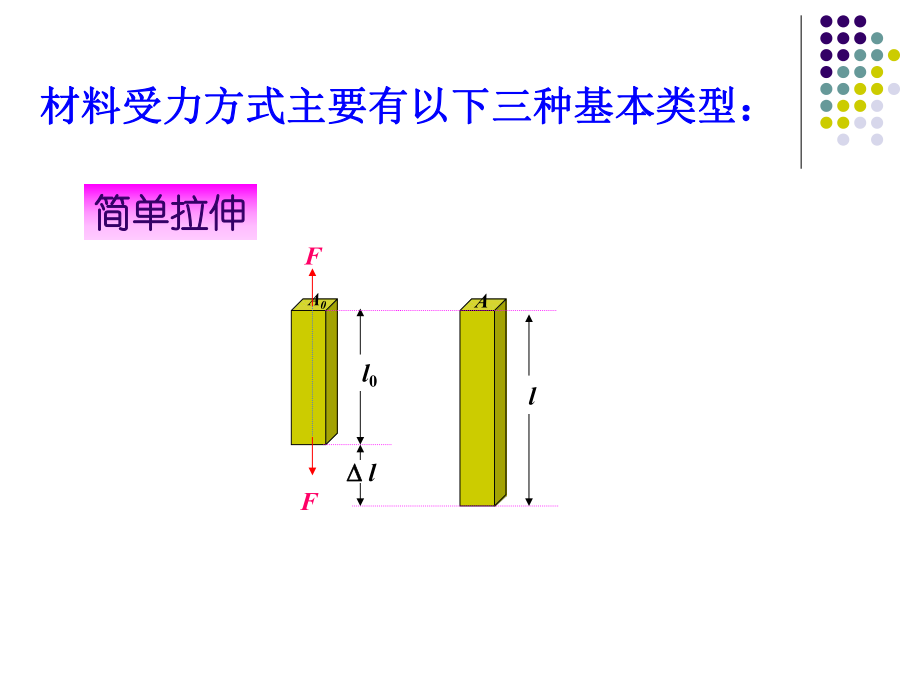

1、第三章第三章 高分子材料的物理化学性质高分子材料的物理化学性质（一）弹性模量（一）弹性模量应变应变：材料在受外力作用而不产生惯性：材料在受外力作用而不产生惯性移动时，物体相应外力所产生的形变为应变。移动时，物体相应外力所产生的形变为应变。 应力应力：材料宏观变形时，其内部产生与：材料宏观变形时，其内部产生与外力相抗衡的力，称为应力。外力相抗衡的力，称为应力。四、高分子材料的力学性能四、高分子材料的力学性能A0l0lD D lAFF材料受力方式主要有以下三种基本类型：材料受力方式主要有以下三种基本类型：简单拉伸简单拉伸简单剪切简单剪切A0FF 形状改变而体积不变形状改变而体积不变均匀压缩均匀压缩
2、A0体积改变而形状不变体积改变而形状不变 是指在弹性形变范围内是指在弹性形变范围内单位应变所需应力的单位应变所需应力的大小大小。是材料刚性的一种表征。分别对应于以上。是材料刚性的一种表征。分别对应于以上三种材料受力和形变的基本类型的模量如下：三种材料受力和形变的基本类型的模量如下： 拉伸模量拉伸模量（杨氏模量）（杨氏模量）E E：E E = = / / 剪切模量剪切模量（刚性模量）（刚性模量）G G：G G = = s s / / 体积模量体积模量（本体模量）（本体模量）B B：B B = = p p / / V V弹性模量弹性模量硬度硬度：是衡量材料表面承受外界压力能力的一种：是衡量材料表面
3、承受外界压力能力的一种 指标。指标。硬度的大小与材料的硬度的大小与材料的拉伸强度拉伸强度和和弹性模量弹性模量有关。有关。强度强度：是衡量材料抵抗外力破坏的能力，是指在：是衡量材料抵抗外力破坏的能力，是指在一定条件下材料所能承受的最大应力。一定条件下材料所能承受的最大应力。（二）硬度和强度厚度厚度d宽度宽度bP 试样断裂前所受的最大负荷试样断裂前所受的最大负荷P P与试样横截面积与试样横截面积之比为抗张强度之比为抗张强度 t t： t t = = P P / / b b d d1、拉伸拉伸强度强度 衡量材料抵抗衡量材料抵抗拉伸拉伸破坏的能力，也称破坏的能力，也称拉伸拉伸强度强度。Pdbl0/2l
4、0/2抗弯强度测定试验示意图抗弯强度测定试验示意图2、抗弯、抗弯强度强度 也称挠曲强度或弯曲强度。设试验过程中也称挠曲强度或弯曲强度。设试验过程中最大的负荷为最大的负荷为P，则抗弯强度，则抗弯强度 f为：为： f = 1.5Pl0 / bd2 3、冲击强度、冲击强度（ i） 冲击强度也称抗冲强度冲击强度也称抗冲强度, 定义为试样受冲定义为试样受冲击负荷时单位截面积所吸收的能量。是衡量击负荷时单位截面积所吸收的能量。是衡量材料韧性的一种指标。材料韧性的一种指标。冲击头，以一定速冲击头，以一定速度对试样实施冲击度对试样实施冲击Pbl0/2l0/2d（1 1）聚合物自身的结构）聚合物自身的结构：主链
5、中引入芳杂环，可增加链的：主链中引入芳杂环，可增加链的刚性，分子链易于取向，强度增加；适度交联，有利于强度刚性，分子链易于取向，强度增加；适度交联，有利于强度的提高。的提高。（2 2）结晶和取向）结晶和取向：结晶和取向可使分子链规整排列，增加：结晶和取向可使分子链规整排列，增加强度，但结晶度过高，可导致抗冲强度和断裂伸长率降低，强度，但结晶度过高，可导致抗冲强度和断裂伸长率降低，使材料变脆。使材料变脆。 （3 3）分子量）分子量：在一定范围内分子量增加，强度增加。：在一定范围内分子量增加，强度增加。（4 4）应力集中）应力集中：若材料中存在某些缺陷，受力时，缺陷附：若材料中存在某些缺陷，受力时
6、，缺陷附近局部范围内的应力会急剧增加，称为应力集中。应力集中近局部范围内的应力会急剧增加，称为应力集中。应力集中首先使其附近的高分子链断裂和相对位移，然后应力再向其首先使其附近的高分子链断裂和相对位移，然后应力再向其它部位传递。它部位传递。4 4、聚合物强度的影响因素、聚合物强度的影响因素（5 5）惰性填料）惰性填料：有时为了降低成本，在聚合物中加入一：有时为了降低成本，在聚合物中加入一些只起稀释作用的惰性填料，如在聚合物中加入粉状碳些只起稀释作用的惰性填料，如在聚合物中加入粉状碳酸钙。惰性填料往往使聚合物材料的强度降低。酸钙。惰性填料往往使聚合物材料的强度降低。（6 6）增塑）增塑：增塑剂的
7、加入可使材料强度降低，只适于对：增塑剂的加入可使材料强度降低，只适于对弹性、韧性的要求远甚于强度的软塑料制品。弹性、韧性的要求远甚于强度的软塑料制品。（7 7）外界因素）外界因素：温度、外力作用速度和作用时间对强度：温度、外力作用速度和作用时间对强度都有影响。都有影响。高聚物高聚物力学性质随时间而变化的现象力学性质随时间而变化的现象称为力学松弛或粘称为力学松弛或粘弹现象弹现象粘弹性分类粘弹性分类静静态粘弹性态粘弹性动动态粘弹性态粘弹性蠕变、应力松弛蠕变、应力松弛滞后、内耗滞后、内耗（三）粘弹性（三）粘弹性 1 2+ 3 1 2 3t2t1t 应用：应用：蠕变影响了材料的尺寸稳定性。蠕变影响了材
8、料的尺寸稳定性。例如，精密的机械零件必须采用蠕变小的工程塑料制造；例如，精密的机械零件必须采用蠕变小的工程塑料制造；相反聚四氟乙烯的蠕变性很大，利用这一特点可以用作很相反聚四氟乙烯的蠕变性很大，利用这一特点可以用作很好的密封材料（即用于密封水管接口等的好的密封材料（即用于密封水管接口等的“生料带生料带”）1、蠕变、蠕变 在恒温下施加较小的恒定外力时，材料的形变随时间在恒温下施加较小的恒定外力时，材料的形变随时间而逐渐增大的力学松弛现象。如挂东西的塑料绳慢慢变长。而逐渐增大的力学松弛现象。如挂东西的塑料绳慢慢变长。去外力去外力 2、应力松弛、应力松弛 所谓应力松弛，就是在固定的温度和形变下，聚合
9、物所谓应力松弛，就是在固定的温度和形变下，聚合物内部的应力随时间增加而逐渐衰减的现象。内部的应力随时间增加而逐渐衰减的现象。例如橡胶松紧带开始使用时感觉比较紧，用过一段时间后例如橡胶松紧带开始使用时感觉比较紧，用过一段时间后越来越松。也就是说，越来越松。也就是说，实现同样的形变量，所需的力越来实现同样的形变量，所需的力越来越少。越少。应力松弛同样也有重要的实际意义应力松弛同样也有重要的实际意义。成型过程中总离不开应力，在固化成制品的过程中应力成型过程中总离不开应力，在固化成制品的过程中应力来不及完全松弛，或多或少会被冻结在制品内。这种残来不及完全松弛，或多或少会被冻结在制品内。这种残存的内应力
10、在制品的存放和使用过程中会慢慢发生松弛，存的内应力在制品的存放和使用过程中会慢慢发生松弛，从而引起制品翘曲、变形甚至应力开裂。从而引起制品翘曲、变形甚至应力开裂。消除的办法消除的办法是退火或溶胀（如纤维热定形时吹入水蒸汽）是退火或溶胀（如纤维热定形时吹入水蒸汽）以加速应力松弛过程。以加速应力松弛过程。3.3.滞后现象滞后现象 当外力不是静力，而是交变力（即应力大小呈周期性变化）时，应当外力不是静力，而是交变力（即应力大小呈周期性变化）时，应力和应变的关系就会呈现出滞后现象。力和应变的关系就会呈现出滞后现象。所谓滞后现象，是指应变随所谓滞后现象，是指应变随时间的变化一直跟不上应力随时间的变化的现
11、象。时间的变化一直跟不上应力随时间的变化的现象。例如，自行车行驶时橡胶轮胎的某一部分一会儿着地，一会儿离地，因而例如，自行车行驶时橡胶轮胎的某一部分一会儿着地，一会儿离地，因而受到的是一个交变力（图受到的是一个交变力（图7-587-58）。在这个交变力作用下，轮胎的形变也是）。在这个交变力作用下，轮胎的形变也是一会儿大一会儿小的变化。形变总是落后于应力的变化，这种滞后现象的一会儿大一会儿小的变化。形变总是落后于应力的变化，这种滞后现象的发生是由于链段在运动时要受到内摩擦力的作用。当外力变化时，链段的发生是由于链段在运动时要受到内摩擦力的作用。当外力变化时，链段的运动跟不上外力的变化，所以落后于
12、应力，有一个相位差运动跟不上外力的变化，所以落后于应力，有一个相位差。相位差越大，。相位差越大，说明链段运动越困难。说明链段运动越困难。4.内耗内耗l轮胎在高速行使相当长时间后，立即检查内层温度，轮胎在高速行使相当长时间后，立即检查内层温度，为什么达到烫手的程度？为什么达到烫手的程度？l高聚物受到交变力作用时会产生滞后现象，上一次受到高聚物受到交变力作用时会产生滞后现象，上一次受到外力后发生形变在外力去除后还来不及恢复，下一次应外力后发生形变在外力去除后还来不及恢复，下一次应力又施加了，以致总有部分弹性储能没有释放出来。这力又施加了，以致总有部分弹性储能没有释放出来。这样不断循环，那些未释放的
13、弹性储能都被消耗在体系的样不断循环，那些未释放的弹性储能都被消耗在体系的自摩擦上，并转化成热量放出。自摩擦上，并转化成热量放出。l这种由于力学滞后而使机械功转换成热的现象，称这种由于力学滞后而使机械功转换成热的现象，称为为内耗内耗。l相关应用相关应用l对于作轮胎的橡胶，则希望它有最小的力学损耗对于作轮胎的橡胶，则希望它有最小的力学损耗才好才好l对于作为防震材料，要求在常温附近有较大的力对于作为防震材料，要求在常温附近有较大的力学损耗（吸收振动能并转化为热能）学损耗（吸收振动能并转化为热能）l对于隔音材料和吸音材料，要求在音频范围内有对于隔音材料和吸音材料，要求在音频范围内有较大的力学损耗（当然
14、也不能内耗太大，否则发较大的力学损耗（当然也不能内耗太大，否则发热过多，材料易于热态化）热过多，材料易于热态化）五、高分子材料的其他性能（一）渗透性及透气性（一）渗透性及透气性高分子材料通过扩散和吸收过程，使气体或高分子材料通过扩散和吸收过程，使气体或液体透过一个表面传递到另一表面渗出、从浓度液体透过一个表面传递到另一表面渗出、从浓度高的一侧扩散到浓度低的一侧，这种现象称为渗高的一侧扩散到浓度低的一侧，这种现象称为渗透性。透性。 影响渗透性的主要因素：温度、极性、分子影响渗透性的主要因素：温度、极性、分子大小、链的柔性等。大小、链的柔性等。高聚物的透气性能应用高聚物的透气性能应用高聚物透气性能
15、的应用高聚物透气性能的应用透气性能越大越好透气性能越大越好包装薄膜包装薄膜透气性能越小越好透气性能越小越好轮胎轮胎气球气球真空包装真空包装气垫船气垫船橡皮水坝橡皮水坝橡皮水坝选择性渗透选择性渗透海水淡化海水淡化污水处理污水处理富氧气体富氧气体物料分离物料分离（二）胶粘性（二）胶粘性胶粘性：粘合行为及被粘合行为胶粘性：粘合行为及被粘合行为粘合过程：粘合过程： 第一阶段：液体胶黏剂分子借助于布朗运动向被粘物表面第一阶段：液体胶黏剂分子借助于布朗运动向被粘物表面扩散，使两者的急性基团或链节相互靠近；扩散，使两者的急性基团或链节相互靠近； 第二阶段是吸附力的产生，当胶黏剂与被粘物两处分子间第二阶段是吸
16、附力的产生，当胶黏剂与被粘物两处分子间距离达到距离达到0.5-1nm0.5-1nm，分子便产生相互吸引作用，并使分子间的，分子便产生相互吸引作用，并使分子间的距离进一步缩短到能够处于最大稳定状态的距离。距离进一步缩短到能够处于最大稳定状态的距离。影响粘合强度的因素：影响粘合强度的因素：1.分子量：中等分子量分子量：中等分子量2.表面粗糙度：粗糙表面提高粘合强度表面粗糙度：粗糙表面提高粘合强度3.表面处理方法：清洁处理表面处理方法：清洁处理4.温度和压力：升高温度和提高压力增强粘合温度和压力：升高温度和提高压力增强粘合第四节第四节 药物通过聚合物的扩散药物通过聚合物的扩散一、药物通过聚合物的传质过程一、药物通过聚合物的传质过程贮库式贮库式骨架式骨架式药物的扩散过程：药物的扩散过程：药物溶出并进入周围的聚合物或药物溶出并进入周围的聚合物或孔隙；孔隙； 药物分子扩散通过聚合物屏障；药物分子扩散通过聚合物屏障；药物由聚合物解吸附；药物由聚合物解吸附；药物扩散进入体液或介质。药物扩散进入体液或介质。系统内部的物质在系统内部的物质在浓度梯度浓度梯度化学位梯度化学位梯度应力梯度应力梯度的推动力下，由
