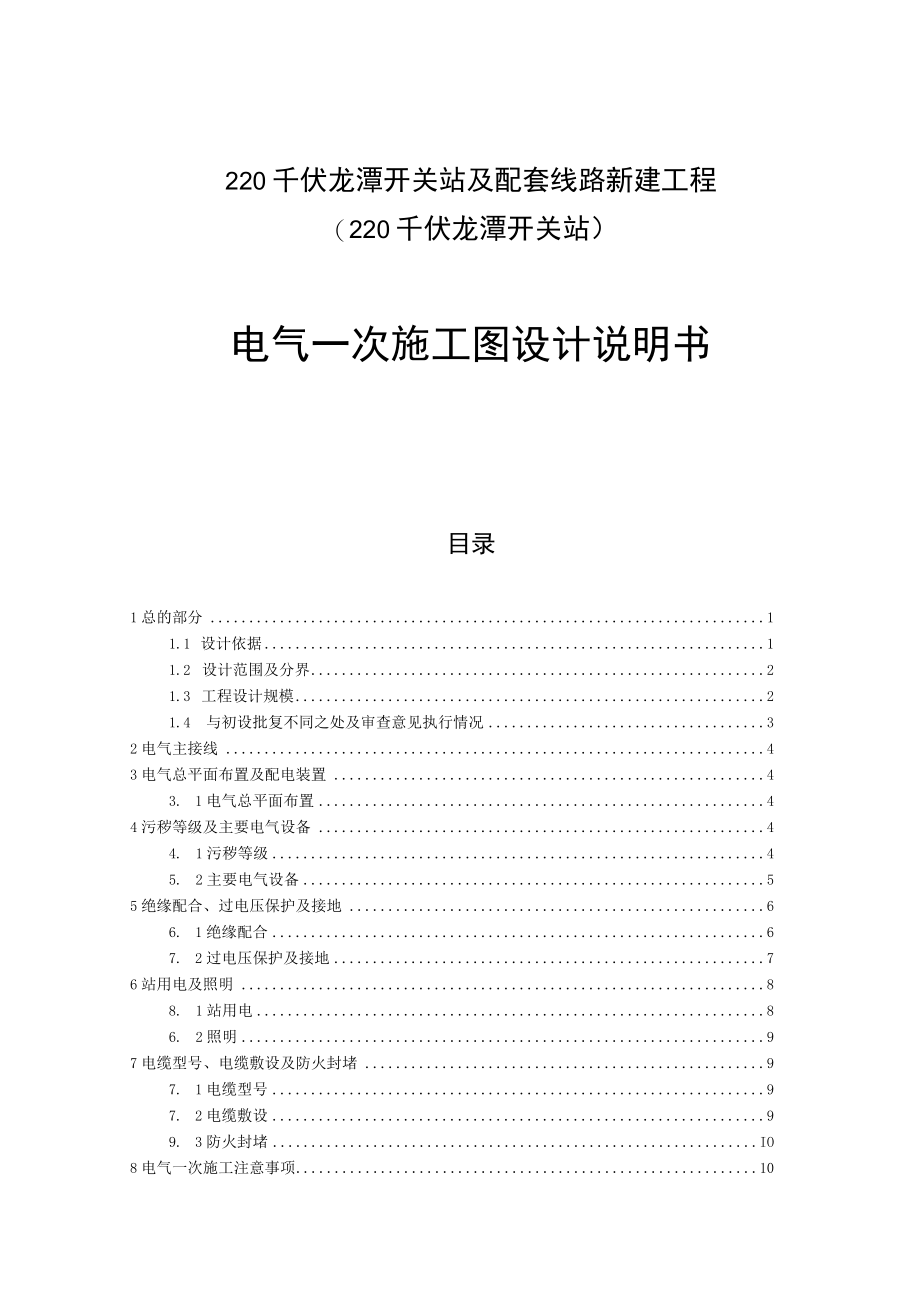

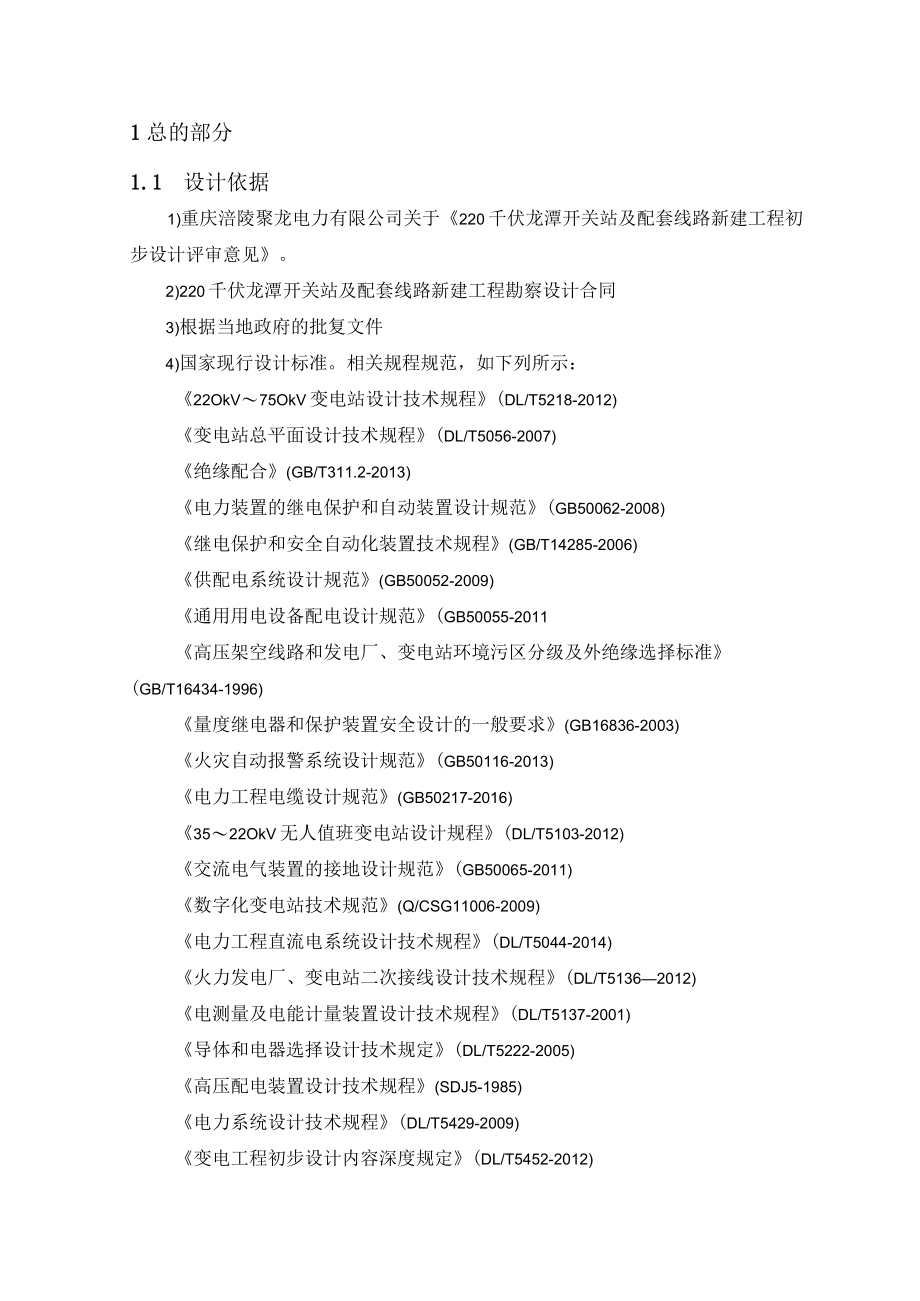

1、220千伏龙潭开关站及配套线路新建工程（220千伏龙潭开关站）电气一次施工图设计说明书目录1总的部分11.1 设计依据11.2 设计范围及分界21.3 工程设计规模21.4 与初设批复不同之处及审查意见执行情况32电气主接线43电气总平面布置及配电装置43. 1电气总平面布置44污秽等级及主要电气设备44. 1污秽等级45. 2主要电气设备55绝缘配合、过电压保护及接地66. 1绝缘配合67. 2过电压保护及接地76站用电及照明88. 1站用电86. 2照明97电缆型号、电缆敷设及防火封堵97. 1电缆型号97. 2电缆敷设99. 3防火封堵IO8电气一次施工注意事项101总的部分1.1 设计
2、依据1)重庆涪陵聚龙电力有限公司关于220千伏龙潭开关站及配套线路新建工程初步设计评审意见。2)220千伏龙潭开关站及配套线路新建工程勘察设计合同3)根据当地政府的批复文件4)国家现行设计标准。相关规程规范，如下列所示：22OkV75OkV变电站设计技术规程(DL/T5218-2012)变电站总平面设计技术规程(DL/T5056-2007)绝缘配合(GB/T311.2-2013)电力装置的继电保护和自动装置设计规范(GB50062-2008)继电保护和安全自动化装置技术规程(GB/T14285-2006)供配电系统设计规范(GB50052-2009)通用用电设备配电设计规范(GB50055-2
3、011高压架空线路和发电厂、变电站环境污区分级及外绝缘选择标准(GB/T16434-1996)量度继电器和保护装置安全设计的一般要求(GB16836-2003)火灾自动报警系统设计规范(GB50116-2013)电力工程电缆设计规范(GB50217-2016)3522OkV无人值班变电站设计规程(DL/T5103-2012)交流电气装置的接地设计规范(GB50065-2011)数字化变电站技术规范(Q/CSG11006-2009)电力工程直流电系统设计技术规程(DL/T5044-2014)火力发电厂、变电站二次接线设计技术规程(DL/T51362012)电测量及电能计量装置设计技术规程(DL/

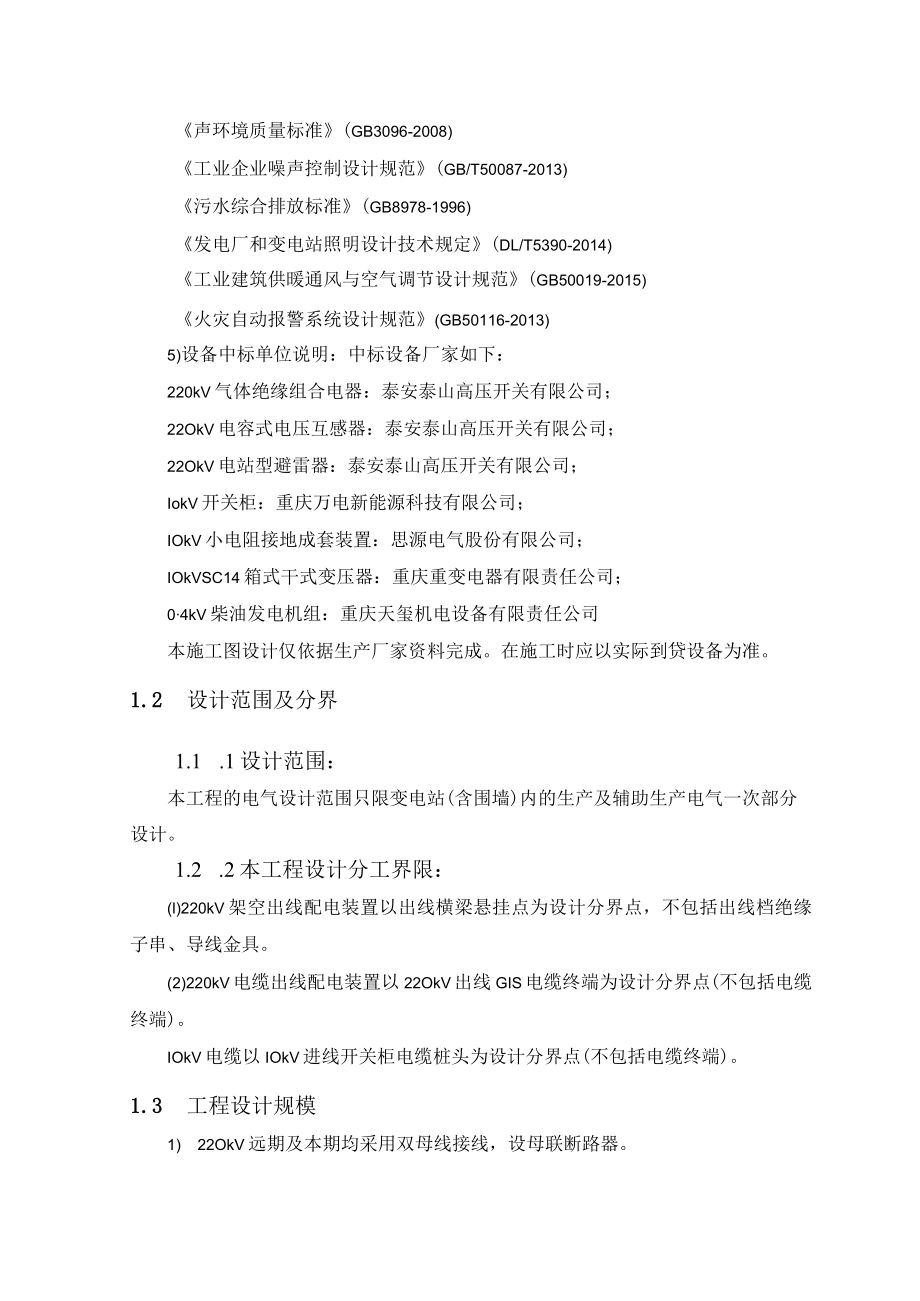

4、T5137-2001)导体和电器选择设计技术规定(DL/T5222-2005)高压配电装置设计技术规程(SDJ5-1985)电力系统设计技术规程(DL/T5429-2009)变电工程初步设计内容深度规定(DL/T5452-2012)声环境质量标准(GB3096-2008)工业企业噪声控制设计规范(GB/T50087-2013)污水综合排放标准(GB8978-1996)发电厂和变电站照明设计技术规定(DL/T5390-2014)工业建筑供暖通风与空气调节设计规范(GB50019-2015)火灾自动报警系统设计规范(GB50116-2013)5)设备中标单位说明：中标设备厂家如下：220kV气体绝
5、缘组合电器：泰安泰山高压开关有限公司；22OkV电容式电压互感器：泰安泰山高压开关有限公司；22OkV电站型避雷器：泰安泰山高压开关有限公司；IokV开关柜：重庆万电新能源科技有限公司；IOkV小电阻接地成套装置：思源电气股份有限公司；IOkVSC14箱式干式变压器：重庆重变电器有限责任公司；04kV柴油发电机组：重庆天玺机电设备有限责任公司本施工图设计仅依据生产厂家资料完成。在施工时应以实际到贷设备为准。1.2 设计范围及分界1.1 .1设计范围：本工程的电气设计范围只限变电站(含围墙)内的生产及辅助生产电气一次部分设计。1.2 .2本工程设计分工界限：(l)220kV架空出线配电装置以出线
6、横梁悬挂点为设计分界点，不包括出线档绝缘子串、导线金具。(2)220kV电缆出线配电装置以22OkV出线GIS电缆终端为设计分界点(不包括电缆终端)。IOkV电缆以IOkV进线开关柜电缆桩头为设计分界点(不包括电缆终端)。1.3 工程设计规模1) 22OkV远期及本期均采用双母线接线，设母联断路器。新建龙潭220kV开关站1座，龙潭开关站规划220kV终期出线间隔8个，本期出线间隔6个（分别是至夜郎1回、中涪南2回、油房1回、备用2回）。220kV本期采用双母线接线，采用GlS配电装置户外布置。2）站用电因本工程为22OkV开关站，站用电源无法就近引接。据实地勘察，考虑从青烟洞电站架设1路专线
7、IOkV电源，配1台160KV站变，并配置备用柴油发电机50KW1套为应急备用电源。本工程站用电系统通过交直流一体化电源（直流蓄电池容量2套220V,300Ah,交流不间断电源屏2X5kVA）供电。1.4 与初设批复不同之处及审查意见执行情况执行重庆涪陵聚龙电力有限公司关于220千伏龙潭开关站及配套线路新建工程初步设计评审意见。2电气主接线1） 22OkV远期及本期均采用双母线接线。22OkV配电装置远期建设8个出线间隔，2个母线设备间隔，1个母联间隔；本期出线间隔6个（分别是至夜郎1回、中涪南2回、油房1回、备用2回）预留2回（只上母线隔离刀隔室）。4）站用变容量：因本工程为22OkV开关站
8、，站用电源无法就近引接。据实地勘察，考虑从青烟洞电站架设1路专线IOkV电源，配1台160KVA站变，并配置备用柴油发电机50KW1套为应急备用电源。本工程站用电系统通过交直流一体化电源（直流蓄电池容量2套220V,300h,交流不间断电源屏2X5kVA）供电。3电气总平面布置及配电装置3. 1电气总平面布置22Okv户外GIS配电装置布置在站区北侧,采用直线布置方案,布置2回220kVGIS架空线间隔，6回220kVGIS电缆间隔，共计8回220kVGIS出线间隔。出线架构采用单回出线方式，出线间隔宽度13m,出线门型架挂点高度14.5m。东南侧布置综合控制室、西南侧布置生产用房等。设置4.
9、5米站内道路，进站大门位于站区南侧。2）主控通信楼采用独立的单层建筑，布置在站区东南侧，内设继电保护室、蓄电池室。生产管理楼采用独立的单层建筑，布置在站区西南侧，内设备品资料间、绝缘工器具室、常用工具间、卫生间、警传室、站用变室、水泵房等功能间。柴油发电机为户外布置站区中部西侧。变电站按无人值班变电站设计，不设单独的休息室。4污秽等级及主要电气设备4. 1污秽等级根据重庆市污区分布图，本站处于d级污秽区。按照国家规定，本站设备爬电比距按如下要求选择：在最高运行相电压下，220kV户外套管类设备的外绝缘统一爬电比距225mmkVo本工程220kV设备短路水平按50k考虑；IOkV设备短路水平按按
10、31.5k考虑。进行主要设备的选择。所有设备抗震能力应能满足8度地震烈度要求。4. 2主要电气设备本次工程主要电气设备选择如下：1) 22OkV配电装置220kVGIS选择户外三相分箱式GlS（母线三相共箱），断路器操动机构为弹簧机构。22Okv避雷器选择瓷套式金属氧化物避雷器，标称放电电流为IOkAo220kV出线选择电容式电压互感器。220kV配电装置选择结果表详见表4.2-1o表4.2-1220kV配电装置选择结果表序号设备名称型式及主要参数1252kVGIS断路器252kV,4000A,50kA3s,125kA隔离开关252kV,4000A,50kA3s,125kA接地开关252kV,
11、50kA3s,125kA快速接地开关252kV,50kA3s,125kA电流互感器电磁式，22OkVPl-5P205P200.2S/0.2S-P2800-1600-2400/5A电压互感器母线电压互感器：电磁式22030.l30.13/0.l30.IkV,0.2/0.2（3P）/3P/6P电缆插拔头252kV,4000A,50kA3s,125kA（6回电缆）SF6/空气套管252kV,4000A,50kA3s,125kA（2回架空出线）主母线252kV,4000A带电显示器252kV,三相2氧化锌避雷器复合外套式YH10WZ-204/532,附在线监测仪序号设备名称型式及主要参数3电容式电压互
12、感器A、B、C三相电压互感器(线路)TYD2203-0.005H22030.l0.13/0.l30.IkV,0.2/0.5(3P)0.5(3P)3P2) IokV配电装置：采用固定式(HXGN-12)开关柜，12kV、630A31.5kAo柜内选用真空负荷开关。接地开关真空负荷开关FZN25RD-12T20031.5KA,熔断器熔丝额定电流20A,计量PT用HRNP-12/0.5A,电流互感器505A,10P250.2S,电压互感器:JDZT(H).2S10/0.IKV避雷器YH5WZ-17/45,计量CT及PT应校验,应有计量表计的挂表架及铅封接线盒功能、锁具等。3) IOkV站用变压器：干
13、式变压器：SC14-160/1010.52x2.5%0.4kV,160kVA,DynIl,Ud=4%户内箱式安装。4)柴油发电机选择柴油发电机50kW一台,户外安装。5)导体(1)母线的载流量按最大穿越功率考虑，按发热条件校验；4) )22OkV设备引线按回路通过的最大电流选择导体截面，按发热条件校验；表4.2-2导体选择结果表电压回路名称回路工作电流(A)导体型号载流量(A)导体截面控制条件(环境温度25*C)220kV母线3000GIS厂家提供4000按母线最大穿越功率220kV夜郎变电站间隔7302(JL/G1A-500/35)2050按极限输送功率22OkV油房变电站间隔13002(J
14、L/G1A-500/35)2050按极限输送功率中涪南1760JL/G1A-500/351016按极限输送功率中涪南2760JL/G1A-500/351016按极限输送功率黄山730JL/G1A-500/351016按极限输送功率清溪630JL/G1A-400/35879按极限输送功率5绝缘配合、过电压保护及接地5. 1绝缘配合避雷器的配置：根据交流电气装置的过电压保护和绝缘配合设计规范（GB/T50064-2014）的要求,避雷器配置如下：2回22OkVGIS出线套管与架空导线的连接处配置1组氧化锌避雷器。220kVGIS电缆出线间隔在套管内设置避雷器隔室。1） 220kV电气设备的绝缘配合（1）避雷器参数选择。22Okv氧化锌避雷器按国标GB/T11032-2010交流无间隙金属氧化物避雷器及DL/T804-2014交流电力系统金属氧化物避雷器使用导则选型。220kV避雷器均选择无间隙氧化锌避雷器,避雷器的主要参数参见表5.I-I0表5.IT避雷器的主要参数表5.1-1220kV氧化锌避雷器选择表额定电压（kV,有效值）204最大持续运行电压（kV,有效值）159操作冲击残压（kV,峰值）452820s雷电冲击，1OkA残压（kV,峰值）
