1、2023锡粉外观与表面状况判定及颗粒大小分布1 .范围本测试系规范锡粉外观和表面状况判定及颗粒大小分布测试之评估方式2 .测试方式此测试方式使用显微镜来做锡粉外观和表面状况判定测试和表面状况测试及颗粒大小分布部测试。2.1 使用显微镜判定锡粉外观和表面状况使用显微镜判定锡粉外观与表面状况，步骤如下(1)设置、仪器和使用材料60%(Wt)的松树油溶剂(水白松香以适当溶剂溶解)(b)搅棒(C)烧杯(50毫升)(d)显微镜(IooX)和照相设备(e)目镜量测刻度:10Um载玻片测试程序将锡膏回温到室温(b)使用搅棒将锡膏搅拌均匀(C)松香溶剂约4公克倒入烧杯内(d)加约1公克的锡膏于烧杯内使用搅棒将

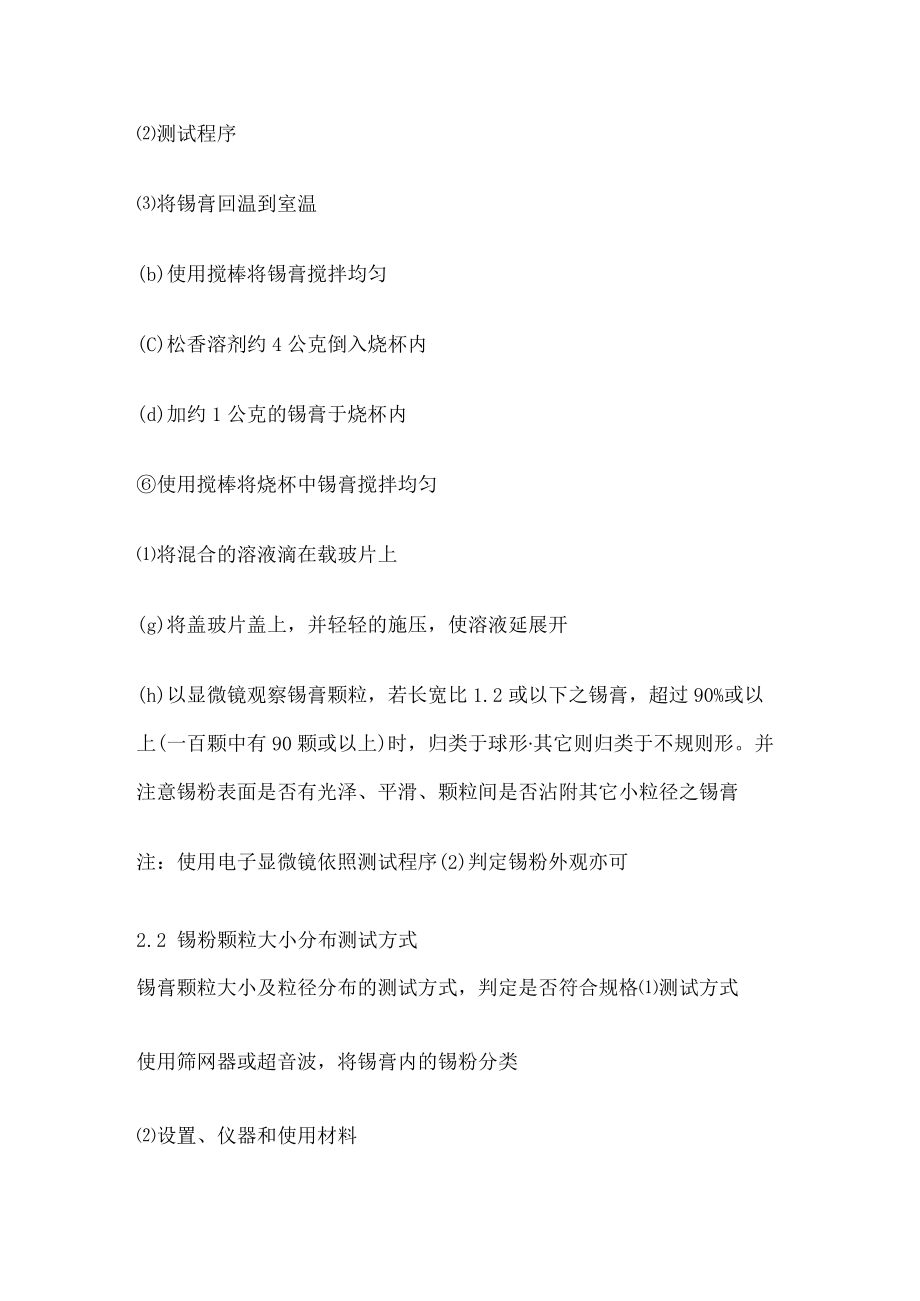

2、烧杯中锡膏搅拌均匀将混合的溶液滴在载玻片上(g)将盖玻片盖上，并轻轻的施压，使溶液延展开(h)以显微镜观察锡膏颗粒，若长宽比1.2或以下之锡膏，超过90%或以上(一百颗中有90颗或以上)时，归类于球形其它则归类于不规则形。并注意锡粉表面是否有光泽、平滑、颗粒间是否沾附其它小粒径之锡膏注：使用电子显微镜依照测试程序(2)判定锡粉外观亦可2.2 锡粉颗粒大小分布测试方式锡膏颗粒大小及粒径分布的测试方式，判定是否符合规格测试方式使用筛网器或超音波，将锡膏内的锡粉分类设置、仪器和使用材料筛网或超音波(b)标准筛标准筛须符合JISZ8801规范或相其它规格，其网目为150um、75um.63um45um
3、38Um和22Um(C)筛盘底和顶盖(d)天平(精确度须到0.01公克)(e)烧杯(200毫升)表玻璃(g)IPA溶剂(h)丙酮(i)搅棒(j)恒温水槽(k)加热器测试程序如下：将锡膏回温到室温(b)使用搅棒将锡膏搅拌均匀(C)锡膏约1O5公克倒入干净的烧杯内(d)加入约15O公克IPA(e)加温至摄氏505OC使用搅棒搅拌，使锡膏中的助焊剂溶解于IPA中(g)将表玻璃放在烧杯上(h)将此烧杯降至室温后，拿开表玻璃直到锡粉下沉(i)将溶剂尽可能流出，须预防锡粉流出(j)加入IPA,并重复步骤(i)五次(k)加入约50毫升的丙酮，并使用搅棒搅拌(t)启动振动器最少30分钟(U)秤取筛和底盘重量(V)减掉原来测量的筛网和底盘的重量，就得到各个超过、介于及小于筛网的粉末重量，并以百分比表示备注：1.在粒径分布量测中，细小粉末如S-5等级，有可能无法顺利通过38Um网目之筛网，此时，可以，单独使用38Um及22Um筛网量测试验结果。2颗粒大小分布的测试方式包含下列几种使用显微镜方式雷射绕射方式雷射扫瞄方式沉淀方式采用何者方式须买卖双方协议
