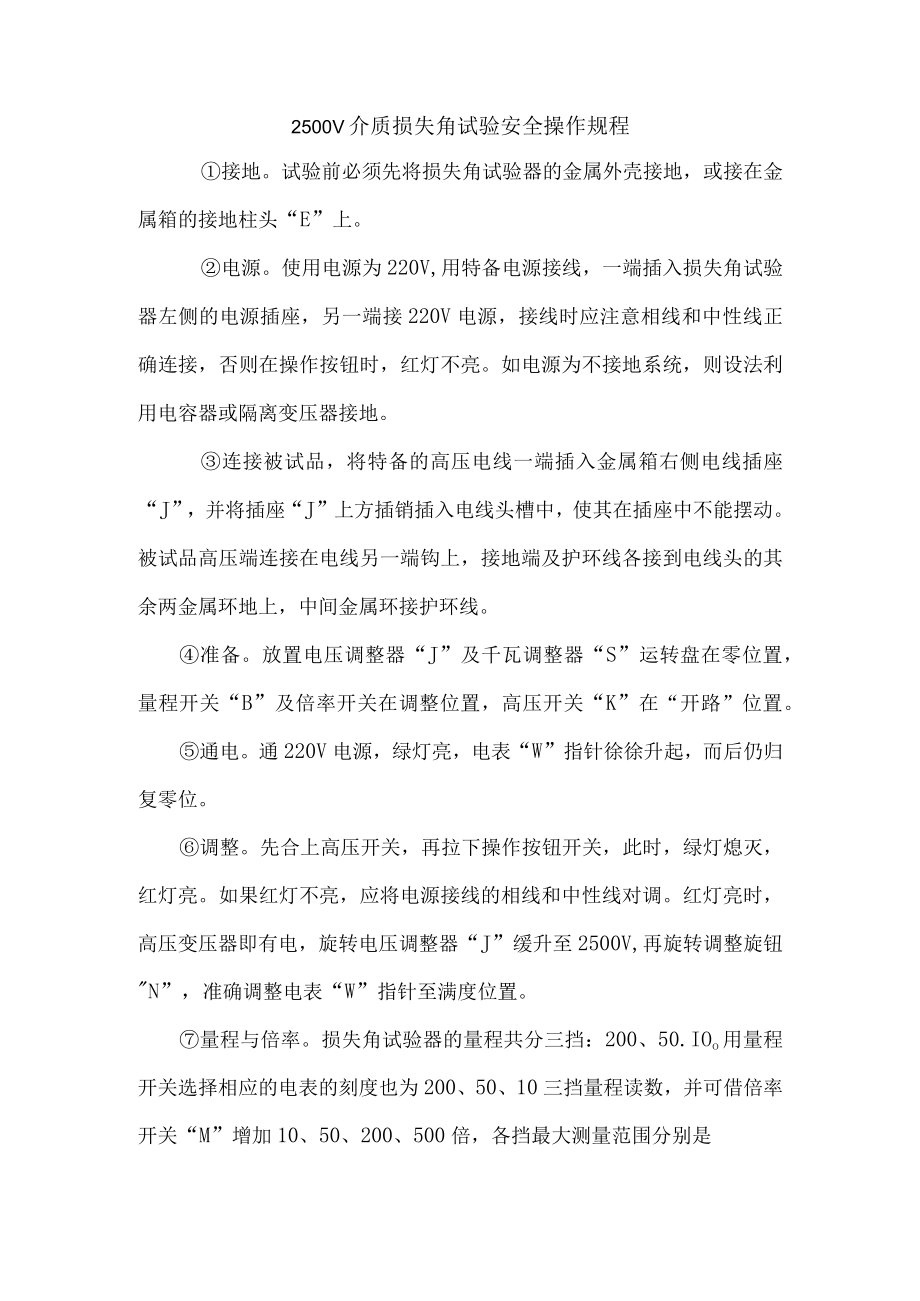

《2500V介质损失角试验安全操作规程.docx》由会员分享，可在线阅读，更多相关《2500V介质损失角试验安全操作规程.docx（2页珍藏版）》请在第壹文秘上搜索。
1、2500V介质损失角试验安全操作规程接地。试验前必须先将损失角试验器的金属外壳接地，或接在金属箱的接地柱头“E”上。电源。使用电源为220V,用特备电源接线，一端插入损失角试验器左侧的电源插座，另一端接220V电源，接线时应注意相线和中性线正确连接，否则在操作按钮时，红灯不亮。如电源为不接地系统，则设法利用电容器或隔离变压器接地。连接被试品，将特备的高压电线一端插入金属箱右侧电线插座“J”，并将插座“J”上方插销插入电线头槽中，使其在插座中不能摆动。被试品高压端连接在电线另一端钩上，接地端及护环线各接到电线头的其余两金属环地上，中间金属环接护环线。准备。放置电压调整器“J”及千瓦调整器“S”运
2、转盘在零位置，量程开关“B”及倍率开关在调整位置，高压开关“K”在“开路”位置。通电。通220V电源，绿灯亮，电表“W”指针徐徐升起，而后仍归复零位。调整。先合上高压开关，再拉下操作按钮开关，此时，绿灯熄灭，红灯亮。如果红灯不亮，应将电源接线的相线和中性线对调。红灯亮时，高压变压器即有电，旋转电压调整器“J”缓升至2500V,再旋转调整旋钮N”，准确调整电表“W”指针至满度位置。量程与倍率。损失角试验器的量程共分三挡：200、50.IOo用量程开关选择相应的电表的刻度也为200、50、10三挡量程读数，并可借倍率开关“M”增加10、50、200、500倍，各挡最大测量范围分别是I：200X50
3、0=IOOOOOkWII：50X500=25000kWIII：10500=5000kW千伏安测量。在做好各项工作后，可将量程开关转至“200”位置，倍率开关转至“500”位置，若电表“w”的指针超过刻度“200”，则被试品的容量太大，损角试验器不能运用。如指针读数过小，则可转至其他适当的量程及倍率。量程开关“B”及倍率开关“M一位置选择的原则是，量程开关“B”须放在最小可用范围，倍率开关放在最大倍率。千瓦测量。在求出“兆伏安”数值后，旋转千瓦调整器的转盘，此时电表“旷指示数逐渐减小，如指针指示过小，可将倍率开关M一转至适当的挡位上，并转动千瓦调整器“s”的转盘，使指针移至最小位。测量完毕后，依次将各旋钮开关恢复到原来的位置，拉开电源，将被试品进行放电，拆除一切接线。
