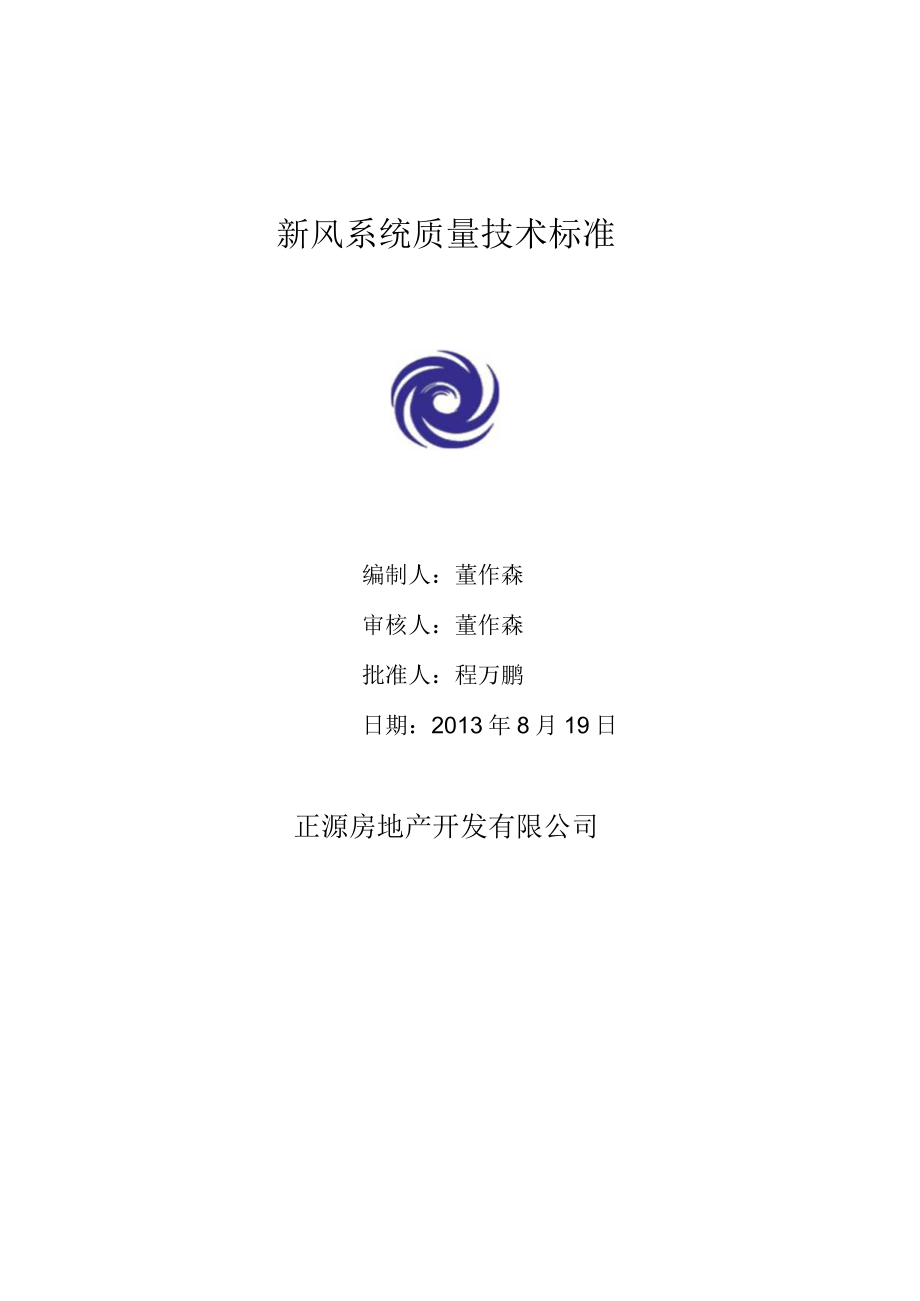

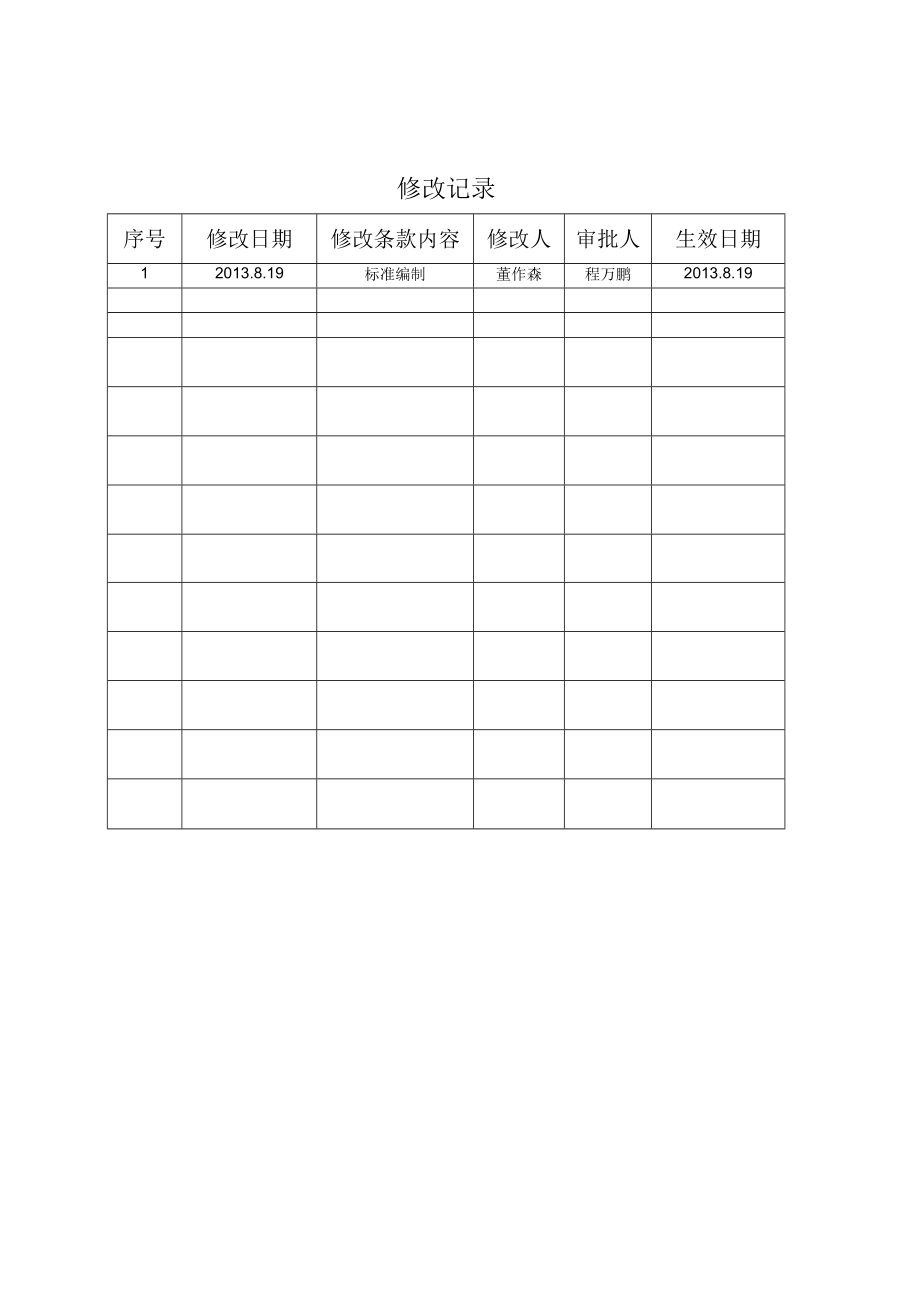

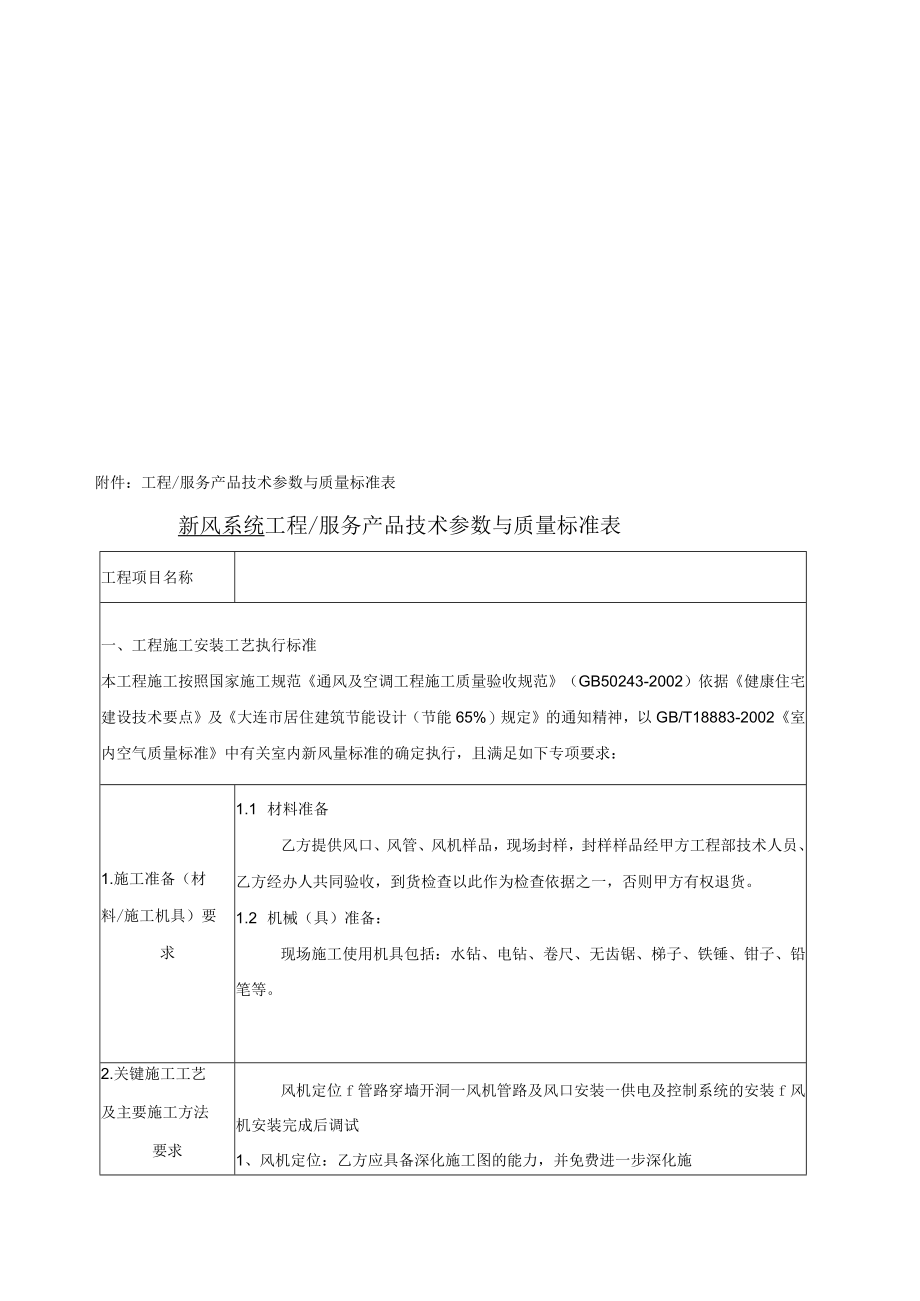

1、新风系统质量技术标准编制人：董作森审核人：董作森批准人：程万鹏日期：2013年8月19日正源房地产开发有限公司修改记录序号修改日期修改条款内容修改人审批人生效日期12013.8.19标准编制董作森程万鹏2013.8.19附件：工程/服务产品技术参数与质量标准表新风系统工程/服务产品技术参数与质量标准表工程项目名称一、工程施工安装工艺执行标准本工程施工按照国家施工规范通风及空调工程施工质量验收规范（GB50243-2002）依据健康住宅建设技术要点及大连市居住建筑节能设计（节能65%）规定的通知精神，以GB/T18883-2002室内空气质量标准中有关室内新风量标准的确定执行，且满足如下专项要求
2、：1.施工准备（材料/施工机具）要求1.1 材料准备乙方提供风口、风管、风机样品，现场封样，封样样品经甲方工程部技术人员、乙方经办人共同验收，到货检查以此作为检查依据之一，否则甲方有权退货。1.2 机械（具）准备：现场施工使用机具包括：水钻、电钻、卷尺、无齿锯、梯子、铁锤、钳子、铅笔等。2.关键施工工艺及主要施工方法要求风机定位f管路穿墙开洞一风机管路及风口安装一供电及控制系统的安装f风机安装完成后调试1、风机定位：乙方应具备深化施工图的能力，并免费进一步深化施工图，对设计图纸正确审核。2、管路穿墙开洞：若乙方在新风系统管道穿墙打孔施工时将电气管打断，则由乙方负责将孔洞扩大后交由甲方处理，产生
3、的相关费用由乙方承担3、风机管路及风口安装：主机技术要求负压型新风技术标准主机安装方式（室内、外安装应充分考虑技术、经济合理性在技术方案中体现并做施工图设计）允许出风口做防雨帽，出风口直径Wl10mmo 主机特点：节省能源，超低静音，噪音符合质量标准要求。 电机：知名国外品牌电机，220V50Hz,带安全保护装置。 开关：配风机单独控制开关。控制：室内开关控制。其他：以知名国外品牌为主，要求能够提供国家强制3C认证证书及相关检测报告。测试：送样机发包方测试封样。（包括附件）全热交换器技术标准室内安装。室外进、出风口做防雨帽，进、出风口直径110mm,一进一出。主机特性：主机功率不大于Il0W,
4、风量大于200m3h,静压大于70Pao全热交换器工作时温度交换效率大于70%,制冷时焰交换效率大于50%,制热时焰交换效率大于65%。电机：220V/50HZ,带安全保护装置， 控制：开关控制，风速可调。 其他：以国外品牌产品为主，要求能够提供业内检测报告。测试：送样机发包方测试封样。（包括附件）风口要求负压型新风技术标准：形式：进风口以所需房间选择确定风口数量及尺寸，以窗式和墙式进风口两种形式体现。功能：具有过滤、消音、防雨、尘、虫功能，具有调节风量和开关功能。材质：以复合塑料及不锈钢为主。室内排风口：天花（或墙壁）安装。全热交换器技术标准形式：室内送风口以所需房间选择风口数量及尺寸，室内
5、天花安装。卧室可采用侧墙安装方式。功能：具有调节风量功能。材质：以复合塑料为主。排风口：室内排风口可根据房间选择风口数量及尺寸，也可在客厅设置中央回风口，室内天花安装。管道布置根据空气动力学原理和房间功能要求，尽可能合理、简便。在施工的过程中如果涉及到与门窗公司施工人员的接口，乙方必须配合门窗公司施工人员做好交接与施工的工作。4、供电及控制系统：甲方提供乙方所需电源至主机位置，并做好系统控制部分的敷设以及86盒的预埋，开关由乙方提供并安装，调试时乙方负责接好电源。二、工程/服务工程具体实施专项要求本工程合同中质量标准、检查验收各项条款执行，且满足如下专项要求：1乙方负责完成工程样制做及整改，经
6、甲方监理验收合格后大面积施工：2乙方严格执行工序交接检制，隐蔽及工序完成后完成工序交接及签认；3阶段性(分项)工程完工验收制等4材料、设备符合设计要求；风机固定牢固，风管安装平直，风口安装牢固。三、原材料/设备/构配件质量验收标准乙方供应的材料、设备及构配件按照国家材料验收标准通风及空调工程施工质量验收规范(GB50243-2002)且满足如下要求：1品牌符合招标文件和合同要求；2进场材料设备符合招标时经甲方确认的样品和封样要求；3进场材料试验及验收按照国家验收标准、辽宁省及大连市相关规定执行；四、工程/服务质量验收标准本工程按照国家施工验收规范通风及空调工程施工质量验收规范(GB50243-2002)依据健康住宅建设技术要点及大连市居住建筑节能设计(节能65%)规定的通知精神，以GB/T18883-2002室内空气质量标准中有关室内新风量标准的确定质量检查和工程验收，且满足如下要求：1外观质量符合国家施工验收规范标准要求2主要尺寸允许偏差值符合国家施工验收规范标准要求；3材料、设备符合设计要求；风机固定牢固，风管安装平直，风口安装牢固。（标准适用说明：本标准仅适用于正源房地产及区域公司及各产业链公司，本标准仅适用于本工程合同。）工程/服务技术标准审查会签栏需求部门名称需求部门专业工程师/技术负责人需求部门经理技术/工程经理审查意见技术/产品总监审批意见
