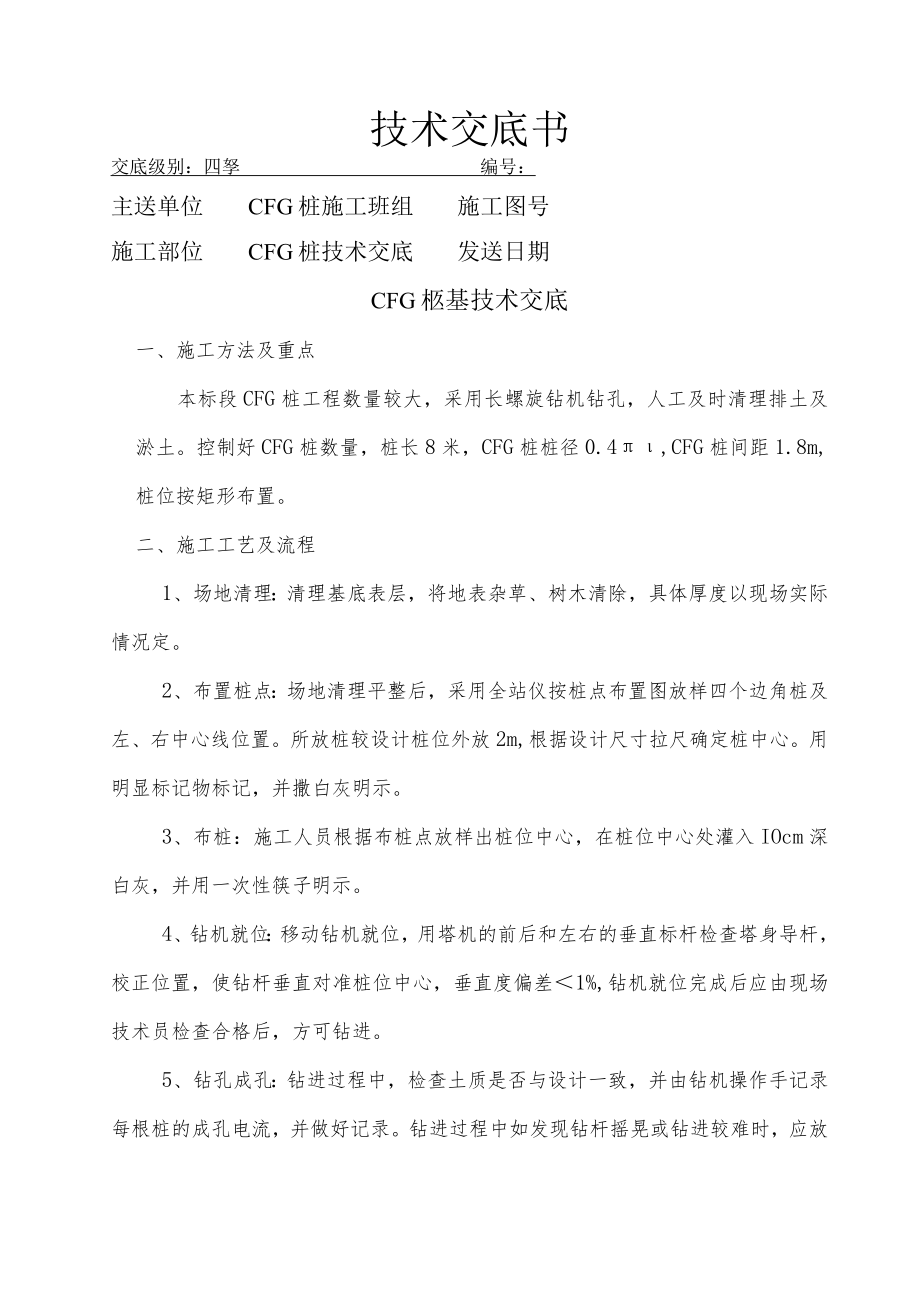

1、技术交底书交底级别:四孥编号:主送单位CFG桩施工班组施工图号施工部位CFG桩技术交底发送日期CFG柩基技术交底一、施工方法及重点本标段CFG桩工程数量较大,采用长螺旋钻机钻孔,人工及时清理排土及淤土。控制好CFG桩数量,桩长8米,CFG桩桩径0.4,CFG桩间距1.8m,桩位按矩形布置。二、施工工艺及流程1、场地清理:清理基底表层,将地表杂草、树木清除,具体厚度以现场实际情况定。2、布置桩点:场地清理平整后,采用全站仪按桩点布置图放样四个边角桩及左、右中心线位置。所放桩较设计桩位外放2m,根据设计尺寸拉尺确定桩中心。用明显标记物标记,并撒白灰明示。3、布桩:施工人员根据布桩点放样出桩位中心,
2、在桩位中心处灌入IOcm深白灰,并用一次性筷子明示。4、钻机就位:移动钻机就位,用塔机的前后和左右的垂直标杆检查塔身导杆,校正位置,使钻杆垂直对准桩位中心,垂直度偏差1%,钻机就位完成后应由现场技术员检查合格后,方可钻进。5、钻孔成孔:钻进过程中,检查土质是否与设计一致,并由钻机操作手记录每根桩的成孔电流,并做好记录。钻进过程中如发现钻杆摇晃或钻进较难时,应放慢进尺,避免桩位偏移。根据塔身自带进度尺标记,到达成孔标高后,停止钻进。桩长偏差10cm,桩径不小于40cm,孔位偏差5cm,相邻桩不宜连续施工。6、混凝土泵送应边灌注边提钻,保持连续灌注,钻杆芯充满混凝土后拔管,不允许先拔管后泵料,拔管
