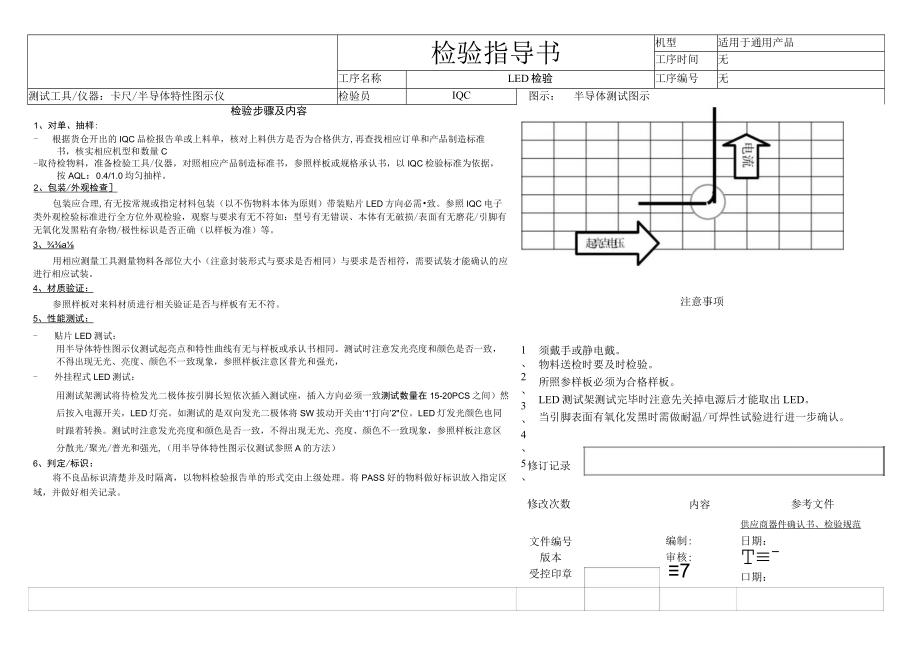

1、检验指导书机型适用于通用产品工序时间无工序名称LED检验工序编号无测试工具/仪器：卡尺/半导体特性图示仪检验员IQC图示：半导体测试图示1、对单、抽样:检验步骤及内容-根据货仓开出的IQC品检报告单或上料单，核对上料供方是否为合格供方,再查找相应订单和产品制造标准书，核实相应机型和数量C-取待检物料，准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依据，按AQL：0.4/1.0均匀抽样。2、包装/外观检查包装应合理,有无按常规或指定材料包装（以不伤物料本体为原则）带装贴片LED方向必需致。参照IQC电子类外观检验标准进行全方位外观检验，观察与要求有无不符如：
2、型号有无错误、本体有无破损/表面有无磨花/引脚有无氧化发黑粘有杂物/极性标识是否正确（以样板为准）等。3、a用相应测量工具测量物料各部位大小（注意封装形式与要求是否相同）与要求是否相符，需要试装才能确认的应进行相应试装。4、材质验证：参照样板对来料材质进行相关验证是否与样板有无不符。5、性能测试：- 贴片LED测试：用半导体特性图示仪测试起亮点和特性曲线有无与样板或承认书相同。测试时注意发光亮度和颜色是否一致，不得出现无光、亮度、颜色不一致现象，参照样板注意区普光和强光，- 外挂程式LED测试：用测试架测试将待检发光二极体按引脚长短依次插入测试座，插入方向必须一致测试数量在15-20PCS之间
3、）然后按入电源开关，LED灯亮。如测试的是双向发光二极体将SW拔动开关由1打向2位。LED灯发光颜色也同时跟着转换。测试时注意发光亮度和颜色是否一致，不得出现无光、亮度、颜色不一致现象，参照样板注意区分散光/聚光/普光和强光,（用半导体特性图示仪测试参照A的方法）6、判定/标识：将不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识放入指定区域，并做好相关记录。注意事项1、2、3、4、5、须戴手或静电戴。物料送检时要及时检验。所照参样板必须为合格样板。LED测试架测试完毕时注意先关掉电源后才能取出LED。当引脚表面有氧化发黑时需做耐温/可焊性试验进行进一步确认。修订记录修改次数文件编号版本受控印章内容参考文件编制:审核:7供应商器件确认书、检验规范日期：T-口期：
