1、4号路照明工程设计说明1工程概况1.1 工程概况本工程共计1条路，位于丰都县峡南溪区域：拟建4号路起点接即将建成的2号路A段，终点接已经建成的幸福大道，路幅宽度14m（14m=3.5m（车行道）+7m（车行道）+3.5m（人行道），双向两车道，为城市支路，设计速度20Kln/h。道路照明等级为I级城市支路；道路车行道路面均为沥青路面。1.2 设计范围：设计内容有：1）道路照明系统2）灯具的安全接地系统3）照明的供电系统2设计依据及采用标准规范2.1 合同依据1 .根据设计合同及甲方提供的相关资料2.2 采用技术标准、规范1 .城市道路工程设计规范CJJ37-2012（2016年版）：2 .城市
2、道路照明设计标准CJJ45-2015；3 .低压配电设计规范GB50054-2011；4 .供配电系统设计规范GB50052-2009；5 .建筑物防雷设计规范GB50057-2010；6 .电力工程电缆设计标准GB50217-2018；7 .20Kv及以下变电所设计规范GB50053-2013；8 .LED城市道路照明应用技术要求GB/T31832-2015；9 .LED路灯CJ/T420-2013；10 .城市工程管线综合规划规范GB50289-2016；11 .城市道路照明工程施工及验收规程CJJ89-2012；12 .电气装置安装工程电缆线路施工及验收规范GB50168-2018；13
3、 .工程结构可靠性设计统一标准GB50153-2018；14 .其他相关国家、地方现行标准及规范。15 .丰都峡南溪2号路、3号路建设工程总承包（EPC）（施工图，2021.07,中煤科工重庆设计研究院（集团）有限公司）3供配电系统3.1 负荷等级及供电电压本工程道路照明负荷等级为城市三级用电负荷，安装容量约为0.72kW.3.2 供电电源因该段路灯负荷容量较小，单独设置箱变不经济，从供电线缆电压损失及供电系统经济性出发，本工程电源接自设计起点处2号路A段已设计路灯4.1 主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路部分照明参数计算如下：表2道路照明标准表级别道路类
4、型亮度照度眩光限制阈值增量TI(%)最大初始值环境比SR最小值平均亮度Lav(cdf)维持值总均匀度UO最小值平均照度Eav(Lx)维持值均匀度最小值III支路0.750.4100.315-表3人行及非机动车道照明标准值级别道路类型路面平均平均照度维持值路面最小照度维持值最小垂直照度维持值最小半柱面照明维持值2流量较低的道路511.51表4道路照明设计参数表级别道路名称平均亮度Lav(cdm2)总均匀度UO限值量最始光阈闾初眩制增TI(大值环境比SR最小值平均照度Eav均匀度Emin/EaV功率密度LPD(Wm2)III支路10.880.4115-13.20.30.313本次设计人行道，设计计

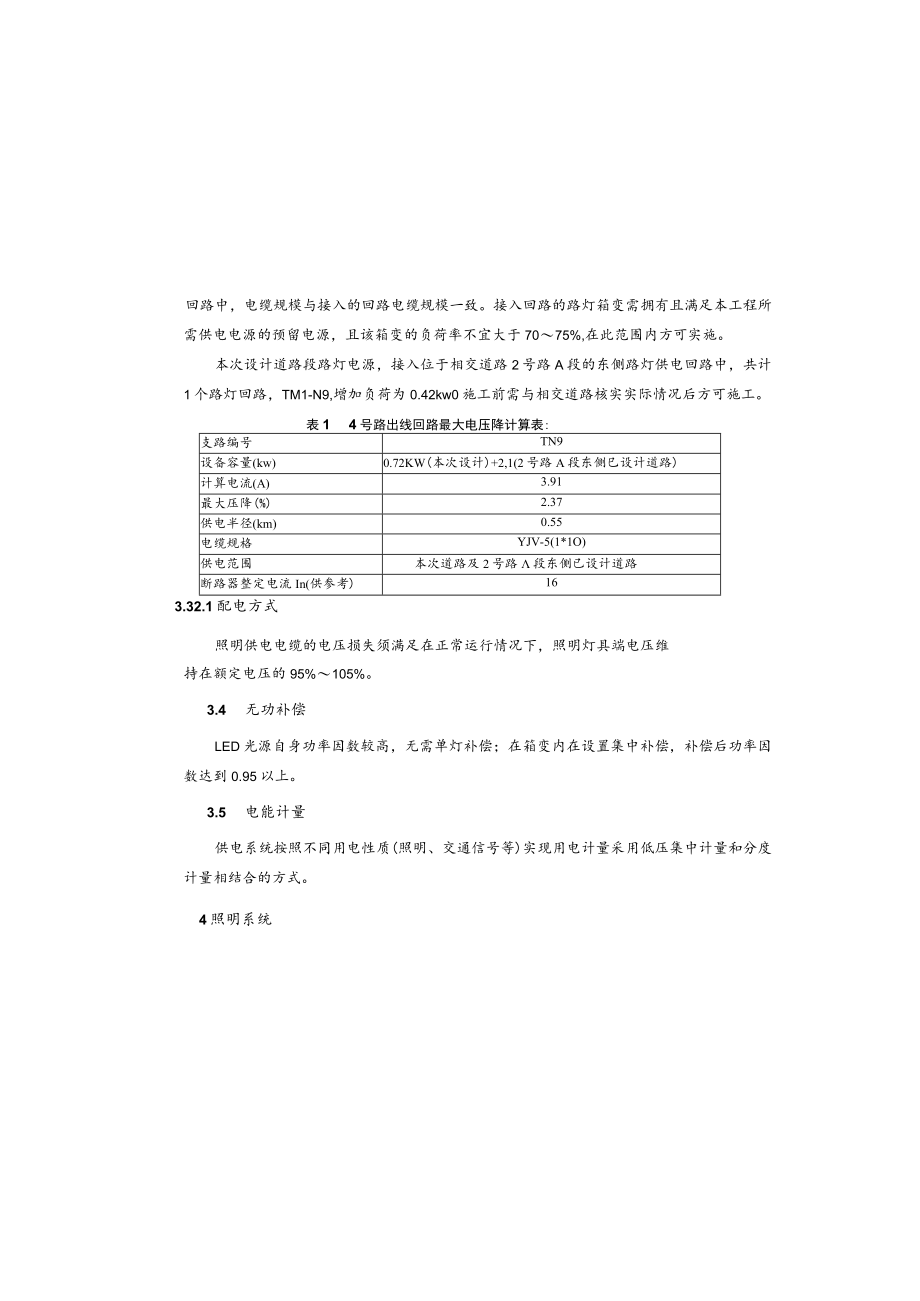

5、算照度值为7.21x(规范要求值51x)。4.2 照明布置方式1)道路灯杆单侧布置在人行道上，灯杆中心距离车行道侧路缘石边缘1m。灯杆采用单臂灯，车行道侧高度为IOnb灯具光源为60W高光效LED灯，灯杆悬挑长度1.5m,仰角10。；标准道路段灯杆间距30In左右。道路曲线段及加宽段加密布置。具体设置详下表，布置位置详平面图。表5道路照明布置方式设计参数表序适用路段灯杆形式灯杆臂长功率(W)仰问布置回路中，电缆规模与接入的回路电缆规模一致。接入回路的路灯箱变需拥有且满足本工程所需供电电源的预留电源，且该箱变的负荷率不宜大于7075%,在此范围内方可实施。本次设计道路段路灯电源，接入位于相交道路
6、2号路A段的东侧路灯供电回路中，共计1个路灯回路，TM1-N9,增加负荷为0.42kw0施工前需与相交道路核实实际情况后方可施工。表14号路出线回路最大电压降计算表:支路编号TN9设备容量(kw)0.72KW(本次设计)+2,1(2号路A段东侧巳设计道路)计算电流(A)3.91最大压降(%)2.37供电半径(km)0.55电缆规格YJV-5(1*1O)供电范围本次道路及2号路段东侧已设计道路断路器整定电流In(供参考)163.32.1配电方式照明供电电缆的电压损失须满足在正常运行情况下，照明灯具端电压维持在额定电压的95%105%。3.4 无功补偿LED光源自身功率因数较高，无需单灯补偿；在箱
7、变内在设置集中补偿，补偿后功率因数达到0.95以上。3.5 电能计量供电系统按照不同用电性质(照明、交通信号等)实现用电计量采用低压集中计量和分度计量相结合的方式。4照明系统(5)灯具采用国际知名品牌，国外原装或国内生产产品。灯具质量标准符合GB7000.5-96(或EN60598)标准，路灯及泛光灯均须持有国家级灯具质量监督检验机构的检验报告。(6)灯具效率：照度水平、亮度水平、均度等指标应达到国家标准，光利用率275%,提供配光曲线图及外形尺寸参数(以国家级检验机构出具的光学检测报告为依据)。(7)灯具外壳与结构强度：灯体全部为符合国标GBlO4或102等级的高强铝合金压铸成型，壳体平均厚
8、度22.5mm；灯具强度确保抗重庆地区50年一遇最10.灯具开启及维修：灯具开启采用上开式，开启及维护无须任何工具，操作便捷，结构合理可靠。(8)灯具表面防腐及颜色：采用白色RAL90I6或建设方指定之其他标准色，耐高温、耐不良气候，使用寿命210年。(9)抗冲击性能：须采用高品质的进口电器，抗冲击强度：IK08大风速。(10)反射器：采用进口阳极氧化高纯铝板(提供进口报关单)。(H)光罩：高强度钢化玻璃，透光率90%,抗冲击，耐高温。(12) LED路灯应能够在环境温度为-4(C55。C范围内正常工作，正常工作适合外表温度不大于3(C,高温不大于851,灯具采用恒流或12/24直流驱动，驱动
9、效率不低于90%。(13) LED路灯具有互换性，电子控制装置、电源及光源模组等灯具部件应便于现场更换和维修，且均应满足互换使用要求，同时整体质量应满足GBT24907-2010道路照明用LED灯性能要求。(14)灯具电源应通过国家强制性产品认证。3)路灯灯杆质量技术要求：L材质。路面灯杆材质为SS400低硅低碳钢(其中Si0.04%屈服强度号高度(m)(m)角。距(m)形式1标准段单膏灯杆101.5601030单恻布置4.3灯杆、灯具、光源、电器主要参数要求1)光源：(1)光源采用LED,电器元件技术性能采用国际知名品牌，色温TC(K):3000VTCW4000时，光效能值212Onl/W。
10、(2)色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012。(3)在标称工作状杰下，灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于92%o2)灯具：(1)灯具效能IIOLM/W,配套相应高导热系数的散热主题等附件，灯具采用分体式。外观颜色应采用当地城管委指定的颜色或要设方指定的其他颜色。(2)灯具防护等级不应低于IP65,光源腔的防护等级不应低于IP54,道路照明灯具维护系数07,灯具电气腔的防护等级不应低于IP43。(3)灯具的电源模组应符合现行国家标准灯的控制装置第14部分：LED模块用直流或交流
11、电子控制装置的特殊要求GB19510.14的要求，且可现场替换，替换后防护等级不应降低。(4)灯具的无线电骚扰特性应符合现行国家标准电气照明和类似设备的无线电骚扰特性的限制和测量方法GB17743的要求，谐波电流限值应符合现行国家标准电磁兼容限值谐波电流发射限值(设备每相输入电流W16A)GBl7625.1的要求，电磁兼容抗扰度应符合现行国家标准一般照明用电设备电磁兼容抗扰度要求GB/T18595的要求。1.1 灯具、灯杆的外观在满足功能性的前提下尽量与片区整体风格相协调。3）路灯样式及外观：本图纸灯杆样式仅为示意，具体以建设方意见为准。其灯具功能性照明功率、高度等技术参数需符合本次设计值。其
12、制作应符合相应行业标准。4.4 照明控制模式及技术要求1）与接入的2号路A段采用一致控制方式，通过Ied路灯自带的调光控制器，各路灯的开闭通过智能照明控制器根据照度或时间自动、手孔控制。以实现不同车流量和人流量的不同照度要求，达到节能的目的，同时均匀度没有变化。从而满足用户对不同光源、不同时间的需求，实现照明设施的最佳工作状态和最科学的节电率。经过调节后的道路的平均照度不得低于8LX。2）路灯控制：前期采用自动控制和手动控制，并带手动控制相结合的方式，并预留通信接口，后期统一接入路灯管理处的四遥控制系统，在箱体内预留控制器的位置。3）路灯控制模式最终与接入电源的道路一致，同时应根据建设方及主管
13、部门意见，以及灯具订货厂家产品特性，采用适合该项目区的控制方式。4.5 照明线缆及敷设1）照明供电干线采用YJV-IKV全塑单芯电缆，采用380220V三相四线制低压供电。由供电干线引上至灯杆顶部灯具的分支线采用BVV-O.5kV-32.5的绝缘护套导线。为平衡三相负荷，灯具接线采用LI、L2、L3、L3、L2、Ll三相跳跃式接线。2）道路照明的每回路供电干线照明管线在人行道或绿化带下采用双壁波纹管PVellOX2.0埋地敷设，埋深不小于0.5m；在车行道下采用IlBBToO*3玻245Mpa）或国标优质Q300以上钢材；提供钢材供货合同及质量证明书。灯杆壁厚不小于4.5M其制作应符合相应行业
14、标准。灯杆下部设接线孔，配置专用防盗螺丝。2 .焊接工艺。应采用氧气保护焊接，整个杆体应无任何一处漏焊，焊缝平整，无任何焊接缺陷。提供第三方权威检验机构出具的焊接探伤报告。3 .电器门。电器门采用等离子切割；电器门应与杆体浑然一体，且结构强度要好。具备合理的操作空间，门内具有电器安装附件。门与杆之间缝隙应不超过二毫米，具备良好的防水性能。有专用紧固系统，具备良好的防盗性能。电器门应有较高的互换性。4 .热镀锌工艺。应采用热浸锌内外表面防腐处理，厚度265Unl符合GB/T13912-92标准，设计使用寿命应不低于30年，镀锌表面应光滑美观。提供第三方权威检验机构出具的镀锌测试报告。5 .喷塑工
15、艺。灯标原则上均不再进行喷塑。若确需喷塑，应采用知名品牌优质耐候户外塑粉，设计使用寿命不低于10年。提供第三方权威检验机构出具的喷塑测试报告。6 .设计能力。按承受强风要求，要求灯杆设计按50年一遇区域最大风速作受力设计。分别提供根据灯杆造型图的杆体设计图及受力计算书。7 .杆体圆度标准控制在小于或等于6.35mm。8 .灯杆应为连续锥性钢结构，锥度比10-13:1000,造型流畅和谐，无横向焊缝，密封灯杆并包顶端以防水气进入。9 .垂直度检验。灯杆直立后，使用经纬仪对杆与水平间的垂直度作检验,垂直度应小于或等于千分之二。10 .杆体观感。造型及尺寸符合要求，整体美观大方，杆体表面光滑一致,色泽均匀。显色性高，视觉效果好，启动较快。5.2 配光曲线的选择与要求灯具
