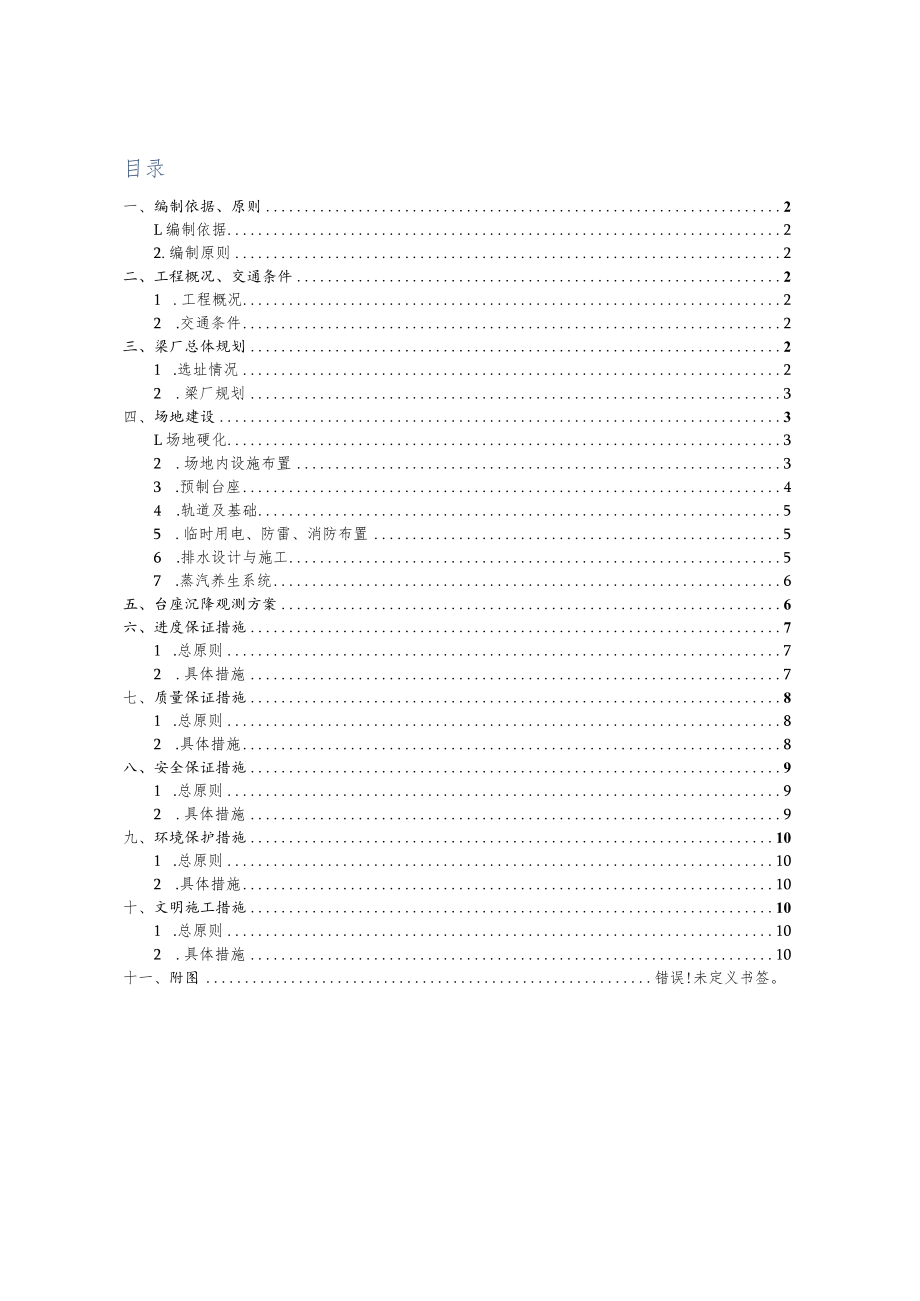

1、目录一、编制依据、原则2L编制依据22.编制原则2二、工程概况、交通条件21 .工程概况22 .交通条件2三、梁厂总体规划21 .选址情况22 .梁厂规划3四、场地建设3L场地硬化32 .场地内设施布置33 .预制台座44 .轨道及基础55 .临时用电、防雷、消防布置56 .排水设计与施工57 .蒸汽养生系统6五、台座沉降观测方案6六、进度保证措施71 .总原则72 .具体措施7七、质量保证措施81 .总原则82 .具体措施8八、安全保证措施91 .总原则92 .具体措施9九、环境保护措施101 .总原则102 .具体措施10十、文明施工措施101 .总原则102 .具体措施10十一、附图错误
2、!未定义书签。一、编制依据、原则L编制依据1、现场实际地形以及周边环境等实地踏勘调查情况；2、依据GB/T19001-2000质量标准体系、GB/T24001-1996环境管理体系和GB/T28001-2001职业健康安全标准建立的质量、环境和职业健康管理体系；3、公路施工标准化管理指南；4、集团视觉识别系统规范手册；5、建筑物防雷设计规范(GB50057-2010)；2,编制原则1、总体布局合理、节约用地、满足工期要求；2、粱厂的选址尽量减少对周边自然和社会环境的干扰；3、在详细施工调查的基础上充分考虑交通、电源条件、安全生产、环水保、土地复垦要求以及合理供应范围等因素确定。二、工程概况、交

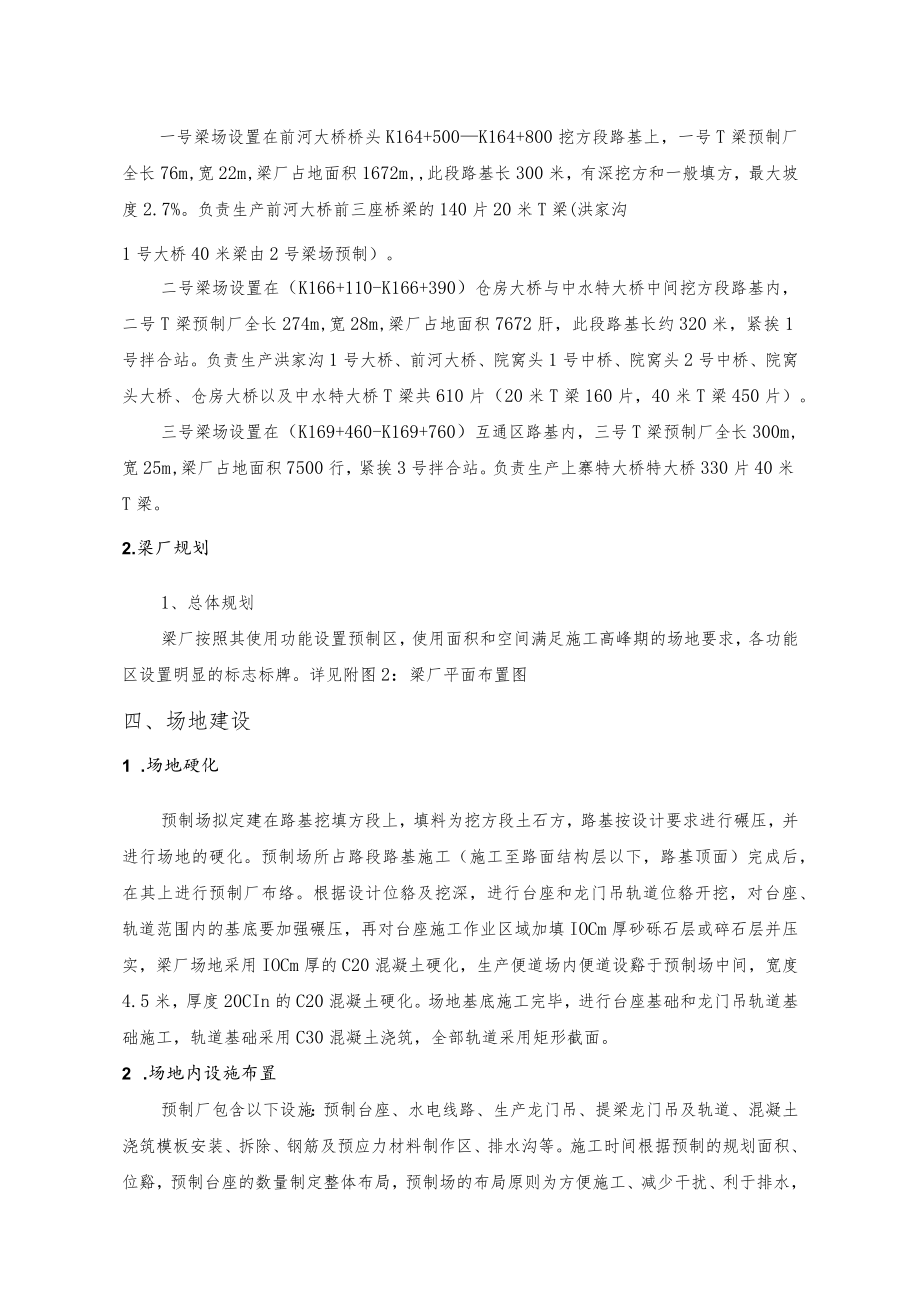

3、通条件1 .工程概况2 ,交通条件施工范围内分布道路有102省道、县道、村道及一些农机道路，省道及县道路况较好村村通道路纵向贯穿主线，个别路段通往较偏僻荒凉的山村道路，需利用原有乡村道路，局部根据实际情况征用临时用地，通过设置加宽段，使之成为能满足施工车辆通行的主便道。三、梁厂总体规划L选址情况本标段共计1080片预制T梁，其中20米T梁300片，40米T梁780片，根据本合同段的桥梁布置情况结合现场地形，在K163+380-K170+861.266段路基上布置T梁预制厂3个；一号梁场设置在前河大桥桥头K164+500K164+800挖方段路基上，一号T梁预制厂全长76m,宽22m,梁厂占地面
4、积1672m,此段路基长300米，有深挖方和一般填方，最大坡度2.7%。负责生产前河大桥前三座桥梁的140片20米T梁(洪家沟1号大桥40米梁由2号梁场预制）。二号梁场设置在（K166+110-K166+390）仓房大桥与中水特大桥中间挖方段路基内，二号T梁预制厂全长274m,宽28m,梁厂占地面积7672肝，此段路基长约320米，紧挨1号拌合站。负责生产洪家沟1号大桥、前河大桥、院窝头1号中桥、院窝头2号中桥、院窝头大桥、仓房大桥以及中水特大桥T梁共610片（20米T梁160片，40米T梁450片）。三号梁场设置在（K169+460-K169+760）互通区路基内，三号T梁预制厂全长300m
5、,宽25m,梁厂占地面积7500行，紧挨3号拌合站。负责生产上寨特大桥特大桥330片40米T梁。2.梁厂规划1、总体规划梁厂按照其使用功能设置预制区，使用面积和空间满足施工高峰期的场地要求，各功能区设置明显的标志标牌。详见附图2：梁厂平面布置图四、场地建设1 .场地硬化预制场拟定建在路基挖填方段上，填料为挖方段土石方，路基按设计要求进行碾压，并进行场地的硬化。预制场所占路段路基施工（施工至路面结构层以下，路基顶面）完成后，在其上进行预制厂布络。根据设计位貉及挖深，进行台座和龙门吊轨道位貉开挖，对台座、轨道范围内的基底要加强碾压，再对台座施工作业区域加填IOCm厚砂砾石层或碎石层并压实，梁厂场地
6、采用IOCm厚的C20混凝土硬化，生产便道场内便道设谿于预制场中间，宽度4.5米，厚度20CIn的C20混凝土硬化。场地基底施工完毕，进行台座基础和龙门吊轨道基础施工，轨道基础采用C30混凝土浇筑，全部轨道采用矩形截面。2 .场地内设施布置预制厂包含以下设施：预制台座、水电线路、生产龙门吊、提梁龙门吊及轨道、混凝土浇筑模板安装、拆除、钢筋及预应力材料制作区、排水沟等。施工时间根据预制的规划面积、位谿，预制台座的数量制定整体布局，预制场的布局原则为方便施工、减少干扰、利于排水，以利运输。另设便道、供电、供水、排水系统及相关工人生活区等附属设施，3 .预制台座1、预制台座布置一号梁场建设20个20
7、米台座，配置20米T梁1.5套模板（1套中梁模版，边梁高低边模板各1侧），配置2台80吨龙门吊。二号梁场通过扩宽路基设置34个台座（20米台座10个，40米台座24个）；20米T梁模板配置1套半（1套中梁模板，边梁高低边模板各1侧），40米T梁模板配置3套半（三套中梁模板，边梁高低侧模板各1侧）；100吨龙门吊2台以及10吨龙门吊1台。两台架桥机向两个方向同时架设。三号梁场梁场建设5排共20个40米台座，配置3套模板（2套中模，1套边模）,配置2台80吨龙门吊，1台10吨龙门吊，2台运梁炮车。2、预制台座结构根据T梁规格尺寸及场地条件，台座横向中心间距设置4m,两端建在250cm*230cm*
8、30cm的C30混凝土基础上（张拉加强硬化），中部直接建在硬化场地上，防止T梁张拉后台座两端应力集中压坏台座。基础施工时预埋钢筋和台座连接。台座采用C30混凝土结构，台座台座基础达到一定强度后，用全站仪放出台座两侧边线，安装骨架钢筋，与基础预埋钢筋相连，按照向下预拱度将预先制作好的50X505mm侧包边槽钢框架安装固定，支立模板浇筑混凝土，拆模后进行洒水养护。用6mm厚不锈钢底模代替传统钢板台座，防止由于台座混凝土与钢板之间伸缩不同步，造成钢板起拱破坏，同时采用不锈钢底模节省了打磨、除锈、刨光，提高了工效，又保证了混凝土外观质量。底模两侧与台座槽钢焊接固定，并可根据台座标高及沉降情况进行调整，
9、减小误差，确保底模预拱度精确。根据装配式预应力混凝土简支T梁通用设计图要求，预制梁应设置向下的二次抛物线反拱。台座两端调平块段设计为4cm,采用定型硬质木板（根据每片T梁计算后的倾角加工）垫在预埋钢板下，确保T梁安装好后预埋钢板水平，并与支座垫石顶面密贴。距台座端部IOOCIn处预留吊装槽，用于穿索兜底吊梁。同时距底座顶往下7.5Cm处每IoOCm使用PvC管预留5cm的对拉杆孔道。模板接头使用泡沫填缝剂、使用专用脱模剂；钢筋绑扎安装必须使用横隔板钢筋定位架、骨架定位架、横隔板底模支撑架；梁板注浆采用循环注浆设备、预应力施加采用智能张拉监控设备、配置专用张拉防护台座。详见台座布置图。4 .轨道
10、及基础龙门吊采用43#钢轨及IOOCmX60（h）cm,C20混凝土基础，轨道纵坡1.5%,基础全部下埋30cmo施工轨道基础时，每隔50Cm预埋钢筋，作为钢轨的固定装置。基础顶面每隔6m设1道假缝。为防止基础不均匀沉降，保证安全，提梁轨道基础底面铺设012双向钢筋网，间距15cm。同一门吊的轨道基础要求在同一水平面上，避免门吊形成横坡。钢轨安装时须保证平整，顺直，轨道间距误差在IOmm以内。5 .临时用电、防雷、消防布置1、临时用电（1）在预制场左侧50米处设置一台40OkV变压器，配电室设置在左侧路基外侧，供应生活及生产用电，采用三相五线制交流电路。（2）场内主电线全部地下埋设每台设备设置
11、专用空开，场内设置9个配电箱供生产施工，龙门吊和架桥机配置专用电箱，根据实际位置调整，设置三级漏电保护，确保用电安全。（3）施工用电实行三级配电系统，即设置配电箱或室内总配电柜，分配电箱、开关箱三级配电装置，施工用电开关箱实行“一机一闸一漏保”制。2、防雷布置在梁厂龙门吊设置避雷针，并在雷雨季节前，组织对现场防雷接地装置进行安全测试。3、消防布置在电焊机及数控设备等因操作不当导致易火灾的功能区，设置消防箱等消防设备。梁厂共设12个灭火器，1个消防沙池。6 .排水设计与施工1、为满足雨季及日常施工排水要求，每排台座设一20CmX20Cm横向排水沟，台座与台座之间设20CnIX20CIn纵向排水沟
12、，将场地雨水、施工用水汇集导入纵向主排水沟内，保持场地干爽。挖方地段，坡顶设30CmX40Cm的截水沟，填方地段，坡底设30cm40cm的排水沟。主排水沟采用30CmX30Cm截面即满足施工排水要求。主排水沟设在运梁通道内侧。主水沟沟底采用砖砌铺底，然后用M7.5水泥砂浆抹面，普通水沟底、全部水沟沟壁采用M7.5水砂浆直接采用砂浆抹面。7 .蒸汽养生系统根据梁场进度及产量需要，本项目须在冬季进行T梁预制，为确保T梁混凝土强度质量，我部计划在温度低时采用蒸汽养生，梁场建设时将T梁喷淋养生主管道与蒸汽养生管共用，即梁场内设置的管道既可用做喷淋养生用水通道，同时也可作为冬季蒸汽养生蒸汽通道。与喷淋管
13、道共用，则蒸汽养生主管道为3寸PVC供水钢管，固定或埋设在右侧龙门内侧，在横向排水沟处横向接2寸PVC支管。注意蒸汽管道不得淹入水中，避免出汽口堵塞。五、台座沉降观测方案1）观测点埋设为便于对台座沉降进行实时监测，在每个台座的条形基础上设立3组沉降观测点，即在基础的两端与1/2处（如下图），等部位各做一组观测点，观测点采用钢钉做点，并用红油漆将点圈住，以保证观测点的永久性。在一般填土路段与浅层处理路段各随机选取一个台座进行预压，发现沉降异常情况即采取相应措施。?“202）观测周期每个台座至少观测3片T梁预制周期，确定无沉降后方可进行批量生产，台座沉降观测频率如下：a台座基础浇注完成后连续观测一
14、月，每周观测一次；b钢筋、模板安装完成并在浇筑混凝土前，观测一次；c混凝土灌注完后、张拉前，观测一次；d预张拉后，观测一次。3）观测方法采用相对高程的观测方法：以在梁场埋设的固定点作为控制点进行观测，观测记录采用沉降观测记录簿，保证测量数据具有可追溯性。观测记录应绘制草图,观测记录的内容包括使用仪器及型号、测量的时间、观测人员、立尺人员。测量完后将数据整理进行统计，并依据测量数据评估是否存在沉降。测量数据确认无误或异常报总工程师审批。对发现的测量数据有异常应立即进行复测，复测如还有异常应分析原因并及时上报。六、进度保证措施L总原则工程进度与质量是既对立又统一的关系，只要能够正确处理，就能做到互
15、不偏废，共同提高。首先是要做到心中有数，合理组织，科学安排。其次是要牢固树立“百年大计，质量第一”的思想，在保证安全、质量、效益的前提下，稳中求快，快中求进。三是尊重科学，尊重实践。四是严格执行施组，实现均衡生产，切忌采用一哄而上的大兵团作战的方式，只有这样，才能既节省人力物力，又能把质量和进度两者有机地统一起来。2.具体措施1）组建高素质的专业队伍，投入足够的劳力、技术骨干和机械设备。2）推行专业化、标准化施工工艺。通过专业分工，提高专业化施工水平，通过推行标准化作业程序，保障施工质量。3）加强现场精细化管理。通过精细化的施工管理，细化施工计划，节点控制。各项施工做到点段明确、轻重分明、施工计划可靠、资源配置得当，确保工程按计划完成。4）结合承包经营、施工生产的全过程有针对性地做好深入细致的政治思想工作,激发职工的劳动热情，增强加快提前的紧迫感和责任感，开展“保安全，创优质，保工期，增效益”的立功竞赛活动，最大限度地调动职工生产积极性。5）严格执行机械设备岗位责任制，做好机械设备“管、用、养、修”工作，组织专门的维修保养班子，加强设备的保养和维修，实行设备强制保养，做好油、水管理，开展预防性检测工作，提
