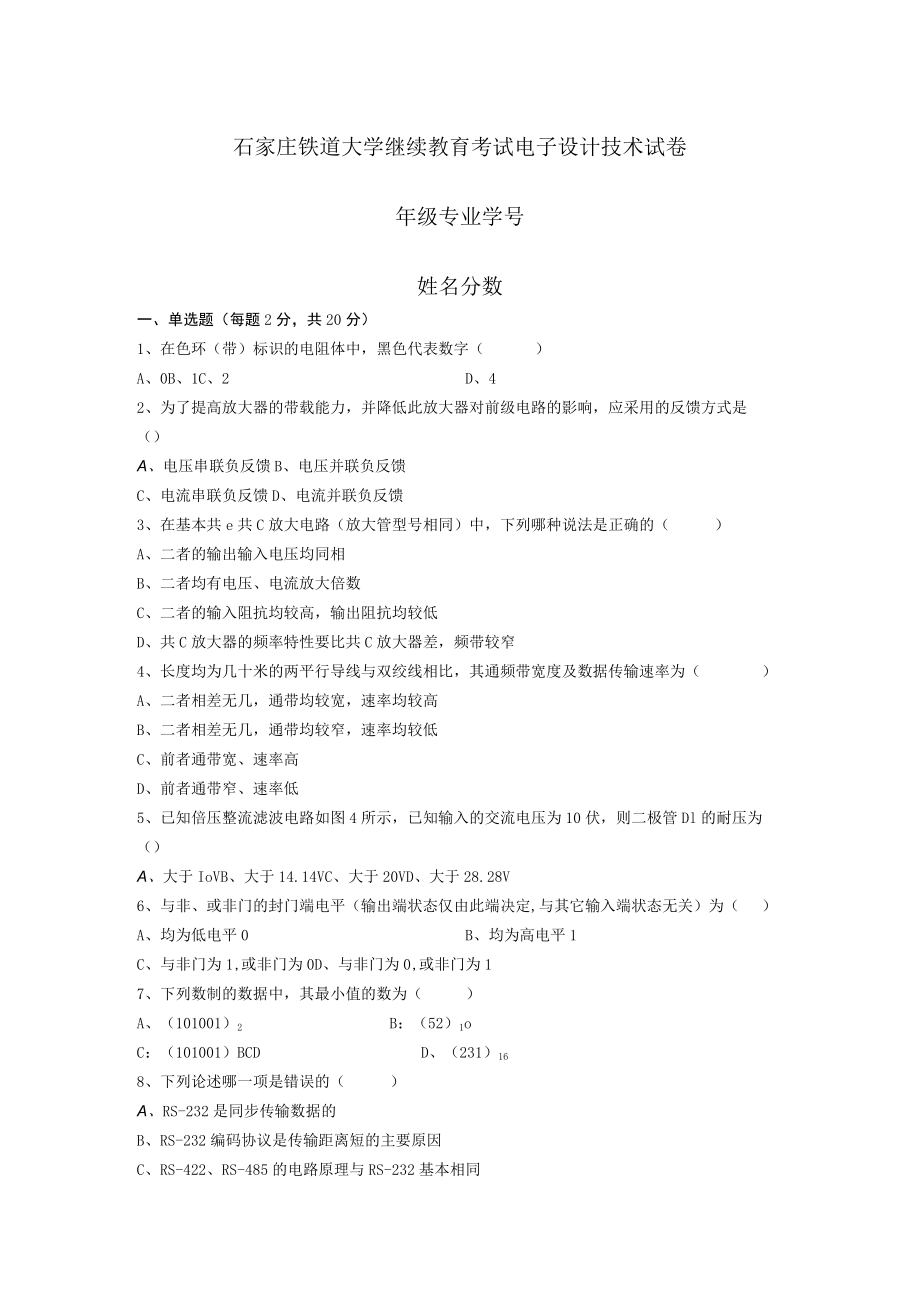

1、石家庄铁道大学继续教育考试电子设计技术试卷年级专业学号姓名分数一、单选题（每题2分，共20分）1、在色环（带）标识的电阻体中，黑色代表数字（）A、0B、1C、2D、42、为了提高放大器的带载能力，并降低此放大器对前级电路的影响，应采用的反馈方式是（）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈3、在基本共e共C放大电路（放大管型号相同）中，下列哪种说法是正确的（）A、二者的输出输入电压均同相B、二者均有电压、电流放大倍数C、二者的输入阻抗均较高，输出阻抗均较低D、共C放大器的频率特性要比共C放大器差，频带较窄4、长度均为几十米的两平行导线与双绞线相比，其通频带宽度及
2、数据传输速率为（）A、二者相差无几，通带均较宽，速率均较高B、二者相差无几，通带均较窄，速率均较低C、前者通带宽、速率高D、前者通带窄、速率低5、已知倍压整流滤波电路如图4所示，已知输入的交流电压为10伏，则二极管Dl的耐压为（）A、大于IoVB、大于14.14VC、大于20VD、大于28.28V6、与非、或非门的封门端电平（输出端状态仅由此端决定,与其它输入端状态无关）为（）A、均为低电平0B、均为高电平1C、与非门为1,或非门为0D、与非门为0,或非门为17、下列数制的数据中，其最小值的数为（）A、（101001）2B：（52）1oC：（101001）BCDD、（231）168、下列论述哪

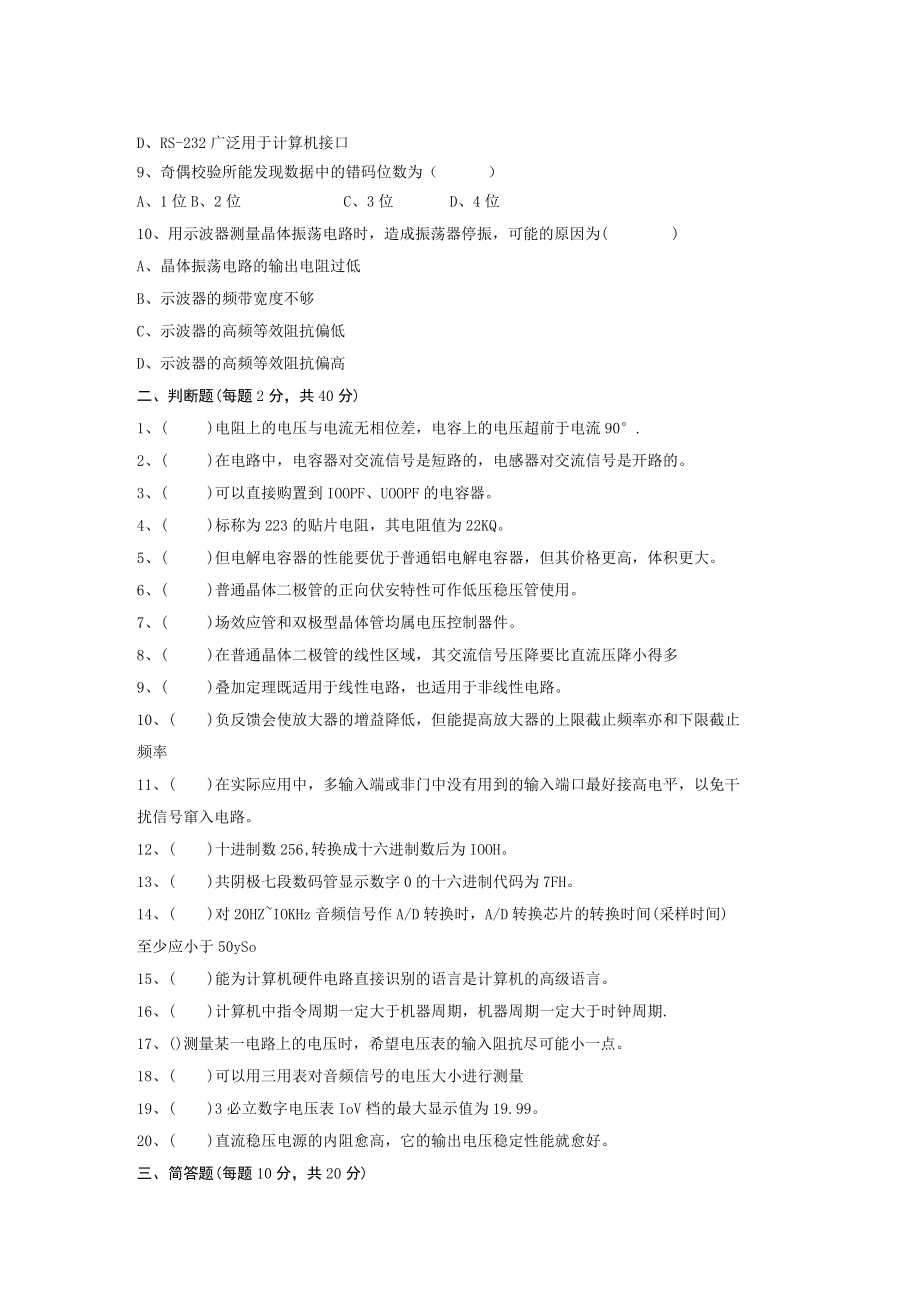

3、一项是错误的（）A、RS-232是同步传输数据的B、RS-232编码协议是传输距离短的主要原因C、RS-422、RS-485的电路原理与RS-232基本相同D、RS-232广泛用于计算机接口9、奇偶校验所能发现数据中的错码位数为（）A、1位B、2位C、3位D、4位10、用示波器测量晶体振荡电路时，造成振荡器停振，可能的原因为()A、晶体振荡电路的输出电阻过低B、示波器的频带宽度不够C、示波器的高频等效阻抗偏低D、示波器的高频等效阻抗偏高二、判断题(每题2分，共40分)1、()电阻上的电压与电流无相位差，电容上的电压超前于电流90.2、()在电路中，电容器对交流信号是短路的，电感器对交流信号是开
4、路的。3、()可以直接购置到IOOPF、UOOPF的电容器。4、()标称为223的贴片电阻，其电阻值为22KQ。5、()但电解电容器的性能要优于普通铝电解电容器，但其价格更高，体积更大。6、()普通晶体二极管的正向伏安特性可作低压稳压管使用。7、()场效应管和双极型晶体管均属电压控制器件。8、()在普通晶体二极管的线性区域，其交流信号压降要比直流压降小得多9、()叠加定理既适用于线性电路，也适用于非线性电路。10、()负反馈会使放大器的增益降低，但能提高放大器的上限截止频率亦和下限截止频率11、()在实际应用中，多输入端或非门中没有用到的输入端口最好接高电平，以免干扰信号窜入电路。12、()十

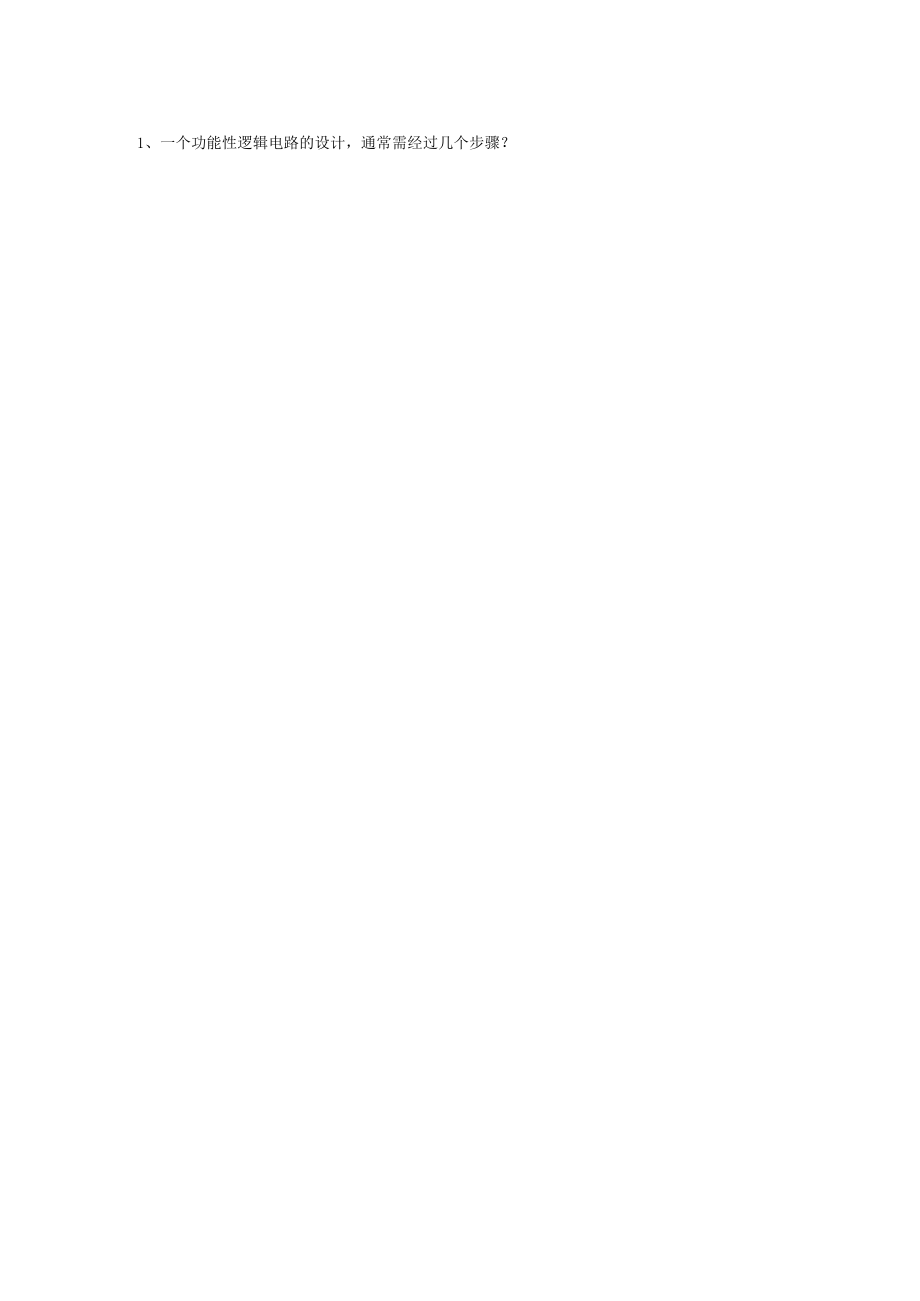

5、进制数256,转换成十六进制数后为IOOH。13、()共阴极七段数码管显示数字0的十六进制代码为7FH。14、()对20HZIOKHz音频信号作A/D转换时，A/D转换芯片的转换时间(采样时间)至少应小于50ySo15、()能为计算机硬件电路直接识别的语言是计算机的高级语言。16、()计算机中指令周期一定大于机器周期，机器周期一定大于时钟周期.17、()测量某一电路上的电压时，希望电压表的输入阻抗尽可能小一点。18、()可以用三用表对音频信号的电压大小进行测量19、()3必立数字电压表IoV档的最大显示值为19.99。20、()直流稳压电源的内阻愈高，它的输出电压稳定性能就愈好。三、简答题(每题10分，共20分)1、一个功能性逻辑电路的设计，通常需经过几个步骤？2、已知由运放放组成的电路如图2,请回答:两个运放各起什么作用？ 在RC值较大时，对应Vi画出VO波形图； 在RC值较小时，对应Vi画出VO波形图。四、设计题（每题20分，共20分）1、设计一线性直流稳压电源（即串联调整稳压电源），要求输出电压为+12V,200m,请回答：画出此稳压电源的电路组成框图；画出框图中主要点信号的波形图，并标出其大致幅值；画出此稳压电源的电路图（分立元件或集成元件电路均可）。
