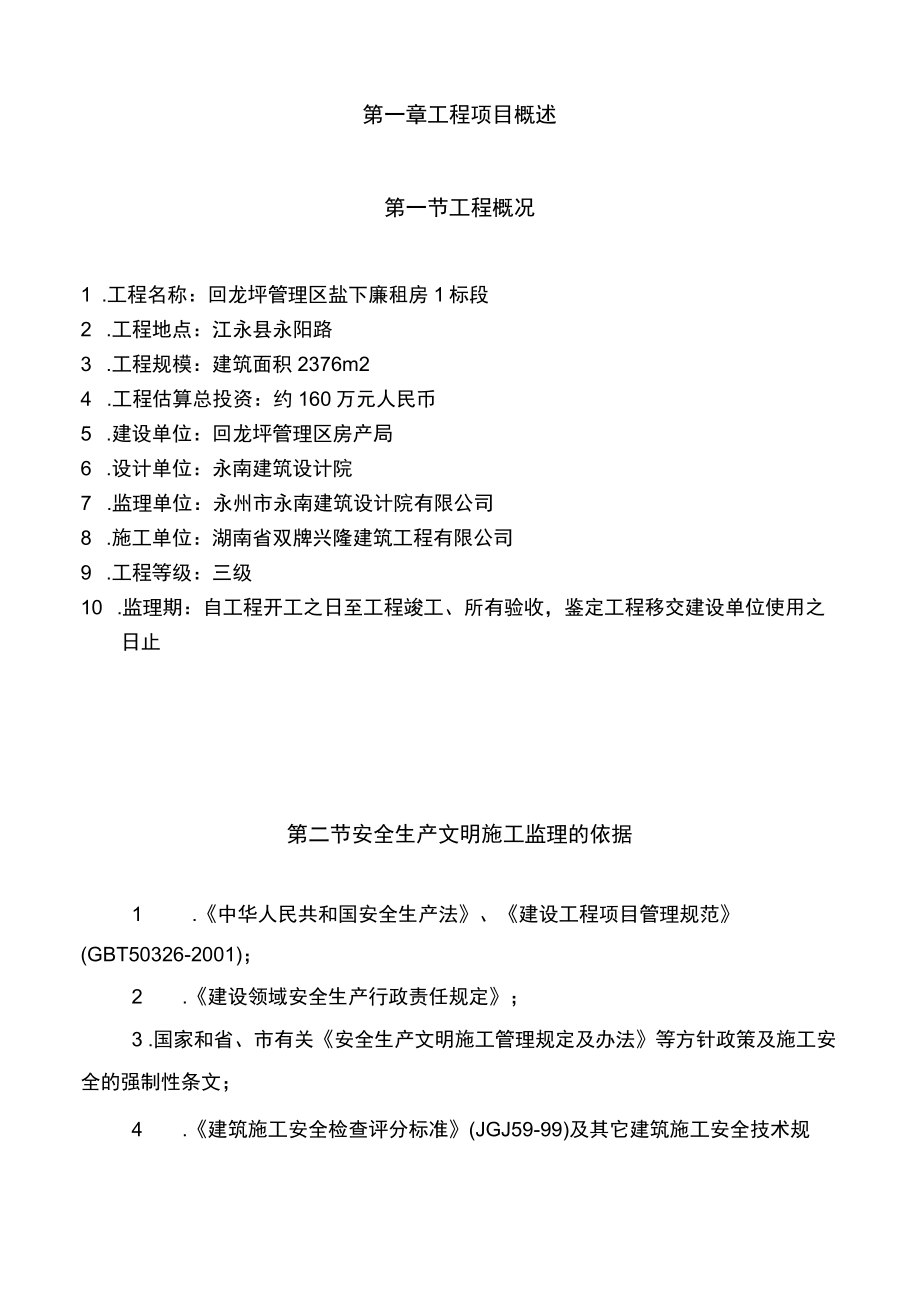

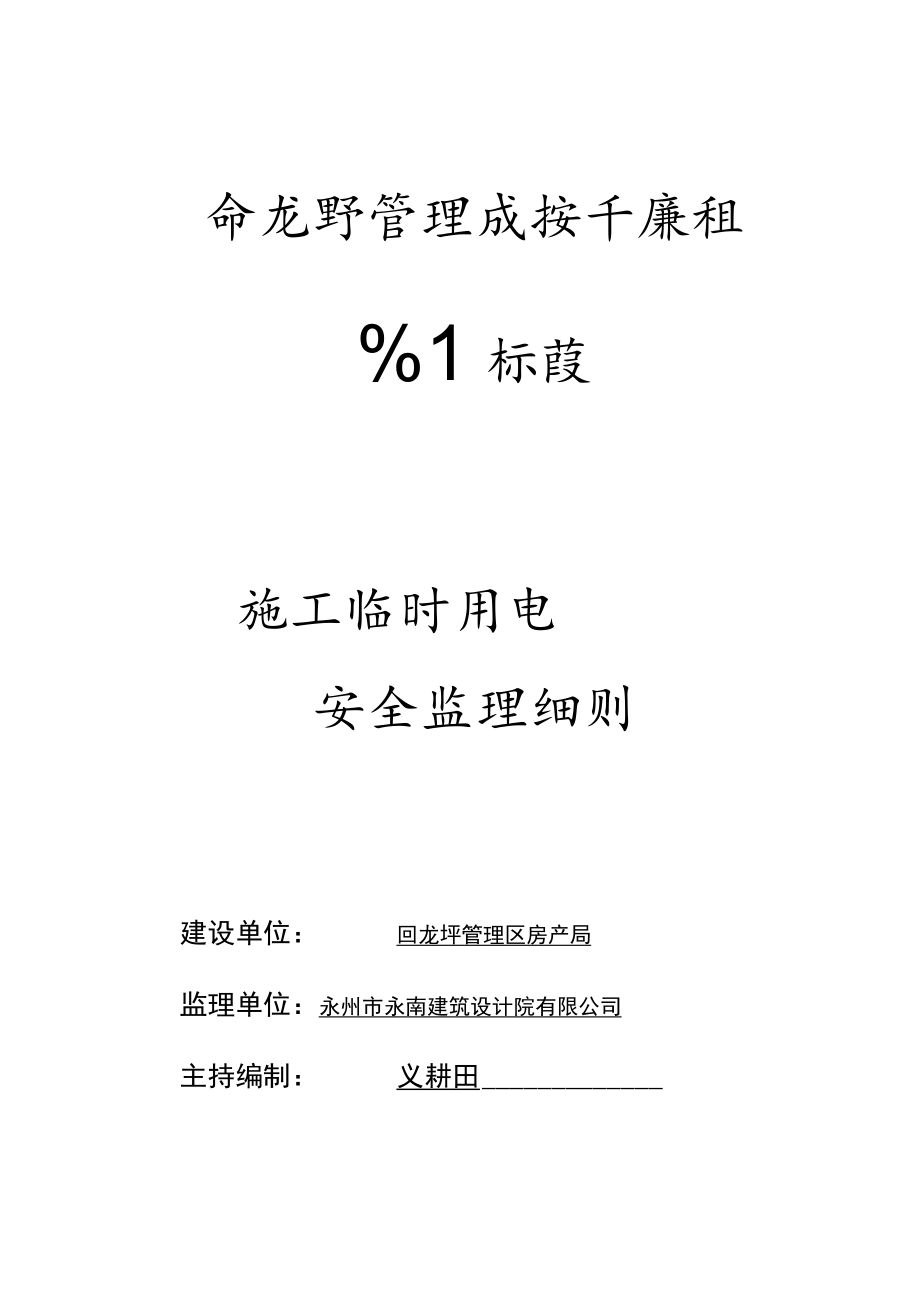

1、命龙野管理成按千廉租%1标葭施工临时用电安全监理细则建设单位：回龙坪管理区房产局监理单位：永州市永南建筑设计院有限公司主持编制：义耕田审核批准：王运强日期：2010年7月30日目录第一章工程项目概述第一节工程概况1第二节安全生产、文明施工监理的依据1第三节临时用电安全监理内容2第四节临时用电安安全监理要点3附件：临时用电安全检查评分表7第一章工程项目概述第一节工程概况1 .工程名称：回龙坪管理区盐下廉租房1标段2 .工程地点：江永县永阳路3 .工程规模：建筑面积2376m24 .工程估算总投资：约160万元人民币5 .建设单位：回龙坪管理区房产局6 .设计单位：永南建筑设计院7 .监理单位：永
2、州市永南建筑设计院有限公司8 .施工单位：湖南省双牌兴隆建筑工程有限公司9 .工程等级：三级10 .监理期：自工程开工之日至工程竣工、所有验收，鉴定工程移交建设单位使用之日止第二节安全生产文明施工监理的依据1 .中华人民共和国安全生产法、建设工程项目管理规范(GBT50326-2001)；2 .建设领域安全生产行政责任规定；3 .国家和省、市有关安全生产文明施工管理规定及办法等方针政策及施工安全的强制性条文；4 .建筑施工安全检查评分标准(JGJ59-99)及其它建筑施工安全技术规范和操作规程等标准；5 .施工合同和监理合同；6 .设计文件；7 .经审定的施工组织设计中安全技术措施及专项安全施
3、工组织设计；8 .项目部的现扬安全生产文明施工管理的规章制度和岗位责任制等。第三节临时用电安全监理内容一、对施工单位提交的施工临时用电施工方案进行审批，审批合格后方可实行。二、对临时用电使用的材料：电箱、开关、电线、线管等进行检查并按要求抽样送检，合格后方可使用。三、要求施工单位对工人定期进行技术安全交底，交底应包括以下内容：1、进入施工现场必须带安全帽，并系好帽带，不穿拖鞋和便鞋，戴好工作卡。2、在拉设电源线时，电线均应架空，过道处须用钢管保护，不得乱拉乱拖，避免电线被车碾物压。3、配电箱内电气设备应完整无缺，设有专用漏电保护开关，必须按“一机一闸一漏电”标准执行，而且配电箱必须设置防雨罩。
4、4、电工每天在各施工班组下班后必须把施工用的总电源拉下，特别是下大雨和刮台风时。5、不得在施工现场吸烟、动火。6、工作时间不准打闹、争吵或其他狂妄行为，没有特殊工种上岗证不准擅自操作机械。7、所有移动电动工具都应在漏电开关保护之中，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座内，8、电气设备所有保险丝的额定电流应与其负荷容量相适应，禁止应用其他金属丝代替保险丝。9、施工现场所用的各种电线结缘皮不准有老化、破皮、漏电等现象。10、要经常学习并掌握施工现场临时用电安全技术规范，严格按该“规范”操作。11、所有人员必须持证上岗，身体健康，要遵守本岗位安全操作规程。12、要做好机械设备
5、的检查、维修和保养工作，并做好记录。四、临时用电安全监理要点：1、必须按TNS系统设计要求设置保护接零系统，实施三相五线制，杜绝疏漏，所有接零接地处必须保证可靠的电气连接，保护线(PE线)必须采用绿/黄双色线。严格与要相线、工作零线相区别，严禁混用。2、在高低压线路下方，不得搭设作业棚或堆放构件、架具、材料及其它杂物。3、设置总配电柜，应有防雨措施，门向外开，配锁，并应符合下列要求：(1)、配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)、配电装置的上端距天棚不小于0.5m。(3)、严禁供电线路架设在树木、脚手架上，引入高层建筑内的供电线路，必须使用电缆穿钢管敷设，引至各施
6、工层的供电线路应用电缆沿管井、电缆井、电梯井架设，且每层不小于一个绝缘支承点，室外供电线路的架设高度不小于4m,室内供电线路的安装高度不小于2.5m,保证人员正常活动不能触及供电线路。移动式用电设备的电源电缆全长不得有驳接，外绝缘层无机械损伤。（4）、配电柜（箱）正面的操作通道宽度，单列布置不小于1.5m,双列布置不小于2m04、配电柜（箱）后的维修通道宽度不小于0.8m（个别地点有建筑物结构凸出的部位，由此点通道宽度可不小于0.6m）。5、配电柜（箱）或配电线路维修时，应悬挂“线路有人工作、禁止合闸”停电标示牌，停送电必须由专业电工负责。6、设备与开关电箱间距不大于3m,与配电箱间距不大于3
7、0m,开关箱应装漏电保护器的额定漏电动作电流为30mA,额定漏电动作时间应小于0.1秒，特别潮湿场所，漏电动作电流应选用15mA,电箱安装高度不小于1.3m,移动式不小于0.6m7、配电箱、开关箱应统一编号，喷上有危险标志和施工单位名称及责任人在外壳注明开关所控制的线路和设备名称（控制两个回路或两台设备及以上的配电箱）8、作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值4Q塔吊应作防雷接地。9、保护零线不得装设开关或熔断器。10、保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。“三相五线制”的供电干线，分干线
8、必须敷设至各级电制箱。11、接至单台与电气设备相连接的保护零线为截面不小于2.5平方毫米的绝缘多股铜线,保护零线的统一标志为绿/黄双色,在任何情况下不准使用绿/黄双色线作负荷线.12、正常情况下,下列电气设备不带电的外露导电部份应作保护接零：(1)电机、变压器、电器、照明器具、手持电动工具的金属外壳；(2)电气设备的传动装置的金属部件采用埋地电缆未注明技术要求及保护措施。(3)配电屏(箱)与控制屏的金属框架；(4)电力线路的金属保护管。13、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间和末端处作重复接地。14、总配电柜，应装设隔离开关和分路隔离开关，总熔断器和分路熔断
9、器(或总自动开关和分路自动开关)，以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关，总开关电器的额定值，动作整定值应与分路开关电器定值，动作整定值相适应。15、每台用电设备应有各自专用的开关箱，必须实行“一机、一闸、一漏、一箱”制。严禁用同一个开关直接控制二台及二台以上用电设备(含插座)。配电箱必须安装牢固，严禁放在地(楼)面及脚手架走道板o16、配电箱、开关箱中导线的进线和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或门处。移动式配电箱的进、出线必须采用橡皮绝缘电缆。17、所有配电箱门应配锁，配电箱的开关箱应由铁皮制作专人负责。18、所
10、有配电箱、开关箱应每周检修一次，并建立电工每周巡示维修记录;维修人员必须是专业电工。检查维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。19、一般场所应选用Il类手持电动工具，并应装设额定动作电流不大于15mA,额定漏电动作时间小于0.1秒的漏电保护器。若采用I类手持电动工具，还必须保护接零。20、手持式电动工具的外壳、手柄、负荷线、插头、开关等，必须完好无损，使用前必须作空载检查，运转正常方可使用。21、水泵的负荷必须采用YHS型防水橡皮护套电缆，不得承受任何外力。22、在潮湿和易触及带电体场所的照明不得大于24伏，在特别潮湿的场所，导电良好的地面工作的电源电压，不得大于12伏。2
11、3、使用行灯的电源电压不超过36伏，灯体与手柄应坚固，绝缘应良好,灯头与灯体结合牢固，灯头无开关，灯泡外部有保护网。24、产生振动的机械设备的PE线的重复接地不少于两处。25、合理配置、整定、更换各种保护电器，对电器和设备的过载，短路故障进行可靠的保护。26、在电气装和线路周围不堆放易燃、易爆物和强腐蚀的介质，不使用火源。27、在总配电柜设禁止烟火标牌。28、加强电气设备相同和相一地间绝缘，防止闪烁。29、合理设置防雷装置附件：施工用电检查评分表表3.0.8施工用电检查评分表工程名称施工单位年月日序号检查项目扣分标准应得分数扣减分数实得分数1保证项目外电防护小于安全距离又无防护措施的扣20分麻
12、福好符建K封痂锄咖1S10分202接地与接零保护系统工僧后重W不符覆拗7-10分未采用TN-S系统的扣10分专用保护零线设置不符合要求的扣58分保护零线与工作零线混接的扣10分103配电箱开关箱不符合“三级S波幽渊产要求的口10分开关箱（末级）无漏电保护或保护器失灵，每一处扣5分屣（蝌整数不国已每发现Hd2分电箱内无隔离开关每一处扣2分违反“一机、一闸、一漏、一箱”的每一处扣5-7分安装位置不当、周围杂物多等不便操作的每一处扣5分闸具损坏、闸具不符合要求的每T扣5分配?自内多璃己电无标记的W-处扣5分电箱下引出线混乱的每一处扣2分电箱无门、无锁、无防雨措施的每一处扣2分204现场照明照明专用回
