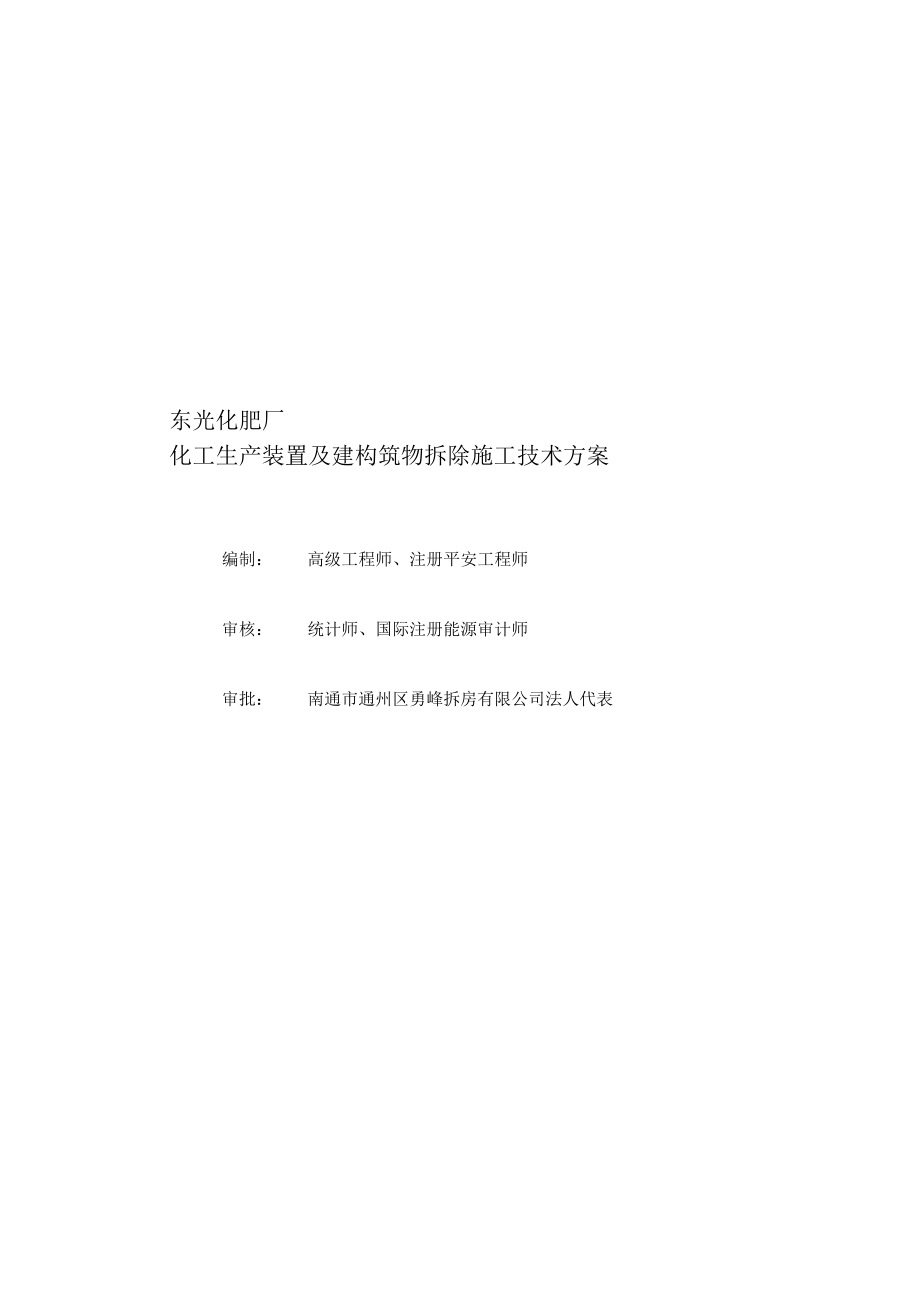

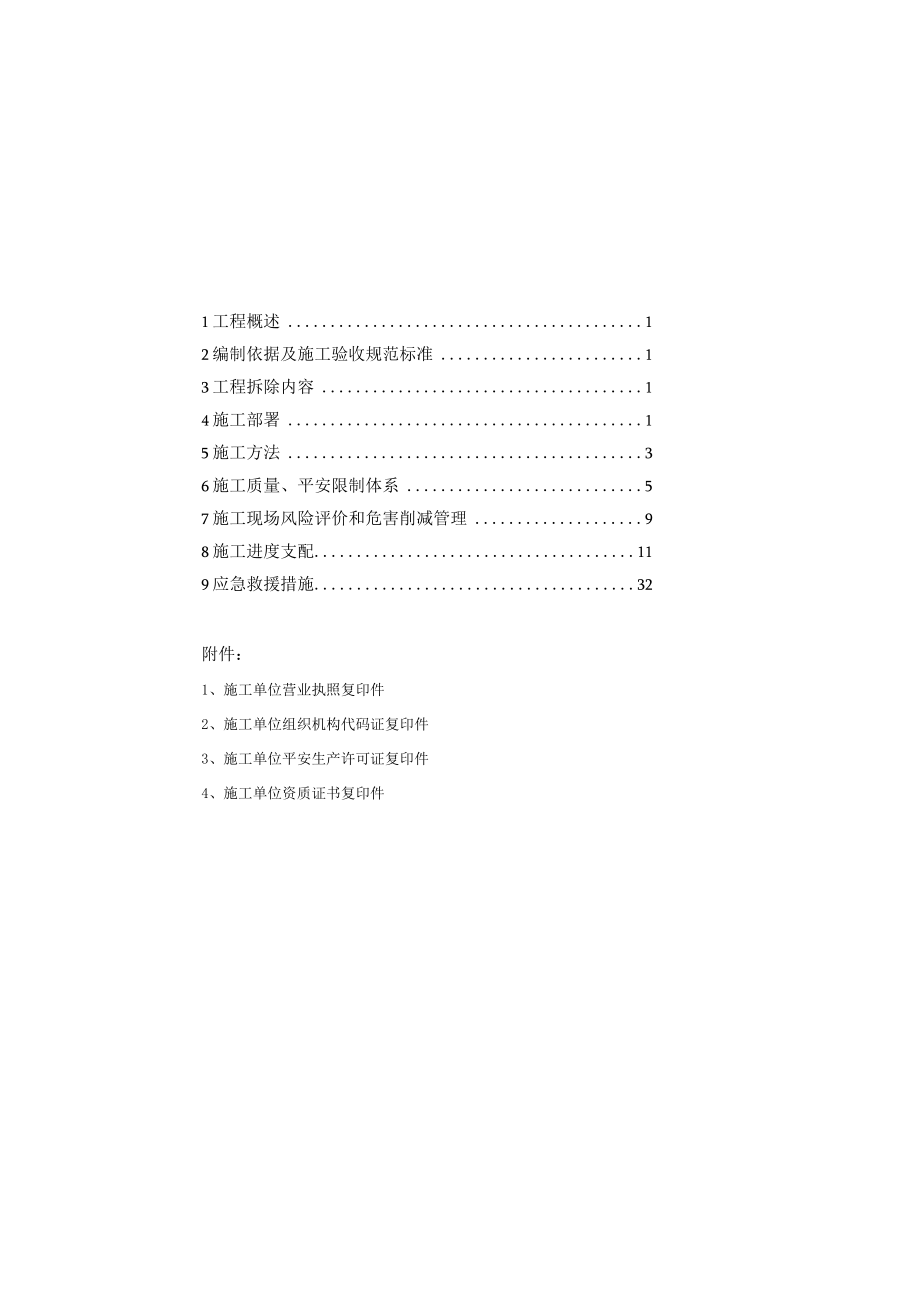

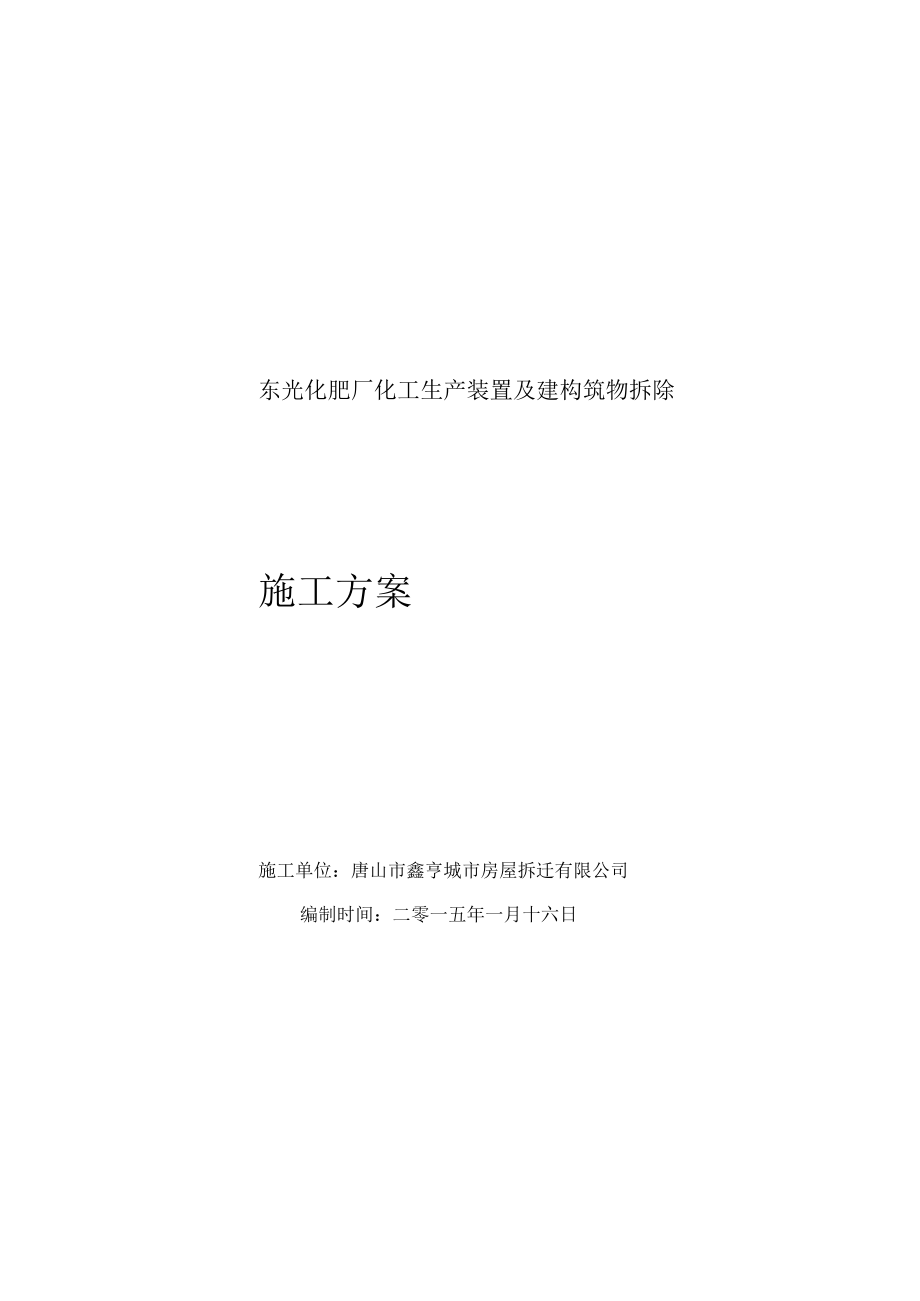

1、东光化肥厂化工生产装置及建构筑物拆除施工技术方案编制：高级工程师、注册平安工程师审核：统计师、国际注册能源审计师审批：南通市通州区勇峰拆房有限公司法人代表东光化肥厂化工生产装置及建构筑物拆除施工方案施工单位：唐山市鑫亨城市房屋拆迁有限公司编制时间：二零一五年一月十六日1工程概述12编制依据及施工验收规范标准13工程拆除内容14施工部署15施工方法36施工质量、平安限制体系57施工现场风险评价和危害削减管理98施工进度支配119应急救援措施32附件：1、施工单位营业执照复印件2、施工单位组织机构代码证复印件3、施工单位平安生产许可证复印件4、施工单位资质证书复印件(2)石油化工有毒、可燃介质管道
2、工程及验收规范SH3501-2002；(3)工业金属管道工程施工及验收规范GB50235-97；(4)大型设备吊装工程施工工艺标准SH/T3515-2003；(5)一般用途钢丝绳GB/T20118-2006；(6)石油化工施工平安技术规程SH3505-1999o3工程拆除内容3.1 生产装置3.2 建构筑物拆除的建构筑物包括生产车间、仓库、综合楼、配电房、门卫房、污水池等厂区内的全部建构筑物，具体拆除建构筑物的层高、建筑面积等。4施工部署4.1 施工技术打算1、施工人员进入施工现场前，由施工单位和厂方共同进行专项平安教化和平安技术交底，驾驭作业工程中的有害因素和防范措施。2、南通龙翔化工有限公
3、司(以下简称甲方)将现场拆除物交底清晰，落实交底联络人，供应和现场状态相符的图纸，供应各设备、管道中间介质，并进行现场交底。3、落实相关吹扫、清洗、检测、确认责任分工，落实相应消防措施。4、因生产装置、管道内可能含有残留的有机溶剂等易燃易爆化学品，拆除前应进行工艺处理，如用蒸汽对装置内管线及设备进行吹扫，用氮气等惰性气体进行置换，确保无残留介质。每一环节应落实责任人，签字认可。南通市通州区勇峰拆房有限公司(以下简称乙方)在正式对清理完毕的设备进行拆除前，应通1工程概述该搬迁项目生产装置拆除内容包括工艺管线的拆除、酸碱贮罐的拆除、化学品贮罐的拆除、化学反应釜的拆除、回收塔器的拆除、钢结构平台的拆
4、除及油炉、锅炉等附属设施的拆除；建构筑物拆除内容包括生产车间、仓库、综合楼、配电房、门卫房、污水池等厂区内的全部建构筑物。2编制依据及施工验收规范标准2.1编制依据(1)石油化工剧毒、可燃介质管道工程施工及验收规范SH3501-2002(2)现场设备、工艺管道焊接工程施工及验收规范GB50236-2011(3)工业金属管道工程施工及验收规范GB50235-2010(4)石油化工施工平安技术规定SH3505-2004(5)石油化工设备和管道涂料防腐蚀技术规范SH3022-2011(6)石油化工静电接地设计规范SH3097-2000(7)石油化工钢制管道工程施工工艺标准SH/T3517-2001(
5、8)石油化工企业设备管道钢结构表面色和标记规定SH3043-2000(9)石油化工设备和管道隔热技术规范SH3010-2000(10)建筑防腐蚀施工及验收规范；GB50212-91(11)石油化工企业设备和管道涂料防腐蚀设计和施工规范；SHJ22-90(12)大型设备吊装工程施工工艺标准SH/T3515-2003；(13)石油化工工程起重施工规范SH/T3536-2002；(14)起重机械平安规程GB6067-85o2.2施工验收标准规范(1)钢制塔式容器JB4710-2000；监督电话。4.3 施工人员打算依据搬迁工程施工须要，拟组建拆除、电气割、起重、电工、运输、管理六个专业组，共计员工3
6、3人。各专业组人员支配见下表：表4-1拆除工程劳动力支配工种拆除技工电气割工起重技工维护电工叉车司机管理(平安)人员合计人数4.4 施工设备材料打算依据施工阅历及本工程实际境况，拟购进相关材料、机械、设备分别见下表:表4-2主要施工机械设备序号机械设备名称规格型号数量额定功率(kw)备注1叉车3T2叉车5T3铲车7504铲车505起重机25T-50T临时调度6挖机2007挖机220报甲方并予以确认达到平安动火条件后，方可进行拆除。5、酸罐由于陈旧，不能整体吊装的，则应在拆除前运用低浓度（O.0001molL）NaoH溶液进行清洗，然后再运用高压水进行冲洗，确保清洗水的PH=7。6、全部设备上电
7、气和仪表部分应事先按规范平安拆除。7、现场要做好电、气割的打算。现场需接电动工具，应在合理位置摆放动力柜和电缆线。每一动力电柜上都应安装有漏电爱护器，确保施工用电的平安。8、对高处施工，在施工前搭好钢管架，并且有相应的平安措施。9、打开炉、罐、塔及全部设备上的人孔，以便通风置换。10、配备必要的平安带、平安绳、灭火器、可燃气体和有毒气体报警仪、自吸过滤式防毒面具（全面罩）、橡胶耐酸碱服、鞋、橡胶耐酸碱手套等必要的平安用品。4.2施工现场打算1、施工前，要细致检查影响拆除工程平安施工的各种管线的切断、迁移工作是否完毕，确认平安后方可施工。清理被拆除建筑物倒塌范围内的物资、设备，不能搬迁的须妥当加
8、以防护。2、疏通运输道路，接通施工中临时用水、电源。3、在拆除的区域四周拉上警戒绳，严禁和施工无关的人员进入拆除现场，确保施工平安。在拆除工程施工现场醒目位置应设平安警示标记牌，实行牢靠防护措施，实行封闭施工。4、在工地固定场所设置工程概况标牌、房屋拆除平安生产牌、文明施工牌等，标明工程项目名称、拆房施工单位名称和施工项目经理、拆（竣）工日期、拆除管线时,凡属登高和动火作业的，应先办理相关票证，并经生产厂家有关技术人员确认后方可进行。拆除旧管线时应先打开导淋或拆卸一组法兰，排净介质后方可动火，如发生特殊状况全部人员应马上撤出现场。酸碱贮罐的拆除对于硫酸、硝酸、盐酸贮罐、氢氧化钠贮槽，原则上采纳
9、整体起吊的施工方法进行拆除，吊装过程中的操作要点详见吊装作业规范。但对于运用年头较长，吊装可能造成担心全的，应进行分割后拆除。施工前必需经厂方平安技术人员确认，首先检查贮罐内是否有残留酸存在，有则必需全部放尽。其次依据设备新旧状况,确定是采纳整体拆除还是分割拆除。对于分割拆除的酸罐，在拆除前应先用碱或酸清洗，再用水清洗，直至PH值中性。施工人员须佩戴必要的防护器具，穿橡胶耐酸碱服、戴橡胶耐酸碱手套。拆除和酸罐相连的全部法兰、管线时，应留意竖管、水平管中是否有残留的酸，防止酸灼伤工人。将拆除管线的酸罐的进出口用相应的盲板封住。用车辆将拆除的酸罐运输到厂家指定的地点摆放。化学品贮罐的拆除现场有氯苯
10、贮槽、乙醇贮槽、DMF贮槽、二氯乙烷贮槽、甲苯贮槽，拆除这些贮存易燃易爆化学品的容器，原则上采纳整体起吊的施工方法。吊装过程中的操作要点详见吊装作业规范。但对于运用年头较长，吊装可能造成担心全的，应进行分割后拆除。施工前必需经厂方平安技术人员确认,首先检查贮罐内是否有残留化学品的存在，有则必需全部放入空桶中。其次依据设备新旧状况，确定是采纳整体拆除8挖机2509汽车10其它表4-3主要施工材料需用序号名称单位数量备注1氧气瓶2乙燃气瓶5施工方法5.1 施工工艺1、本工程采纳手动工具和机械并举，进行拆除生产设施和建构筑物，施工程序按“先内后外，由上至下”原则进行。2、施工中原则上先拆除室内化工生
11、产装置，生产平台，然后拆除外部管线。并在生产装置、建构筑物全面折除，地表清洗废水全部处理完毕后，最终拆除污水处理装置。3、拆除框架结构建筑，必需按楼板、次梁、主梁、柱子的依次进行施工。拆除建筑的栏杆、楼梯、楼板等构件，应和建筑结构整体拆除进度相协作，不得先行拆除。4、建筑的承重梁、柱，应在其所承载的全部构件拆除后，再进行拆除。5.2 具体拆除工艺管线的拆除工艺管线采纳分段割除的方法进行拆除，依据协助设施和场地周转状况，在确保平安的前提下确定管线的分段重量。拆除中，运用绳索捆住钢管的两头，水平将拆除管线平安放置地面。做好特殊标记；设备上不拆除的管道等应在切断前做好固定措施，保证拆除吊装过程中不晃
12、动或脱落；现场的施工用水、电、气和照明具备运用条件，并应配备必要的消防设施。钢结构平台的拆除钢结构平台采纳从上到下的施工方法进行拆除。首先拆除钢结构平台上的平台板时，施工人员要在钢栏杆上系好平安带，确保平安。将分片拆除的平台钢板用麻绳放置地面。接着拆除钢结构各层纵横梁，进行单根拆除，切割点在梁柱的连接部位，运用吊车将拆除的梁缓慢放置地面。最终拆除钢结构平台的立柱，拆除时运用汽车吊或叉车协作拆除。钢结构平台拆除吊装过程中的操作要点详见吊装作业规范。油炉及锅炉的拆除首先熟识锅炉的有关技术资料，包括锅炉制造和安装技术资料等；拆除前先停炉冷却，放净锅炉内的导热油（油炉贮槽中卸出放入空桶中）后，打开锅炉
13、上的人孔、头孔、手孔、检查孔和灰门等一切门孔装置.，使锅炉内部得到充分冷却，并通风换气；清理锅炉内的垢渣、炉渣、烟灰等污物，并打算好用于照明的平安电源；对于须要登高（离地面或固定平面3米以上）检验作业的部位，应搭脚手架。将锅炉厂房的吊装孔（墙）拆除，首先将零米层的引风机-送风机-二次风机-给粉机-软化水箱-给（补）水泵等拆除；接着将和锅炉连接的全部管道拆除，在厂房外的空地摆放整齐，集中存放；最终将炉墙四侧保温护板、保温材料、保温钉等拆除。5.3 拆除工作留意的事项还是分割拆除。对于分割拆除的贮罐，则须要进行清洗，惰性气体置换，清洗方法由厂方确定。如要拆除和贮罐相连的全部管线，应在正式动火切割之
14、前，先联系厂方，经取样分析确认平安后方可动火。施工人员佩戴必要的劳动防护器具,配备必要的消防器材,穿橡胶耐酸碱服、戴橡胶耐酸碱手套。用车辆将拆除后的贮罐运输到厂家指定的地点摆放。化学反应釜的拆除首先切断电机电源，确认釜内没有物料，并进行必要的清洗，确认符合平安动火条件。施工前现场确认拆除条件，道路畅通，清晰明白地下管道状况。设备已和管道断开，反应釜可以整体拆除，也可以拆解拆除。整体拆除时先将反应釜吊起或干脆用铲车托起，然后割除支耳，再放入地面用铲车运输到指定地点；拆解拆除先拆除电机、减速机、打开反应釜盖；最终用铲车托住底部，割除支耳后放下运到指定地点。反应釜拆除吊装过程中的操作要点详见吊装作业
15、规范。回收塔器的拆除本项目中涉及溶剂回收塔器设备拆除。施工方首先确认塔器内部填料是否已卸除、清洗、置换，符合平安动火的条件。其次施工现场须具备拆除条件，道路畅通，地下管道状况清晰明白；设备和物料管线是否断开，设备上有碍吊拆的附属平台、保温层、仪表电气等是否拆除；设备拆除场地四周是否阻碍吊车站位、转动的结构等。确保不阻碍拆除工作。对于空中割断拆除的设备，应在割断位置相隔90度的位置用不褪色记号笔图1拆除领导组及工作机构图管理职责1、平安管理部负责对施工作业平安卫生管理的监督、检查和指导；2、项目负责人负责对施工作业过程实施平安卫生管理；3、项目平安监督员负责对参与施工作业人员进入现场前的平安教化
