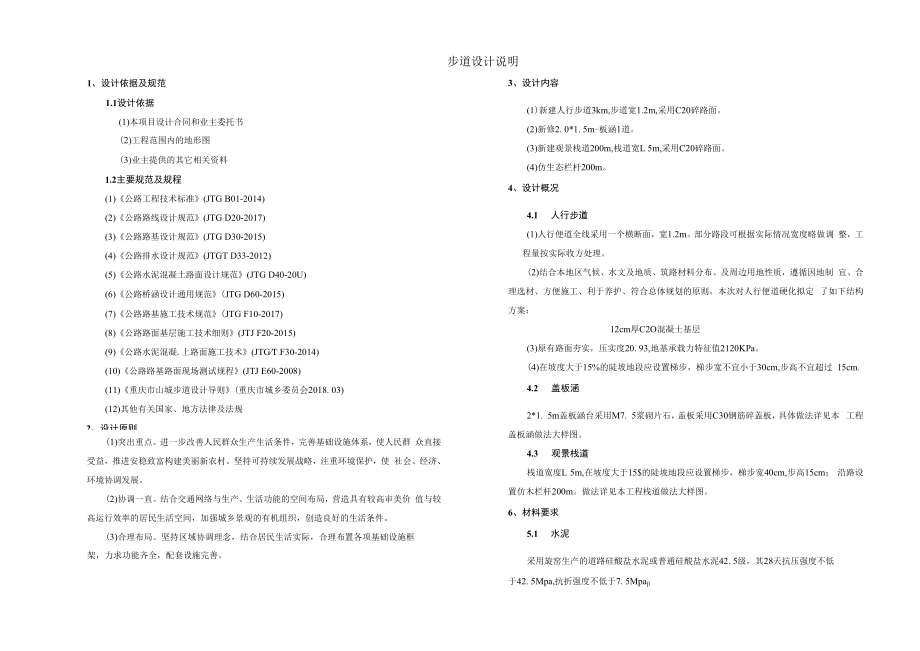

1、1、设计依据及规范1.1设计依据(1)本项目设计合同和业主委托书(2)工程范围内的地形图(3)业主提供的其它相关资料1.2主要规范及规程(1)公路工程技术标准(JTG B01-2014)(2)公路路线设计规范(JTG D20-2017)(3)公路路基设计规范(JTG D30-2015)(4)公路排水设计规范(JTGT D33-2012)(5)公路水泥混凝土路面设计规范(JTG D40-20U)(6)公路桥涵设计通用规范(JTG D60-2015)(7)公路路基施工技术规范(JTG F10-2017)(8)公路路面基层施工技术细则(JTJ F20-2015)(9)公路水泥混凝.上路面施工技术(J
2、TGT F30-2014)(10)公路路基路面现场测试规程(JTJ E60-2008)(11)重庆市山城步道设计导则(重庆市城乡委员会2018. 03)(12)其他有关国家、地方法律及法规2、设计原则(1)突出重点。进一步改善人民群众生产生活条件，完善基础设施体系，使人民群 众直接受益，推进安稳致富构建美丽新农村。坚持可持续发展战略，注重环境保护，使 社会、经济、环境协调发展。(2)协调一直。结合交通网络与生产、生活功能的空间布局，营造具有较高审美价 值与较高运行效率的居民生活空间，加强城乡景观的有机组织，创造良好的生活条件。(3)合理布局。坚持区域协调理念，结合居民生活实际，合理布置各项基础
3、设施框架，力求功能齐全，配套设施完善。步道设计说明3、设计内容(1)新建人行步道3km,步道宽1.2m,采用C20碎路面。(2)新修2. 0*1. 5m-板涵1道。(3)新建观景栈道200m,栈道宽L 5m,采用C20碎路面。(4)仿生态栏杆200m。4、设计概况4.1 人行步道(1)人行便道全线采用一个横断面，宽1.2m。部分路段可根据实际情况宽度略做调 整，工程量按实际收方处理。(2)结合本地区气候、水文及地质、筑路材料分布、及周边用地性质，遵循因地制 宜、合理选材、方便施工、利于养护、符合总体规划的原则。本次对人行便道硬化拟定 了如下结构方案：12cm厚C2O混凝土基层(3)原有路面夯实
4、，压实度20. 93,地基承载力特征值2120KPa。(4)在坡度大于15%的陡坡地段应设置梯步，梯步宽不宜小于30cm,步高不宜超过 15cm.4.2 盖板涵2*1. 5m盖板涵台采用M7. 5浆砌片石，盖板采用C30钢筋碎盖板，具体做法详见本 工程盖板涵做法大样图。4.3 观景栈道栈道宽度L 5m,在坡度大于15$的陡坡地段应设置梯步，梯步宽40cm,步高15cm； 沿路设置仿木栏杆200m。做法详见本工程栈道做法大样图。6、材料要求5.1 水泥采用旋窑生产的道路硅酸盐水泥或普通硅酸盐水泥42. 5级，其28天抗压强度不低于42. 5Mpa,抗折强度不低于7. 5Mpa细集料应采用质地坚硬
5、、耐久、洁净的天然砂或机制砂。公路面层水泥混凝土使用天然砂时，其质量标准不低于III级，需满足下表要求。天然砂的质量标准项次项目技术要求试验方法1坚固性（按质量损失计）璃 W10.0JTG E42 T03402含泥量（按质量计）R）W3.0JTG E42 T03333泥块含量（按质量计）（%）1.0JTG E42 T03354氯离子含量（按质量计）（%） W0.06GB/T 146845云母含量（按质量计）（%）2.0JTG E42 T03376硫化物及硫酸盐含量（按SoJ质量计）（%）0.5JTG E42 T03417海砂中的贝壳类物质含量（按质量计）（%）W8.0JGJ 2068轻物质含量
6、（按质量计）COW1.0JTG E42 T03389吸水率（幼W2.0JTG E42 T033010表观密度（kgms）22500. 0JTG E42 T032811松散堆积密度（kg/前1400. 0JTG E42 T033112空隙率（%） W45.0JTG E42 T033113有机物含量（比色法）合格JTG E42 T0336H碱活性反应不得有械活性反应或疑似碱活性反应JTG E42 T032515结晶态二氧化硅含量（制25.0JTG E42T0324天然砂的细度模数宜在2. 0-3.7之间，级配范围宜符合下表要求。天然砂的推荐级配范围5.2 粗集料粗集料应采用质地坚硬、耐久、干净的碎
7、石、破碎卵石或卵石。面层混凝土用粗集 料级别应不低于级。粗集料的最大公称粒径不应大于31. 5mm,分三个粒级，4. 759. 5mm、9. 516mm、 1631. 5mm的比例应符合公路水泥混凝土路面施工技术细则（JTG/TF30-2014）中 表3. 3. 3的要求，粗集料应按下表控制级配。粗集料的级配要求筛孔尺寸（nun）级配31.526.519.016.09.504.752.36通过百分率（知4. 75 31.595 IOO67774459254011-101005粗集料的相应技术指标应满足下表要求:碎石、破碎卵石和卵石质量标准项目技术要求碎石压碎值（%）30.0卵石压碎值（%）26
8、.0坚固性（按质量损失计）（）12.0针片状颗粒含星（按粉量计）（）20.0含泥量（按质量计）（%）2,0泥块含量（按质量计）（%）0.7硫化物及硫酸盐（按S03限量计）（%）3.0有机物含量（比色法）合格岩石抗压强度岩浆岩2IOOMPa;变质岩J80MPa;沉积岩2 60MPa表观密度（kg）2500松散堆积密度kgm,）2350空隙率（%）W 47破活性反应不得有碱活性反应或疑似碱活性反应（3）细集料合格10轻物质含量(按质量计)(%) W1.0JTG E42 T033811吸水率R)W2.0JTG E42 T033012表观密度(kgm)22500. 0JTG E42 T032813松散
9、堆积密度(kgms)21400.0JTG E42 T033114空隙率(%) W45.0JTG E42 T033115有机物含量(比色法)合格JTG E42 T033616碱活性反应不得有碱活性反应或疑似碱活性反应JTG E42 T0325机制砂的细度模数宜在2. 3-3.1之间，级配范围宜符合下表要求。机制砂的推荐级配范围方孔筛尺寸(画)(试验方法JTG E42 T0327)机制砂分级细度模数9.54.752.361.180.600.300. 15通过各筛孔的质量百分率(%)I级砂2.33.110090-1008095508530-601020070U、HI级砂2.33.010090-100
10、5095306515295200-10水符合现行生活饮用水卫生标准(GB5749)的饮用水可直接作为混凝上搅拌与养 生用水。非饮用水应进行水质检验，并应符合下表要求，还应与蒸储水进行水泥凝结时 间与水泥胶砂强度的对比试验；对比试验的水泥初凝与终凝时间差均不应大于30min, 水泥胶砂3d和28d强度不应低于蒸储水配置的水泥胶砂3d和28d强度的90机非饮用水质量标准砂分级细度模数方孔筛尺寸（mm）（试验方法JTG E42 T0327）9.54.752.361.180.600.300.150.075通过各筛孔的质量百分率（%）粗砂3. 13.710090100659535651530520070
11、05中砂2.33.01009070075-100509030608300-100-5细砂1.62. 2100907008570075-1006084154507005公路面层水泥混凝上使用机制砂时，机制砂宜采用碎石作为原料，并用专用设备生 产。机制砂质量标准不低于III级，需满足下表耍求。机制砂的质量标准项次项目技术要求试验方法I机制砂母岩的抗压强度（Mpa） 230.0JTG E41 T02212机制砂母岩的磨光值230.0JTG E42 T03213机制砂单粒级最大压碎指标（%） W30.0JTG E42 T03504坚固性（按脑量损失计）COS10.0JTG E42 T03405氯离子含
