1、中铁四局集团京沈京冀IV标段指挥部技术文件签发：核稿：拟稿：电话：编号：2015004号主送：各分部抄送：副经理、安质部关于发布隧道工程洞内“里程标示”等布置图的通知一、二、三、四分部：为了不断推进京沈京冀客专IV标段隧道工程施工现场作业 标准化建设，加强现场作业技术与安全管理控制，提高现场文 明施工水平，现对隧道工程洞内“里程标示”等布置图予以发 布。各分部认真贯彻执行。特此通知。1、隧道内公里标、百米标、20米、40米、60米、80米标: 设于隧道边墙上，其底边高出电缆槽约0.3m,左右侧对称标注、 宋体、字号大小如图所示（图中标注单位：mm） opp3fflgYL3 13 13 13 1

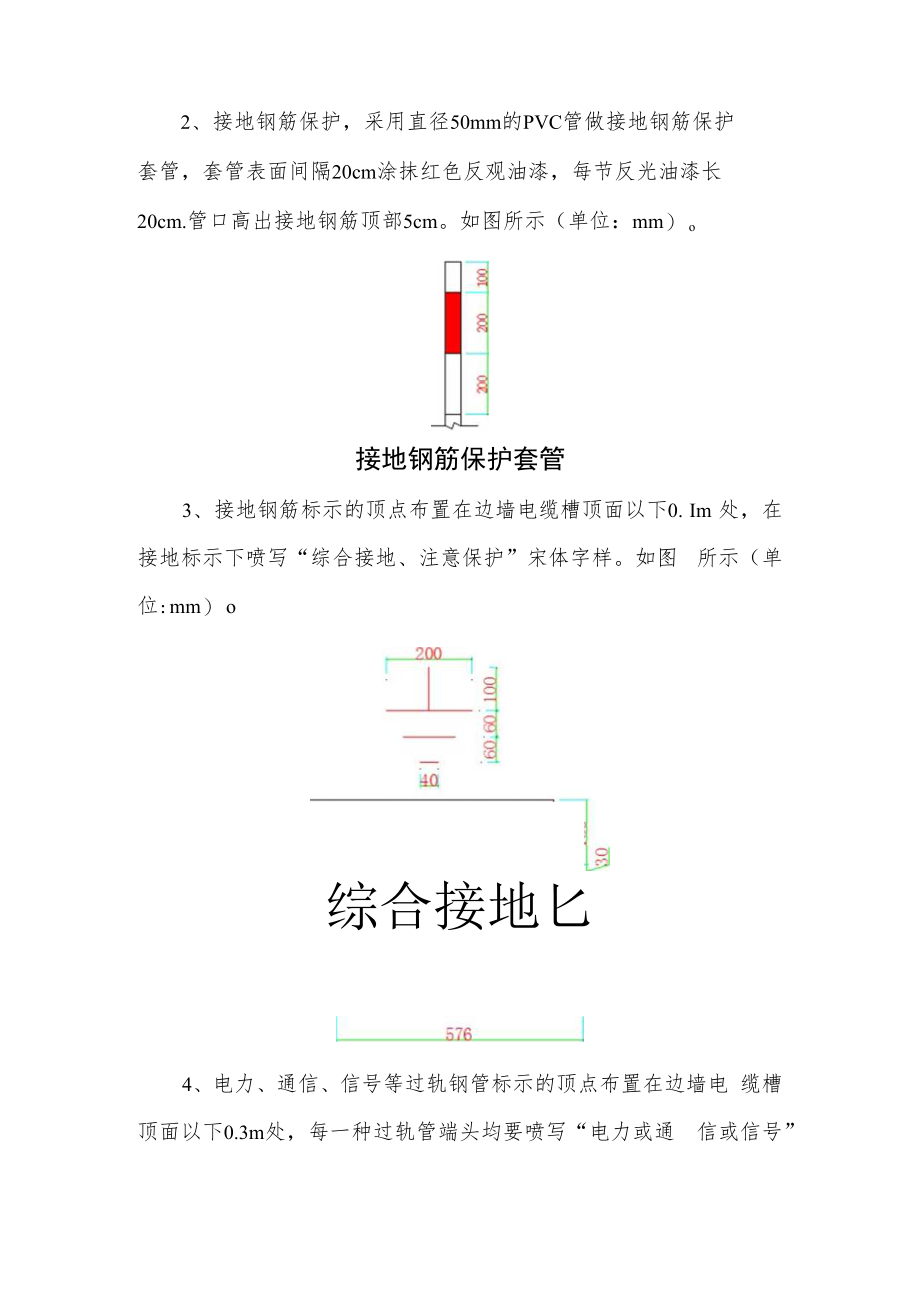

2、3 13 13 132、接地钢筋保护，采用直径50mm的PVC管做接地钢筋保护套管，套管表面间隔20cm涂抹红色反观油漆，每节反光油漆长20cm.管口高出接地钢筋顶部5cm。如图所示（单位：mm） o接地钢筋保护套管3、接地钢筋标示的顶点布置在边墙电缆槽顶面以下0. Im 处，在接地标示下喷写“综合接地、注意保护”宋体字样。如图 所示（单位:mm） o综合接地匕4、电力、通信、信号等过轨钢管标示的顶点布置在边墙电 缆槽顶面以下0.3m处，每一种过轨管端头均要喷写“电力或通 信或信号”等宋体字样，过轨管与喷写字样一一对应。字样大小 如图所示（单位：mm） o300300电力I，HHl300，中铁四局集团京沈京冀客专IV标指挥部2015年6月10日
