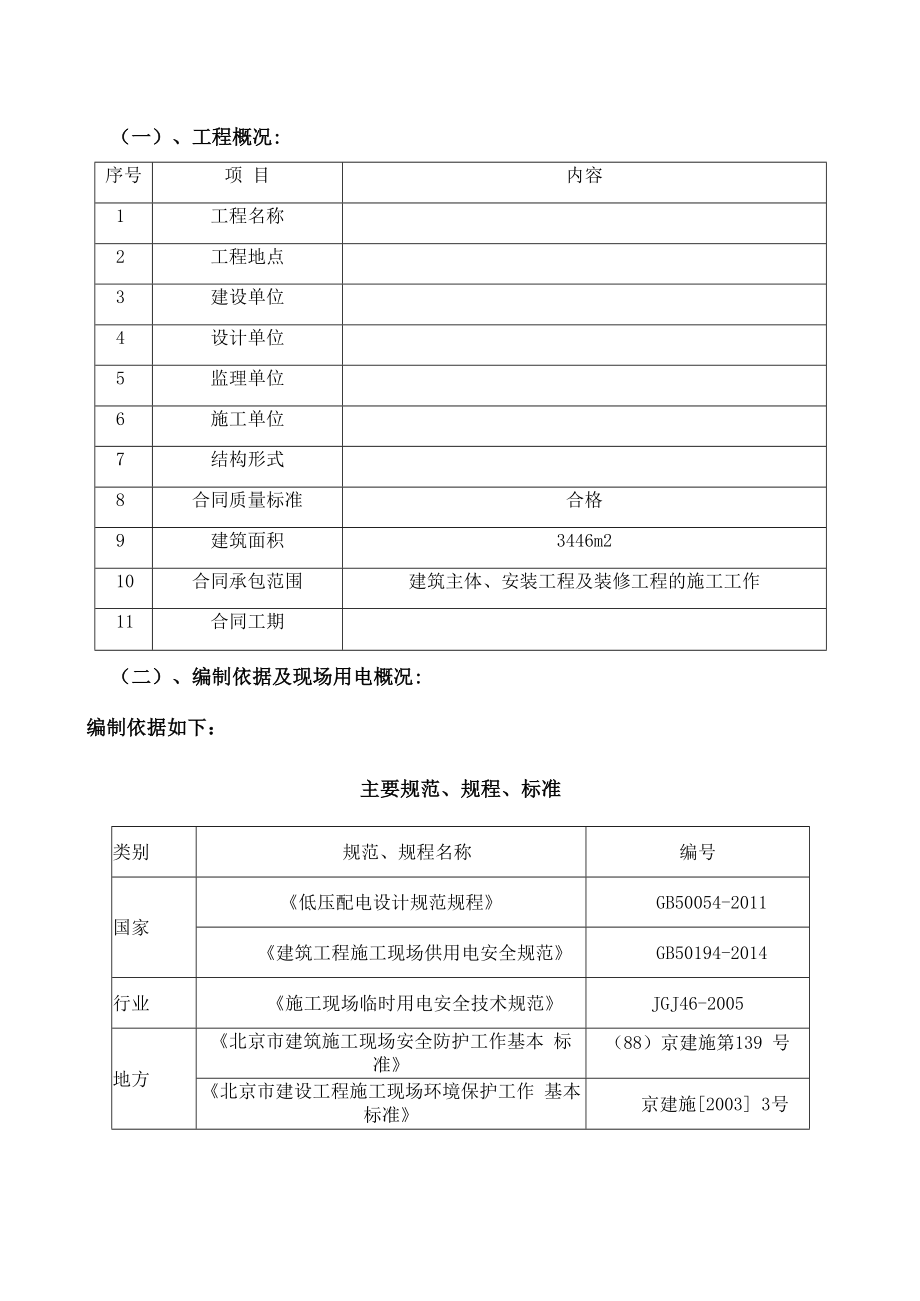

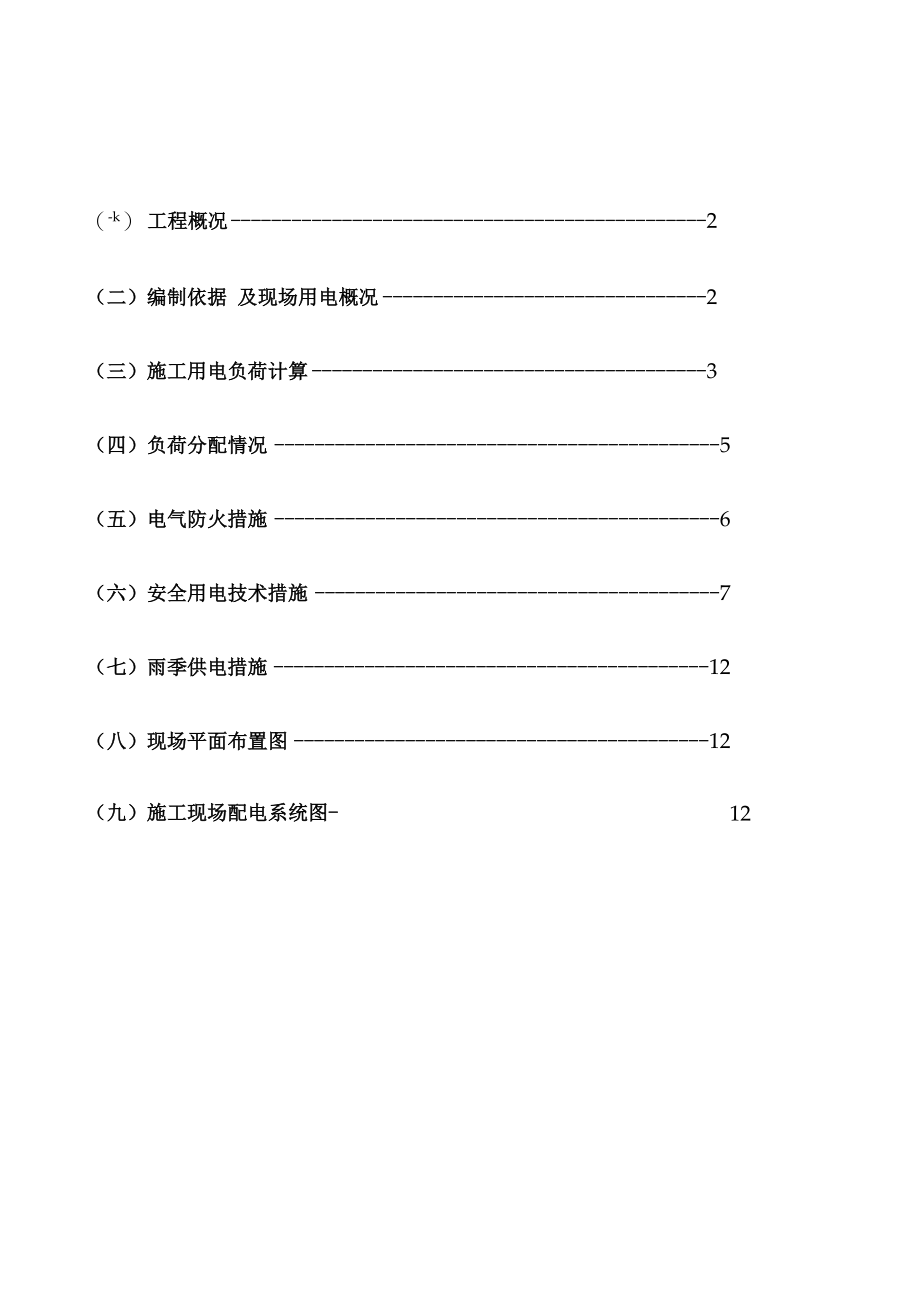

1、（-k） 工程概况2（二）编制依据 及现场用电概况2（三）施工用电负荷计算3（四）负荷分配情况5（五）电气防火措施6（六）安全用电技术措施7（七）雨季供电措施1212（八）现场平面布置图12（九）施工现场配电系统图-（一）、工程概况:序号项 目内容1工程名称2工程地点3建设单位4设计单位5监理单位6施工单位7结构形式8合同质量标准合格9建筑面积3446m210合同承包范围建筑主体、安装工程及装修工程的施工工作11合同工期（二）、编制依据及现场用电概况:编制依据如下：主要规范、规程、标准类别规范、规程名称编号国家低压配电设计规范规程GB50054-2011建筑工程施工现场供用电安全规范GB501

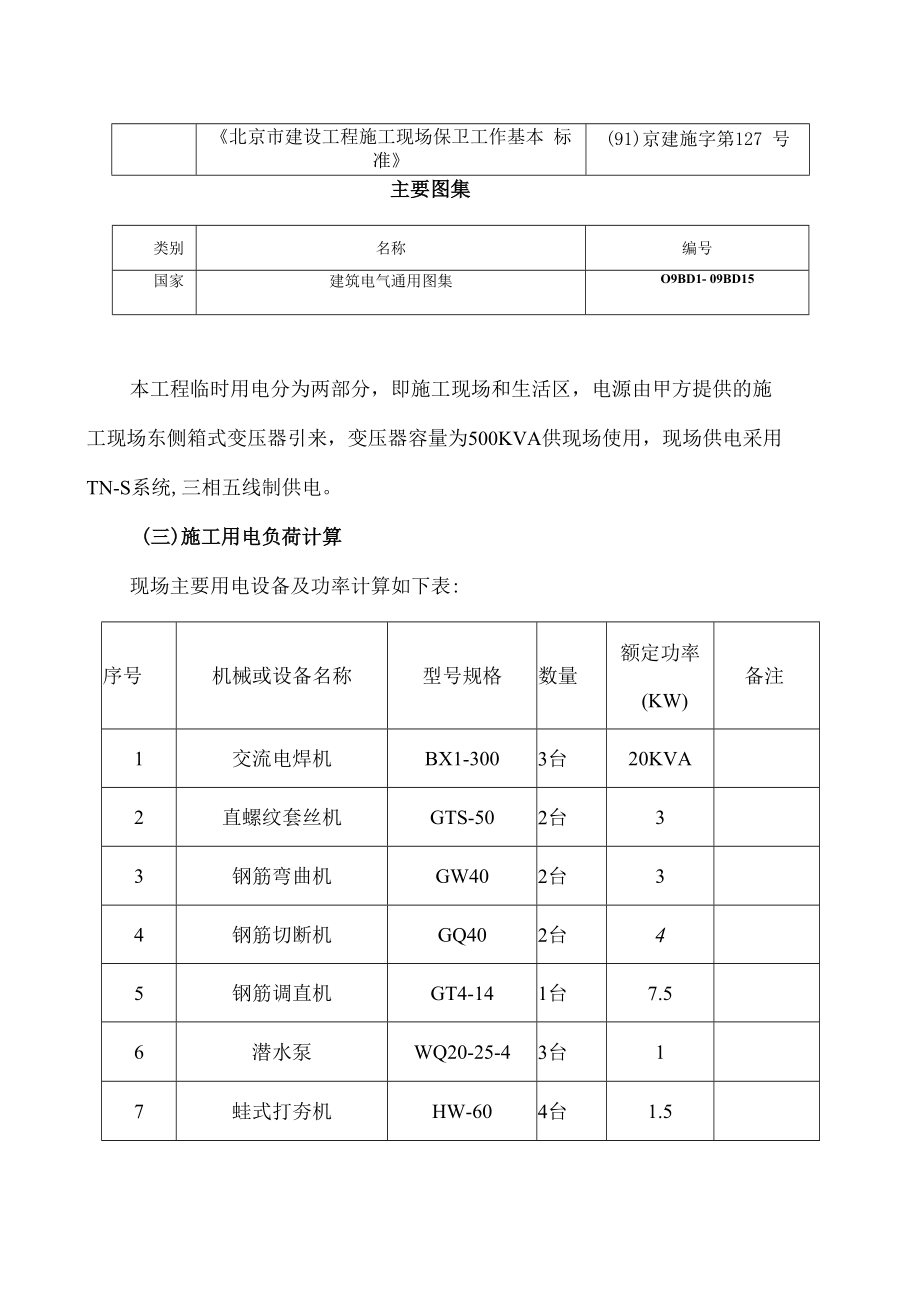

2、94-2014行业施工现场临时用电安全技术规范JGJ46-2005地方北京市建筑施工现场安全防护工作基本 标准（88）京建施第139 号北京市建设工程施工现场环境保护工作 基本标准京建施2003 3号北京市建设工程施工现场保卫工作基本 标准(91)京建施字第127 号主要图集类别名称编号国家建筑电气通用图集O9BD1- 09BD15本工程临时用电分为两部分，即施工现场和生活区，电源由甲方提供的施工现场东侧箱式变压器引来，变压器容量为500KVA供现场使用，现场供电采用TN-S系统,三相五线制供电。(三)施工用电负荷计算现场主要用电设备及功率计算如下表:序号机械或设备名称型号规格数量额定功率(K
3、W)备注1交流电焊机BX1-3003台20KVA2直螺纹套丝机GTS-502台33钢筋弯曲机GW402台34钢筋切断机GQ402台45钢筋调直机GT4-141台7.56潜水泵WQ20-25-43台17蛙式打夯机HW-604台1.5序号机械或设备名称型号规格数量额定功率(KW)备注8振捣器ZX505套2.29高压洗车泵RM-301台710小型电动手使工具511室外照明10台2施工现场12空气压缩机W-0. 8/1017.513办公区1014生活区20总计：P=117KW P2=60KVA电机同时需用系数L取值O. 5,功率因数cos 取值0. 7,电焊机同时需要系数取值0.4,用电安全系数取L
4、05,照明可取用电量约IOKW。S=1.05 (k1P1cos+ k2P2)=1.05 (0.5X117/0. 7+0.4X60)= 108.62KVA总用电量计算电流：Ij=S3u=108. 62KVA30. 38kv=95.28A施工现场供电总需求约为108.62kVA根据上述计算，现场配备一座500KVA箱式变压器，可以满足施工用电的需求。（四）负荷分配情况现场用电采用三级配电两级保护，需两级漏电保护，应选用漏电保护动 作电流不大于30毫安，漏电动作时间不大于0.1秒，漏电保护器应保持灵敏可 靠，且每月应有专人测试并做记录。根据施工现场实际进度情况，由箱式变压器引出一路，用YC4*185
5、+1*95 电缆引至箱变旁A箱（一级箱）处，供现场电工机械设备用电及生活区、办公 区及其它用电设备用。由A箱引出六路B箱（二级箱）：1号B箱：用YJV4* 120+1*70电缆引至现场南侧，供施工用电及其它用 电设备用；2号B箱：用YJV4*120+l*70电缆引至现场北侧围挡大门处，供洗车设 备用电；3号B箱：用YJV4*120+l*70电缆引至现场西侧加工厂处，供加工用电 设备；4号B箱：用YJV4*120+l*70电缆引至主楼西侧，供施工用电及其它用 电设备用；5号B箱：引至现场西侧处，用YC4*50+l*25电缆专供生活区用。6号B箱：引至现场北侧展厅处，用YC4*50+l*25电缆专
6、供办公区专用。（五）电气防火措施5.1施工组织设计要根据设备用电量正确选择导线截面。5. 2配电线路采用熔断器作短路保护时，熔体额定电流一定要小于电缆 允许载流量的2.5倍,并经常教育用电人员执行安全操作规程,避免作业不当造 成火灾。5.3 电焊机要放在地势较高的地方，要设有防雨、防砸措施，一次电源线 距开关箱的长度不得超过3米，二次线长度不得超过30米，施焊时必须双线到 位，不得在施焊时利用结构钢筋、架子管等做为焊接地线。5.4 使用电焊机时要执行用火证制度，并有人监护，操作人员必须穿戴 绝缘鞋、手套,施焊周围不能存在易燃物体,并备齐防火设备，电焊机要放在通风 良好的地方。5. 5施工现场内
7、严禁使用电炉,使用碘鸨灯时,灯与易燃物间必须保持安全 距离，室内不准使用功率超过IOOW的灯泡。5. 6施工现场的高大设备和有可能产生静电的电器设备要做好防雷接地 和防静电接地，以免雷电及静电火花引起火灾。5.7 存放易燃气体、易燃物的仓库的照明一定要采用防爆型设备，导线敷 设、灯具安装、导线与设备连接应满足有关规定要求。5.8 配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责，定期清 扫。5.9 扑灭电气火灾注意事项:迅速切断电源，以免事态扩大，当电源因其它 原因不能切断时，一方面派人去供电端拉闸，另一方面灭火时，人体各部位与带 电体应保持一定安全距离，必须穿戴绝缘用品，扑灭电器火灾时，
8、要用干粉灭火 器,严禁使用导电灭火剂进行扑救。(六)安全用电技术措施一、技术资料管理1、建立安全技术交底制度，现场电气专业负责人，对临电施工人员要进 行安全技术交底，并应在技术交底文字中履行交底和被交底人的签字手续，并 注明交底日期。1) 建立安全检测制度，从临时用电、送电开始，对临时用电工程进行 检测，主要内容是：电气设备绝缘电阻值，漏电保护器动作参数等，以监视临 时用电工程是否安全可靠，并做好检测记录。2) 建立电气维修制度，加强日常的定期维修工作，及时发现和清除隐 患，并做好维修工作记录。3) 建筑工程竣工后，临时用电拆除应有统一的组织和指挥，并须规定拆 除时间、人员、程序、方法、注意事
9、项和防护措施。4) 安全技术档案具备以下管理资料：5) .临时用电施工组织设计6) .修改临时用电组织设计7) .安全技术交底8) .检查验收表(电缆线路、配电、设备安装、接零、接地体、电气防护、 照明线路)。9) .电气设备的试、检验凭单和调试记录10) .接地电阻检查记录表11) 定期检（复）查表及定期检查记录12) 电工维修工作记录13) 电工值班记录6、季节性施工用电（雨季、冬季）做好针对性的供电措施。二、各级电箱管理规定：1、非电工人员，严禁乱用电气设备。2、维修人员是专业电工，电工操作人员必须持证上岗，任何单位、任何人 不得指派无电工操作证人员进行电气设备的安装、维修工作，更不准强
10、令电工违 章作业，专业电工有权制止一切违章用电行为,有权向安全部门报告。3、本工程A箱、B箱均为展专业电气厂家提供的，电箱安装就位后,经验 收合格后方可使用，电缆线路必须按规定沿附着物敷设，不得沿地面明敷设， 各类配电箱、开关箱外观完整、牢固、防雨、防尘。4、维修时必须二人进行,一人维修,一人监护,不得随意改变原配电装置接 线，停用的设备必须拉闸断电，并且锁好配电箱门。现场的电气设备及线路应 按方案要求和有关规程安装和敷设，并加强巡视检查，发现隐患及时报告解决, 并做好详细记录。5、施工现场移动式开关箱（C箱）进出线，必须使用橡皮绝缘电缆，所有 配电箱、开关箱应进行检查和维修，做好相应的检查记
11、录。6、必须对配电系统实行分级配电，现场内所有的电箱内部设置必须符合有 关规定，箱内电器必须可靠、完好、其选型、定值要符合规范要求，开关电器 应标明用途。电闸箱内电器系统必须统一式样、统一配置，箱体统一刷涂桔黄 色，并按照规定设置围栏和防护棚。三、电动工具管理：1、使用手持小型电动工具必须由电工检查安装合格后才能使用并安装漏电 保护装置其动作灵敏可靠。2、施工现场所有用电设备除做保护接地外，必须在设备负荷体的前端处设 置漏电保护装置，施工现场每台设备应有各自专用的开关箱，必须实行“一机 一闸”制，严禁用同一开关直接控制2台及以上用电电器（含插座）。3、使用交流电焊机应安装专用漏电开关，电焊机外
12、壳应做接地保护。一次 线长度应小于3m,二次线长度应小于30m,电焊机二次接线应压接牢固，并安 装可靠防护罩，。电焊把线应双线到位，不得借用金属管道、金属脚手架、轨 道及结构钢筋做回路。电焊把线应使用专用橡套多股软铜电缆线，线路应绝缘 良好，无破损，裸露。4、蛙式打夯机必须使用单向开关，操作扶手要采用绝缘措施，蛙式打夯机 必须两人操作，一人操作，一人持电源线，操作二人必须戴绝缘手套和穿绝缘 鞋。5、按照标准采用、并做好三相五线制的接地保护系统，各种电力设备和施 工机械金属外壳、金属支架和底座必须按照规定采用可靠的接地保护，实行分 级保护，做好漏电保护装置的定期检查，不合格要及时更换。6、手持电
13、动工具的使用应符合国家标准的有关规定，电动工具的电源线， 插头和插座完好，电源线不得任意接长和调换，电动工具的外绝缘应完好无损。四、电缆敷设与配电箱安装：落地配电箱为带腿的，配电箱处须设置安全防护围栏，箱门距围栏有不小 于Im的维护距离。电缆埋地敷设，埋地深度不小于0.6米，局部挂墙明敷设， 并作相应的防护措施，电缆进出配电箱处采取固定措施加以保护；围栏高度不低于L 5m,设开启式门，宽度为90Cnb高度为L 2m,门上口与 围栏高度一致，门中央悬挂“当心触电”标志牌。防雨防砸棚高度距地净空不低于2. 5m,管材刷红白双色警示漆与围栏一致, 防雨性能良好，采用石棉瓦顶，搭设防砸板必须整齐规范，
14、铺板严密。配电箱前后必须搭设木质绝缘操作台，距地不小于IOCnl要求铺板严密牢固 整齐，导线敷设在绝缘台下方。办公、宿舍照明、插座线路采用配管穿线或采用塑料槽板的敷设方法,均按 规范要求安装，灯具安装应设灯头盒、接线盒，配件齐全，管盒均须阻燃，插 座支路单独敷设，有漏电保护及接地保护。工人宿舍及施工现场潮湿的地方照明必须采用36V低压电源，每间宿舍设 置两个220VlOA插座供充电器等小电器用，严禁用于烧水、取暖等用，严禁乱 拉、乱扯，不准有线芯裸露现象，低压变压器应安装在箱体内，按规范要求安 装闸具和熔断器。电源箱始端、中端、末端需作重复接地，接地电阻不大于10,塔吊、电梯、 脚手架等做防雷接地，接地电阻不大于4。，设备及电源箱的接地位置见平面图。五、急救措施：当发现触电后，首先使触电人迅速脱离电源。与此同时，还应防止触电人在 脱离电源后可能造成的二次伤害（如倒地摔伤或从高空落下），然后采取必要 的急救措施，如人工呼吸，若心脏也停止跳动，还应进行胸外心脏挤压以助其 血液循环。若有外伤也应及时予以治疗。但首要的仍是采取人工呼吸、心脏挤 压等急救措施，并及时请医生以便救护。医院选择最近的三甲医院，北京西城 区宣武医院。对施工现场突发事故及自然灾害采取应急措
