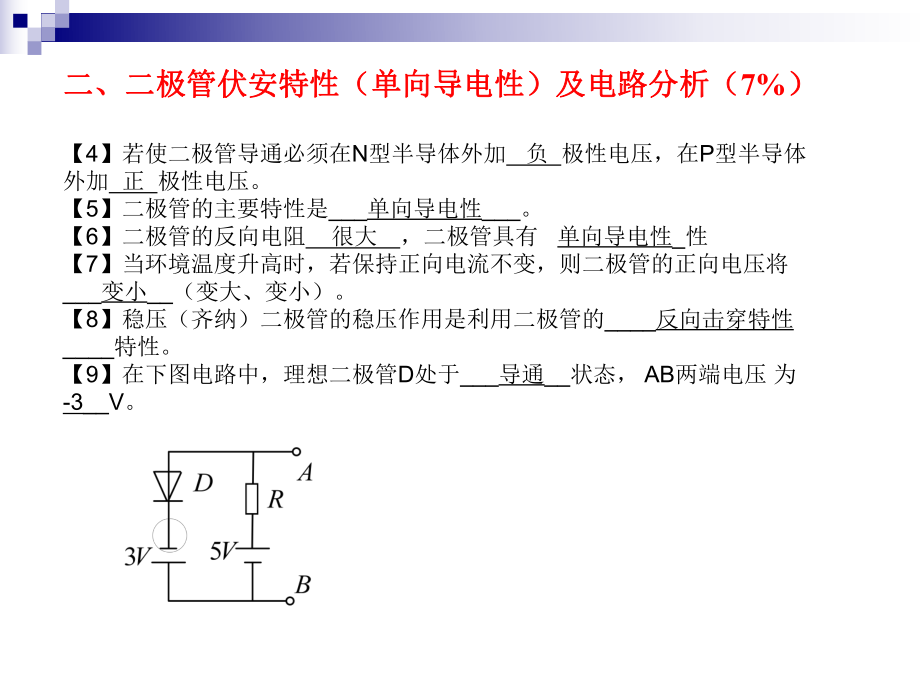

1、10、复习模拟电子技术部分一、半导体基础知识（一、半导体基础知识（6%）【1】半导体具有两种载流子，它们分别是自由电子和空穴，P型半导体中多数载流子是 空穴 ，N型半导体中多数载流子是_自由电子_。 【2】在杂质半导体中，多数载流子的浓度主要取决于_杂质浓度_， 而少数载流了的浓度则与_温度_有很大关系。【3】将三价的硼元素加入4价的硅中，得到 P （填P或N）型半导体；该型半导体电子浓度 小于 空穴浓度。二、二极管伏安特性（单向导电性）及电路分析（二、二极管伏安特性（单向导电性）及电路分析（7%）【4】若使二极管导通必须在N型半导体外加 负 极性电压，在P型半导体外加 正 极性电压。【5】二
2、极管的主要特性是_单向导电性_。【6】二极管的反向电阻 很大，二极管具有 单向导电性_性【7】当环境温度升高时，若保持正向电流不变，则二极管的正向电压将_变小_（变大、变小）。【8】稳压（齐纳）二极管的稳压作用是利用二极管的_反向击穿特性_特性。【9】在下图电路中，理想二极管D处于_导通_状态， AB两端电压 为 -3_V。【10】稳压（齐纳）二极管的稳压作用是利用二极管的什么特性 （ ）。 APN结的单向导电性 BPN结的正向导通特性 CPN结的反向击穿特性 DPN结的反向截止特性【12】在图所示的限幅电路中，设二极管是理想的，试画出当输入电压 时的输出电压波形。 10siniutV（）oo
3、0D=0D=0iiiuuuuu时， 导通，时， 截止，oo5VD=5VD=5Viiiuuuuu时， 导通，时， 截止，oo3VD=3V3VD=iiiuuuuu时， 导通，时， 截止，ooo-5VD2D1=-5V-55VD2D1=5Viiiiuuuuuuu时，导通，截止，时，截止，截止，时，截止，导通，oD2D1=6Vu导通，截止，三、三极管伏安特性（放大区、截止区三、三极管伏安特性（放大区、截止区 、饱和区）（、饱和区）（5%）【1】当晶体三极管工作在放大状态时，发射结应_正偏_（正偏、反偏），集电结应_反偏_（正偏、反偏）。【2】工作在放大区的某三极管，如果基极电流从20微安 增大到30微安
4、 时， 集电极电流从1mA变为2mA，那么它的 贝塔 值约为_100_。【3】测得某NPN型三极管T三个电极电位如下图所示，则T工作在_状态（放大、饱和、截止）。【4】测得某PNP型三极管T三个电极电位如下图所示，则发射结处于_，集电结处于_状态，三极管T工作在_状态（放大、饱和、截止）。饱和、截止正偏，反偏，放大区反偏，反偏，截止区【5】测得放大电路中某晶体三极管的各极电压如下图所示.据此可知该管类型是 ( )。ANPN型硅管 B. NPN型锗管 C. PNP型硅管 D. PNP型锗管【6】一晶体三极管工作在放大状态，现测得三个电极的电位分别是A点是6.2伏，B点是6伏，C点是9伏,则 （
5、） AA端为基极，B端为集电极，C端为发射极，此管为NPN型。BA端为发射极，B端为基极，C端为集电极，此管为PNP型。CA端为集电极，B端为发射极，C端为基极，此管为NPN型。DA端为基极，B端为发射极，C端为集电极，此管为PNP型。-9V-3.2V-3.4V【8】一晶体三极管工作在放大状态，现测得三个电极的电位分别是A点是6伏，B点是2.3伏，C点是2伏,试指出晶体管是PNP或NPN型，是Si管还是Ge管。【9】有两个晶体管分别接在电路中，工作在放大状态时测得三个管脚的电位分别如下，试判断晶体管的三个电极及类型（硅管、锗管、NPN型管、PNP型管）CB0.3VGeAPNP因为 点比 点电位
6、高，所以是管。又因为 点电位是最低的，所以是管。I320.3VGe1PNP晶体管 ：因为 脚比 脚电位高，所以是管。又因为 脚电位是最低的，所以是管。II120.6VSi3NPN晶体管 ：因为 脚比 脚电位高，所以是管。又因为 脚电位是最高的，所以是管。【1】单级晶体管共射放大电路，输出电压与输入电压 反相 。（填同相或反相）【2】对于电压放大电路，要求其输入电阻_越大越好_（越大越好、越小越好），输出电阻 _越小越好_（越大越好、越小越好）。【3】关于射极输出器，下列叙述错误的是 （ ）A也叫共集电极放大电路和电压跟随器B输入阻抗低，输出阻抗高C具有电流放大能力和功率放大能力D电压放大倍数略
7、小于1，电压跟随特性好【4】下列关于共射级放大电路的说法，正确的是（ ）。A输出和输入同相 B输出和输入反相 C放大倍数约为1 D 输出和输入正交【5】下列关于射级输出器的说法，不正确的是（ ）。A放大倍数小于但接近于1 B输入电阻较大 C输出电阻很小 D是反相放大器四、晶体三极管放大电路（四、晶体三极管放大电路（16%）120.72251080 221.7612 1.7653.2CCBEQBQbCBCECCCCUUIARKIImAUUI RmKV26(1)1.2bebbEmVrrKI1531.35LbeibeocRAurRrKRrK 【7】已知下图所示电路中晶体管的 100，rbe=1k。（
8、1）现已测得静态管压降UCEQ6V，估算Rb约为多少千欧；(2) 画出放大电路的微变等效电路；（3）若测得 和 的有效值分别为1mV和100mV，则负载电阻RL为多少千欧？126232201000.7120.75650.02CCCEQCCCBCCbBUUImARIIAURkI(/)/1001001/11.5obcLuib becLcLLUIRRAUI rRRRRRk V56. 4)(mA 86. 1 A 31)1 (ecEQCCCEQBQCQebBEQCCBQRRIVUIIRRUVI862mV26)1 ( EQbbbeIrrk3 104)( 862 cobeLcbebiRRrRRArRRumV
9、312 mV3 iosisiiUAUURRRUu若C3开路，如图，则：sU10mV（有效值），则：mV4 .14mV6 . 95 . 1k51)1 (ioisiieLcebebiUAUURRRURRRARrRRusu五、集成运算放大电路的线性应用（五、集成运算放大电路的线性应用（15%）【1】理想运算放大器工作在线性放大区时具有_虚短路_和_虚断路_特性。【2】理想运算放大器工作在线性放大区时具有虚短特性，是指_同相输入和反相输入端的电位近似相等_【3】运放的共模抑制比越大越好，因为它越大，表明运放的（ ）。A.放大倍数越稳定 B.交流放大倍数越大 C.抑制温漂能力越强【1】差分放大电路对_差
10、分_信号有放大作用，对_共模_信号有抑制作用，即差分放大电路的主要作用是抑制零点漂移。【2】在集成电路中，采用差分大电路的主要目的是为了（ ）A. 提高输入电阻 B. 减小输出电阻 C. 抑制零点漂移 D. 提高放大倍数I3+I1+I2+11123+-O43-+=+uuuuuuuRRRRRuuuRR ，已知R1=33K，R2= R4=330K，R3=11KA1、A2、A3的输出电压分别为uI1、uI2、uI33I1I2I3O14321111344OI1I2I3I1I2I31113()=+/=()=10()RuuuuRRRRRRRRRRRuuuuuuuR（）又 7.3 【6】 7.3 【8】12
11、12212122()aibiooabWWooWiiWuuuuuuuuRRRuuRRuuR第一级：，2211221121:()2()oooWiiWRuuuRRRRuuRR式式-o-12+12+-=.1-=.2.3u uuuRRuuuRRuuO1o2第二级：六、其他（六、其他（10%）多级放电电路功率放大电路放大电路中的负反馈【1】晶体管是_电流_控制元件，而场效应管是_电压_控制元件。 【2】晶体三极管是( A )型器件,场效应管是(C ) 型器件.A、电流控制电流 B、电流控制电压 C、电压控制电流 D、电压控制电压【1】多级放大电路中，前级的输出电阻可看成是后级的_信号源内阻_，后级的输入电
12、阻可看成是前级的_负载_。【1】功率放大电路的转换效率是指（ ）。 A输出功率与晶体管所消耗的功率之比 B最大输出功率与电源提供的平均功率之比 C晶体管所消耗的功率与电源提供的平均功率之比【2】甲类功率放大电路比乙类功率放大电路（ ）A.无交越失真，效率高 B. 有交越失真，效率高C. 无交越失真，效率低 D. 有交越失真，效率低【3】甲乙类功率放大电路如图5所示，二极管D1、D2的作用是消除（ ）。A、饱和失真 B、截止失真 C、交越失真【1】串联负反馈使输入电阻_变大_，电压负反馈使输出电阻_变小_。【2】并联负反馈使输入电阻_变小_，电流负反馈使输出电阻_变大_。【3】电压串联负反馈可以
13、稳定输出_电压_（电压或电流），使放大电路输入电阻_变大_（变大或变小）。【4】在输入量不变的情况下，若引入反馈后 ，则说明引入的反馈是负反馈。 A输入电阻增大 B输出量增大 C净输入量增大 D净输入量减小【5】交流负反馈是指（ ）。 A阻容耦合放大电路中所引入的负反馈 B只有放大交流信号时才有的负反馈 C在交流通路中的负反馈【6】直流负反馈是指（ ）。 A直接耦合放大电路中所引入的负反馈 B只有放大直流信号时才有的负反馈 C在直流通路中的负反馈【7】判别下图电路中RF的反馈极性和反馈组态（ ）。A、电压并联负反馈B、电压串联负反馈C、电流并联负反馈D、电流串联负反馈RF+VCCUORE2RC
14、2RC1Ui【9】试指出下图（a）、（b）的级间交流反馈类型及组态。 （ ） （ ）。 A.电压串联负反馈 B.电流串联负反馈 C.电压并联负反馈 D.电流并联负反馈电流并联负反馈电压串联负反馈【10】电路如下图所示，分析引入的交流反馈类型。（ ）。 A.电压串联负反馈B电压并联负反馈C电流串联负反馈D.电流并联负反馈【11】判别下图电路中RF的反馈组态。（ ）A、电压串联负反馈 B、电压并联负反馈C、电流串联负反馈 D、电流串联负反馈 【12】若要求输出电压基本稳定，并能提高输入电阻，则交流放大电路中应该引入哪种类型的负反馈（ ）。A电压串联负反馈 B电流并联负反馈 C电压并联负反馈 D电流
15、串联负反馈【13】某传感器产生的电压信号几乎没有带负载的能力（即不能向负载提供电流）。要使放大后的输出电压与传感器输入的电压成正比，放大电路宜用（ ）负反馈放大器。A. 电压串联 B. 电压并联B. C. 电流串联D. 电流并联【14】电路如下图所示, 判断前级与后级之间引入的是何种反馈（电压串联，电压并联，电流并联，电流串联）？并采用瞬时极性法判断是正反馈还是负反馈？（请在电路中标出相应点的瞬时极性）电流串联 正反馈【15】电路如下图所示,判断Rf引入的是何种反馈（电压串联，电压并联，电流并联，电流串联）？并采用瞬时极性法判断是正反馈还是负反馈？（请在电路中标出相应点的瞬时极性）电压并联 负
16、反馈【16】电路如下图所示,判断前级与后级之间引入的是何种反馈（电压串联，电压并联，电流并联，电流串联）？并采用瞬时极性法判断是正反馈还是负反馈？（请在电路中标出相应点的瞬时极性）电压并联 负反馈【17】判断下图所示电路中引入的是何种反馈（电压串联，电压并联，电流并联，电流串联）？并采用瞬时极性法判断是正反馈还是负反馈？（请在电路中标出相应点的瞬时极性）电压串联 负反馈【18】电路如下图所示,判断前级与后级之间引入的是何种反馈（电压串联，电压并联，电流并联，电流串联）？并采用瞬时极性法判断是正反馈还是负反馈？（请在电路中标出相应点的瞬时极性）。电流并联 负反馈电工学部分一、电压、电流的参考方向及功率的计算(5%）二、KCL 和KVL (5%）三、电路的分析方法 (10%）等效电路分析法网孔电流分析法节点电压分析法四、电路定理(10%）叠加定理、戴维南（诺顿）定理、最大功率传输定理电工学部分五、正弦量的三要素及相量表示法(5%）六、正弦稳态电路的分析（10%）相量图分析法节点电压分析法、网孔电流分析法（相量方程）有功功率P，无功功率Q，视在功率S的计算七、一阶RC/RL电路的暂态分析（1
