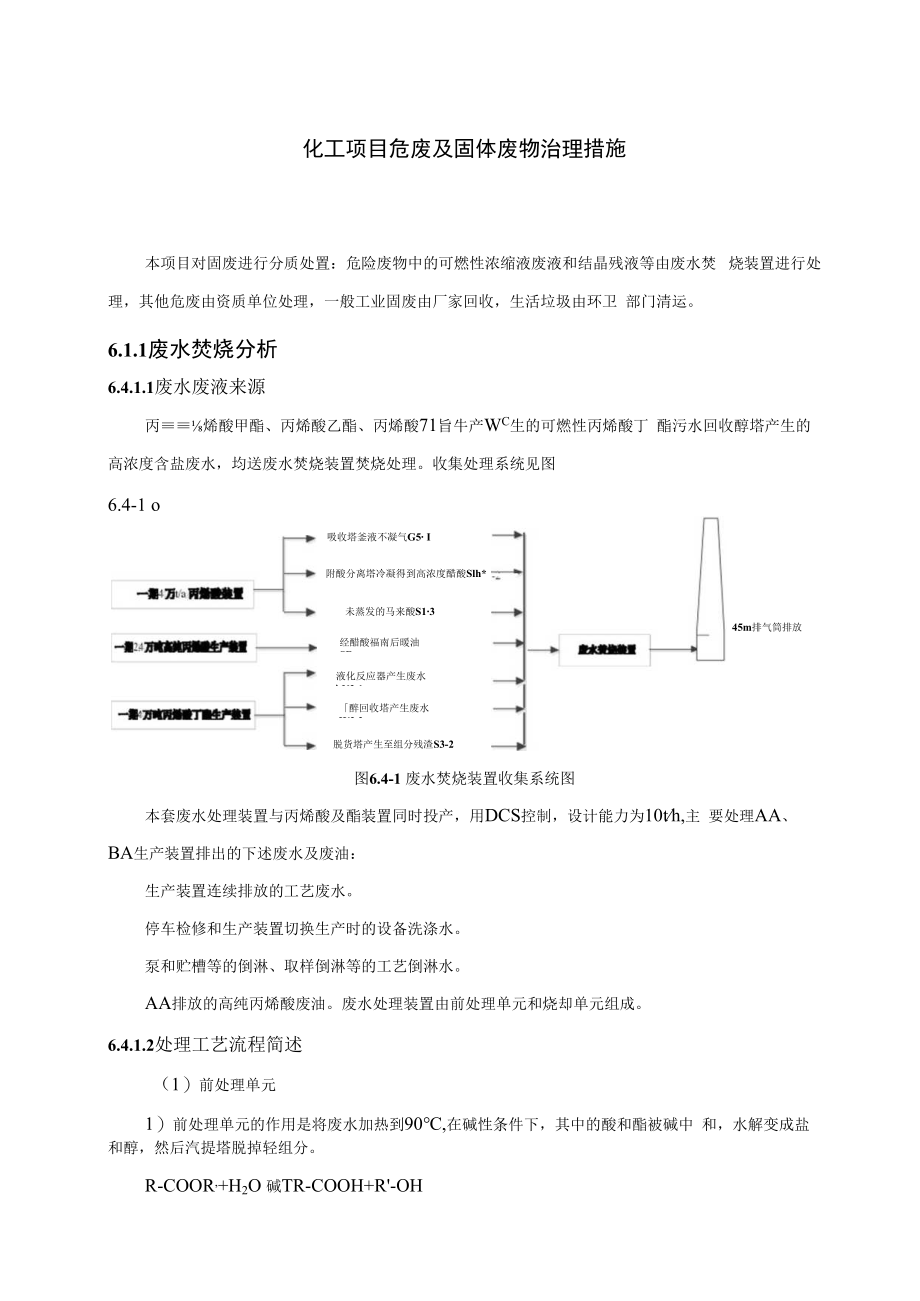

1、化工项目危废及固体废物治理措施本项目对固废进行分质处置：危险废物中的可燃性浓缩液废液和结晶残液等由废水焚 烧装置进行处理，其他危废由资质单位处理，一般工业固废由厂家回收，生活垃圾由环卫 部门清运。6.1.1废水焚烧分析6.4.1.1废水废液来源丙烯酸甲酯、丙烯酸乙酯、丙烯酸71旨牛产WC生的可燃性丙烯酸丁 酯污水回收醇塔产生的高浓度含盐废水，均送废水焚烧装置焚烧处理。收集处理系统见图6.4-1 o未蒸发的马来酸S13经醋酸福南后暖油SR液化反应器产生废水N31醉回收塔产生废水W32附酸分离塔冷凝得到高浓度醋酸Slh*吸收塔釜液不凝气G5 I脱货塔产生至组分残渣S3-245m排气筒排放图6.4-
2、1 废水焚烧装置收集系统图本套废水处理装置与丙烯酸及酯装置同时投产，用DCS控制，设计能力为10th,主 要处理AA、BA生产装置排出的下述废水及废油：生产装置连续排放的工艺废水。停车检修和生产装置切换生产时的设备洗涤水。泵和贮槽等的倒淋、取样倒淋等的工艺倒淋水。AA排放的高纯丙烯酸废油。废水处理装置由前处理单元和烧却单元组成。6.4.1.2处理工艺流程简述（1）前处理单元1）前处理单元的作用是将废水加热到90,在碱性条件下，其中的酸和酯被碱中 和，水解变成盐和醇，然后汽提塔脱掉轻组分。R-COOR,+H2O 碱TR-COOH+R-OHR-C00H+Na0HR-C00Na+H20废水处理原理是
3、酯水解生成酸和醇，酸和碱作用生成盐和水，醇属于低沸物，盐属于 高沸物，通过T601进行轻重组分的分离。2）前处理设备正常运转时，P6011AB, P6012AB, P6113AB, P631AB, P612A/B, P621A/B两台使用一台，备用一台，以保证T601装置的稳定运行。3）废水处理设备前处理单元包括:V601IB废水向装置送水,及中和分解,分离操作。V6011B是400m3的酸性废水贮槽，材质为不锈钢，V601IB废水来源是T104釜液。当 V6011B中废水符合装置水质要求后，可用P6011泵向装置输送废水。当V6011B液位高，V6011A液位低时，可通过LC60U向V601
4、1A返夜 使V6011B 废水返至V6011A槽中。V6011A是400m3的酸性废水贮槽，它所接受的废水来源是TIO4V180V2480V6114取样液罐的水用P6114泵输送至V6011A V6011槽中的废水用P6011A/B 中的一台抽出，送至E611废水预热器预热，流量用CA6111控制。P6011A/B的出口 设有V6011的回流管线。4） V6012是800m3的碱性废水贮槽，材质为碳钢材料，共有A、B两个。它所接受的 废水是T104釜液、T601塔釜不合格水及装置碱性废水。V6012的废水由P6012A/B抽 出，送至E611废水预热器预热，流量用FICA6112控制。FICA
5、6112与FICA6111合起 来IOTZh左右，P6012A/B的出口设有的回流管线。E611废水预热器是把V601KV6012的废水进行预热至90,送至V6111中和罐中， E611所用热源为0.2MPa的蒸汽,预热温度由TlCA6111调节进入的蒸汽量控制。V6U1 废水中和罐是不锈钢罐，体积35m3,罐内设有搅拌机，罐内有0.2MPa的蒸 汽盘管。废水在进V6111前已在管道中与P670泵送来的40%NaOH碱液混合，碱流量用 FRCA6113控制为50300LhV6111内废水与碱液在A6111搅拌机的搅拌下充分反应后， 由溢流管溢流到V6112中和罐继续中和。溢流管线的一小部分废水
6、经取样冷却水冷却后经 PHRCA6111检测,可确定是否往V6U1中继续加碱，流量经FR6114测量控制,V6111 内PH控制在10.5ILOoV6112也是带有搅拌机A6112,材质为不锈钢，体积35m3,罐内有0.2MPa的蒸汽 盘管，V6112中和后的废水经溢流管溢流至V6113, V6112溢流管上的取样废水经冷却 后经PHRCA6112检测分析V6112中的PH,根据PH情况，确定是否再往V6112内加碱， 流量由FRCA6115测量控制，V6112内PH控制在10.0ILO0V6U3也是中和罐，材质为碳钢，体积40m3,罐内设有两块挡板，目的是使废水在罐 内停留时间延长，使废水中

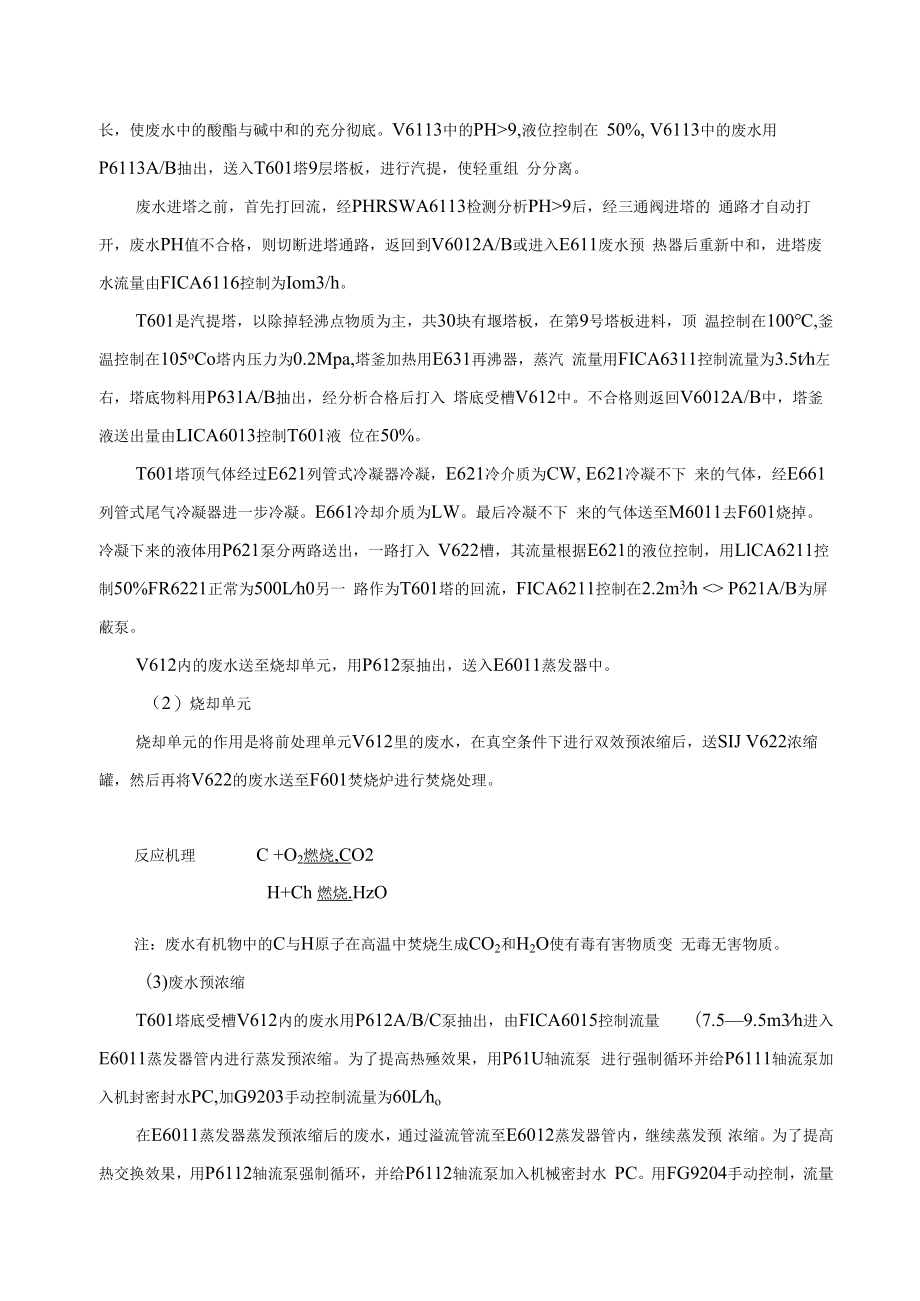

7、的酸酯与碱中和的充分彻底。V6113中的PH9,液位控制在 50%, V6113中的废水用P6113A/B抽出，送入T601塔9层塔板，进行汽提，使轻重组 分分离。废水进塔之前，首先打回流，经PHRSWA6113检测分析PH9后，经三通阀进塔的 通路才自动打开，废水PH值不合格，则切断进塔通路，返回到V6012A/B或进入E611废水预 热器后重新中和，进塔废水流量由FICA6116控制为Iom3/h。T601是汽提塔，以除掉轻沸点物质为主，共30块有堰塔板，在第9号塔板进料，顶 温控制在100,釜温控制在105oCo塔内压力为0.2Mpa,塔釜加热用E631再沸器，蒸汽 流量用FICA631
8、1控制流量为3.5th左右，塔底物料用P631A/B抽出，经分析合格后打入 塔底受槽V612中。不合格则返回V6012A/B中，塔釜液送出量由LICA6013控制T601液 位在50%。T601塔顶气体经过E621列管式冷凝器冷凝，E621冷介质为CW, E621冷凝不下 来的气体，经E661列管式尾气冷凝器进一步冷凝。E661冷却介质为LW。最后冷凝不下 来的气体送至M6011去F601烧掉。冷凝下来的液体用P621泵分两路送出，一路打入 V622槽，其流量根据E621的液位控制，用LlCA6211控制50%FR6221正常为500Lh0另一 路作为T601塔的回流，FICA6211控制在2
9、.2m3h P621A/B为屏蔽泵。V612内的废水送至烧却单元，用P612泵抽出，送入E6011蒸发器中。（2）烧却单元烧却单元的作用是将前处理单元V612里的废水，在真空条件下进行双效预浓缩后，送SIJ V622浓缩罐，然后再将V622的废水送至F601焚烧炉进行焚烧处理。反应机理C +O2燃烧,CO2H+Ch 燃烧.HzO注：废水有机物中的C与H原子在高温中焚烧生成CO2和H2O使有毒有害物质变 无毒无害物质。(3)废水预浓缩T601塔底受槽V612内的废水用P612A/B/C泵抽出，由FICA6015控制流量 (7.59.5m3h进入E6011蒸发器管内进行蒸发预浓缩。为了提高热殛效果
10、，用P61U轴流泵 进行强制循环并给P6111轴流泵加入机封密封水PC,加G9203手动控制流量为60Lho在E6011蒸发器蒸发预浓缩后的废水，通过溢流管流至E6012蒸发器管内，继续蒸发预 浓缩。为了提高热交换效果，用P6112轴流泵强制循环，并给P6112轴流泵加入机械密封水 PC。用FG9204手动控制，流量为60Lh。预浓缩后的废水用P6312抽出，送出量根据E6012 液位进行控制，用LlCA6014调节。僻E6012液位LICA6014为65%, P6312的机械密封 水用FG9205手动控制流量为60LhoE6011蒸出的蒸汽经V625雾沫分离器分离后，水返回至E6011,气体
11、进入E614蒸发 器壳程，作为E6012的热源，经热交换后，其冷凝水进入V614冷凝液罐。E6012的蒸 汽经V626雾沫分离器分离后,水返至E6012,蒸汽进入E622冷凝器冷凝,冷凝水进入V614 冷凝液罐。V614内的水再用P614泵送出，送出量根据V614液位控制，用LICA9201自 动调节，送至E624冷却至40,经CRAZ6001电导仪检测，电导率Wlo后，进入V600 作工艺水使用。若CRAZ6001检测PW电导率10后，则三通阀自动将PW切入地沟。 E624型式是列管式换热器，冷却介质为CWoE622冷凝不下来的气体用P617真空泵抽出，用PICA6011调节E6012的真空
12、度。 PICA6011控刷 IlO-BOmmHg缅& P617真空泵抽出的气体和密封水一起进入V616 密封水槽。V616内的水用P616泵抽出，经FG9207控制流量为1.8M3h,送至E623冷 却后作为P617真空泵的密封水。E623采用板式换热器，便于拆洗。冷却介质为CW0 (4)废水的焚烧V622浓缩罐内的废水，用P622 ,经FlCA6014调节流量为1850Ih,从F601 肩部进入。F601所用的燃料为燃料油及废油。说明：现阶段V602废油罐的废油来自丙烯酸装置，V602体积为50m3o材质为不 锈钢。V602里的废油用P6021泵送至F2601焚烧处理。流量由FICA2601
13、3调节，F2601 焚烧废油，降低燃料油的使用。V602液位在15%, F2601停烧废油，V602液位达50%, F2601 开始焚烧废油。F601所用燃料油由贮运分厂输送，经LC-1902调节阀自动控制，液位设定60%。 V1902里的燃料油，经P1902C/D送至E1902加热后，送至F601顶部，进入炉内燃烧，保 证炉温在950-980Co燃料油、废油、废水所需的雾化空气是空分装置提供的杂用空气压力由PV9206控 制，在PG9204 示0.45Mpa,流量由FG9201控制流量为725Nm3ho燃料油、废油和 废水所需的氧气由FI6011指示为3650Nm3h, ffl TRCAZ-
14、6011调节，进而把F601的炉温 控制在950-980Co供给废水焚烧的二次空气从废水喷嘴周围供给，用FI9201显示流量为 1400Nm3ho M6011 出口压力用 PIC9201 自动调节为 0.027MPa。燃料油、废油、废水在高温下燃烧产生950-980C的燃烧气体，燃烧气体通过泄水管 导入V613冷却罐内，燃烧气中含有的钠盐，大部分溶解在V613冷却罐内。燃烧气与从 P615A/B送来的水在泄水管充分接触后，蒸发大量的水分，产生90的饱和水蒸汽，当 燃烧排气达到95, TIAZ6012联锁起作用，F601连锁停车。V613内90C蒸汽进入V623 脱水器脱水，脱水器脱下来的水，返
