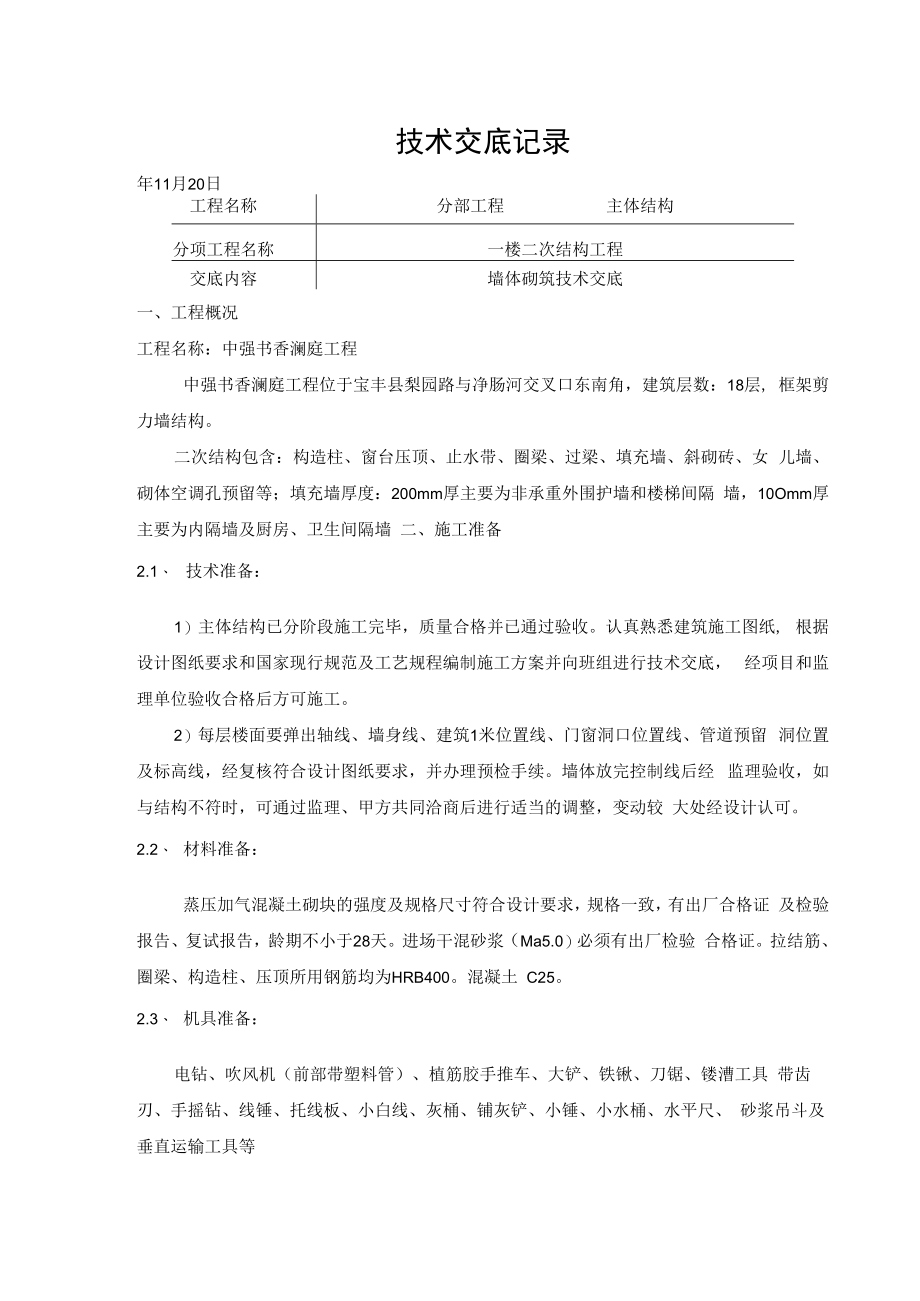

1、技术交底记录年11月20日工程名称分部工程主体结构分项工程名称一楼二次结构工程交底内容墙体砌筑技术交底一、工程概况工程名称：中强书香澜庭工程中强书香澜庭工程位于宝丰县梨园路与净肠河交叉口东南角，建筑层数：18层, 框架剪力墙结构。二次结构包含：构造柱、窗台压顶、止水带、圈梁、过梁、填充墙、斜砌砖、女 儿墙、砌体空调孔预留等；填充墙厚度：200mm厚主要为非承重外围护墙和楼梯间隔 墙，10Omm厚主要为内隔墙及厨房、卫生间隔墙 二、施工准备2.1、 技术准备：1）主体结构已分阶段施工完毕，质量合格并已通过验收。认真熟悉建筑施工图纸, 根据设计图纸要求和国家现行规范及工艺规程编制施工方案并向班组进
2、行技术交底， 经项目和监理单位验收合格后方可施工。2）每层楼面要弹出轴线、墙身线、建筑1米位置线、门窗洞口位置线、管道预留 洞位置及标高线，经复核符合设计图纸要求，并办理预检手续。墙体放完控制线后经 监理验收，如与结构不符时，可通过监理、甲方共同洽商后进行适当的调整，变动较 大处经设计认可。2.2、 材料准备：蒸压加气混凝土砌块的强度及规格尺寸符合设计要求，规格一致，有出厂合格证 及检验报告、复试报告，龄期不小于28天。进场干混砂浆（Ma5.0）必须有出厂检验 合格证。拉结筋、圈梁、构造柱、压顶所用钢筋均为HRB400。混凝土 C25。2.3、 机具准备：电钻、吹风机（前部带塑料管）、植筋胶手

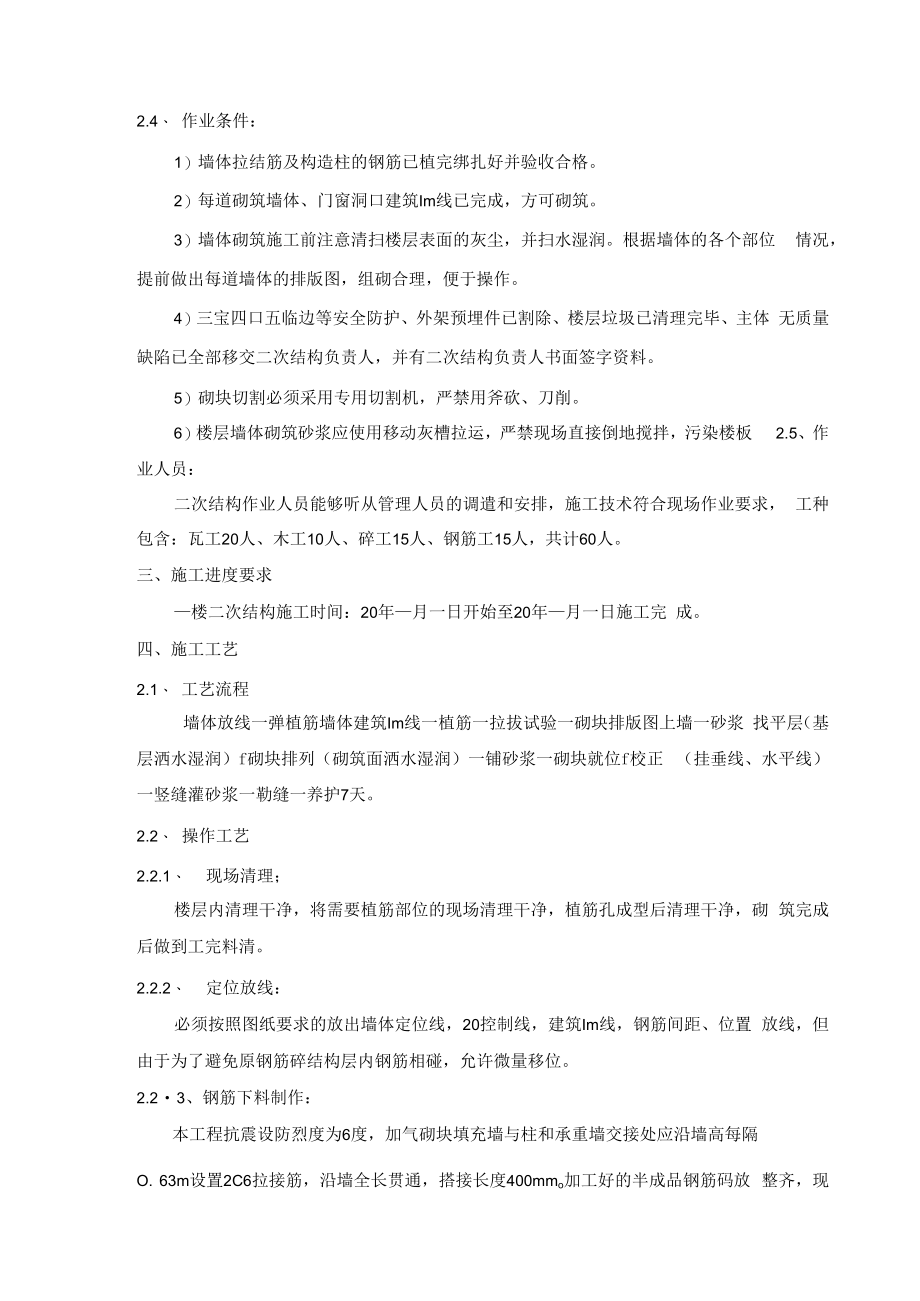

3、推车、大铲、铁锹、刀锯、镂漕工具 带齿刃、手摇钻、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、 砂浆吊斗及垂直运输工具等2.4、 作业条件：1）墙体拉结筋及构造柱的钢筋已植完绑扎好并验收合格。2）每道砌筑墙体、门窗洞口建筑Im线已完成，方可砌筑。3）墙体砌筑施工前注意清扫楼层表面的灰尘，并扫水湿润。根据墙体的各个部位 情况，提前做出每道墙体的排版图，组砌合理，便于操作。4）三宝四口五临边等安全防护、外架预埋件已割除、楼层垃圾已清理完毕、主体 无质量缺陷已全部移交二次结构负责人，并有二次结构负责人书面签字资料。5）砌块切割必须采用专用切割机，严禁用斧砍、刀削。6）楼层墙体砌筑砂浆应
4、使用移动灰槽拉运，严禁现场直接倒地搅拌，污染楼板 2.5、作业人员：二次结构作业人员能够听从管理人员的调遣和安排，施工技术符合现场作业要求， 工种包含：瓦工20人、木工10人、碎工15人、钢筋工15人，共计60人。三、施工进度要求楼二次结构施工时间：20年月一日开始至20年月一日施工完 成。四、施工工艺2.1、 工艺流程墙体放线一弹植筋墙体建筑Im线一植筋一拉拔试验一砌块排版图上墙一砂浆 找平层（基层洒水湿润）f砌块排列（砌筑面洒水湿润）一铺砂浆一砌块就位f校正 （挂垂线、水平线）一竖缝灌砂浆一勒缝一养护7天。2.2、 操作工艺2.2.1、 现场清理；楼层内清理干净，将需要植筋部位的现场清理干

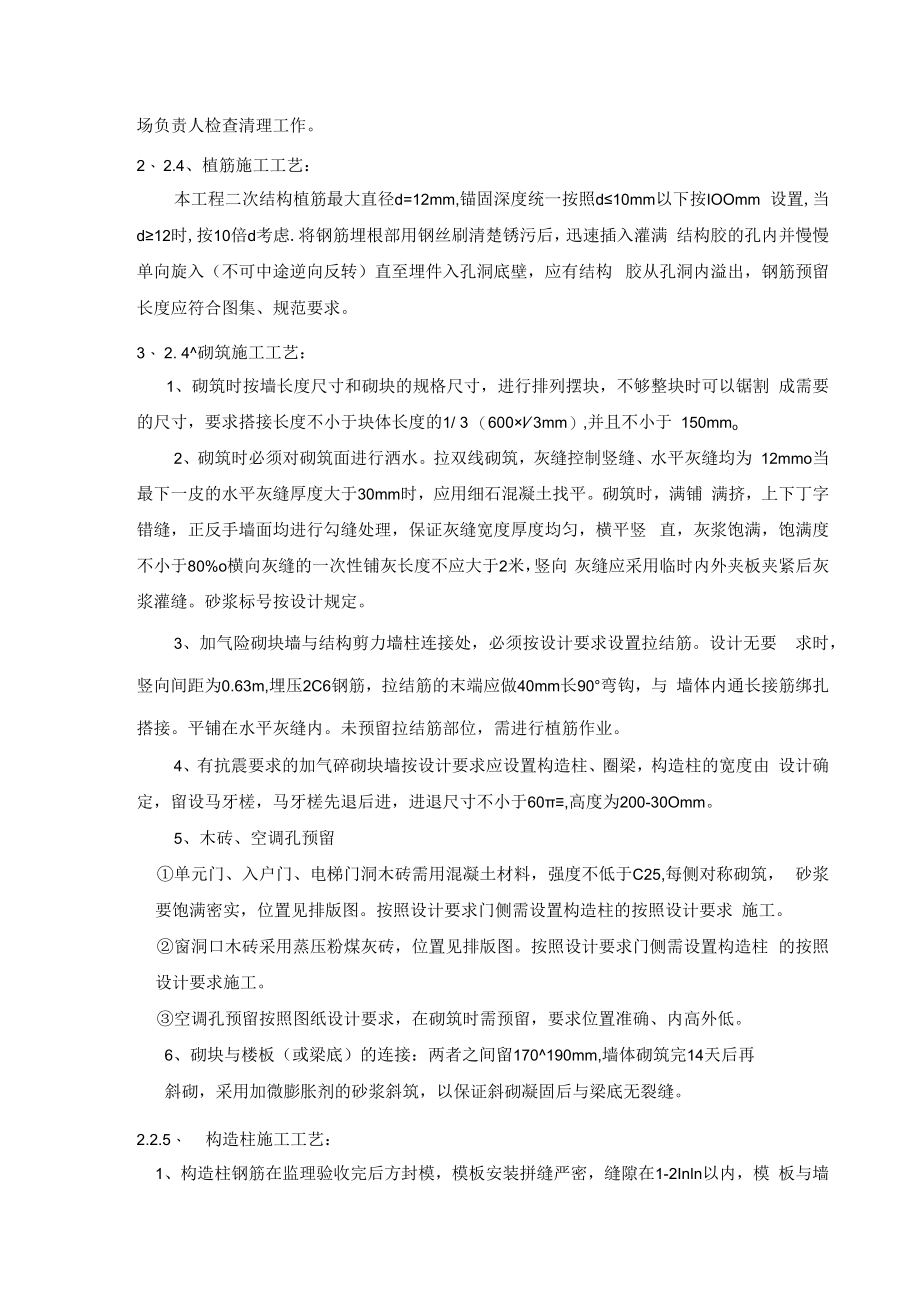

5、净，植筋孔成型后清理干净，砌 筑完成后做到工完料清。2.2.2、 定位放线：必须按照图纸要求的放出墙体定位线，20控制线，建筑Im线，钢筋间距、位置 放线，但由于为了避免原钢筋碎结构层内钢筋相碰，允许微量移位。2.23、钢筋下料制作：本工程抗震设防烈度为6度，加气砌块填充墙与柱和承重墙交接处应沿墙高每隔O. 63m设置2C6拉接筋，沿墙全长贯通，搭接长度400mmo加工好的半成品钢筋码放 整齐，现场负责人检查清理工作。2、 2.4、植筋施工工艺：本工程二次结构植筋最大直径d=12mm,锚固深度统一按照d10mm以下按IOOmm 设置,当d12时,按10倍d考虑.将钢筋埋根部用钢丝刷清楚锈污后，
6、迅速插入灌满 结构胶的孔内并慢慢单向旋入（不可中途逆向反转）直至埋件入孔洞底壁，应有结构 胶从孔洞内溢出，钢筋预留长度应符合图集、规范要求。3、 2. 4砌筑施工工艺：1、砌筑时按墙长度尺寸和砌块的规格尺寸，进行排列摆块，不够整块时可以锯割 成需要的尺寸，要求搭接长度不小于块体长度的1/ 3 （600l 3mm）,并且不小于 150mmo2、砌筑时必须对砌筑面进行洒水。拉双线砌筑，灰缝控制竖缝、水平灰缝均为 12mmo当最下一皮的水平灰缝厚度大于30mm时，应用细石混凝土找平。砌筑时，满铺 满挤，上下丁字错缝，正反手墙面均进行勾缝处理，保证灰缝宽度厚度均匀，横平竖 直，灰浆饱满，饱满度不小于8
7、0%o横向灰缝的一次性铺灰长度不应大于2米，竖向 灰缝应采用临时内外夹板夹紧后灰浆灌缝。砂浆标号按设计规定。3、加气险砌块墙与结构剪力墙柱连接处，必须按设计要求设置拉结筋。设计无要 求时，竖向间距为0.63m,埋压2C6钢筋，拉结筋的末端应做40mm长90弯钩，与 墙体内通长接筋绑扎搭接。平铺在水平灰缝内。未预留拉结筋部位，需进行植筋作业。4、有抗震要求的加气碎砌块墙按设计要求应设置构造柱、圈梁，构造柱的宽度由 设计确定，留设马牙槎，马牙槎先退后进，进退尺寸不小于60,高度为200-30Omm。5、木砖、空调孔预留单元门、入户门、电梯门洞木砖需用混凝土材料，强度不低于C25,每侧对称砌筑， 砂
8、浆要饱满密实，位置见排版图。按照设计要求门侧需设置构造柱的按照设计要求 施工。窗洞口木砖采用蒸压粉煤灰砖，位置见排版图。按照设计要求门侧需设置构造柱 的按照设计要求施工。空调孔预留按照图纸设计要求，在砌筑时需预留，要求位置准确、内高外低。6、砌块与楼板（或梁底）的连接：两者之间留170190mm,墙体砌筑完14天后再斜砌，采用加微膨胀剂的砂浆斜筑，以保证斜砌凝固后与梁底无裂缝。2.2.5、 构造柱施工工艺：1、构造柱钢筋在监理验收完后方封模，模板安装拼缝严密，缝隙在1-2Inln以内，模 板与墙体之间应粘贴双面胶带，严禁在一字墙处钻眼穿拉丝杆。2、构造柱必须使用簸箕斗，构造柱分两次浇筑，第一次
9、浇筑到距梁底300mm处， 第二次用加微膨胀剂的混凝土浇筑到顶，保证构造柱与梁底无裂缝。2.2.6、 止水带施工工艺；1、卫生间碎止水带高20OmnI,水电井碎止水带高30Omnb出屋面的楼梯间、电梯 间、加压机房门口处止水带应高出屋面铺砖层150mm （其他部位不应低于25OnIm）,其 他浇捣前与原混凝土接触面凿毛，并清理干净。2、采用木模板支架，卫生间止水严禁使用铁丝固定，以防止渗漏水，采用木卡固 定卫生间止水带，支模时控制好标高。3、混凝土浇捣前，要用水浇湿模板和凿毛部位，浇捣中用振动棒振捣密实，以减 少蜂窝、麻面等质量问题。4、浇捣完成后，在结构面扫毛，并定时浇水养护，待养护到凝固强
10、度后拆除模板 进行下一步施工。2.2 7、放线预留洞口及泵口的二次浇注：1、把洞口四周楼板未振捣密实的混凝土剔凿，四面露出钢筋，用水冲洗干净。2、配筋：用不小于C8的钢筋，间距不得大于150,四面置筋，并用铁丝绑扎牢 固。3、支模，在下一层用钢管顶牢模板。浇捣混凝土前用水浇湿模板和洞口四周。4、浇捣混凝土，用比楼板高一等级的混凝土或膨胀混凝土浇捣。浇筑前先洒水湿 润，完成后在面上扫毛，并定时浇水养护，待养护到凝固强度后拆除模板。2.3 、季节性施工措施2.3.1、 雨期施工时，加气混凝土砌块应有防雨措施，砌块严禁被雨淋。232、雨天施工时，加气混凝土砌块砌体顶面应防止被雨水直接冲刷，雨后应检
11、查墙体灰缝砂浆和墙面垂直度等，整修合格后方可继续施工。五、细部节点大样5.1构造柱位置宽度大于1.5In的门窗洞口的两侧。独立墙体的端部。墙长大于5m或超过层高2倍时，应设置钢筋混凝土构造柱，构造柱间距为 34m。墙高度超过4m（100厚墙高度超过3m）时，墙体半高处（一般结合门窗洞口上方 过梁位置）应设置与柱（剪力墙）连接且沿墙全长贯通的钢筋混凝土水平系梁（圈梁），梁 截面为墙厚bxl50,纵筋4 C 10,箍筋C 6200o施工时预埋4 C 10与水平系梁纵筋 连接。水平系梁遇过梁时，分别按截面、配筋较大者设置。支承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱，构造柱的间距不 大于3.
12、 Omo在宽度大于2m的洞口两侧应设置构造柱。填充墙砌筑的电梯井筒，四角无框架柱（剪力墙）处应设置构造柱，截面取墙厚 x200,纵筋4C12,箍筋C6200；楼层之间设置圈梁，间距2m,断面200X30Omm,纵筋4C12,箍筋 A6200；5. 2构造柱配筋构造柱的截面尺寸不应小于墙厚X200mm,混凝土强度等级不应低于C25。除图纸注明外构造柱的纵向钢筋4 C 10,箍筋C6200o电梯井处构造柱的纵向钢筋4 C 12,箍筋C 6200,截面bX20004、窗台压顶配筋位置当外墙为砌块填充墙，应在窗台部位设现浇钢筋混凝土压顶，截面为墙厚xlmm,内配2 C 10,水平拉筋：C6200,压顶
13、两端各伸入砌体内不小于40OmnIo窗 台混凝土压顶要求向外找坡，高差20mm (安装模板时外侧模板比内侧模板低) 窗口 处墙体先浇筑压顶，严禁在砌体上开口浇筑压顶。窗台压顶与主体结构贯通。门、窗洞口过梁的配筋解端Iolo1OOOIOo(M 15001500h 20002000h 25002500l 30003000h 3500I I h120120150180240300 Q2402402403703703702?102? W2?102?122?122?122?102?122?142?142?162?16六、质量标准6.1 保证项目(1)、使用的砌块和原材料，其技术性能、强度、品种必须符合设
14、计要求，有出 厂合格证，规定试验项目必须符合标准。蒸压加气混凝土砌块施工前，其产品龄期不 应少于28d,砌筑时含水率宜小于30%。(2)、对每道墙砌筑完成后，应进行实测实量，数据上墙，要求每道墙体处于合 格状态。(3)、砂浆的品种，强度等级必须达到设计要求，按规定制作试块，试压强度等 级不得低于设计强度。(4)、蒸压加气混凝土砌块在运输、装卸过程中，严禁抛掷和倾倒。进场后应按 品种、规格分别堆放整齐，置高度不应超过2m,并应采取措施，防止雨淋。6.2 基本项目(1)、砌筑错缝应符合规定，不得出现竖向通缝，压缝尺寸应达到本标准的要求。(2)、转角处、交接处必须同时砌筑，必须留槎时应留斜槎；灰缝均
15、匀致。(3)、砌筑砂浆应密实，砌块应平顺，不得出现破槎、松动。(4)、拉结钢筋、钢筋网片规格、根数、间距、位置、长度应符合设计要求。七、成品保护1、砌块运输装卸过程中，严禁抛郑和倾倒进场后要按品种规格分别堆放整齐并做 好标识，堆高不大于2米。2、砌体墙上不得放脚手架，防止发生事故。3、墙体的拉结钢筋，各种预埋件急预埋管线等均要注意保护，严禁任意拆改或损 坏。4、砂浆稠度要适宜砌砖操作，浇筑过梁、构造柱混凝土时要防止砂浆流淌污染墙 面。5、预埋有孔洞的墙面要用与原墙相同规格和色泽的砖嵌砌严密，不留痕迹。6、垂直运输的外用电梯进料口的周围用塑料、纺织布或木板等遮盖，保持墙面清 洁。八、质量通病预防措施8.1 干砖上墙措施：砌筑时必须按照规范要求湿润砌块，禁止干砖上墙。适宜的浇水可以提高 砖与砂浆之间的粘接力，提高砌体抗剪强度，也可以使砂浆强度保持正常增长，提高 砌体的抗压强度，同时便于施工操作有利于保证砂浆的饱满度。8.2 灰缝大小不均匀，不饱满，存在瞎缝、假缝、透明缝等措施：要严格砌
