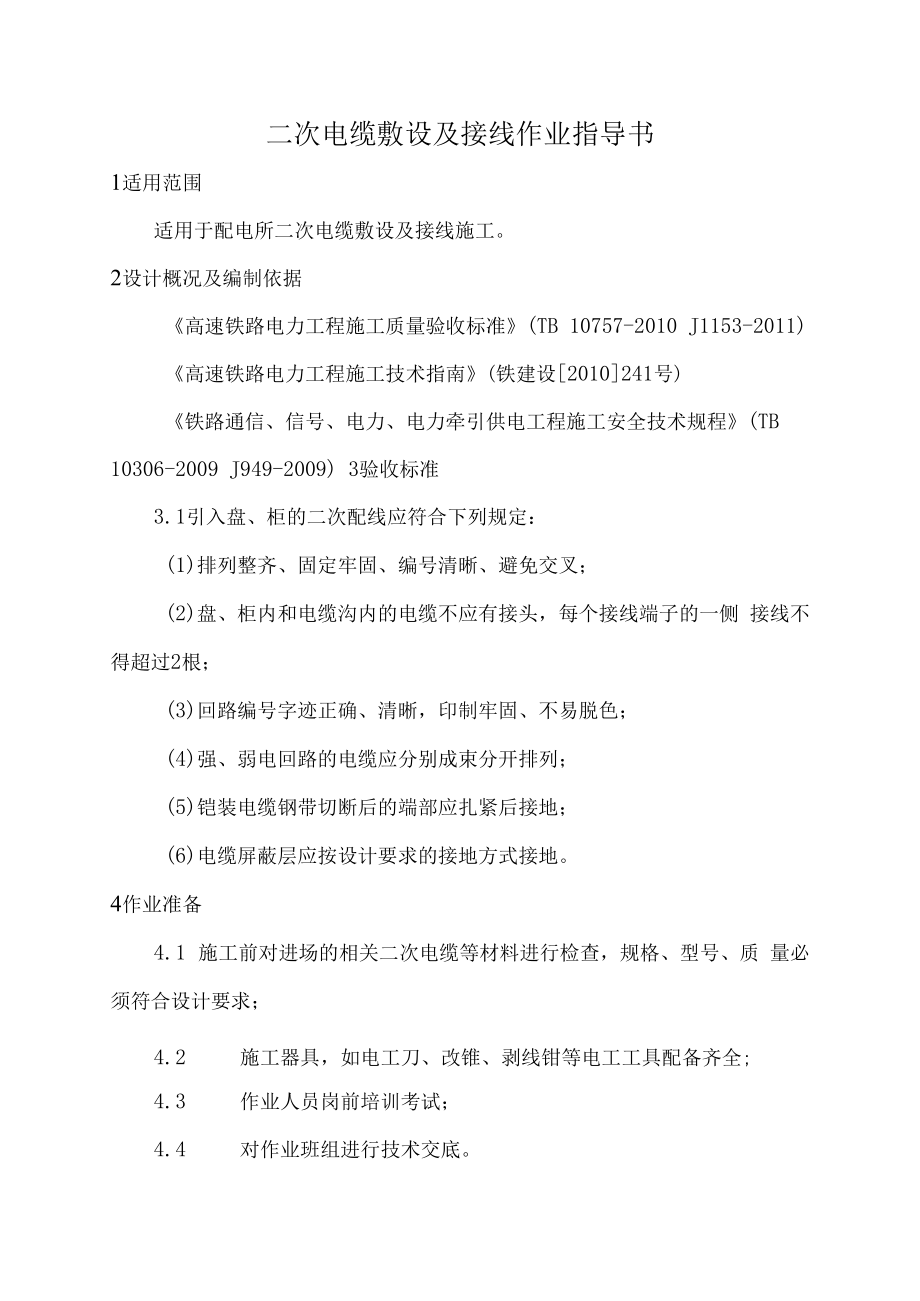

二次电缆敷设及接线-6.docx_第1页
第1页 / 共10页

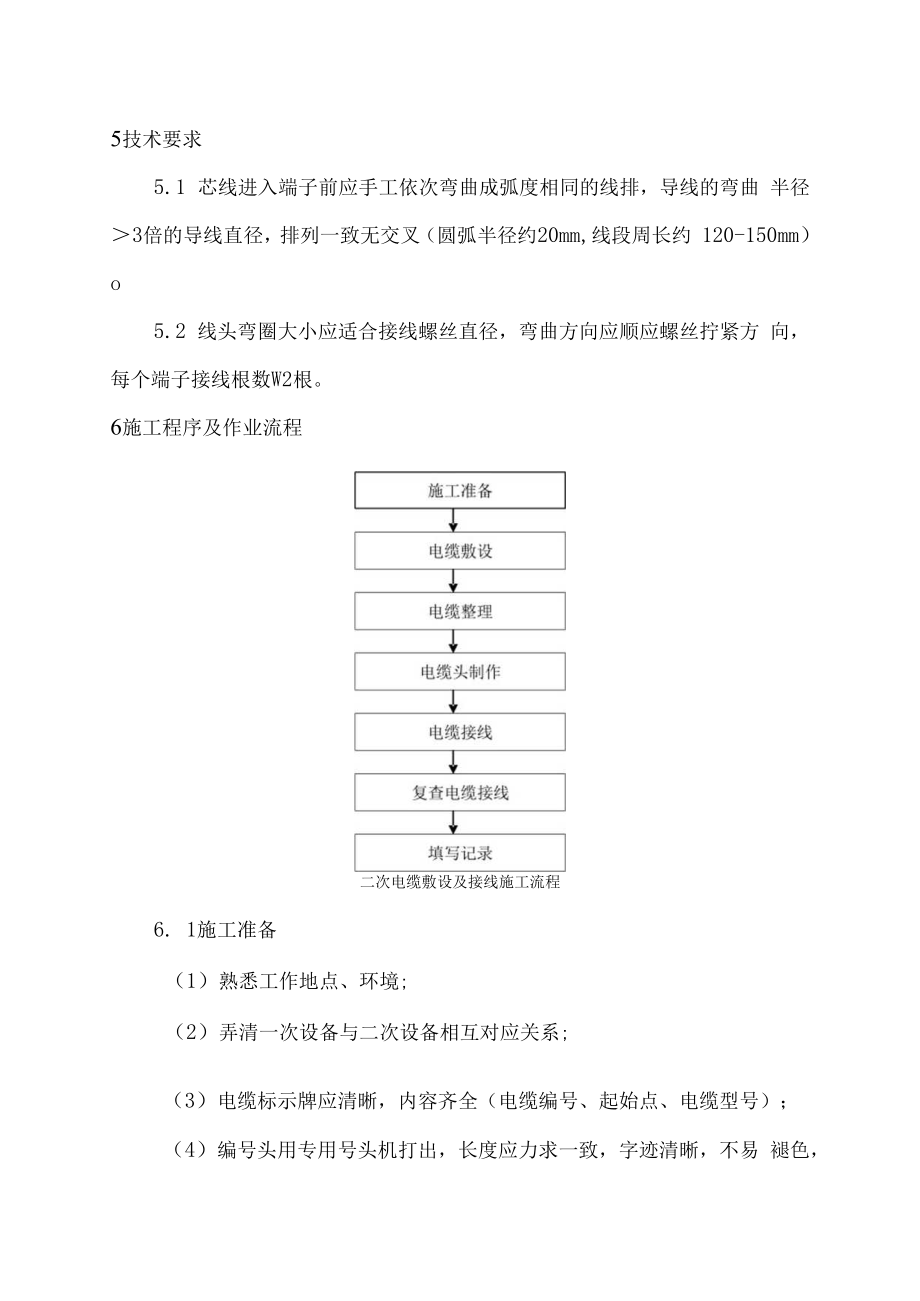

二次电缆敷设及接线-6.docx_第2页
第2页 / 共10页

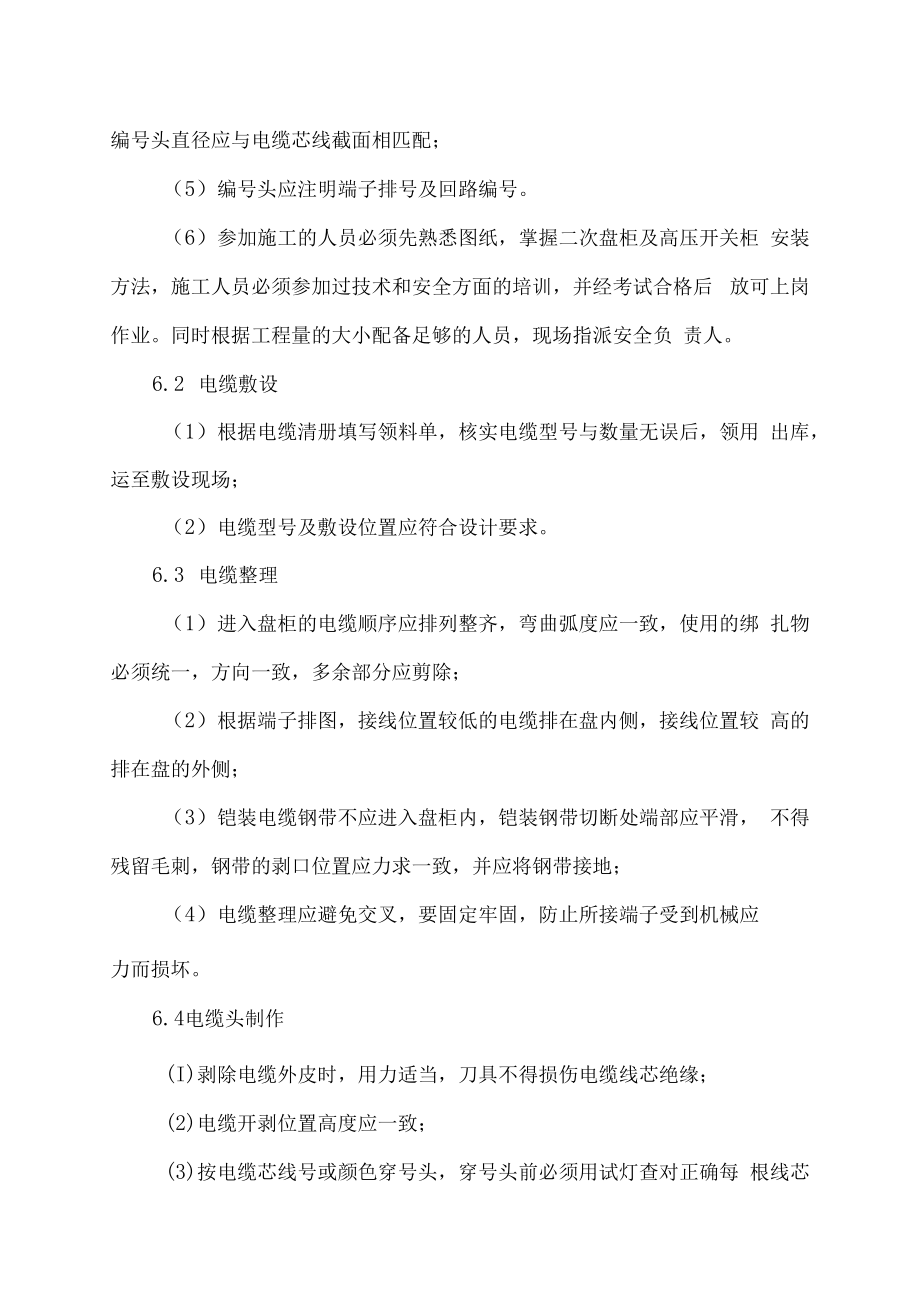

二次电缆敷设及接线-6.docx_第3页
第3页 / 共10页
二次电缆敷设及接线-6.docx_第4页
第4页 / 共10页
二次电缆敷设及接线-6.docx_第5页
第5页 / 共10页
二次电缆敷设及接线-6.docx_第6页
第6页 / 共10页
二次电缆敷设及接线-6.docx_第7页
第7页 / 共10页
二次电缆敷设及接线-6.docx_第8页
第8页 / 共10页
二次电缆敷设及接线-6.docx_第9页
第9页 / 共10页
二次电缆敷设及接线-6.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《二次电缆敷设及接线-6.docx》由会员分享,可在线阅读,更多相关《二次电缆敷设及接线-6.docx(10页珍藏版)》请在第壹文秘上搜索。

1、二次电缆敷设及接线作业指导书1适用范围适用于配电所二次电缆敷设及接线施工。2设计概况及编制依据高速铁路电力工程施工质量验收标准(TB 10757-2010 J1153-2011)高速铁路电力工程施工技术指南(铁建设2010241号)铁路通信、信号、电力、电力牵引供电工程施工安全技术规程(TB 10306-2009 J949-2009) 3验收标准3.1引入盘、柜的二次配线应符合下列规定:(1)排列整齐、固定牢固、编号清晰、避免交叉;(2)盘、柜内和电缆沟内的电缆不应有接头,每个接线端子的一侧 接线不得超过2根;(3)回路编号字迹正确、清晰,印制牢固、不易脱色;(4)强、弱电回路的电缆应分别成束

2、分开排列;(5)铠装电缆钢带切断后的端部应扎紧后接地;(6)电缆屏蔽层应按设计要求的接地方式接地。4作业准备4.1 施工前对进场的相关二次电缆等材料进行检查,规格、型号、质 量必须符合设计要求;4.2 施工器具,如电工刀、改锥、剥线钳等电工工具配备齐全;4.3 作业人员岗前培训考试;4.4 对作业班组进行技术交底。5技术要求5.1 芯线进入端子前应手工依次弯曲成弧度相同的线排,导线的弯曲 半径3倍的导线直径,排列一致无交叉(圆弧半径约20mm,线段周长约 120-150mm)o5.2 线头弯圈大小应适合接线螺丝直径,弯曲方向应顺应螺丝拧紧方 向,每个端子接线根数W2根。6施工程序及作业流程二次

3、电缆敷设及接线施工流程6. 1施工准备(1)熟悉工作地点、环境;(2)弄清一次设备与二次设备相互对应关系;(3)电缆标示牌应清晰,内容齐全(电缆编号、起始点、电缆型号);(4)编号头用专用号头机打出,长度应力求一致,字迹清晰,不易 褪色,编号头直径应与电缆芯线截面相匹配;(5)编号头应注明端子排号及回路编号。(6)参加施工的人员必须先熟悉图纸,掌握二次盘柜及高压开关柜 安装方法,施工人员必须参加过技术和安全方面的培训,并经考试合格后 放可上岗作业。同时根据工程量的大小配备足够的人员,现场指派安全负 责人。6.2 电缆敷设(1)根据电缆清册填写领料单,核实电缆型号与数量无误后,领用 出库,运至敷

4、设现场;(2)电缆型号及敷设位置应符合设计要求。6.3 电缆整理(1)进入盘柜的电缆顺序应排列整齐,弯曲弧度应一致,使用的绑 扎物必须统一,方向一致,多余部分应剪除;(2)根据端子排图,接线位置较低的电缆排在盘内侧,接线位置较 高的排在盘的外侧;(3)铠装电缆钢带不应进入盘柜内,铠装钢带切断处端部应平滑, 不得残留毛刺,钢带的剥口位置应力求一致,并应将钢带接地;(4)电缆整理应避免交叉,要固定牢固,防止所接端子受到机械应力而损坏。6.4电缆头制作(I)剥除电缆外皮时,用力适当,刀具不得损伤电缆线芯绝缘;(2)电缆开剥位置高度应一致;(3)按电缆芯线号或颜色穿号头,穿号头前必须用试灯查对正确每

5、根线芯导通良好,并保证每根线芯的两端号头相符,依次穿上号头,注意 号头的方向要正确。(4)电缆芯线破束后应及时剪除中间的加强绳;(5)芯线拉直时,应略有伸长,切勿用力过大,以免影响导线截面;(6)电缆头包扎长度应一致,美观大方,电缆头直径不大于电缆护 套外径2mm;(7)电缆做头时将塑料带对折后,紧密有序的缠绕在芯线上,成型 后用黑色粘胶带封口,同一盘内塑料带颜色应一致;(8)电缆头位置应低于电缆最低接线位置150-200mn,同一盘内电 缆头高度应一致。6.5电缆接线(1)电缆标示牌用白色尼龙绳绑在电缆头上方,且线绳长度应一致。(2)线芯绑扎间距在70IOnmi之间,绑扎应松紧适当、均匀,且

6、同 一盘内绑扎间距应一致。(3)盘内线芯绑扎统一使用尼龙扎带,扎带的结头应放在线束的里 侧,同屏内使用同一规格的绑扎材料。(4)当盘内线芯特别多时,应按单元或回路分束绑把,以方便施工接线、查线和检修方便,尽量避免出线特大把束。(5)按图纸对照号头进行分线,分线位置应准确无误。(6)备用芯长度应能保证接至本侧最远一个端子处。(7)芯线进入端子前应手工依次弯曲成弧度相同的线排,导线的弯 曲半径3倍的导线直径,排列一致无交叉(圆弧半径约20mm,线段周长 约 120-150mm)O(8)线芯不得剥出太长,以刚刚插满端子排插孔或正好弯制压接圆 圈为宜,导线不得有接头。(9)线头弯圈大小应适合接线螺丝直

7、径,弯曲方向应顺应螺丝拧紧 方向,每个端子接线根数W2根。(10)正确使用工具,芯线不能有咬痕及损伤现象,线芯压接应牢固 可靠。(11)紧固件应配置完好、齐全。(12)编号头正确、齐全,方向正确一致。(13)电气回路连接(压接、插紧、焊接)紧固可靠。(14)多股软导线应使用与芯线截面相同的线鼻子,用压线钳压接牢 固,导线不能有断股现象。(15)对屏蔽电缆及其它有接地要求的电缆应将屏蔽层可靠接地。(16)导线裸露部分对地距离24mm,表面漏电距离26(17)对于需要临时隔离的导线,需用绝缘胶带包好,并远离带电导 体。6.6复查电缆接线(1)接线不准错位;(2)接线不准有漏芯;(3)电缆数量应符合

8、图纸要求;(4)接线牢固可靠,导通应良好。6.7填写记录铁路四电集成项目综合自动化及二次配线检验批质量验收记录表编号:单位工程名称XXX站电力工程分部工程名称XXX站变配电所电力工程分项工程名称综合自动化及二次配线验收部位施工单位项目负责人施工质量验收标准名称及编号高速铁路电力工程施工质量验收标准TB10757-2010施工质量验收标准的规定施工单位检查评定记录监理(建设) 单位验收记录主 控 项目1规格、型号、质量第4.12.1条2安装装置、接地第4.12.2条3垂直度、水平偏差第4.12.3条4动作,规格,接线第4.12.4条5计量回路的表计第4.12.5条6综合自动化系统功能第4.12.

9、6条7电气试验第442.7条目般 项1二次配线应符合规定第4.12.8条2电缆屏蔽措施第4.12.9条施工单位检查 评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理(建设) 单位验收结论监理工程师(建设单位项目技术负责人)年月日7施工要求7.1二次回路光电缆配线:(1)按审核后的图纸施工,接线正确;(2)电气回路的连接应牢固可靠并符合相关规定;(3)光电缆芯线的端部应标明回路的编号,编号正确、字迹清晰;(4)配线整齐美观,芯线绝缘良好,无损伤;(5)每个接线端子每侧所接芯线不得超过2根。7.2引入屏、柜等设备的光电缆及其芯线连接:(1)光电缆应排列整齐,固定牢固;(

10、2)电缆芯线采用塑料线槽布线;(3)采用屏蔽电缆时,其屏蔽层应单边接地;如不采用屏蔽电缆, 其备用芯线应有一芯接地,除有特殊规定外,接地点设在配电装置一侧;(4)光电缆芯线按垂直或水平方式有规律配置,备用芯线应留有适 当余量;(5)电缆芯线与接线端子之间当采用线芯弯环方式连接时,线芯的 弯环方向与螺钉的旋紧方向一致。8劳动组织每个作业组主要人员配备表作业工种人数任务施工负责人1人现场整体负责协调技术负责人1人技术指导专、兼职安全员1人安全防护工人4-6人电缆敷设接线9施工材料要求序号名称规格型号数量备注1低压电缆参照施工图若干2光缆参照施工图若干3屏蔽电缆参照施工图若干10机械设备及工器具配置

11、结合施工现场实际情况调查等综合因素考虑,拟配置以下机械设备:序号名称数量备注1电工刀若干2十字改锥若干3一字改锥若干4尖嘴钳若干5偏嘴钳若干6剥线器若干7绝缘胶布若干8绑扎带若干9钢锯2把11质量控制及检验11.1 质量目标:坚持“百年大计,质量第一”的方针,认真贯彻执 行国家及地方等有关质量管理法规,以先进技术和管理经验为支撑,对建 设工程质量实施全过程监控,确保主体工程质量“零缺陷二11.2 加强对技术及施工作业人员的培训,提高全体参建人员的安全、 质量意识。11.3 参加施工人员必须经过安全技术学习、考核合格方可上岗。11.4 认真做好技术交底,严格按工序施工。11.5 “三检”制度:(

12、1)自检制度:对于施工质量可以进行全过程跟踪,能够及时整改, 不需做预先鉴定的检验批。(2)互检制度:经自检合格的检验批,由上下工序班组进行互检, 符合工程质量验收标准,双方填写互检记录,经责任工程师签字认可后, 报质量工程师。对互检中发现的问题,班组应及时整改。(3)专职检制度:在互检合格的基础上,由质量工程师组织各相关 方进行专职质量检查,检查合格后填写相应专职检查记录,并报现场监理 工程师验收。11.6 样板引路,首件认可”制度:分项工程开工前,由项目经理 部的工长和质检员,根据专项方案、措施及现行的国家规范、标准,组织 分包单位进行样板分项(工序样板、分项工程样板)施工,样板工程验收

13、合格后才能进行专项工程的施工,做到统一操作程序,统一施工做法,统 一质量验收标准。11.7 质检工程师检查不合格,必须进行整改。质检合格后,填写施 工质量卡控表。11.8 经监理工程师检验合格签证后,方可进行下道工序施工。12安全及环保水保要求12.1 安全目标:无重大责任事故,杜绝特大事故,减少一般事故, 确保施工安全。首先对全体员工实施安全教育,树立安全意识,提高保护 手段。制定安全措施细则和奖惩制度,并在施工中严格认真执行,使每个 员工自觉遵守安全的规章制度,使企业员工减少受伤率,杜绝伤残和死亡 事故的发生,减少企业和员工的损失。12.2 施工负责人要在施工前对施工现场进行详细调查,调查完后对 施工现场的架空高压线路在施工图上做出明显标记,并对全体参与施工人 员进行专项交底,确保在施工过程中安全卡控无盲点。12.3 施工中,发现异常情况立即报告安全工程师、主管工程师,并及时采取措施。12.4 严格按工序施工,严禁违章作业和强令冒险作业。12.5 所有进场人员必须佩带安全帽等安全防护用具。12.6 施工机械安全装置必须齐全有效,使用前及作业过程中应加强 检查,按规定要求进行维修保养,保持机械状况良好与运输安全。12.7 施工过程中产生的施工垃圾在施工结束后全部带走,防止对施 工现场周边环境造成破坏和影响。
