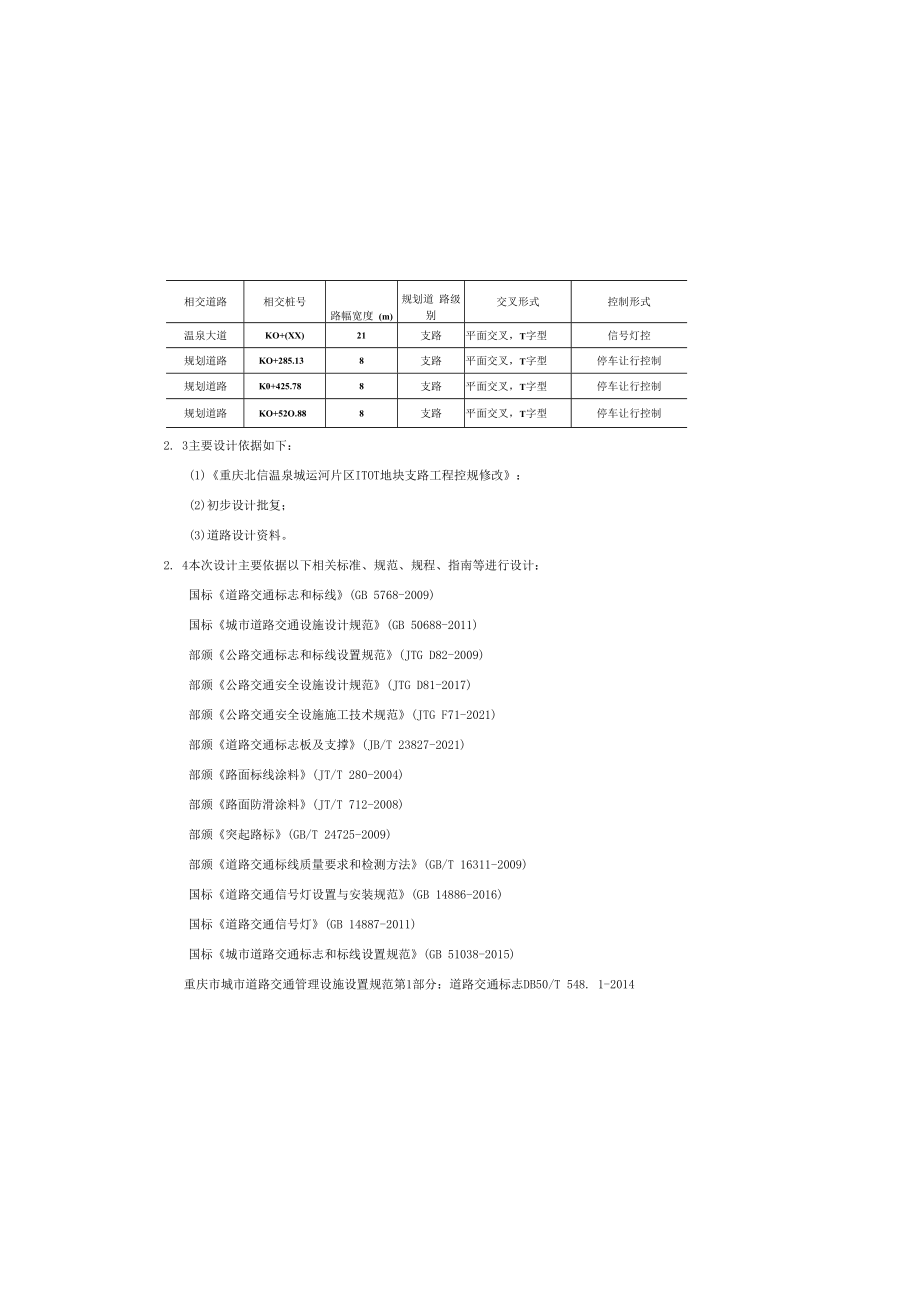

1、相交道路相交桩号路幅宽度 (m)规划道 路级别交叉形式控制形式温泉大道KO+(XX)21支路平面交叉，T字型信号灯控规划道路KO+285.138支路平面交叉，T字型停车让行控制规划道路K0+425.788支路平面交叉，T字型停车让行控制规划道路KO+52O.888支路平面交叉，T字型停车让行控制2. 3主要设计依据如下：(1)重庆北信温泉城运河片区ITOT地块支路工程控规修改：(2)初步设计批复；(3)道路设计资料。2. 4本次设计主要依据以下相关标准、规范、规程、指南等进行设计：国标道路交通标志和标线(GB 5768-2009)国标城市道路交通设施设计规范(GB 50688-2011)部颁公
2、路交通标志和标线设置规范(JTG D82-2009)部颁公路交通安全设施设计规范(JTG D81-2017)部颁公路交通安全设施施工技术规范(JTG F71-2021)部颁道路交通标志板及支撑(JB/T 23827-2021)部颁路面标线涂料(JT/T 280-2004)部颁路面防滑涂料(JT/T 712-2008)部颁突起路标(GB/T 24725-2009)部颁道路交通标线质量要求和检测方法(GB/T 16311-2009)国标道路交通信号灯设置与安装规范(GB 14886-2016)国标道路交通信号灯(GB 14887-2011)国标城市道路交通标志和标线设置规范(GB 51038-20

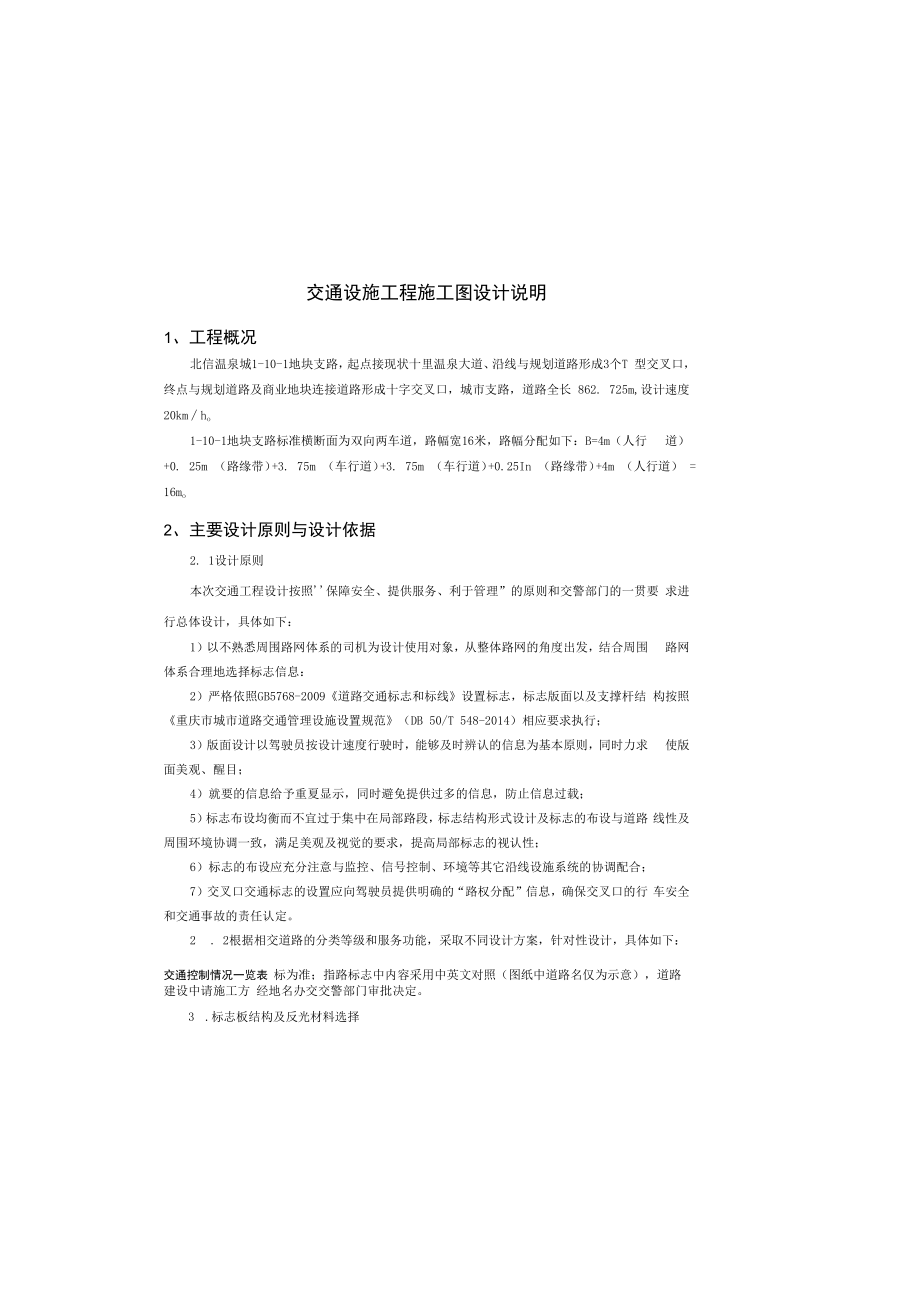

3、15)重庆市城市道路交通管理设施设置规范第1部分：道路交通标志DB50/T 548. 1-2014交通设施工程施工图设计说明1、工程概况北信温泉城1-10-1地块支路，起点接现状十里温泉大道、沿线与规划道路形成3个T 型交叉口，终点与规划道路及商业地块连接道路形成十字交叉口，城市支路，道路全长 862. 725m,设计速度 20kmho1-10-1地块支路标准横断面为双向两车道，路幅宽16米，路幅分配如下：B=4m（人行 道）+0. 25m （路缘带）+3. 75m （车行道）+3. 75m （车行道）+0.25In （路缘带）+4m （人行道） = 16mo2、主要设计原则与设计依据2. 1
4、设计原则本次交通工程设计按照保障安全、提供服务、利于管理”的原则和交警部门的一贯要 求进行总体设计，具体如下：1）以不熟悉周围路网体系的司机为设计使用对象，从整体路网的角度出发，结合周围 路网体系合理地选择标志信息：2）严格依照GB5768-2009道路交通标志和标线设置标志，标志版面以及支撑杆结 构按照重庆市城市道路交通管理设施设置规范（DB 50/T 548-2014）相应要求执行；3）版面设计以驾驶员按设计速度行驶时，能够及时辨认的信息为基本原则，同时力求 使版面美观、醒目；4）就要的信息给予重夏显示，同时避免提供过多的信息，防止信息过载；5）标志布设均衡而不宜过于集中在局部路段，标志结

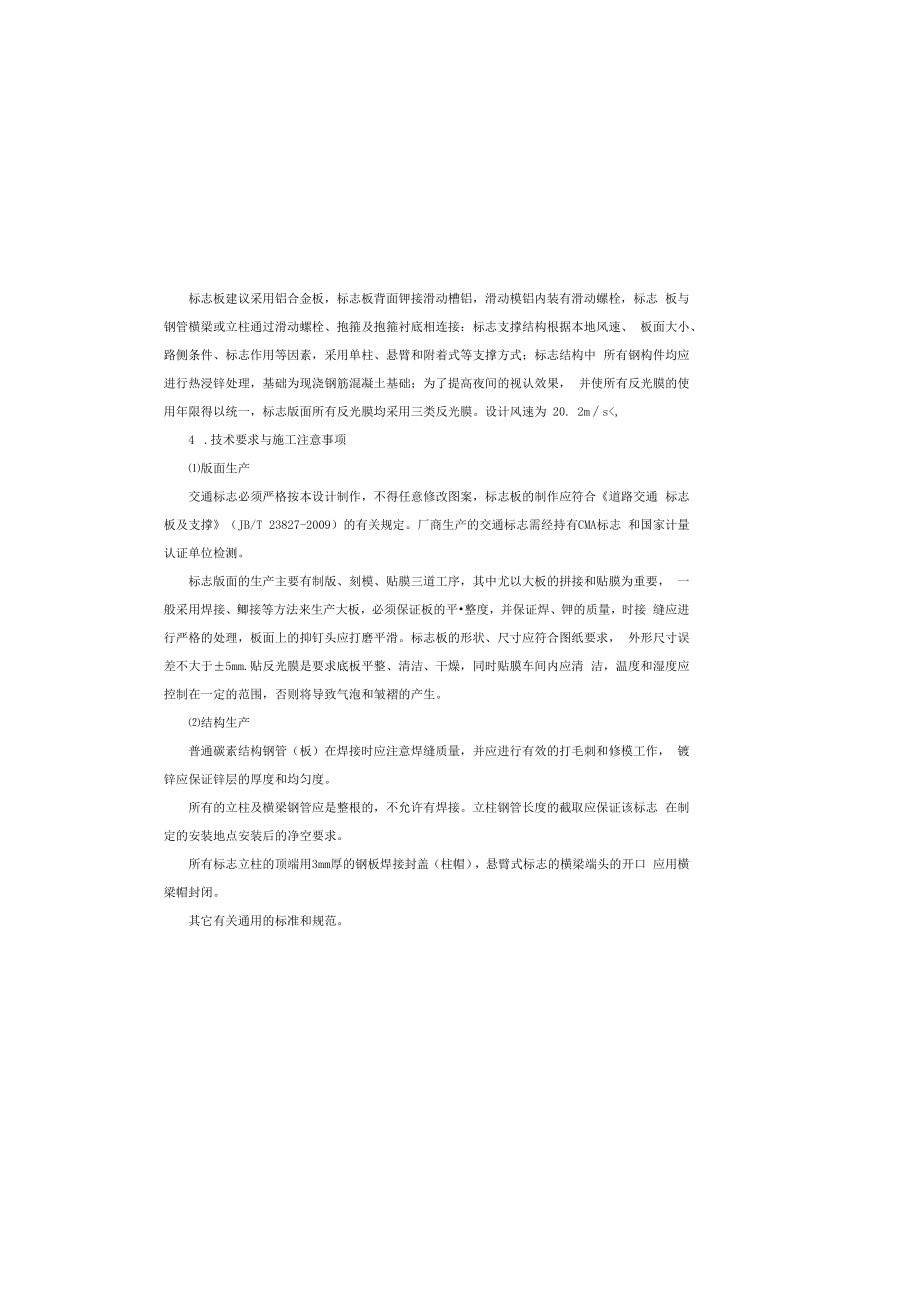

5、构形式设计及标志的布设与道路 线性及周围环境协调一致，满足美观及视觉的要求，提高局部标志的视认性；6）标志的布设应充分注意与监控、信号控制、环境等其它沿线设施系统的协调配合；7）交叉口交通标志的设置应向驾驶员提供明确的“路权分配”信息，确保交叉口的行 车安全和交通事故的责任认定。2 . 2根据相交道路的分类等级和服务功能，采取不同设计方案，针对性设计，具体如下：交通控制情况一览表 标为准；指路标志中内容采用中英文对照（图纸中道路名仅为示意），道路建设中请施工方 经地名办交交警部门审批决定。3 .标志板结构及反光材料选择标志板建议采用铝合金板，标志板背面钾接滑动槽铝，滑动模铝内装有滑动螺栓，标志
