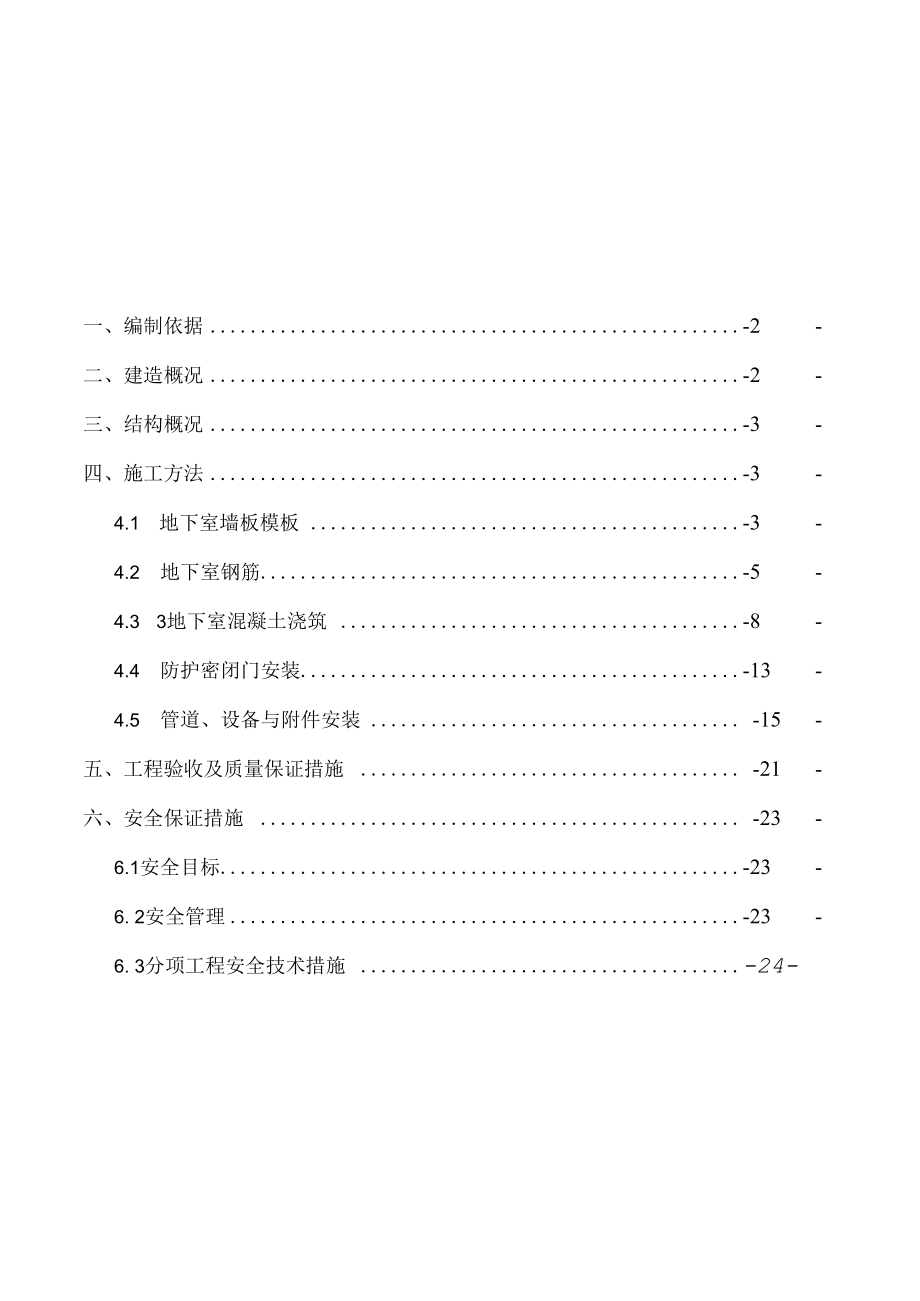

1、一、编制依据-2-二、建造概况-2-三、结构概况-3-四、施工方法-3-4.1 地下室墙板模板 -3-4.2 地下室钢筋-5-4.3 3地下室混凝土浇筑 -8-4.4 防护密闭门安装-13-4.5 管道、设备与附件安装 -15-五、工程验收及质量保证措施 -21-六、安全保证措施 -23-6.1安全目标-23-6. 2安全管理-23-6. 3分项工程安全技术措施 -24-一、编制依据序 号名称编 号备注1淳茂公园城B区施工图1#2#5萦结施图纸粮建江程设 计院有限公司1物楼建造图纸2淳茂公园城B区施工组织 总设计3混凝土结构工程施工质量验收规范GB50204-2022国家4钢筋机械连接通用技术
2、规程JGJ107-2022行业5混凝土结构施工图平面整体表示方 法制图规则和构造详图11G1O1-13国家6钢筋焊接及验收规程JGJ18-2022行业7人民防空工程施工及验收规范GB50134-2004国家8防空地下室建造设计合订本07FJ01-03国家9防空地下室结构设计合订本07FG01-05国家二、建造概况本工程位于石家庄市栾城区，淳茂公园城B区小区内1#、2#、5#楼地下室负二层为 人防地下室。1#楼地上建造为25层，剪力墙结构，地下一层为储藏室，地下二层为人防地下室， 本工程地下二层战时用途为核6常6甲类二等人员掩蔽所，防化级别为丙级，平时为居民地 下室（戊类储藏间）。地下二层总建造
3、面积：IOOO.96 m2,其中人防建造面积：937.03 m2, 人防掩蔽面积：400 m2,掩蔽人数：400人。本图防护单元设女旱厕：6个厕位，男旱厕：6 个厕位。地下人防战时单独设置一个室外主要出入口，共用一个室内人防次要出入口，详见 防护单元示意图。本工程中掩蔽人数为400人，按每100人需要0. 3m计算，战时出入口的 门洞净宽之和应为1.20m,本工程中展示出口门洞净宽之和为2. 00m,且出入口通道和楼梯 的净宽均大于相应门洞的净宽。2#楼地上建造为25层住宅楼，剪力墙结构，地下一层为储藏室，地下二层为人防地下 室，本工程地下二层战时用途为核6常6甲类二等人员掩蔽所，防化级别为丙
4、级，平时为居 民地下室（戊类储藏间）。地下二层总建造面积：499 m2,其中人防建造面积：446 m2,人防 掩蔽面积：192 m2,掩蔽人数：192人。本图防护单元设女旱厕：4个厕位，男旱厕：4个厕 位。地下人防战时单独设置一个室外主要出入口，共用一个室内人防次要出入口，详见防护 单元示意图。本工程中掩蔽人数为/192人,按每100人需要0. 3m计算，战时出入口的门洞 净宽之和应为0.6m,本工程中展示出口门洞净宽之和为2. OOni,且出入口通道和楼梯的净宽 均大于相应门洞的净宽。5#楼地上建造为25层，剪力墙结构，地下一层为储藏室，地下二层为人防地下室，本 工程地下二层战时用途为核6常
5、6甲类二等人员掩蔽所，防化级别为丙级，平时为居民地下 室（戊类储藏间）。地下二层总建造面积：972. 30 m2,其中人防建造面积：878 m2,人防掩 蔽面积：400 m2,掩蔽人数：400人。本图防护单元设女旱厕：5个厕位，男旱厕：5个厕位。 地下人防战时单独设置一个室外主要出入口，共用一个室内人防次要出入口，详见防护单元 示意图。本工程中掩蔽人数为400人,按每100人需要0. 3m计算，战时出入口的门洞净宽 之和应为1.20m,本工程中展示出口门洞净宽之和为2. OOin,且出入口通道和楼梯的净宽均 大于相应门洞的净宽。三、结构概况2#、5#楼混凝土：垫层采用C15佐，地下室基础底板C
6、30P6,砂墙混凝土强度等级 采用C40,顶板和碎梁混凝土强度等级均采用C30,人防地下室底板、顶板及地下室负一层 顶板和险外墙采用P8防渗混凝土，防空地下室顶板不进行抹灰装饰。为提高人防工程的防 护密闭性能，工程口部、防护密闭段、通道与房间接头及其他重要部位，都要一次整体浇筑 混凝土，不得留置施工缝。四、施工方法4.1 地下室墙板模板人防工程专项施工方案地下室底板筏板采用砖胎膜，地下室止水带以上部位墙板模板采用胶板拼装，模板 竖肋采用40 80mm的楞木。1 .地下室止水带以上部位墙板模板采用竹胶板拼装，模板竖肋采用4080mm的楞木， 横肋采用双根48钢管。竖肋间距20Omb横肋间距50t
7、ono对拉螺栓间距：水平间距50Onm 竖向间距500mmo对拉螺栓用直径14mm,对拉螺栓中部加焊止水片，止水片厚3mm,正方形， 边长为50mm,止水片中部打眼，与对拉螺栓双面焊牢。2 .模板及其支撑结构的材料、质量应符合规范规定及模板设计要求，模板及其支撑要有 足够的强度、刚度和稳定性，并不致发生不允许的下沉和变形，模板的内侧面要平整，接缝 要严密，不得漏浆。模板安装后要子细检查各部位构件是否坚固，在浇筑混凝土过程中要随 时检查，如发现变形、松动等现象，要及时修整加固。现浇结构模板安装的允许偏差及检验 方法如下：项目允许偏差(mm)检验方法轴线位置5钢尺检查底模上表面标高5水准仪或者拉线
8、、钢尺检截面内部尺 寸基础10鱼柱、墙、梁+4, -5八秘L亘层高垂直度不大于5m6E W LI AUAOl LI XA.大于5m8红玮仪或石巾或、网尺检 查相邻两板表面高低差2经纬仪或者吊线、钢尺检表面平整度5查注：检查轴线位置时，应沿纵横两个方向量测，并取其中的较大值。(模板制安未尽事宜详见模板工程专项施工方案)现浇钢筋混凝土梁、板，当跨度等于或者大于4m时，模板应起拱；当设计无具体要求时, 起拱高度宜为全跨长度的l%o3%o03 .模板及其支架拆除时的混凝土强度，应符合设计要求；当设计无具体要求时，应符合 下列要求规定：侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除
9、；底模，在混凝土强度符合表6. 2.5规定后，方可拆除。表6. 2. 5拆模时所需要混凝土强度人防工程专项施工方案结构类型结构跨度(m)按设计的混凝土强度标 准值的百分率计觥)板2.5028758100梁、拱、壳87581004.施工耍点(1)临空墙、门框墙的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预 制件等。(2)人防门的安装对门框墙的垂直度要求很高，施工单位应与人防门生产厂家密切配 合,在支模时注意不得使用大模板，门框模板支好后施工单位应作复核，若有偏差则需由施工 单位会同防护门安装厂家及时对门框墙垂直、水平作调正，控制在允许偏差以内后再浇筑 碎。4. 2地下室钢筋421 .本
10、工程所用的钢筋有热轧HPB300级和HRB400级，进场要按规定进行原材料验收。 每60T由同一规格型号、同一炉号钢筋组成为一验收批，对其铭牌标志及外观进行检查，并 按规定要求进行取样作力学性能试验，必要时还需做其他专项检验。验收合格的钢筋严格按 照同批号、同等级、同规格、品牌分类堆放并标识。堆放钢筋的场地要平整且底部要码放垫 木，场地要有必要的排水措施，不得有积水现象，避免钢筋锈蚀或者油污。钢筋在储存过程 中不得损坏标识，以免误用。1. 22钢筋集中在现场钢筋加工场地统一下料加工制作，成品分类挂牌标识堆放，使用时 用塔吊垂直运至工作面。钢筋有HPB300级和HRB400级，钢筋连接方式：钢筋
11、直径218mm的 采用直罗纹I级接头；18d12mm的竖向钢筋采用电渣压力焊、水平钢筋采用搭接。4. 2. 3.底板钢筋绑扎前首先将基础暗梁钢筋绑好，经检查验收，符合设计及验评标准后， 方可进行底板钢筋绑扎。钢筋绑扎时，首先按图纸设计要求的间距在垫层上画线，然后按钢 筋的位置线铺底板下排钢筋，底板下排钢筋绑扎完毕，垫好底板混凝土保护层的垫块，进行 底板上层钢筋绑扎，底板上层钢筋绑扎完毕后，将上下层网片之间马镣铁支起，确保上层钢 筋稳固，最后绑扎柱插筋和墙板钢筋。柱插筋及墙板钢筋位置除符合垫层上的尺寸线外，还人防工程专项施工方案 应注意控制保护层的位置，在柱插筋及墙板钢筋绑扎后，要根据纵横轴线逐
12、个、逐排进行校 正，校正完毕，将柱插筋用箍筋点焊固定，墙板钢筋用钢管架子进行固定，所有钢筋绑扎完 毕，首先进行自检，自检合格后报请监理公司及甲方进行隐蔽验收。5. 2. 4.墙板钢筋在地下室底板钢筋绑扎后采用一次绑扎到位。墙板钢筋绑扎前先搭设好 双排钢管架体，墙板钢筋绑扎按地下室附墙柱分档进行，先在基础梁上用粉笔划出竖筋位置， 布设好竖筋，并与基础梁钢筋暂时绑扎固定，在竖筋上画好水平筋的分档线，然后在竖筋下 部、齐胸处、中部及距顶端1.2m处绑好定位横筋，顶端900弯折筋平直段挂在钢管架纵向穿 墙管上（钢管事先按墙板形状进行弯曲），最后绑扎其余横筋，横筋的搭接长度及接头位置 必须符合设计及规范
13、要求。地下室墙板钢筋全部绑扎就位后，根据墙板轴线进行校正，并与 钢管架进行固定。6. 2. 5.框架柱钢筋绑扎首先计算出每根柱所需的箍筋数量，将柱箍套在下层伸出的柱筋 上，绑扎好伸出的柱筋箍筋后，进行柱纵筋电渣压力焊连接，接头焊接完毕，经检验合格后， 按图纸设计间距用粉笔在柱纵筋上画出箍筋间距线，并将已套好的箍筋往上挪移，按间距线 由上向下进行绑扎。绑扎时箍筋的弯钩叠合处沿柱子竖筋交织布置，箍筋要与柱纵筋相互垂 直，并绑扎坚固。7. 2.6梁截面高度大于600mm时，在梁底模及一边侧模支设好后即进行绑扎，截面高度 小于600mm的梁可在梁模板支设好以后进行钢筋。绑扎时先在梁模板上画出箍筋间距，
14、按数 量摆放好箍筋。然后穿入主梁的下部纵筋，双排钢筋用25钢筋料头垫起，将箍筋按已画好 的间距逐个分开，接着穿次梁的下部纵筋，并套好次梁箍筋，再穿入主次梁上部纵筋，调整 好箍筋间距，与梁纵筋垂直后，用铅丝分别将上下纵筋与箍筋绑牢。在穿主次梁钢筋时，要 注意布置好柱头部位的加密箍筋，主次梁下部及侧边均需用混凝土保护层垫块垫好或者绑牢。8. 2.7板钢筋在梁钢筋绑扎结束后进行，绑扎前先清理干净模板上的杂物，并按设计间 距，在模板上弹出板的受力筋和分布筋的位置线，板筋起始位置距梁边不大于50mn随后按 弹出的位置线，先摆放受力筋，后摆放分布筋（双向受力板筋短边应放在下面），并用铅丝 扎牢。单向受力钢
15、筋网片周边两行钢筋交叉点全部扎牢，中间部位交替扎牢，双向受力板筋 网片所有交叉点均须扎牢，确保受力钢筋不产生位移。底层板筋绑扎后，再进行板面负筋绑 扎，板面负筋直钩应垂直撑至板底，跨梁处应与梁的主筋扎牢，分布筋与受力筋的所有交叉 点均要扎牢，以防移位。板面负筋绑扎后，用M0钢筋撑铁支起，每平方米设置一个。钢筋安装允许偏差见下表：人防工程专项施工方案序 号项目允许偏差（mm）检查方法1绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三档，取最大值2绑扎钢筋骨 架长10钢尺检查宽、高5钢尺检查3受力钢筋间距10钢尺量两端、中间各一点，取最 大值排距5保 护 层 厚 度基础10钢尺检查柱、梁士 5钢尺检查板、墙3钢尺检查4绑扎箍筋、横向钢筋间距20钢尺量连续三档，取最大值5钢筋弯起点位置10钢尺检查6预埋件中心线位置5钢尺检
