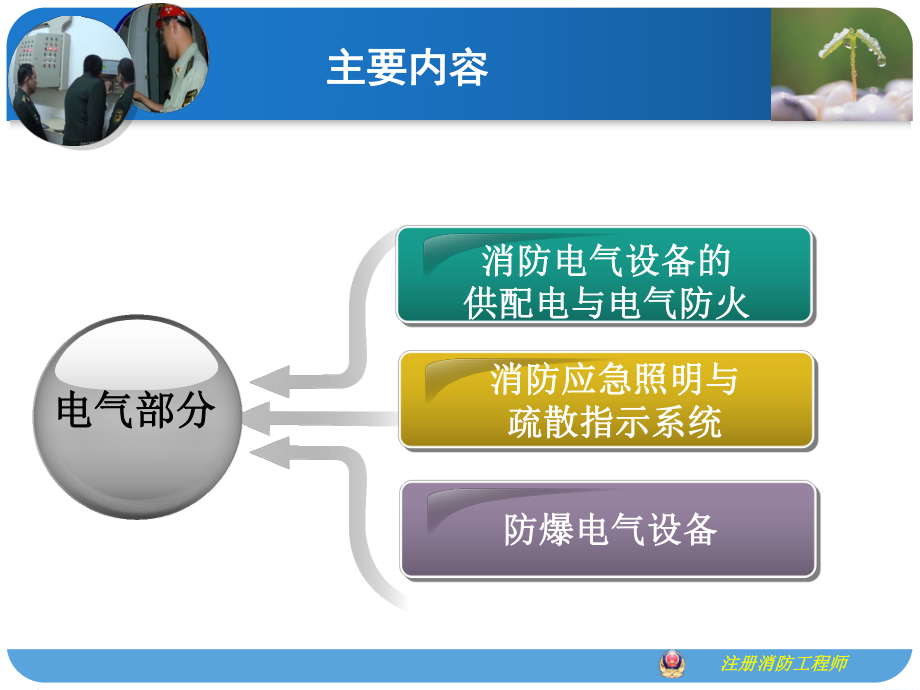

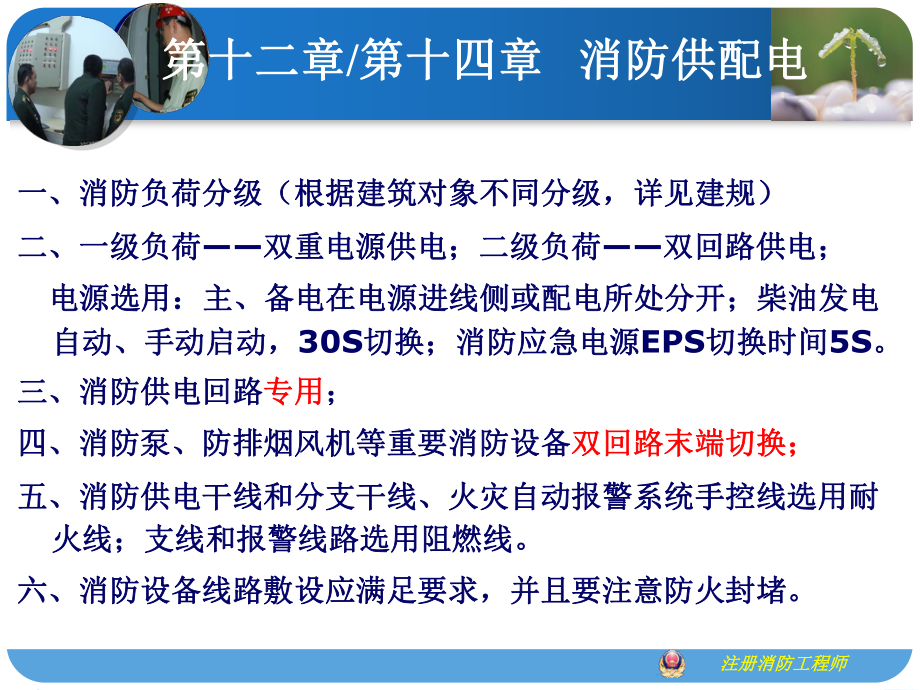

1、注册消防工程师注册消防工程师注册消防工程师注册消防工程师电气部分电气部分注册消防工程师注册消防工程师消防电气设备的消防电气设备的供配电与电气防火供配电与电气防火消防应急照明与消防应急照明与疏散指示系统疏散指示系统防爆电气设备防爆电气设备电气部分电气部分主要内容主要内容注册消防工程师注册消防工程师第十二章第十二章/第十四章第十四章 消防供配电消防供配电一、消防负荷分级（根据建筑对象不同分级，详见建规）一、消防负荷分级（根据建筑对象不同分级，详见建规）二、一级负荷二、一级负荷双重电源供电；二级负荷双重电源供电；二级负荷双回路供电；双回路供电； 电源选用：主、备电在电源进线侧或配电所处分开；柴油发电
2、电源选用：主、备电在电源进线侧或配电所处分开；柴油发电自动、手动启动，自动、手动启动，30S切换；消防应急电源切换；消防应急电源EPS切换时间切换时间5S。三、消防供电回路三、消防供电回路专用专用；四、消防泵、防排烟风机等重要消防设备四、消防泵、防排烟风机等重要消防设备双回路末端切换；双回路末端切换；五、消防供电干线和分支干线、火灾自动报警系统手控线选用耐五、消防供电干线和分支干线、火灾自动报警系统手控线选用耐 火线；支线和报警线路选用阻燃线。火线；支线和报警线路选用阻燃线。六、消防设备线路敷设应满足要求，并且要注意防火封堵。六、消防设备线路敷设应满足要求，并且要注意防火封堵。注册消防工程师注
3、册消防工程师一级负荷：双重电源供电。一级负荷：双重电源供电。凡符合下列条件之一的，均可视为一级负荷供电：凡符合下列条件之一的，均可视为一级负荷供电：电源来自两个不同发电厂。电源来自两个不同发电厂。发电厂发电厂1电源电源1发电厂发电厂2电源电源2高压配电室高压配电室三、电气线路与设备防三、电气线路与设备防火火1、电源供电电源供电第十二章第十二章/第十四章第十四章 消防供配电消防供配电与电气防火与电气防火第一节第一节 消防供配电消防供配电注册消防工程师注册消防工程师电源来自两个电源来自两个35kV及以上电压等级变电站。及以上电压等级变电站。变电站变电站1电源电源1变电站变电站2电源电源2高压配电室
4、高压配电室1、电源供电电源供电一级负荷一级负荷注册消防工程师注册消防工程师电源来自一个区域变电站，另一个设有自备发电设备电源来自一个区域变电站，另一个设有自备发电设备 。变电站1电源1自备发电电源2高压配电室1、电源供电电源供电一级负荷一级负荷注册消防工程师注册消防工程师二级负荷：双回路供电二级负荷：双回路供电二回路线路应尽可能引自不同的变压器或母线段二回路线路应尽可能引自不同的变压器或母线段，并在并在最末一级配电箱处自动切换。最末一级配电箱处自动切换。变压器变压器1变变电电站站变压器变压器2变压器变压器高压配电室高压配电室低压配电室低压配电室排烟风机房排烟风机房注册消防工程师注册消防工程师二
5、级负荷：双回路供电二级负荷：双回路供电当取得双回路确有困难时，允许由一回路当取得双回路确有困难时，允许由一回路6kV及以上及以上专用架空专用架空线路供电，然后以线路供电，然后以低压侧引两条回路低压侧引两条回路，到最末一级配电箱自，到最末一级配电箱自动切换。动切换。 （电缆必须两根，每根均能承受（电缆必须两根，每根均能承受100%负荷）负荷）专用架空线路专用架空线路变变电电站站变压器变压器高压配电室高压配电室低压配电室低压配电室排烟风机房排烟风机房注册消防工程师注册消防工程师 2、消防用电设备采用专用的供电回路消防用电设备采用专用的供电回路 根据根据建筑设计防火规范建筑设计防火规范要求：要求：消
6、防用电设备应采用专用的供消防用电设备应采用专用的供电回路电回路，当生产、生活用电被切断时，应仍能保证消防用电。配，当生产、生活用电被切断时，应仍能保证消防用电。配电设备应有明显标志。电设备应有明显标志。民用建筑电气设计规范民用建筑电气设计规范7.2.1条第条第1款款规定：照明、电力、消防及其他防灾用电负荷，应分别规定：照明、电力、消防及其他防灾用电负荷，应分别“自成配自成配电系统电系统”； 变压器变压器高压配电室高压配电室低压配电室低压配电室排烟风机房排烟风机房非消防负荷非消防负荷注册消防工程师注册消防工程师3、实现末端切换实现末端切换 根据根据建规建规规定，消防控制室、消防水泵房、防烟与排烟
7、规定，消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线风机房的消防用电设备及消防电梯等的供电，应在其配电线路的路的最末一级配电箱最末一级配电箱处设置处设置自动切换装置。自动切换装置。 变压器变压器高压配电室高压配电室低压配电室低压配电室排烟风机房排烟风机房注册消防工程师注册消防工程师4 4、电线电缆选择、电线电缆选择民用建筑电气设计规范民用建筑电气设计规范（1）火灾自动报警系统保护对象分级为特级的建筑物，）火灾自动报警系统保护对象分级为特级的建筑物，其消防设备供电干线及分支干线，应采用矿物绝缘电缆；其消防设备供电干线及分支干线，应采用矿物绝缘电缆；（2）火
8、灾自动报警系统保护对象分级为一级的建筑）火灾自动报警系统保护对象分级为一级的建筑物，其消防设备供电干线及支线，宜采用矿物绝缘电物，其消防设备供电干线及支线，宜采用矿物绝缘电缆；当线路的敷设保护措施符合防火要求时，可采用缆；当线路的敷设保护措施符合防火要求时，可采用有机绝缘耐火类电缆；有机绝缘耐火类电缆；注册消防工程师注册消防工程师民用建筑电气设计规范民用建筑电气设计规范（3 ）火灾自动报警保护对象分级为二级的建筑物，其消）火灾自动报警保护对象分级为二级的建筑物，其消防设备供电干线及分支干线，应采用有机绝缘耐火类电缆；防设备供电干线及分支干线，应采用有机绝缘耐火类电缆；（4） 消防设备的分支线路
9、和控制线路，宜选用与消防供消防设备的分支线路和控制线路，宜选用与消防供电干线或分支干线耐火等级降一类的电线或电缆。电干线或分支干线耐火等级降一类的电线或电缆。 4 4、电线电缆选择、电线电缆选择注册消防工程师注册消防工程师1）当采用当采用矿物绝缘电缆矿物绝缘电缆时，可直接采用明敷设吊顶内敷设；时，可直接采用明敷设吊顶内敷设；2）当采用）当采用难燃性电缆或有机绝缘耐火电缆难燃性电缆或有机绝缘耐火电缆时，在电气竖井内时，在电气竖井内或电缆沟内敷设可不穿导管保护，但应采取与非消防用电缆隔或电缆沟内敷设可不穿导管保护，但应采取与非消防用电缆隔离的措施；离的措施；3）采用采用明敷设明敷设、吊顶内敷设或架
10、空地板内敷设时，要穿、吊顶内敷设或架空地板内敷设时，要穿金属金属导管或封闭式导管或封闭式金属金属线槽保护，所穿金属导管或金属线槽要采用线槽保护，所穿金属导管或金属线槽要采用涂防火涂料等防火保护措施；涂防火涂料等防火保护措施；4）当当线路暗敷设线路暗敷设时，要对所穿时，要对所穿金属导管或难燃性刚性塑料金属导管或难燃性刚性塑料导导管进行保护，并要敷设在不燃烧结构内，保护层厚度不要小于管进行保护，并要敷设在不燃烧结构内，保护层厚度不要小于30mm.5 5、电线电缆敷设、电线电缆敷设注册消防工程师注册消防工程师1、防火封堵的部位防火封堵的部位2、防火封堵的工程做法与检查防火封堵的工程做法与检查（1）电
11、缆隧道：膨胀型防火钢板或槽钢或角钢）电缆隧道：膨胀型防火钢板或槽钢或角钢加固加固；防火密封胶防火密封胶；无机堵料无机堵料（2）电缆竖井：）电缆竖井：矿棉板矿棉板加膨胀型防火堵料、加膨胀型防火堵料、耐火极限耐火极限（不低于楼（不低于楼板）、槽钢或角钢加固、密封胶条（突出防火封堵系统面不应小于板）、槽钢或角钢加固、密封胶条（突出防火封堵系统面不应小于13 mm ）、电缆横截面小于孔洞）、电缆横截面小于孔洞40%（3）电气柜：孔洞两侧电缆涂防火涂料）电气柜：孔洞两侧电缆涂防火涂料300 mm（4）堵料与涂料的选用）堵料与涂料的选用6 6、电线电缆防火封堵、电线电缆防火封堵注册消防工程师注册消防工程师
12、2015年技术实务68、某建筑高度为50m的宾馆，采用一路市政电源供电，柴油发电设备作为备用电源，建筑内的排烟风机采用主备电源自动切换装置。下列关于主备电源自动切换装置的设置中，不合理的是（ ）。A、自动切换装置设置在变电站内B、自动切换装置设置在排烟风机房的风机控制配电箱内C、主备电源自动切换时间为20sD、主备电源自动切换时间为25sA第十二章 消防用电设备的供配电与电气防火注册消防工程师注册消防工程师37.37.某建筑面积为某建筑面积为7000070000，建筑高度为，建筑高度为80m80m的办公建筑的办公建筑，下列供电电源中，不能满足该建筑消防用电设备供，下列供电电源中，不能满足该建筑
13、消防用电设备供电要求的是（）。电要求的是（）。A.A.由城市一个区域变电站引来由城市一个区域变电站引来2 2路电源，并且每根电缆路电源，并且每根电缆均能承受均能承受100%100%的负荷的负荷B.B.由城市不同的两个区域变电站引来两路电源由城市不同的两个区域变电站引来两路电源C.C.由城市两个不同的发电厂引来两路电源由城市两个不同的发电厂引来两路电源D.D.由城市一个区域变电站引来一路电源，同时设置一由城市一个区域变电站引来一路电源，同时设置一台自备发电机组台自备发电机组【答案答案】A第三篇第第三篇第14章章 技术实务注册消防工程师注册消防工程师42.42.某高层宾馆，下列关于消防设备配电装置
14、的做法中某高层宾馆，下列关于消防设备配电装置的做法中，不能满足消防设备供电要求的是（）。，不能满足消防设备供电要求的是（）。A.A.引至消防泵的两路电源在泵房内末端自动切换引至消防泵的两路电源在泵房内末端自动切换B.B.消防负荷的配电线路设置短路动作保护装置消防负荷的配电线路设置短路动作保护装置C.C.消防负荷的配电线路设置过负荷和过、欠电压保护消防负荷的配电线路设置过负荷和过、欠电压保护装置装置D.D.消防负荷的配电线路未设置剩余电流保护装置消防负荷的配电线路未设置剩余电流保护装置【答案答案】C第三篇第第三篇第14章章 技术实务注册消防工程师注册消防工程师25.对建筑物进行防火检查时，应注意
15、检查建筑物的消防用对建筑物进行防火检查时，应注意检查建筑物的消防用电符合是指的合理性。下列建筑中，消防用电应按一级负荷电符合是指的合理性。下列建筑中，消防用电应按一级负荷供电的是供电的是()A.座位数超过座位数超过1500个的电影院个的电影院B.建筑高度大于建筑高度大于50m的乙、丙厂房和丙类库房的乙、丙厂房和丙类库房C.座位数超过座位数超过3000个的体育馆个的体育馆D.省级电信和财贸金融建筑省级电信和财贸金融建筑答案：答案：B第三篇第第三篇第12章章 综合能力注册消防工程师注册消防工程师第二节第二节 电气防火要求及技术措施电气防火要求及技术措施第十二章第十二章/ /第十四章第十四章 消防用
